Contrôle thermique d’un vaisseau vers Mars : survivre au chaud, au froid et au vide
Rayonnement, conduction, radiateurs, isolation multicouche, chauffages, caloducs, cycles, essais vide thermique et environnement martien.
Pourquoi ce dossier est indispensable
Rayonnement, conduction, radiateurs, isolation multicouche, chauffages, caloducs, cycles, essais vide thermique et environnement martien.
L’objectif est volontairement encyclopédique : partir du principe simple, montrer les interfaces et les calculs utiles, puis aller jusqu’aux pannes, aux essais, à la maintenance et à l’autonomie martienne.
1. Le thermique est un problème de survie avant d’être un problème de confort
Électronique, batteries, joints, fluides, instruments et êtres humains ont des plages de température admissibles. Trop chaud, un composant vieillit, dérive ou tombe en panne ; trop froid, une batterie perd de la capacité, un lubrifiant change de comportement ou un fluide gèle. Le contrôle thermique doit donc garantir des limites dans tous les modes, y compris lorsque le véhicule produit peu de chaleur ou lorsque certains équipements sont arrêtés. Un système de secours qui sauve l’énergie mais laisse geler une conduite n’est pas un vrai mode sûr.
2. Dans le vide, pas de convection extérieure
Sur Terre, l’air emporte de la chaleur. Dans le vide spatial, le véhicule échange surtout avec l’extérieur par rayonnement. À l’intérieur, la chaleur circule par conduction dans les structures et interfaces, et parfois par boucles fluides. Pour éliminer une puissance continue, il faut finalement la rayonner. Cette réalité explique l’importance des radiateurs et des propriétés de surface. « L’espace est froid » ne signifie pas qu’un vaisseau se refroidit automatiquement : une face au Soleil peut recevoir beaucoup d’énergie alors qu’une autre rayonne vers le ciel profond.
3. Conduction : la chaleur suit les interfaces réelles
Un boîtier chaud ne transmet pas sa chaleur au panneau uniquement parce qu’ils se touchent sur un dessin. La résistance thermique dépend du matériau, de la surface de contact, de la pression des fixations et des interfaces. Des sangles thermiques ou caloducs peuvent créer un chemin privilégié. À l’inverse, une isolation ou un petit contact peut volontairement limiter le flux. Les interfaces mécaniques sont donc aussi des interfaces thermiques, et un changement de fixation peut modifier les températures.

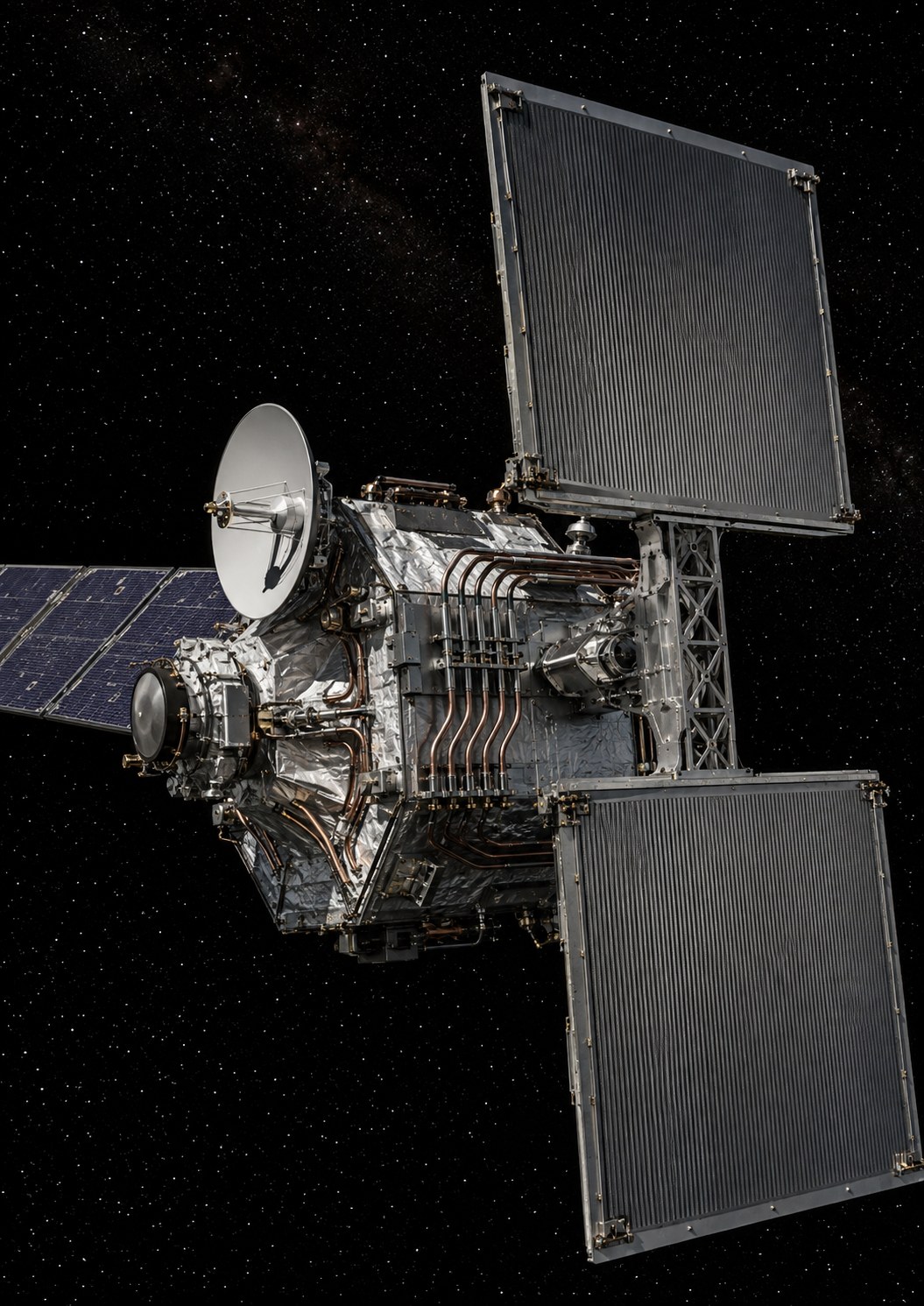

4. Radiateurs : rejeter la chaleur sans absorber celle du Soleil
Un radiateur doit avoir une surface suffisante et un champ de vue favorable. S’il regarde le Soleil, une planète ou un élément chaud du véhicule, il absorbe une partie du rayonnement incident. Orientation et attitude sont donc importantes. La température d’un radiateur influence fortement sa capacité de rejet, qui varie approximativement comme la quatrième puissance de la température absolue dans la loi de Stefan-Boltzmann. Une petite augmentation de température peut accroître le rejet, mais les équipements imposent des limites.
5. MLI, revêtements et pare-soleil : contrôler ce qui entre et ce qui sort
L’isolation multicouche réduit les échanges radiatifs entre surfaces. Les revêtements choisissent des propriétés d’absorption solaire et d’émission infrarouge. Un pare-soleil modifie complètement l’environnement vu par un instrument. Mais ces propriétés peuvent évoluer avec contamination, ultraviolet ou vieillissement. Les matériaux thermiques ne sont donc pas de simples couleurs : ils sont des composants fonctionnels dont la qualité, la pose et le vieillissement doivent être maîtrisés.
6. Chauffages : consommer de l’énergie pour ne pas mourir de froid
Les chauffages protègent batteries, lignes d’eau ou d’ergols, mécanismes et électroniques lors des phases froides. Ils sont souvent commandés par thermostats ou logiciel. Leur puissance doit apparaître dans le budget électrique du pire cas froid. Une panne de capteur peut conduire à ne pas chauffer ou, inversement, à chauffer sans arrêt. Les stratégies critiques utilisent limites, redondances ou protections matérielles. Un simple chauffage devient ainsi un petit système électrique, thermique et logiciel.
7. Caloducs et boucles fluides : transporter la chaleur
Un caloduc transporte de la chaleur grâce à l’évaporation et la condensation d’un fluide interne, sans pompe mécanique continue. Les boucles pompées offrent davantage de contrôle mais ajoutent pompes, vannes, risques de fuite et consommation. Le choix dépend de la puissance, de la distance, de l’orientation, des températures et de la maintenabilité. Pour un véhicule habité, la distribution thermique peut devenir un réseau complexe reliant cabines, électronique, support-vie et radiateurs.
8. Le transitoire : combien de temps avant d’atteindre une limite ?
Un équipement possède une capacité thermique : il faut du temps pour que sa température change. Cela permet de traverser certaines pointes sans dimensionner le radiateur pour une durée infinie. On distingue donc calcul stationnaire et calcul transitoire. Une manœuvre de dix minutes peut être acceptable si la température reste sous la limite et redescend ensuite. À l’inverse, un faible déséquilibre pendant plusieurs jours peut devenir critique. La durée fait partie du problème thermique.
9. Essais vide thermique : faire parler le modèle
Les modèles prédisent températures et flux ; les essais vide thermique mesurent la réponse réelle dans un environnement contrôlé. Les ingénieurs comparent mesures et prévisions, puis corrèlent le modèle si nécessaire. Les cycles chaud-froid peuvent aussi révéler défauts de contact, fissures, délaminations ou dérives. Le but n’est pas de « passer une chambre » mais d’obtenir une preuve que modèle, matériel et marges décrivent suffisamment bien la réalité pour les cas de mission.
10. Surface martienne : le problème change encore
À la surface de Mars, une atmosphère mince existe, le sol échange de la chaleur, le cycle jour-nuit est marqué et la poussière peut recouvrir des surfaces. Un radiateur extérieur n’est donc pas exactement dans les mêmes conditions qu’en croisière. Les conduites d’eau, réservoirs, sas et équipements extérieurs subissent des cycles. Une base devra répartir production et transport de chaleur entre bâtiments et machines, avec des moyens de maintenance. Le contrôle thermique devient une infrastructure urbaine.
11. Panne thermique : penser aux cascades
Une pompe arrêtée peut faire surchauffer un convertisseur ; le logiciel coupe alors des charges ; la perte de chauffage peut refroidir une batterie ; la batterie fournit moins de puissance. Les pannes thermiques créent donc des cascades multi-systèmes. Les protections doivent être coordonnées et l’équipage doit comprendre les dépendances. Les capteurs de température, alarmes, tendances et modèles simples de temps avant limite deviennent des outils opérationnels, pas seulement des données d’ingénierie.
12. Exemple radiateur : relier puissance et surface
Sans entrer dans un dimensionnement de mission, un exemple montre la logique. Si un équipement dissipe 1 000 W et qu’une surface peut rejeter en moyenne 250 W par mètre carré dans le cas étudié, il faudrait idéalement 1 000 ÷ 250 = 4 m² de surface utile. Une mission réelle corrige ensuite cette valeur selon émissivité, température, Soleil, facteurs de vue, contamination, marges et transitoires. La division répond à une question simple : combien de mètres carrés faut-il si chaque mètre carré rejette une certaine puissance ?
13. Émissivité et absorptivité : deux propriétés à ne pas confondre
L’émissivité décrit la capacité d’une surface à émettre du rayonnement thermique ; l’absorptivité solaire décrit la part du rayonnement solaire absorbée. Une bonne surface de radiateur cherche souvent à émettre efficacement tout en absorbant peu le Soleil, mais le choix dépend de l’emplacement et du mode. Revêtements et vieillissement modifient ces propriétés. Une surface brillante à l’œil humain n’est pas automatiquement « bonne » ou « mauvaise » thermiquement : les longueurs d’onde concernées ne sont pas celles de notre vision.
14. Temps thermique : utiliser la capacité calorifique
Une masse de matériau peut absorber de l’énergie avant que sa température n’augmente fortement. L’énergie sensible s’écrit approximativement Q = m × c × ΔT, où m est la masse, c la capacité thermique massique et ΔT la variation de température. Cela explique pourquoi un réservoir d’eau peut amortir des transitoires thermiques. Mais utiliser une masse comme tampon ne supprime pas la chaleur : à long terme, il faut toujours l’évacuer ou réduire la dissipation.
15. Point froid, condensation et humidité dans un habitat
Dans un volume pressurisé, une paroi localement trop froide peut provoquer condensation de l’humidité. Cette eau peut favoriser corrosion, contamination biologique ou défaut électrique. Le contrôle thermique habité doit donc travailler avec ventilation, contrôle d’humidité et isolation. La température moyenne de la cabine n’est pas suffisante : on recherche aussi les points froids cachés derrière panneaux et équipements.
16. Fluide qui gèle : une panne peut devenir mécanique
Une conduite d’eau ou d’ergol qui gèle peut être bloquée, déformée ou endommagée par expansion selon le fluide et la géométrie. La stratégie thermique définit des températures de survie, des chauffages, parfois une circulation minimale et des procédures de vidange. Un capteur placé au mauvais endroit peut ne pas voir le point réellement le plus froid. La position des capteurs fait donc partie de l’architecture.
17. Poussière martienne et propriétés de surface
La poussière déposée sur une surface peut modifier absorption et émission, gêner un mécanisme de volet ou réduire la production solaire. Les effets exacts dépendent de la surface et de l’épaisseur de dépôt ; il faut donc éviter les pourcentages universels inventés. Une architecture doit prévoir inspection, mesure de performance, nettoyage ou surdimensionnement justifié. La poussière relie thermique, énergie, mécanismes et opérations de surface.
18. Récupérer la chaleur au lieu de seulement la rejeter
Dans une base, certaines machines produisent de la chaleur alors que d’autres volumes ont besoin de chauffage. Des échangeurs peuvent transférer cette énergie avant de la rejeter. Cela ne crée pas d’énergie gratuite : les températures disponibles et les pertes limitent ce qui est utile. Mais une architecture intégrée peut réduire la puissance électrique de chauffage et la surface de radiateur. La gestion thermique devient alors aussi une politique énergétique.
19. Thermique et sécurité équipage : raisonner en temps avant limite
Dans un véhicule habité, une panne thermique ne produit pas toujours un effet instantané. Après l’arrêt d’une pompe, d’un chauffage ou d’un ventilateur, certaines températures dérivent progressivement. L’information opérationnelle utile est alors le temps estimé avant une limite : combien de minutes avant qu’un convertisseur doive être coupé ? combien d’heures avant qu’une conduite approche le gel ? combien de temps le volume habitable reste-t-il acceptable ? Ces estimations utilisent mesures, tendances et modèles simplifiés validés. Elles aident l’équipage à choisir l’ordre des actions et évitent de traiter toutes les alarmes comme si elles avaient la même urgence. Une architecture de référence associe donc aux capteurs des seuils, des vitesses de dérive, des conséquences et des procédures. Sur Mars, cette culture du temps avant limite sera indispensable lorsque le soutien terrestre arrivera trop tard pour piloter la réponse.
Approfondissements transversaux : ce que le cours simplifié ne doit pas faire oublier
Les points suivants complètent la lecture système et permettent de relier ce dossier aux cours de la Space Academy.
AM-09.04 — Contrôle thermique : radiateurs, isolants, chauffages et caloducs
Dans le vide, la chaleur ne disparaît pas
Sur Terre, l’air transporte une partie de la chaleur par convection. Dans le vide spatial extérieur, cette voie n’existe pratiquement pas : la chaleur circule à l’intérieur par conduction et doit finalement être rayonnée vers l’espace. Un radiateur fonctionne parce qu’une surface chaude émet un rayonnement infrarouge. Cela signifie que la température d’équilibre dépend de la puissance à rejeter, de la surface, des propriétés optiques et de ce que la surface « voit » : espace froid, Soleil, Terre, Mars ou une autre partie chaude du véhicule.
Le passif est précieux parce qu’il ne consomme presque rien
Revêtements, isolants multicouches - MLI -, caloducs, sangles thermiques, interfaces conductrices, pare-soleil et radiateurs peuvent transporter ou limiter la chaleur sans commande active continue. Mais « passif » ne signifie pas « simple » : orientation, vieillissement des surfaces, contamination, contact thermique et géométrie ont une grande influence. Un mauvais contact entre un boîtier et son panneau peut créer un point chaud alors que la température moyenne du vaisseau paraît correcte.
Le contrôle actif ajoute de la capacité, mais aussi des dépendances
Des chauffages empêchent batteries, lignes de fluide ou mécanismes de devenir trop froids. Des pompes peuvent déplacer un fluide caloporteur. Des cryoréfrigérateurs permettent des températures très basses. Chaque solution active consomme de l’énergie, dépend de capteurs et d’une commande, peut vibrer et peut tomber en panne. Le bilan thermique devient donc aussi un bilan électrique et logiciel. Pour les fonctions vitales, on cherche souvent un état passif ou dégradé survivable lorsque l’actif est indisponible.
Le radiateur n’est efficace que s’il voit le bon environnement
Une surface destinée à rejeter de la chaleur peut au contraire en absorber si elle regarde le Soleil ou une planète chaude. Le facteur de vue décrit géométriquement quelle fraction du champ « voit » chaque environnement radiatif. L’attitude du véhicule et les déploiements influencent donc le thermique. Un changement de pointage pour communiquer avec la Terre peut modifier l’ensoleillement d’un radiateur. Là encore, GNC, communications et thermique sont couplés.
Le transitoire compte autant que l’équilibre
Les températures ne changent pas instantanément. La masse thermique d’un équipement lui permet d’absorber ou de restituer de la chaleur pendant un certain temps. Un calcul stationnaire répond à « où finira la température si ce mode dure longtemps ? ». Un calcul transitoire répond à « combien de temps avant d’atteindre une limite ? ». Pour une courte manœuvre ou une éclipse, cette deuxième question peut suffire à démontrer que le système reste sûr sans augmenter la taille du radiateur.
Pourquoi on teste en vide thermique
Un modèle thermique contient conductances, puissances dissipées, propriétés radiatives et couplages géométriques. L’essai en vide thermique place le matériel dans un environnement contrôlé pour mesurer températures et réponses. On corrèle ensuite le modèle : si les mesures divergent, on ajuste les paramètres justifiables au lieu de simplement déclarer le test réussi. Les cycles chaud-froid servent aussi à révéler certains défauts d’assemblage ou de matériaux.
Mars ajoute poussière, atmosphère et saisons
À la surface de Mars, le problème n’est plus exactement celui du vide profond. L’atmosphère mince autorise un peu de convection, le sol échange de la chaleur, les températures varient avec l’heure et la saison, et la poussière peut modifier les propriétés radiatives ou gêner des surfaces. Une architecture de base doit intégrer habitat, équipements extérieurs, conduites, stockage d’eau et production d’énergie. Le contrôle thermique devient alors une infrastructure distribuée et maintenable, pas seulement un radiateur fixé sur un satellite.
