Entrée, descente et atterrissage: dissiper l’énergie sans perdre le véhicule

Le problème à résoudre

Question de départ. Comment retirer assez d’énergie à un véhicule arrivant sur Mars pour le poser sans dépasser ses limites thermiques, mécaniques et de guidage ?

Intuition. L’énergie cinétique vaut E k = ½mv². m est la masse en kilogrammes, v la vitesse en m/s et E k l’énergie en joules.

Repère concret. L’énergie cinétique vaut E k = ½mv².

Télécharger ce cours en PDF

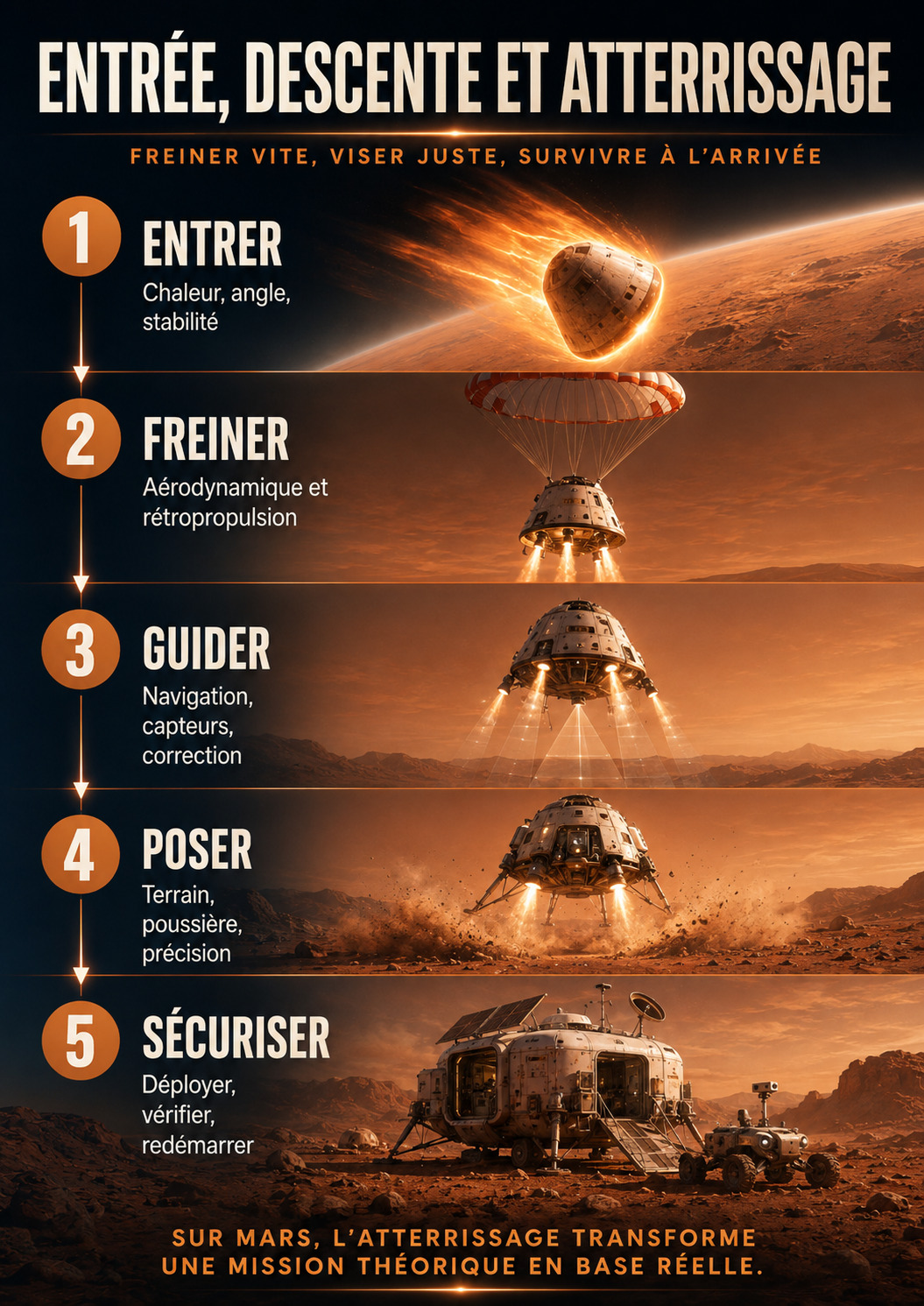

Entrée, descente et atterrissage sur Mars en cinq étapes.

Déchargement de fret autour d’un véhicule posé sur Mars avec grue et petits véhicules logistiques. — Visualisation conceptuelle de la phase qui commence après le contact au sol. Un EDL réussi ne suffit pas: le véhicule doit aussi permettre déchargement, accès, manutention et éloignement des charges sans mettre l’équipage ou l’atterrisseur en danger.

L’entrée, la descente et l’atterrissage — EDL pour Entry, Descent and Landing — concentrent plusieurs disciplines en quelques minutes. L’atmosphère aide à freiner mais chauffe le véhicule; les parachutes ont un domaine de fonctionnement; les moteurs doivent ensuite enlever l’énergie restante; la navigation doit choisir un point atteignable. Ce module apprend à suivre l’énergie et les marges plutôt qu’à mémoriser une chronologie.

RAMPE ZÉRO PRÉREQUIS · MODULE 11

Comprendre avant de calculer

Un véhicule arrive dans l'atmosphère martienne à plusieurs kilomètres par seconde. Il doit convertir cette énergie en chaleur, traînée, changement de trajectoire puis poussée contrôlée sans dépasser ses limites.

Progression du module — énergie cinétique; traînée; flux thermique; corridor d’entrée.

énergie cinétique

Exemple concret. Doubler la vitesse multiplie l'énergie cinétique par quatre si la masse reste identique.

Piège. Ne comparez pas deux entrées seulement par leur vitesse sans tenir compte de la masse et de la trajectoire.

Définition. L'énergie cinétique est l'énergie associée au mouvement et vaut 1/2 m v² dans le modèle classique. La dépendance au carré de la vitesse explique pourquoi une entrée rapide exige de dissiper énormément d'énergie.

Vérification. À masse constante, doubler la vitesse multiplie l’énergie cinétique par quatre; ce carré de la vitesse est le contrôle mental essentiel pour l’entrée atmosphérique.

Exercice guidé — énergie cinétique

Situation à reconnaître. L'énergie cinétique est l'énergie associée au mouvement et vaut 1/2 m v² dans le modèle classique. La dépendance au carré de la vitesse explique pourquoi une entrée rapide exige de dissiper énormément d'énergie.

Vérification demandée. À masse constante, doubler la vitesse multiplie l’énergie cinétique par quatre; ce carré de la vitesse est le contrôle mental essentiel pour l’entrée atmosphérique.

Erreur à écarter. Ne comparez pas deux entrées seulement par leur vitesse sans tenir compte de la masse et de la trajectoire.

Corrigé raisonné

Sens précis: L'énergie cinétique est l'énergie associée au mouvement et vaut 1/2 m v² dans le modèle classique. La dépendance au carré de la vitesse explique pourquoi une entrée rapide exige de dissiper énormément d'énergie.
Test du cas: À masse constante, doubler la vitesse multiplie l’énergie cinétique par quatre; ce carré de la vitesse est le contrôle mental essentiel pour l’entrée atmosphérique.
Piège exclu: Ne comparez pas deux entrées seulement par leur vitesse sans tenir compte de la masse et de la trajectoire.

traînée

Exemple concret. Pendant l'entrée martienne, la traînée réduit progressivement la vitesse et transforme une partie de l'énergie en chaleur et mouvement du gaz.

Piège. Plus de traînée n'est pas automatiquement mieux: charge, chauffage et stabilité peuvent devenir limitants.

Définition. La traînée est une force aérodynamique qui s'oppose au mouvement relatif dans l'atmosphère. Elle dépend notamment de densité, vitesse, surface et coefficient aérodynamique.

Vérification. À configuration comparable, augmenter densité atmosphérique ou vitesse doit augmenter fortement la traînée; un résultat qui la fait chuter exige une vérification des puissances et unités.

Exercice guidé — traînée

Situation à reconnaître. La traînée est une force aérodynamique qui s'oppose au mouvement relatif dans l'atmosphère. Elle dépend notamment de densité, vitesse, surface et coefficient aérodynamique.

Vérification demandée. À configuration comparable, augmenter densité atmosphérique ou vitesse doit augmenter fortement la traînée; un résultat qui la fait chuter exige une vérification des puissances et unités.

Erreur à écarter. Plus de traînée n'est pas automatiquement mieux: charge, chauffage et stabilité peuvent devenir limitants.

Corrigé raisonné

Sens précis: La traînée est une force aérodynamique qui s'oppose au mouvement relatif dans l'atmosphère. Elle dépend notamment de densité, vitesse, surface et coefficient aérodynamique.
Test du cas: À configuration comparable, augmenter densité atmosphérique ou vitesse doit augmenter fortement la traînée; un résultat qui la fait chuter exige une vérification des puissances et unités.
Piège exclu: Plus de traînée n'est pas automatiquement mieux: charge, chauffage et stabilité peuvent devenir limitants.

flux thermique

Exemple concret. Le nez et certaines zones d'un véhicule peuvent recevoir des flux très supérieurs à ceux des zones abritées.

Piège. Température maximale et flux thermique maximal ne sont pas la même grandeur et ne surviennent pas forcément au même instant.

Définition. Le flux thermique décrit une puissance thermique reçue par unité de surface, par exemple en W/m². Il sert à dimensionner les protections thermiques.

Vérification. Le pic thermique doit se produire dans une zone cohérente avec forte vitesse et atmosphère suffisamment dense; un maximum après l’atterrissage ou dans le vide est physiquement suspect.

Exercice guidé — flux thermique

Situation à reconnaître. Le flux thermique décrit une puissance thermique reçue par unité de surface, par exemple en W/m². Il sert à dimensionner les protections thermiques.

Vérification demandée. Le pic thermique doit se produire dans une zone cohérente avec forte vitesse et atmosphère suffisamment dense; un maximum après l’atterrissage ou dans le vide est physiquement suspect.

Erreur à écarter. Température maximale et flux thermique maximal ne sont pas la même grandeur et ne surviennent pas forcément au même instant.

Corrigé raisonné

Sens précis: Le flux thermique décrit une puissance thermique reçue par unité de surface, par exemple en W/m². Il sert à dimensionner les protections thermiques.
Test du cas: Le pic thermique doit se produire dans une zone cohérente avec forte vitesse et atmosphère suffisamment dense; un maximum après l’atterrissage ou dans le vide est physiquement suspect.
Piège exclu: Température maximale et flux thermique maximal ne sont pas la même grandeur et ne surviennent pas forcément au même instant.

corridor d’entrée

Exemple concret. Un angle trop faible peut prolonger ou faire ressortir la trajectoire; trop raide augmente rapidement les charges et le chauffage.

Piège. Le corridor n'est pas un angle unique; il dépend de masse, aérodynamique, atmosphère et stratégie de guidage.

Définition. Le corridor d'entrée est la plage de conditions de trajectoire permettant d'atteindre la zone d'atterrissage sans rebondir trop haut ni descendre trop brutalement.

Vérification. Un angle trop raide augmente les charges et l’échauffement, un angle trop faible risque le rebond ou une portée excessive; la solution doit rester entre ces deux échecs.

Exercice guidé — corridor d’entrée

Situation à reconnaître. Le corridor d'entrée est la plage de conditions de trajectoire permettant d'atteindre la zone d'atterrissage sans rebondir trop haut ni descendre trop brutalement.

Vérification demandée. Un angle trop raide augmente les charges et l’échauffement, un angle trop faible risque le rebond ou une portée excessive; la solution doit rester entre ces deux échecs.

Erreur à écarter. Le corridor n'est pas un angle unique; il dépend de masse, aérodynamique, atmosphère et stratégie de guidage.

Corrigé raisonné

Sens précis: Le corridor d'entrée est la plage de conditions de trajectoire permettant d'atteindre la zone d'atterrissage sans rebondir trop haut ni descendre trop brutalement.
Test du cas: Un angle trop raide augmente les charges et l’échauffement, un angle trop faible risque le rebond ou une portée excessive; la solution doit rester entre ces deux échecs.
Piège exclu: Le corridor n'est pas un angle unique; il dépend de masse, aérodynamique, atmosphère et stratégie de guidage.

Quantification: corridor d’entrée: relation qualitative ici; aucune unité intrinsèque.
Vérification: corridor d’entrée: confronter conclusion, contrôle et piège de la carte.

Entrée, descente et atterrissage : mini-leçons quantitatives

Énergie cinétique d’entrée

E_k = 1/2 × m × v²

1 — Question concrète: Que permet de calculer «E_k = 1/2 × m × v²» dans le contexte de «Énergie cinétique d’entrée» ?
2 — Intuition sans symboles: La vitesse pèse au carré : à masse identique, doubler la vitesse multiplie l’énergie cinétique par quatre.
3 — Grandeurs: E_k : énergie cinétique ; m : masse ; v : vitesse.
4 — Formule: E_k = 1/2 × m × v²
5 — Lecture: « L’énergie cinétique égale un demi multiplié par la masse m et par la vitesse v au carré. »
6 — Symboles et sens: E_k : énergie cinétique ; m : masse ; v : vitesse.
7 — Prononciation: La ligne « Lecture » ci-dessus donne la lecture orale de référence pour « Énergie cinétique d’entrée ». Les indices, exposants et groupements éventuels doivent être prononcés lorsqu’ils changent le sens de la relation.
8 — Unités: E_k en J ; m en kg ; v en m/s.
9 — Convention: Pour « Énergie cinétique d’entrée », remplacer les valeurs sans changer en cours de calcul le référentiel, la base de temps, la frontière du système ni la convention de signe. Unités annoncées : E_k en J ; m en kg ; v en m/s.
10 — Pourquoi cette opération: La mécanique classique donne l’énergie de translation par un demi de la masse fois le carré de la vitesse.
11 — Hypothèses: Régime où la formule classique est suffisante et vitesse définie dans le repère choisi.
12 — Contrôle d’unités: E_k en J ; m en kg ; v en m/s. Vérifier que les unités se simplifient jusqu’à celle de la grandeur recherchée.
13 — Cas numérique: Avec m = 20 000 kg et v = 5 500 m/s, E_k = 0,5×20 000×5 500² = 3,025×10¹¹ J.
14 — Pourquoi le calcul fonctionne: La mécanique classique donne l’énergie de translation par un demi de la masse fois le carré de la vitesse.
15 — Contrôle algébrique: v = √(2E_k/m) doit redonner 5 500 m/s.
16 — Estimation mentale: 5,5 km/s au carré vaut environ 30 millions ; multiplié par 10 000 donne environ 3×10¹¹ J.
17 — Interprétation: Cette énergie doit être dissipée ou redirigée pendant l’EDL sans dépasser les limites thermiques et structurelles.
18 — Ce que le résultat ne prouve pas: Pour « Énergie cinétique d’entrée », le nombre obtenu répond uniquement au modèle « E_k = 1/2 × m × v² » dans le scénario déclaré. Il ne démontre ni la qualité des données d’entrée ni la validité du modèle dans d’autres conditions.
19 — Sensibilité: À masse fixe, +10 % de vitesse produit environ +21 % d’énergie.
20 — Exercices guidé et autonome: Exercice guidé. m = 4 000 kg et v = 5 500 m/s.
Correction guidée détaillée — ouvrir après avoir essayé
E_k = 0,5×4 000×5 500² = 6,05×10¹⁰ J.
Exercice autonome. m = 10 000 kg et v = 250 m/s.
Correction autonome — ouvrir après avoir essayé
E_k = 0,5×10 000×250² = 3,125×10⁸ J = 312,5 MJ.
21 — Décision mission: Dimensionner la séquence EDL sur l’énergie et pas seulement sur la vitesse instantanée.

Pression dynamique

q = 1/2 × ρ × v²

1 — Question concrète: Que permet de calculer «q = 1/2 × ρ × v²» dans le contexte de «Pression dynamique» ?
2 — Intuition sans symboles: Même dans une atmosphère ténue, une grande vitesse peut produire une charge aérodynamique importante car la vitesse intervient au carré.
3 — Grandeurs: q : pression dynamique ; ρ : masse volumique atmosphérique ; v : vitesse relative.
4 — Formule: q = 1/2 × ρ × v²
5 — Lecture: « La pression dynamique q égale un demi multiplié par la densité rhô et par la vitesse v au carré. »
6 — Symboles et sens: q : pression dynamique ; ρ : masse volumique atmosphérique ; v : vitesse relative.
7 — Prononciation: La ligne « Lecture » ci-dessus donne la lecture orale de référence pour « Pression dynamique ». Les indices, exposants et groupements éventuels doivent être prononcés lorsqu’ils changent le sens de la relation.
8 — Unités: q en Pa ; ρ en kg/m³ ; v en m/s.
9 — Convention: Pour « Pression dynamique », remplacer les valeurs sans changer en cours de calcul le référentiel, la base de temps, la frontière du système ni la convention de signe. Unités annoncées : q en Pa ; ρ en kg/m³ ; v en m/s.
10 — Pourquoi cette opération: La pression dynamique représente l’échelle de charge liée au flux d’air incident.
11 — Hypothèses: Densité et vitesse relatives prises au même point de trajectoire.
12 — Contrôle d’unités: q en Pa ; ρ en kg/m³ ; v en m/s. Vérifier que les unités se simplifient jusqu’à celle de la grandeur recherchée.
13 — Cas numérique: Avec ρ = 0,010 kg/m³ et v = 1 000 m/s, q = 0,5×0,010×1 000² = 5 000 Pa = 5 kPa.
14 — Pourquoi le calcul fonctionne: La pression dynamique représente l’échelle de charge liée au flux d’air incident.
15 — Contrôle algébrique: 2q/(v²) doit redonner ρ.
16 — Estimation mentale: 0,005 fois un million donne 5 000 Pa.
17 — Interprétation: q aide à définir fenêtres de déploiement et charges, mais ne remplace pas un modèle aérodynamique complet.
18 — Ce que le résultat ne prouve pas: Pour « Pression dynamique », le nombre obtenu répond uniquement au modèle « q = 1/2 × ρ × v² » dans le scénario déclaré. Il ne démontre ni la qualité des données d’entrée ni la validité du modèle dans d’autres conditions.
19 — Sensibilité: À densité fixe, +10 % de vitesse augmente q d’environ 21 %.
20 — Exercices guidé et autonome: Exercice guidé. ρ = 0,015 kg/m³ et v = 800 m/s.
Correction guidée détaillée — ouvrir après avoir essayé
q = 0,5×0,015×800² = 4 800 Pa.
Exercice autonome. ρ = 0,008 kg/m³ et v = 1 200 m/s.
Correction autonome — ouvrir après avoir essayé
q = 0,5×0,008×1 200² = 5 760 Pa.
21 — Décision mission: Déclencher les événements EDL selon état atmosphérique et marges de charge réellement qualifiées.

Poids du véhicule sur Mars

W = m × g_Mars

1 — Question concrète: Que permet de calculer «W = m × g_Mars» dans le contexte de «Poids du véhicule sur Mars» ?
2 — Intuition sans symboles: Le poids est la force gravitationnelle locale : la même masse pèse moins sur Mars que sur Terre.
3 — Grandeurs: W : poids ; m : masse ; g_Mars : accélération gravitationnelle martienne locale de premier ordre.
4 — Formule: W = m × g_Mars
5 — Lecture: « Le poids W égale la masse m multipliée par l’accélération de la pesanteur martienne. »
6 — Symboles et sens: W : poids ; m : masse ; g_Mars : accélération gravitationnelle martienne locale de premier ordre.
7 — Prononciation: La ligne « Lecture » ci-dessus donne la lecture orale de référence pour « Poids du véhicule sur Mars ». Les indices, exposants et groupements éventuels doivent être prononcés lorsqu’ils changent le sens de la relation.
8 — Unités: W en N ; m en kg ; g en m/s².
9 — Convention: Pour « Poids du véhicule sur Mars », remplacer les valeurs sans changer en cours de calcul le référentiel, la base de temps, la frontière du système ni la convention de signe. Unités annoncées : W en N ; m en kg ; g en m/s².
10 — Pourquoi cette opération: Une masse soumise à une accélération gravitationnelle produit une force m·g.
11 — Hypothèses: g_Mars ≈ 3,71 m/s² utilisé comme valeur pédagogique moyenne.
12 — Contrôle d’unités: W en N ; m en kg ; g en m/s². Vérifier que les unités se simplifient jusqu’à celle de la grandeur recherchée.
13 — Cas numérique: Pour m = 20 000 kg, W = 20 000×3,71 = 74 200 N = 74,2 kN.
14 — Pourquoi le calcul fonctionne: Une masse soumise à une accélération gravitationnelle produit une force m·g.
15 — Contrôle algébrique: W/m doit redonner 3,71 m/s².
16 — Estimation mentale: 20 tonnes fois environ 3,7 donnent environ 74 kN.
17 — Interprétation: Le poids fixe un minimum de poussée pour simplement soutenir le véhicule en descente stationnaire idéale.
18 — Ce que le résultat ne prouve pas: Pour « Poids du véhicule sur Mars », le nombre obtenu répond uniquement au modèle « W = m × g_Mars » dans le scénario déclaré. Il ne démontre ni la qualité des données d’entrée ni la validité du modèle dans d’autres conditions.
19 — Sensibilité: À g fixe, W varie linéairement avec la masse.
20 — Exercices guidé et autonome: Exercice guidé. m = 15 000 kg.
Correction guidée détaillée — ouvrir après avoir essayé
W = 15 000×3,71 = 55 650 N = 55,65 kN.
Exercice autonome. m = 8 000 kg.
Correction autonome — ouvrir après avoir essayé
W = 8 000×3,71 = 29 680 N = 29,68 kN.
21 — Décision mission: Conserver une marge de poussée au-dessus du poids pour guidage et décélération.

Distance de freinage à décélération constante

d_freinage ≈ v² / (2a)

1 — Question concrète: Que permet de calculer «d_freinage ≈ v² / (2a)» dans le contexte de «Distance de freinage à décélération constante» ?
2 — Intuition sans symboles: Une vitesse élevée demande beaucoup de distance à annuler ; la distance croît avec le carré de la vitesse.
3 — Grandeurs: d_freinage : distance ; v : vitesse initiale ; a : module de décélération nette supposée constante.
4 — Formule: d_freinage ≈ v² / (2a)
5 — Lecture: « La distance de freinage est approximativement égale à la vitesse au carré divisée par deux fois la décélération a. »
6 — Symboles et sens: d_freinage : distance ; v : vitesse initiale ; a : module de décélération nette supposée constante.
7 — Prononciation: La ligne « Lecture » ci-dessus donne la lecture orale de référence pour « Distance de freinage à décélération constante ». Les indices, exposants et groupements éventuels doivent être prononcés lorsqu’ils changent le sens de la relation.
8 — Unités: d en m ; v en m/s ; a en m/s².
9 — Convention: Pour « Distance de freinage à décélération constante », remplacer les valeurs sans changer en cours de calcul le référentiel, la base de temps, la frontière du système ni la convention de signe. Unités annoncées : d en m ; v en m/s ; a en m/s².
10 — Pourquoi cette opération: La relation cinématique v_f² = v_i² − 2ad avec v_f = 0 conduit à d = v²/(2a).
11 — Hypothèses: Décélération constante et mouvement unidimensionnel.
12 — Contrôle d’unités: d en m ; v en m/s ; a en m/s². Vérifier que les unités se simplifient jusqu’à celle de la grandeur recherchée.
13 — Cas numérique: À v = 300 m/s et a = 10 m/s², d = 300²/(20) = 4 500 m.
14 — Pourquoi le calcul fonctionne: La relation cinématique v_f² = v_i² − 2ad avec v_f = 0 conduit à d = v²/(2a).
15 — Contrôle algébrique: 2ad doit redonner v² = 90 000 m²/s².
16 — Estimation mentale: 300² vaut 90 000 ; diviser par 20 donne 4 500 m.
17 — Interprétation: Le résultat fournit une échelle minimale de freinage, pas une trajectoire propulsive complète.
18 — Ce que le résultat ne prouve pas: Pour « Distance de freinage à décélération constante », le nombre obtenu répond uniquement au modèle « d_freinage ≈ v² / (2a) » dans le scénario déclaré. Il ne démontre ni la qualité des données d’entrée ni la validité du modèle dans d’autres conditions.
19 — Sensibilité: À a fixe, +10 % de vitesse augmente la distance d’environ 21 %.
20 — Exercices guidé et autonome: Exercice guidé. v = 250 m/s et a = 8 m/s².
Correction guidée détaillée — ouvrir après avoir essayé
d = 62 500/16 = 3 906,25 m.
Exercice autonome. v = 200 m/s et a = 5 m/s².
Correction autonome — ouvrir après avoir essayé
d = 40 000/10 = 4 000 m.
21 — Décision mission: Déclencher la phase propulsive avec suffisamment d’altitude pour absorber dispersion et marge.

Déplacement vertical de premier ordre

Δh ≈ v_vertical × Δt

1 — Question concrète: Que permet de calculer «Δh ≈ v_vertical × Δt» dans le contexte de «Déplacement vertical de premier ordre» ?
2 — Intuition sans symboles: Sur un court intervalle, une vitesse verticale moyenne donne immédiatement l’ordre de grandeur du déplacement d’altitude.
3 — Grandeurs: Δh : changement d’altitude ; v_vertical : vitesse verticale moyenne ; Δt : durée.
4 — Formule: Δh ≈ v_vertical × Δt
5 — Lecture: « Le déplacement vertical delta h est approximativement égal à la vitesse verticale multipliée par la durée delta t. »
6 — Symboles et sens: Δh : changement d’altitude ; v_vertical : vitesse verticale moyenne ; Δt : durée.
7 — Prononciation: La ligne « Lecture » ci-dessus donne la lecture orale de référence pour « Déplacement vertical de premier ordre ». Les indices, exposants et groupements éventuels doivent être prononcés lorsqu’ils changent le sens de la relation.
8 — Unités: Δh en m ; v en m/s ; t en s.
9 — Convention: Pour « Déplacement vertical de premier ordre », remplacer les valeurs sans changer en cours de calcul le référentiel, la base de temps, la frontière du système ni la convention de signe. Unités annoncées : Δh en m ; v en m/s ; t en s.
10 — Pourquoi cette opération: Distance égale vitesse moyenne multipliée par durée.
11 — Hypothèses: Vitesse moyenne représentative ; signe vertical déclaré.
12 — Contrôle d’unités: Δh en m ; v en m/s ; t en s. Vérifier que les unités se simplifient jusqu’à celle de la grandeur recherchée.
13 — Cas numérique: Avec v_vertical = 50 m/s pendant 10 s, |Δh| ≈ 50×10 = 500 m.
14 — Pourquoi le calcul fonctionne: Distance égale vitesse moyenne multipliée par durée.
15 — Contrôle algébrique: |Δh|/Δt doit redonner 50 m/s.
16 — Estimation mentale: Cinquante mètres par seconde pendant dix secondes donne cinq cents mètres.
17 — Interprétation: Ce contrôle mental permet de détecter une chronologie EDL incompatible avec l’altitude restante.
18 — Ce que le résultat ne prouve pas: Pour « Déplacement vertical de premier ordre », le nombre obtenu répond uniquement au modèle « Δh ≈ v_vertical × Δt » dans le scénario déclaré. Il ne démontre ni la qualité des données d’entrée ni la validité du modèle dans d’autres conditions.
19 — Sensibilité: À vitesse moyenne fixe, le déplacement varie linéairement avec la durée.
20 — Exercices guidé et autonome: Exercice guidé. 40 m/s pendant 12 s.
Correction guidée détaillée — ouvrir après avoir essayé
|Δh| ≈ 40×12 = 480 m.
Exercice autonome. 25 m/s pendant 20 s.
Correction autonome — ouvrir après avoir essayé
|Δh| ≈ 25×20 = 500 m.
21 — Décision mission: Comparer cette échelle à l’altitude disponible avant chaque événement critique.

Coefficient balistique

β = m / (C_d × A)

1 — Question concrète: Que permet de calculer «β = m / (C_d × A)» dans le contexte de «Coefficient balistique» ?
2 — Intuition sans symboles: Le coefficient balistique compare la masse à la capacité aérodynamique offerte par surface et traînée ; une valeur élevée signifie généralement plus d’inertie par aire de freinage.
3 — Grandeurs: β : coefficient balistique ; m : masse ; C_d : coefficient de traînée ; A : aire de référence.
4 — Formule: β = m / (C_d × A)
5 — Lecture: « Le coefficient balistique bêta égale la masse m divisée par le produit du coefficient de traînée C indice d et de la surface A. »
6 — Symboles et sens: β : coefficient balistique ; m : masse ; C_d : coefficient de traînée ; A : aire de référence.
7 — Prononciation: La ligne « Lecture » ci-dessus donne la lecture orale de référence pour « Coefficient balistique ». Les indices, exposants et groupements éventuels doivent être prononcés lorsqu’ils changent le sens de la relation.
8 — Unités: β en kg/m² ; m en kg ; C_d sans dimension ; A en m².
9 — Convention: Pour « Coefficient balistique », remplacer les valeurs sans changer en cours de calcul le référentiel, la base de temps, la frontière du système ni la convention de signe. Unités annoncées : β en kg/m² ; m en kg ; C_d sans dimension ; A en m².
10 — Pourquoi cette opération: Le dénominateur regroupe l’efficacité aérodynamique géométrique ; la masse au numérateur représente l’inertie à ralentir.
11 — Hypothèses: C_d et A définis selon la même convention aérodynamique.
12 — Contrôle d’unités: β en kg/m² ; m en kg ; C_d sans dimension ; A en m². Vérifier que les unités se simplifient jusqu’à celle de la grandeur recherchée.
13 — Cas numérique: Avec m = 4 000 kg, C_d = 1,5 et A = 15 m², β = 4 000/(22,5) = 177,78 kg/m².
14 — Pourquoi le calcul fonctionne: Le dénominateur regroupe l’efficacité aérodynamique géométrique ; la masse au numérateur représente l’inertie à ralentir.
15 — Contrôle algébrique: βC_dA doit redonner la masse.
16 — Estimation mentale: 4 000 divisé par un peu plus de 20 donne un peu moins de 200 kg/m².
17 — Interprétation: β aide à comprendre la décélération aérodynamique, mais la trajectoire dépend aussi de densité, vitesse et portance.
18 — Ce que le résultat ne prouve pas: Pour « Coefficient balistique », le nombre obtenu répond uniquement au modèle « β = m / (C_d × A) » dans le scénario déclaré. Il ne démontre ni la qualité des données d’entrée ni la validité du modèle dans d’autres conditions.
19 — Sensibilité: Augmenter la masse augmente β ; augmenter C_d ou A le diminue.
20 — Exercices guidé et autonome: Exercice guidé. m = 5 000 kg, C_d = 1,6, A = 18 m².
Correction guidée détaillée — ouvrir après avoir essayé
β = 5 000/(1,6×18) = 173,61 kg/m².
Exercice autonome. m = 3 500 kg, C_d = 1,4, A = 12 m².
Correction autonome — ouvrir après avoir essayé
β = 3 500/(16,8) = 208,33 kg/m².
21 — Décision mission: Utiliser β avec atmosphère et aérodynamique qualifiées avant de figer la fenêtre EDL.

Progression

Vocabulaire sans formule.
Calcul avec données déjà converties.
Choix des données utiles.
Diagnostic d'une erreur volontaire.
Décision mission avec marge et limite.

Gate zéro prérequis

Je comprends chaque mot clé.
Je sais lire la relation.
Je sais convertir les unités.
Je sais donner un ordre de grandeur.
Je peux reprendre le corrigé de « énergie cinétique » et expliquer pourquoi chaque étape est nécessaire.

1. Commencer par l’énergie cinétique

L’énergie cinétique vaut E k = ½mv². m est la masse en kilogrammes, v la vitesse en m/s et E k l’énergie en joules. Pour 10 000 kg à 5 500 m/s, E_k ≈ 0,5 × 10 000 × 5 500² ≈ 1,51 × 10¹¹ J. Le carré de la vitesse explique pourquoi quelques kilomètres par seconde représentent un problème énergétique énorme.

L’EDL commence par un problème d’énergie. L’énergie cinétique vaut E_k = ½mv²: doubler la vitesse multiplie l’énergie par quatre. Un véhicule de 20 000 kg à 5 500 m/s porte environ 0,5 × 20 000 × 5 500² ≈ 3,0 × 10¹¹ joules, soit près de 300 gigajoules. Toute cette énergie ne devient pas chaleur dans le bouclier, mais elle donne l’ordre de grandeur de ce que l’atmosphère, la portance, les parachutes et les moteurs doivent retirer ou rediriger. Une architecture EDL se comprend donc comme une chaîne de fermeture d’énergie: à chaque phase, quelle fraction de vitesse reste et quel système possède encore l’autorité nécessaire?

2. Le corridor d’entrée est un compromis

Une trajectoire trop raide augmente rapidement chauffage et décélération; une trajectoire trop plate peut ne pas dissiper assez d’énergie ou rebondir hors de la zone utile. Le corridor est un ensemble de conditions admissibles, pas une ligne unique. Navigation et guidage cherchent à rester à l’intérieur malgré les incertitudes atmosphériques et d’état initial.

Le corridor d’entrée est l’ensemble des états qui évitent deux familles d’échec. Trop raide, la trajectoire concentre décélération et chauffage; trop plate, le véhicule peut ne pas dissiper assez d’énergie, survoler la cible ou ressortir de l’atmosphère. Le corridor n’est pas seulement un angle: masse, coefficient balistique, densité atmosphérique, portance, navigation et limites thermiques le déplacent. L’incertitude météo martienne et l’erreur d’état consomment une partie de la marge. Une revue sérieuse demande donc quelle largeur de corridor reste après dispersion et comment le guidage utilise la portance ou l’attitude pour rester à l’intérieur plutôt que de tracer une seule trajectoire nominale.

3. La pression dynamique révèle la charge aérodynamique

q = ½ρv², avec q en pascals, ρ masse volumique en kg/m³ et v vitesse en m/s. Même dans une atmosphère ténue, le terme v² peut produire des charges importantes à grande vitesse. La pression dynamique aide à comprendre quand certains dispositifs aérodynamiques peuvent être déployés.

Exercice A — pression dynamique

Prenez ρ = 0,010 kg/m³ et v = 1 000 m/s. Calculez q.

q = 0,5 × 0,010 × 1 000² = 5 000 Pa, soit 5 kPa. Le nombre est pédagogique et ne décrit pas une atmosphère martienne complète.

Données du cas: Exercice A — pression dynamique — Prenez ρ = 0,010 kg/m³ et v = 1 000 m/s. Calculez q.
Relation: q = 0,5 × 0,010 × 1 000² = 5 000 Pa, soit 5 kPa.
Raisonnement: q = 0,5 × 0,010 × 1 000² = 5 000 Pa, soit 5 kPa. Le nombre est pédagogique et ne décrit pas une atmosphère martienne complète.
Résultat: q = 0,5 × 0,010 × 1 000² = 5 000 Pa, soit 5 kPa.
Interprétation: Le nombre est pédagogique et ne décrit pas une atmosphère martienne complète.

La pression dynamique s’écrit q = ½ρv², avec ρ la densité de l’atmosphère en kg/m³ et v la vitesse relative en m/s. Elle montre pourquoi une atmosphère très ténue peut néanmoins produire des charges importantes à vitesse hypersonique: la vitesse intervient au carré. Les charges aérodynamiques maximales ne coïncident pas nécessairement avec le pic de chauffage. Le véhicule doit donc traverser plusieurs contraintes successives: température, pression dynamique, décélération, stabilité et précision. Mesurer seulement l’altitude ne suffit pas; densité réelle et vitesse déterminent le régime. Le guidage utilise les mesures et le modèle pour savoir dans quelle partie de l’enveloppe il se trouve réellement.

4. Le bouclier thermique gère un flux, une température et une durée

Le chauffage dépend de la trajectoire, de la vitesse, de la densité et de la géométrie. Un matériau ablatif accepte de se transformer pour emporter de l’énergie. Une protection réutilisable cherche plutôt à supporter et redistribuer la chaleur. La température maximale seule ne suffit pas: le flux intégré et les gradients internes conditionnent aussi la survie.

Le bouclier thermique gère un flux instantané et une dose intégrée. Une forte pointe pendant quelques secondes et un flux plus faible pendant plusieurs minutes peuvent produire des réponses matériaux différentes. Les corrélations de chauffage convectif montrent souvent une très forte dépendance à la vitesse, ce qui rend les premières phases hypersoniques dimensionnantes. L’ablation accepte de consommer du matériau pour emporter de l’énergie; un matériau réutilisable cherche plutôt à stocker et rayonner la chaleur. Pour Mars, la conception doit ajouter poussière, géométrie, joints et incertitude atmosphérique. Après l’entrée, le système thermique doit aussi éviter que la chaleur stockée migre vers la structure ou l’habitacle au mauvais moment.

5. Les parachutes ont un domaine de déploiement

Un parachute ne peut pas être ouvert arbitrairement tôt ou tard. Mach, pression dynamique, masse, diamètre, oscillations et charge structurale créent une enveloppe. Sur Mars, la faible densité limite la capacité du parachute pour les masses élevées. L’EDL lourde doit donc combiner plusieurs mécanismes de freinage.

Un parachute ne se déploie pas à n’importe quelle vitesse ni sous n’importe quelle pression dynamique. L’enveloppe dépend de Mach, de la densité, de la charge, du diamètre et de la dynamique du véhicule. Mars combine une vitesse encore élevée avec une faible densité, ce qui limite la capacité d’un parachute à porter des charges humaines massives. Le déploiement lui-même crée un transitoire violent: inflation, oscillations et risque d’interaction avec le véhicule. Une architecture lourde peut utiliser le parachute pour retirer une partie de l’énergie sans attendre de lui qu’il réalise tout l’atterrissage. Le critère utile est la vitesse et l’altitude qu’il livre au système propulsif suivant.

6. La rétropropulsion prend le relais de l’atmosphère

Quand la vitesse reste trop élevée pour le contact, les moteurs fournissent l’impulsion manquante. La condition de contrôle vertical dépend du rapport poussée/poids. Avec une masse de 20 000 kg sur Mars, le poids vaut environ 20 000 × 3,71 = 74,2 kN. Une poussée totale de 120 kN donne un rapport d’environ 1,62, avant marges et composantes de guidage.

La rétropropulsion doit produire suffisamment de poussée assez tôt pour annuler la vitesse restante tout en gardant une marge de guidage. Une estimation élémentaire de distance de freinage à accélération constante est d ≈ v²/(2a). À 300 m/s et avec une décélération nette de 10 m/s², l’ordre de grandeur est 4 500 m, sans gravité variable, délai d’allumage ni modulation. Ce calcul explique pourquoi quelques secondes perdues ou une poussée inférieure peuvent consommer rapidement l’altitude. Pour un atterrisseur lourd, les moteurs interagissent aussi avec l’écoulement supersonique puis avec le sol. La poussée disponible doit donc être étudiée avec la navigation, le gimbal, les panaches et la réserve de propergol.

7. Terrain-relative navigation: savoir où l’on est par rapport à la carte

La TRN compare des images prises pendant la descente à des cartes préchargées. Elle peut corriger l’estimation de position et aider à éviter des dangers. Elle ne supprime pas l’incertitude: cartes, illumination, poussière et texture du terrain imposent des limites. Le système doit savoir quand sa confiance est insuffisante.

La navigation relative au terrain compare des images ou mesures de surface avec une carte embarquée afin d’estimer la position par rapport aux dangers et à la cible. Elle devient précieuse lorsque la navigation inertielle seule possède une ellipse d’incertitude trop large. Mais TRN dépend de la qualité de la carte, de la visibilité, de la texture du terrain, de l’altitude et du calcul disponible. Une zone apparemment sûre sur une carte ancienne peut avoir une résolution insuffisante pour un gros véhicule. Le système doit donc transporter une mesure de confiance et une logique de repli. Une correction de position n’est utile que si le véhicule possède encore la capacité de divert correspondante.

8. Le divert doit rester dans une zone atteignable

Détecter un terrain sûr ne sert à rien si le véhicule ne peut plus l’atteindre. Le guidage combine sécurité, distance, temps, poussée et propergol restant. Plus l’atterrisseur descend, plus la zone atteignable se contracte. Le meilleur site est donc le meilleur site accessible, pas le meilleur site absolu.

Un divert est une manœuvre latérale qui échange altitude, vitesse, temps et propergol contre un meilleur site. L’ensemble atteignable rétrécit pendant la descente. À grande altitude, une correction peut être peu coûteuse mais l’incertitude sur le terrain reste forte; près du sol, l’image est excellente mais l’autorité de déplacement est faible. L’algorithme doit donc comparer danger, valeur du site, réserve et temps. Le meilleur site géologique n’est pas toujours le meilleur site d’atterrissage. Pour un véhicule habité, la zone sûre doit aussi considérer inclinaison, portance du sol, dégagement des panaches, accès de l’équipage et distance par rapport aux infrastructures.

9. Les panaches modifient les dernières secondes

À proximité du sol, les jets érodent et accélèrent des particules. Ils peuvent masquer des capteurs, contaminer des surfaces et modifier le terrain sous le véhicule. Pour les grands atterrisseurs, l’interaction plume–surface doit être incluse dans la définition du site et la preuve de stabilité.

Les panaches deviennent une interaction sol-véhicule dans les dernières secondes. Le jet peut creuser, éroder, accélérer des particules et créer un nuage qui dégrade caméras ou capteurs. Les débris peuvent revenir vers les moteurs, les jambes ou des équipements prépositionnés. L’effet dépend de la poussée, de la hauteur, du nombre de moteurs, de l’angle du jet et des propriétés du régolithe. Le design doit donc séparer les zones sensibles, choisir une géométrie de moteur tolérante et prévoir que la visibilité optique puisse chuter juste avant contact. Les données robotisées sont indispensables, mais l’échelle de poussée d’un atterrisseur humain impose des extrapolations qui doivent rester explicitement qualifiées.

10. Scénario de panne: capteur d’altitude incohérent

Si un altimètre devient incohérent, l’estimateur compare inertiel, vitesse, autres capteurs et dynamique attendue. La réaction dépend de la phase: tôt, une correction peut être possible; tard, certaines manœuvres sont interdites. Une règle de FDIR doit préciser les critères de confiance et le comportement en cas de désaccord, pas seulement « utiliser le capteur de secours ».

Un capteur d’altitude incohérent ne doit pas être résolu par une moyenne naïve. Radar, lidar, inertiel et navigation relative au terrain peuvent mesurer des grandeurs différentes avec des retards et des géométries différentes. Le FDIR compare la cohérence avec la vitesse verticale, le terrain attendu et l’historique. Si un radar annonce 800 m tandis que le lidar et la carte convergent vers 650 m, la décision dépend de la confiance, pas seulement du nombre de capteurs. Le mode dégradé doit définir quelle source peut déclencher l’allumage, quelle marge d’altitude supplémentaire est nécessaire et à quel moment l’atterrissage doit être abandonné au profit d’un site ou d’un profil plus conservateur.

Étude guidée — marge d’altitude et décision d’allumage

Considérons un atterrisseur descendant à 250 m/s lorsque le système propulsif devient disponible. Avec une décélération nette moyenne de 12 m/s², la distance idéale v²/(2a) vaut environ 2 604 m. Ajouter deux secondes de délai d’allumage consomme déjà environ 500 m supplémentaires au premier ordre, sans compter la gravité et la variation de poussée. Cette comparaison montre pourquoi la détection d’altitude, la latence de commande et le temps d’établissement des moteurs appartiennent au même budget.

L’étudiant ajoute ensuite une dispersion: accélération nette réelle comprise entre 10 et 12 m/s² et altitude estimée avec ±80 m. Le système ne doit pas planifier l’allumage sur la valeur moyenne si le cas bas ne ferme pas. La marge est déterminée par la combinaison conservatrice des incertitudes et par une altitude de décision qui laisse encore une option de repli.

Enfin, on introduit une zone dangereuse détectée après l’allumage. Le divert n’est accepté que si la réserve latérale ne compromet pas la fermeture verticale. L’EDL devient ainsi un arbitrage simultané entre sécurité du terrain, vitesse restante, altitude et propergol.

11. Mini-projet: fermer une chaîne EDL

Choisissez masse et vitesse d’entrée pédagogiques.
Calculez l’énergie cinétique.
Listez ce qui est dissipé par atmosphère, parachute et propulsion.
Définissez les mesures de navigation.
Ajoutez une zone dangereuse et un divert.
Ajoutez une panne capteur pendant la phase terminale.
Expliquez les critères de réussite après contact.

La réponse doit suivre énergie, navigation et marge jusqu’au sol.

12. Atelier mission — suivre la fermeture d’énergie pendant la descente

Supposons un véhicule pédagogique de 20 000 kg qui atteint le début de la phase propulsée à 250 m/s. Son énergie cinétique vaut E = ½mv² = 0,5 × 20 000 × 250² = 625 MJ. Cette énergie doit être réduite tout en compensant la gravité et en conservant la capacité de guidage. L’énergie n’indique pas directement la masse de propergol, car le moteur travaille avec une poussée, une impulsion spécifique et une trajectoire; elle donne toutefois un ordre de grandeur utile pour comparer les phases.

Le véhicule doit aussi gérer son altitude. Si une vitesse verticale moyenne de 50 m/s était maintenue pendant 10 s, le déplacement serait environ Δh = v × Δt = 500 m. La descente réelle est accélérée et guidée, mais ce calcul mental permet de vérifier qu’une commande ou un délai de capteur n’est pas absurde par rapport à l’altitude restante.

Les marges sont temporelles autant que propulsives. Une détection de danger tardive peut laisser du carburant mais pas assez de temps pour effectuer un divert. Une bonne interface terminale expose donc état, confiance, réserve de poussée et ensemble de sites encore atteignables.

13. Limites des démonstrations robotiques pour un atterrisseur humain lourd

Les missions robotiques apportent des preuves extraordinaires sur navigation, parachutes, protections thermiques et opérations de surface. Elles ne qualifient pas automatiquement une architecture de plusieurs dizaines de tonnes. Les lois physiques restent valables, mais échelles de masse, géométrie propulsive, panaches, énergie et conséquences d’une erreur changent.

Le raisonnement correct sépare « démontré sur Mars », « démontré dans un essai terrestre représentatif », « simulé avec validation partielle » et « concept d’architecture ». Cette hiérarchie évite de transformer une réussite technologique en preuve d’un système beaucoup plus grand. Une revue EDL mature exige un programme de montée en échelle et les incertitudes qui restent ouvertes.

Sources et références

Calculateurs associés

Mettre en pratique ce module avec:

Calculateur d’atterrissages cargo

Complément primaire vérifié: NASA NTRS — Rocket Plume Interactions for NASA Landing Systems

Studio d’ingénierie — propager une dispersion EDL

Le cas d’étude impose simultanément une densité atmosphérique 15 % plus faible que prévue et une masse véhicule 2 % plus élevée. Le coefficient balistique β = m/(Cd·A) augmente donc au moins avec la masse, tandis que la pression dynamique q = ½ρv² diminue directement avec la densité à vitesse identique. L’élève doit expliquer la conséquence: la décélération aérodynamique se déclenche différemment et une part plus importante de l’énergie peut atteindre les phases propulsives.

On demande ensuite de propager cette dispersion jusqu’à la réserve d’ergols terminale sans prétendre faire une simulation haute fidélité. Le raisonnement doit identifier les variables observables en vol, le moment où une estimation atmosphérique peut être corrigée, les seuils qui rendent le site visé inaccessible et le choix d’une zone de déroutement. L’objectif est de faire de l’EDL une chaîne de décisions liées plutôt qu’une succession de technologies indépendantes.

Exercices de maîtrise complémentaires

Exercice de maîtrise — décider face à un corridor d’entrée dégradé

Deux solutions de guidage restent disponibles. La première réduit la portée mais rapproche le véhicule de la limite de chauffage ; la seconde réduit le chauffage mais se rapproche de la limite de portée autorisée. Les deux sont encore mathématiquement dans le corridor. Quelle information supplémentaire faut-il comparer avant de choisir, et dans quel cas faut-il refuser les deux solutions plutôt que « choisir la moins mauvaise » ?

Correction raisonnée. Il faut comparer les marges réelles aux limites thermiques, aérodynamiques, de navigation et de zone d’atterrissage, ainsi que leurs incertitudes. Être à l’intérieur d’un corridor nominal ne suffit pas si l’incertitude peut franchir une limite. Si aucune solution ne conserve les marges minimales définies, la décision correcte est d’appliquer la procédure de contingence prévue plutôt que de fabriquer une acceptabilité.
