Comprendre un moteur-fusée liquide simple — pièce par pièce

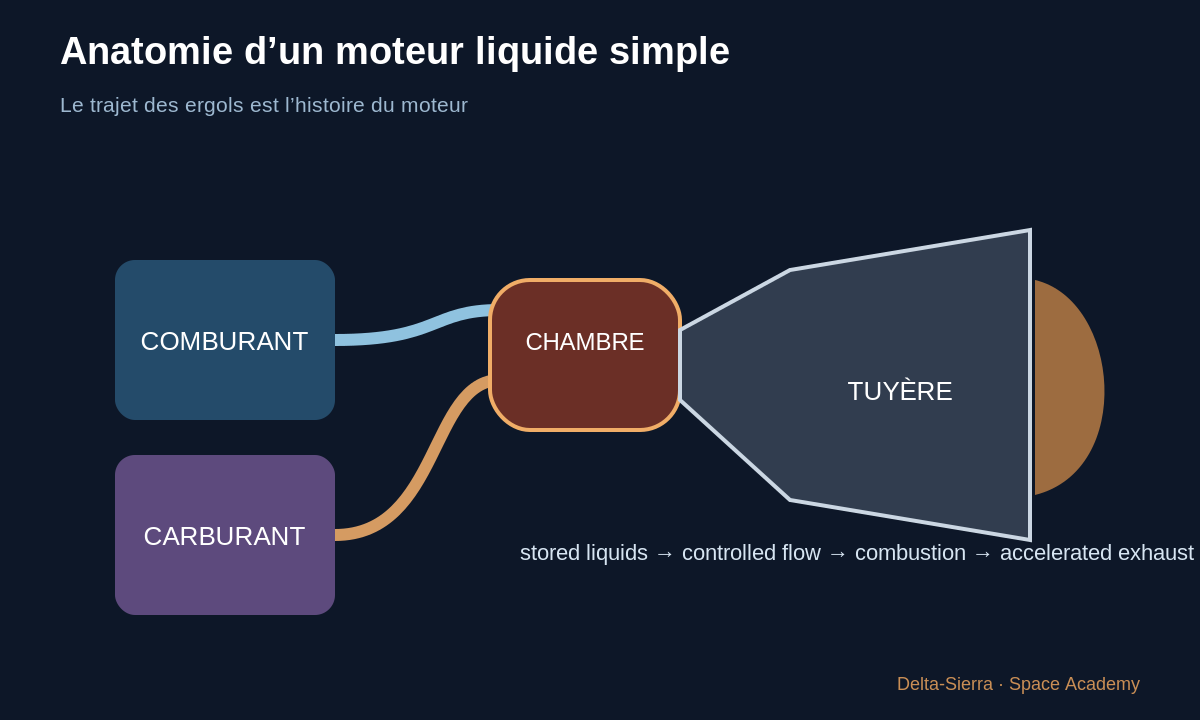

1 — Le principe qui ne change pas

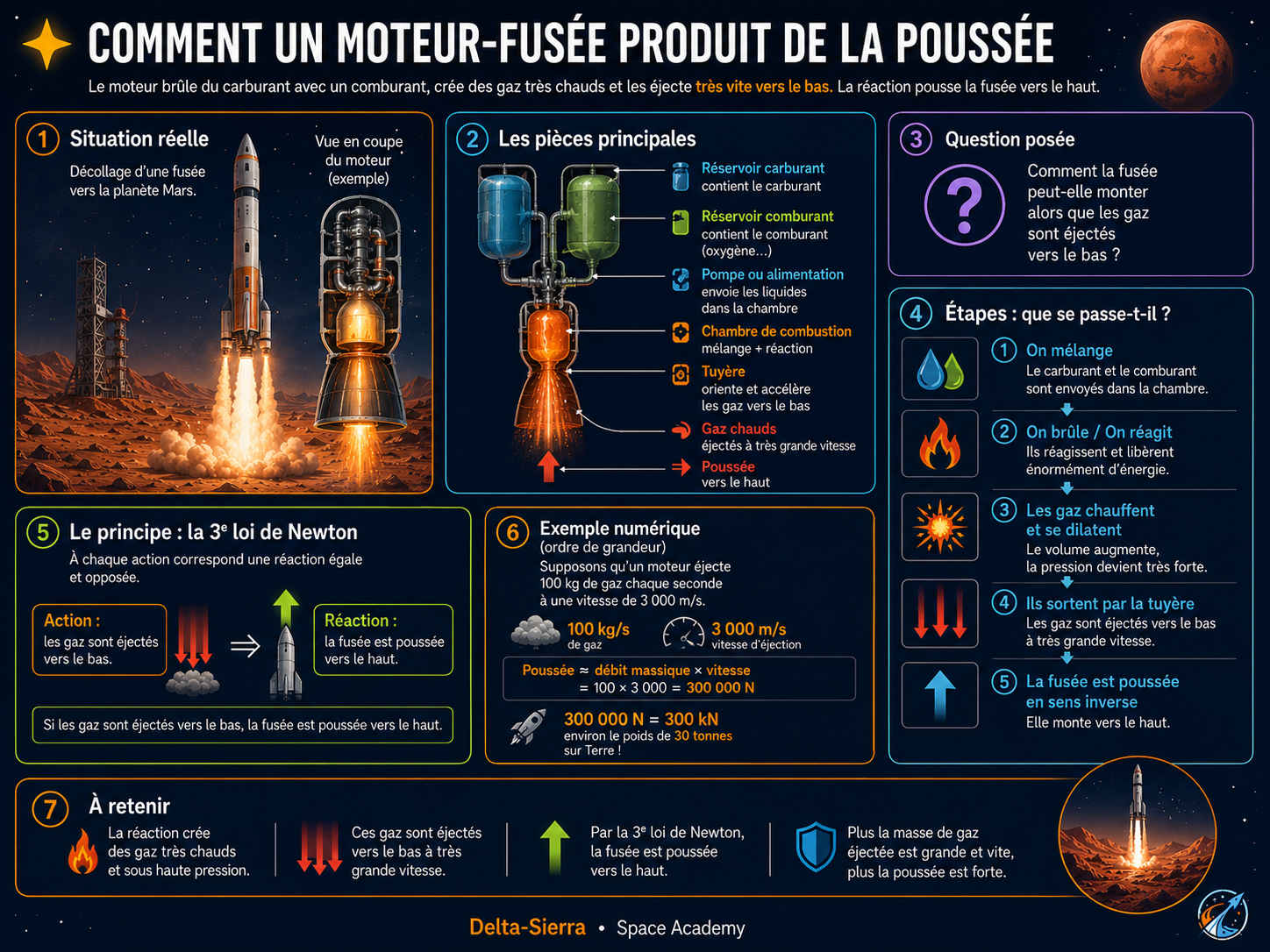

Un moteur-fusée liquide emporte ses propres ergols. Un carburant fournit une partie de la réaction chimique ; un comburant apporte l’oxydant nécessaire. Ils sont stockés séparément, amenés vers la chambre, mélangés, brûlés puis transformés en gaz chauds accélérés par la tuyère.

Ce principe permet au moteur de fonctionner dans le vide : il n’attend pas l’oxygène de l’atmosphère.

2 — Réservoirs : stocker n’est pas simplement « mettre dans une citerne »

Les ergols peuvent être cryogéniques, toxiques, très froids, réactifs ou stockés sous pression. Le réservoir doit supporter pression, température, accélérations et vibrations tout en restant léger.

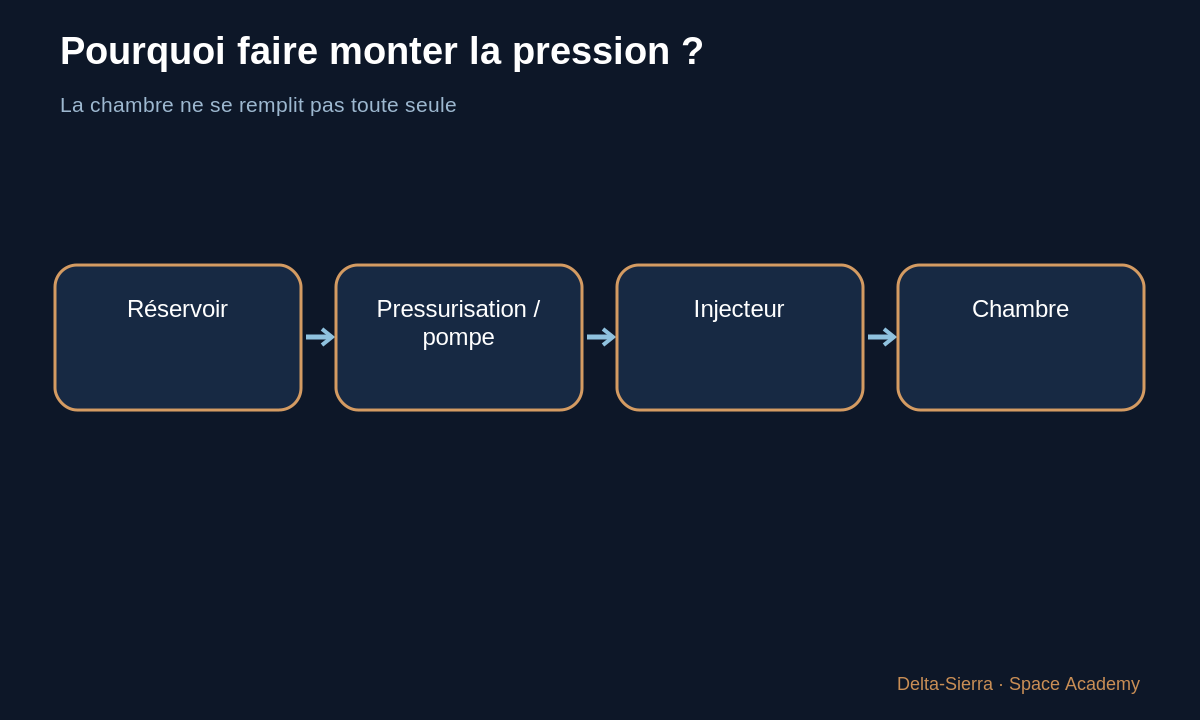

3 — Pourquoi ne pas simplement laisser les liquides couler ?

La chambre de combustion fonctionne à une pression élevée. Pour y injecter du liquide, l’amont doit fournir une pression suffisante. Deux grandes solutions pédagogiques apparaissent : pressuriser directement le réservoir ou utiliser une pompe/turbopompe.

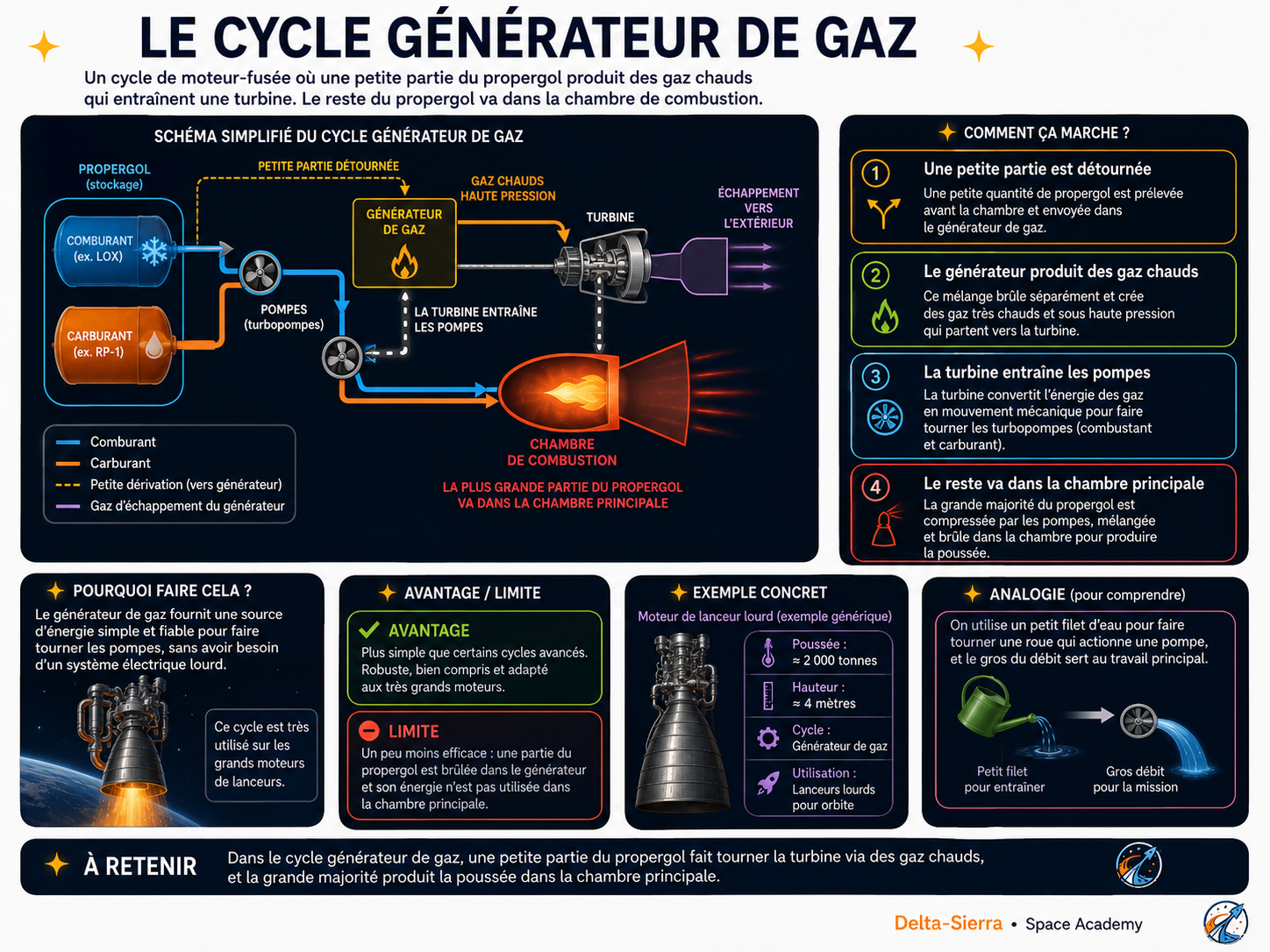

Une turbopompe associe une turbine, qui reçoit de l’énergie d’un gaz, et une pompe, qui augmente la pression du liquide. C’est l’une des machines les plus exigeantes d’un moteur performant.

4 — Vannes : décider quand et combien de fluide passe

Une vanne ouvre, ferme ou module un passage. Elle doit bouger à la vitesse demandée, rester étanche lorsqu’elle est fermée et ne pas se bloquer dans un état dangereux. Les vannes participent donc à la séquence de démarrage et au contrôle du débit.

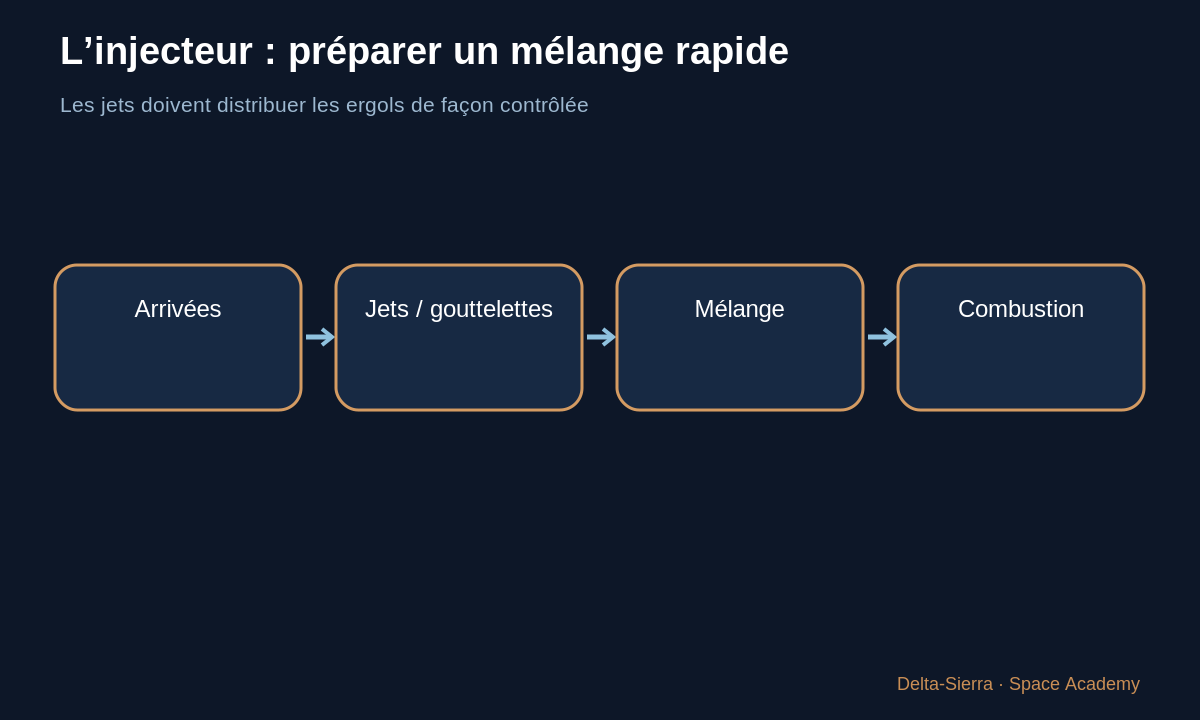

5 — Injecteur : le mélange commence ici

L’injecteur distribue carburant et comburant dans la chambre. L’objectif est de favoriser un mélange rapide et régulier. Une mauvaise distribution peut créer des zones trop chaudes, une combustion incomplète ou des instabilités.

L’injecteur n’est donc pas une simple pomme de douche agrandie : sa géométrie fait partie du comportement dynamique de la combustion.

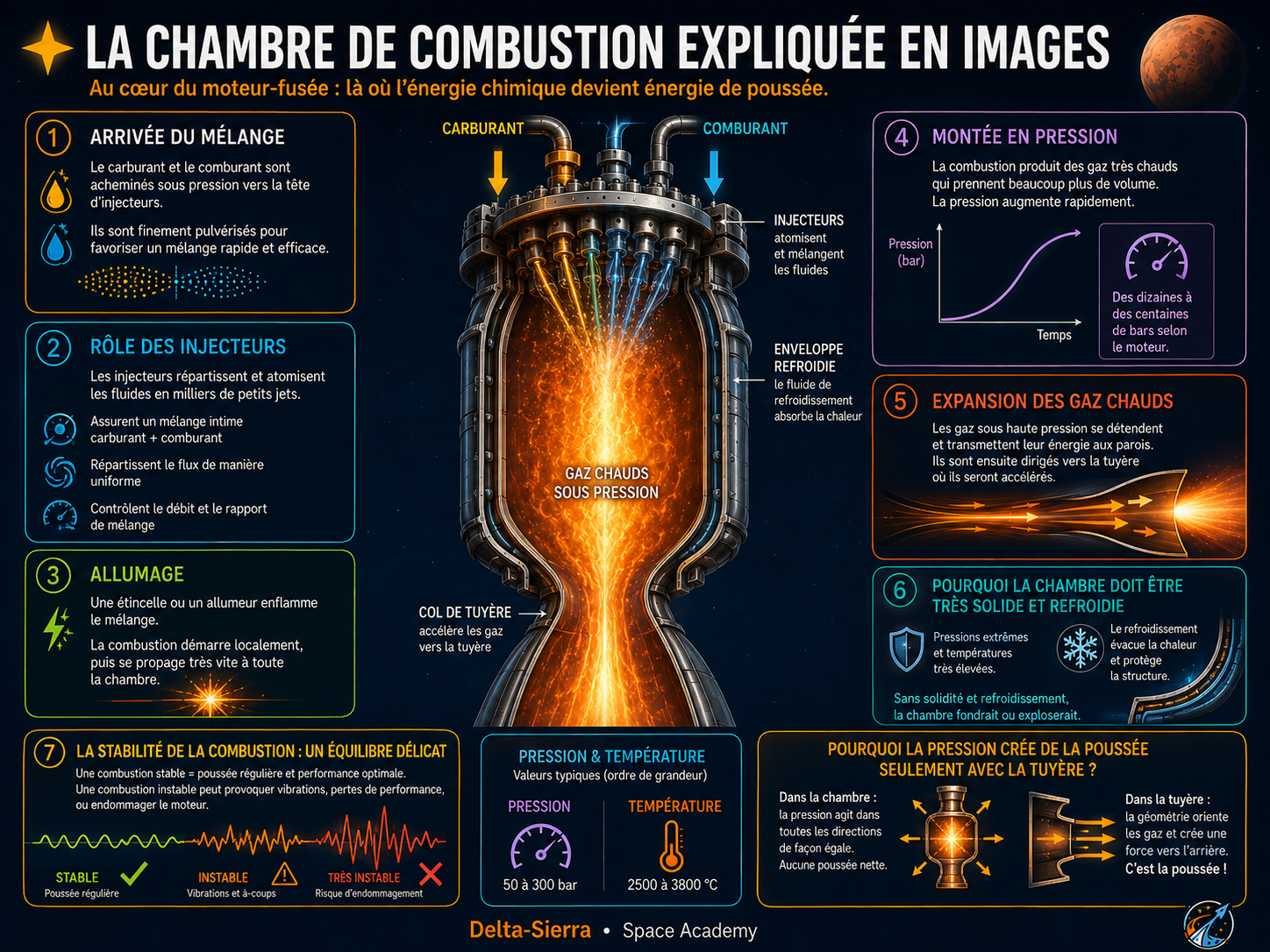

6 — Chambre de combustion : pression, chaleur et stabilité

La réaction produit des gaz à très haute température et pression. La chambre doit rester mécaniquement intacte et la combustion doit rester stable. Un moteur peut produire la bonne poussée moyenne tout en subissant des oscillations destructrices : l’ingénierie ne se réduit donc pas au chiffre de poussée.

7 — Pourquoi le moteur ne fond-il pas immédiatement ?

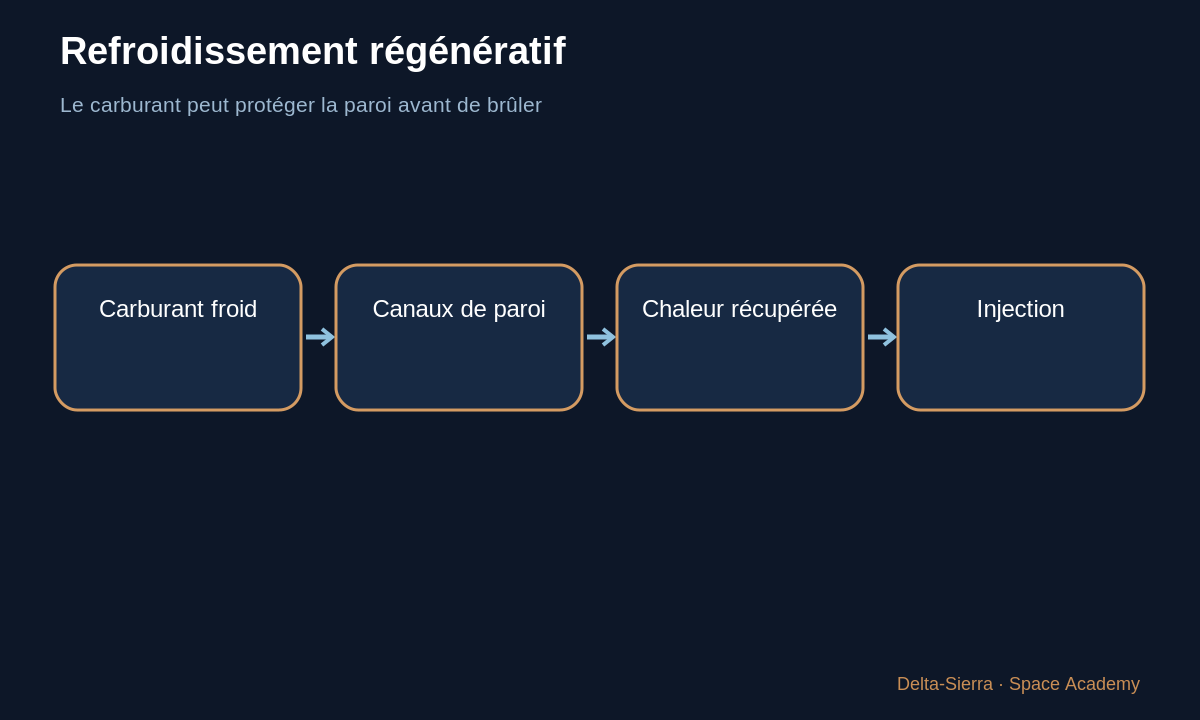

Une méthode courante est le refroidissement régénératif : un ergol froid circule dans des canaux autour de la chambre et de la tuyère, absorbe de la chaleur, puis rejoint le cycle moteur.

La paroi est donc à la fois structure, échangeur thermique et frontière entre gaz extrêmement chauds et fluide refroidissant.

8 — Col et tuyère : transformer chaleur et pression en vitesse

La section la plus étroite s’appelle le col. Dans des conditions adaptées, l’écoulement y atteint Mach 1. La partie divergente transforme ensuite une partie de l’énergie thermique/pression en vitesse dirigée vers l’arrière.

C’est pourquoi la géométrie de tuyère influence débit, pression de sortie et vitesse de jet — donc la poussée.

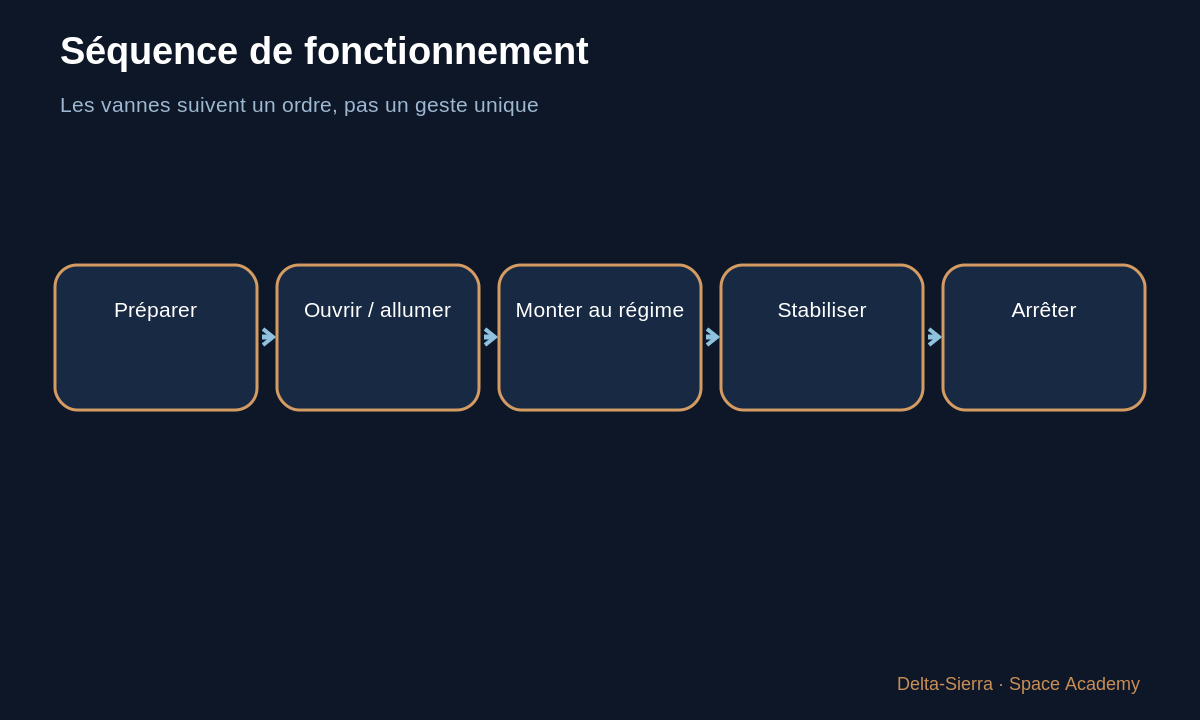

9 — Démarrer un moteur est une chorégraphie

Ouvrir tout simultanément pourrait provoquer mélange au mauvais endroit, surpression, retour de flamme ou démarrage instable. Les moteurs suivent donc une séquence : préparation des circuits, mise en pression, mouvement des turbomachines, allumage, ouverture progressive, montée vers le régime nominal.

L’arrêt suit lui aussi une séquence pour éviter de laisser des mélanges réactifs ou des températures dangereuses.

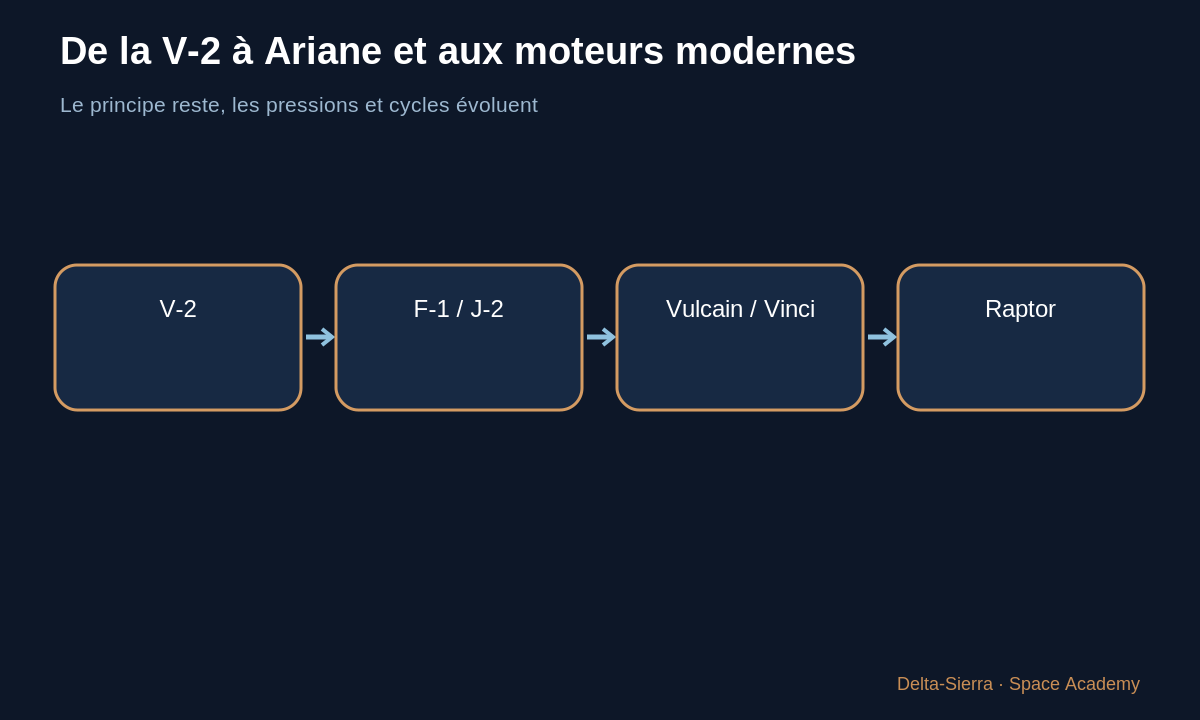

10 — Histoire : sophistication croissante, principe stable

Les moteurs des pionniers, la V-2, les énormes F-1 de Saturn V, les moteurs cryogéniques J-2, les familles européennes Vulcain/Vinci et les moteurs méthane modernes n’ont pas la même architecture. Mais ils partagent la même chaîne fondamentale : stocker, alimenter, mélanger, brûler, accélérer, contrôler.

L’histoire technique devient alors lisible : chaque génération cherche plus de performance, de contrôle, de durée de vie, de réallumage ou de réutilisation tout en maîtrisant les mêmes contraintes physiques de base.
