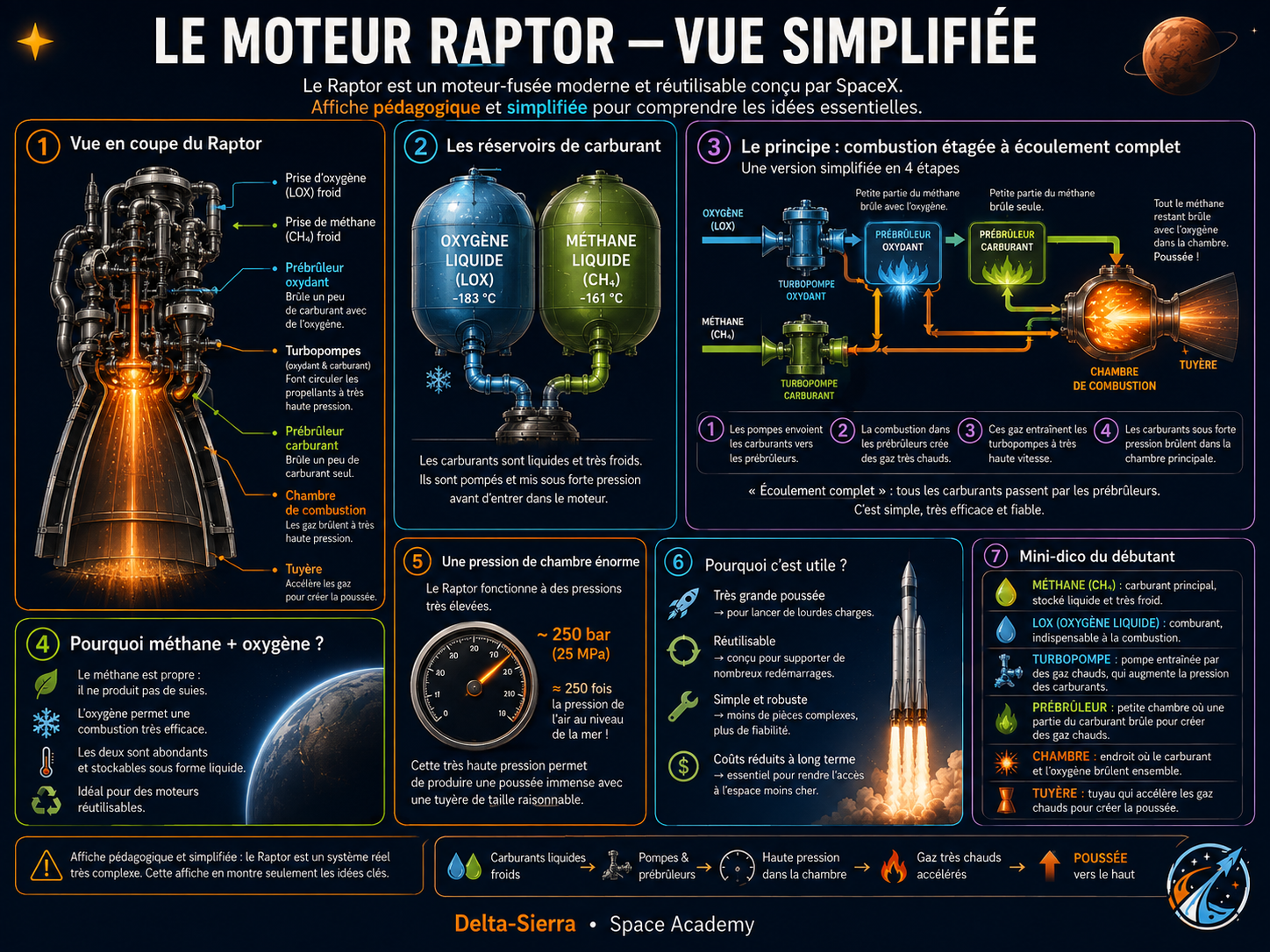

Comprendre le moteur Raptor — du principe simple au cycle full-flow

1 — Ne commençons pas par « full-flow staged combustion »

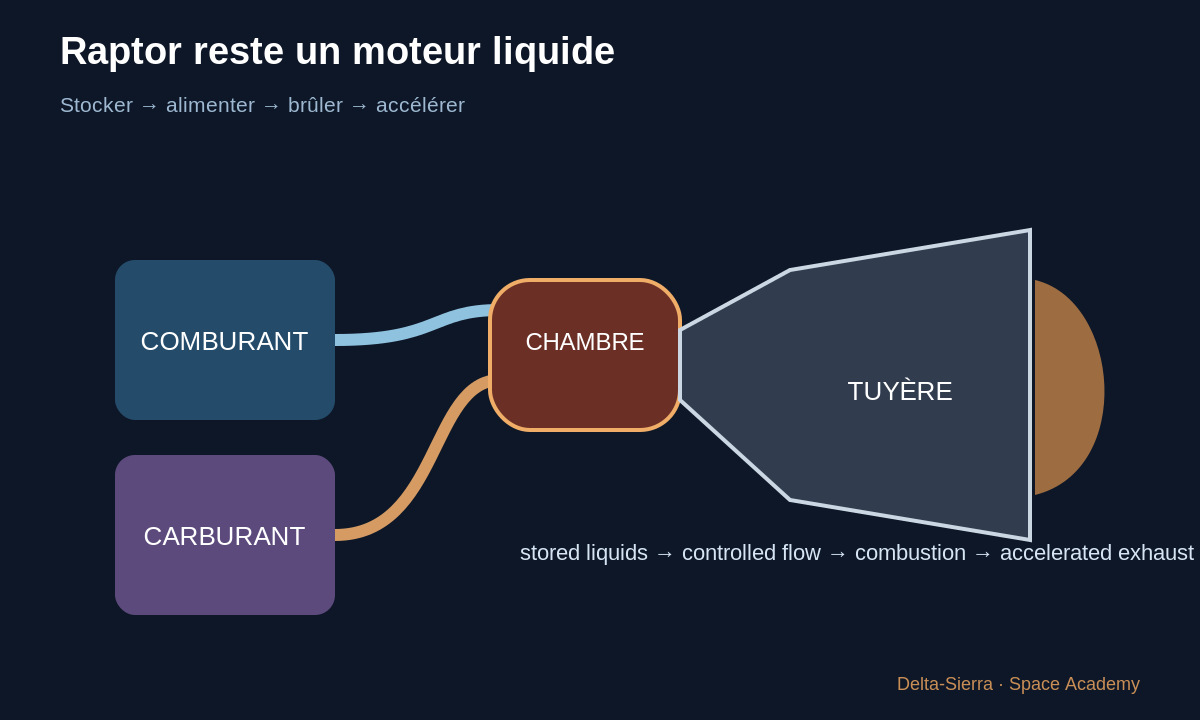

Raptor est d’abord un moteur liquide : deux ergols arrivent dans une chambre, réagissent, produisent des gaz chauds puis une tuyère accélère ces gaz. Si cette chaîne de base est comprise, le cycle complexe devient une façon sophistiquée d’alimenter les pompes et de récupérer l’énergie plutôt qu’un nouveau principe de propulsion.

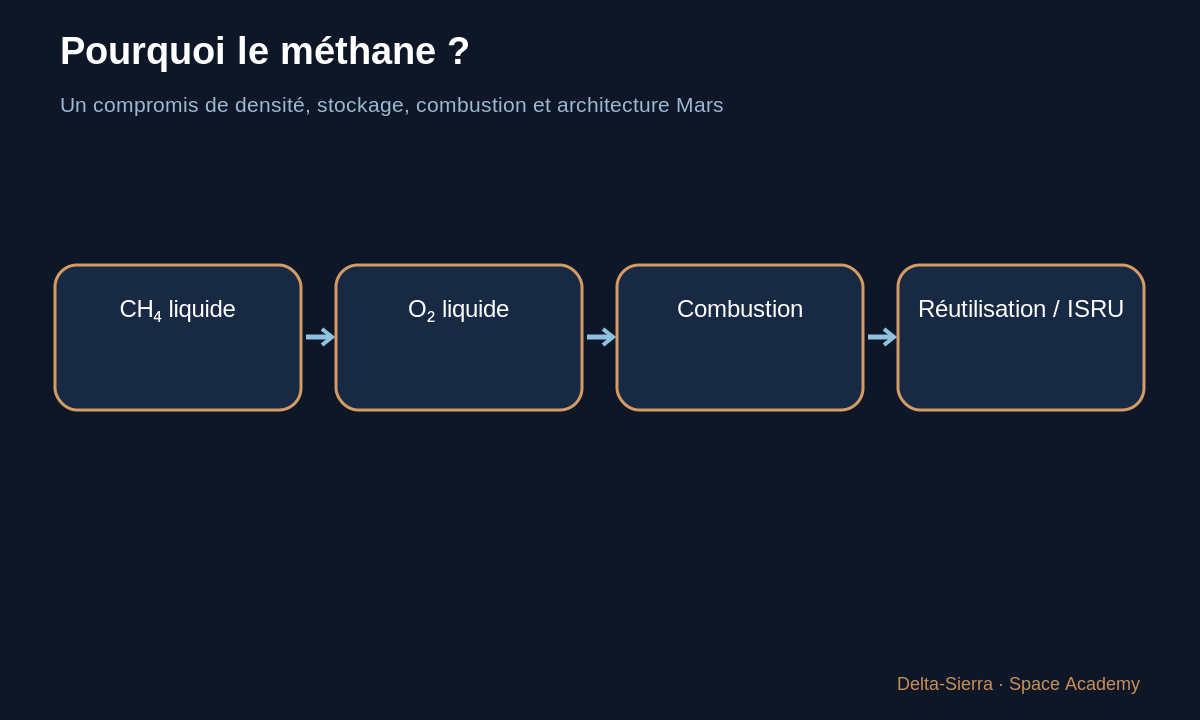

2 — Méthalox : que signifie le mot ?

Méthalox combine méthane et oxygène liquide. CH₄ signifie une molécule contenant un atome de carbone et quatre atomes d’hydrogène ; O₂ signifie une molécule d’oxygène composée de deux atomes d’oxygène.

3 — Pourquoi faut-il des turbopompes aussi puissantes ?

Un moteur à forte pression de chambre doit fournir des ergols à une pression encore suffisante pour traverser conduites et injecteurs. Les turbopompes transforment l’énergie disponible dans le cycle en pression de liquide.

La difficulté est circulaire : il faut de l’énergie pour pomper les ergols qui permettront justement de produire de l’énergie. Le cycle moteur décrit la manière dont on organise cette boucle.

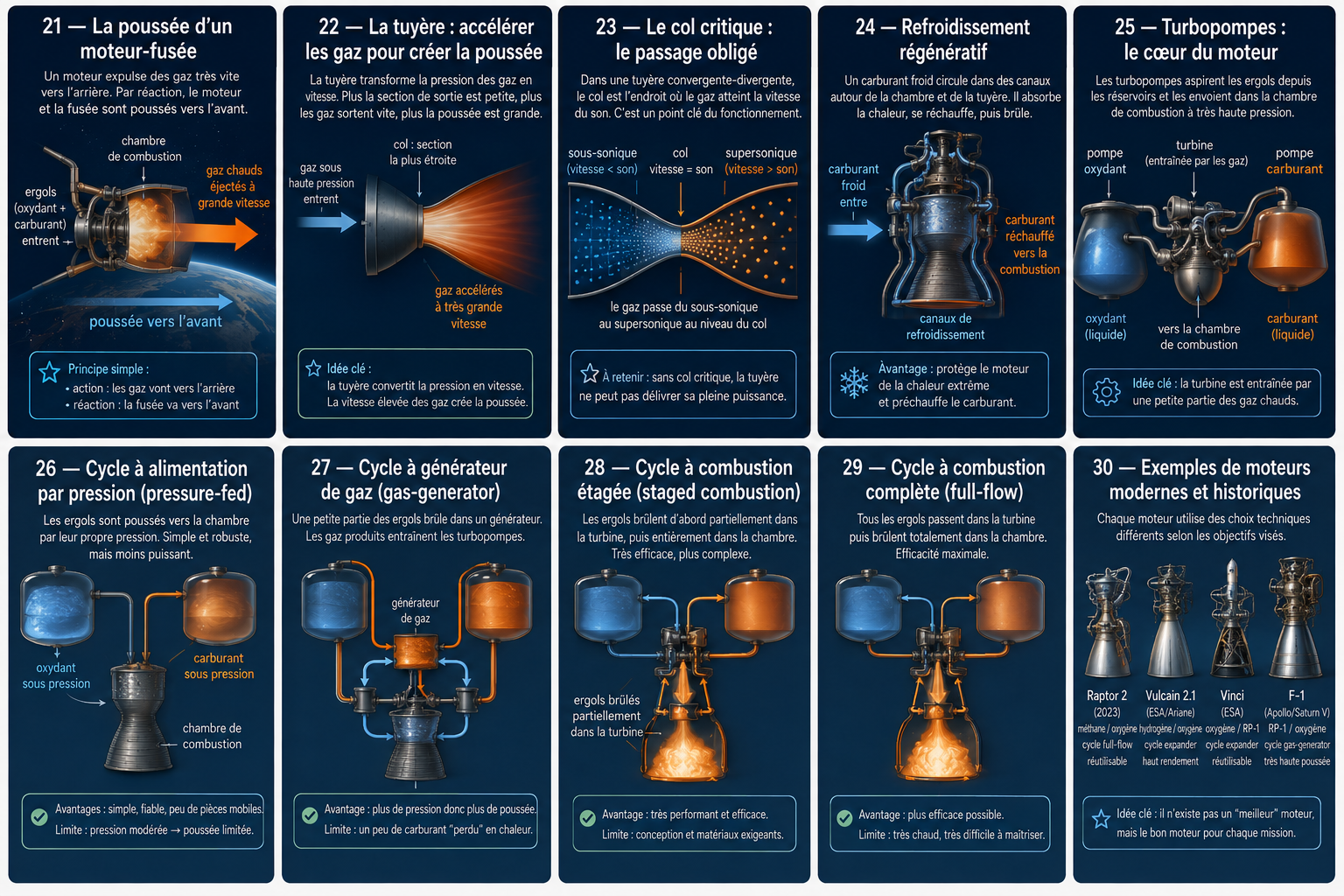

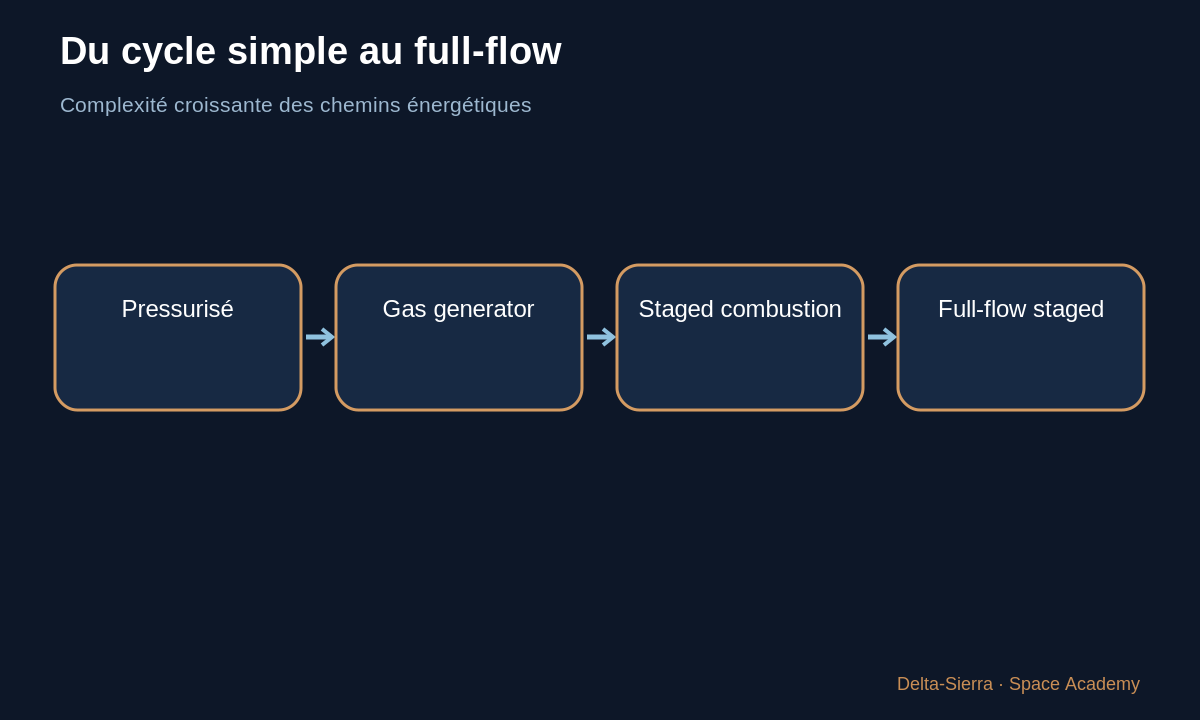

4 — Trois idées de cycles pour comprendre la progression

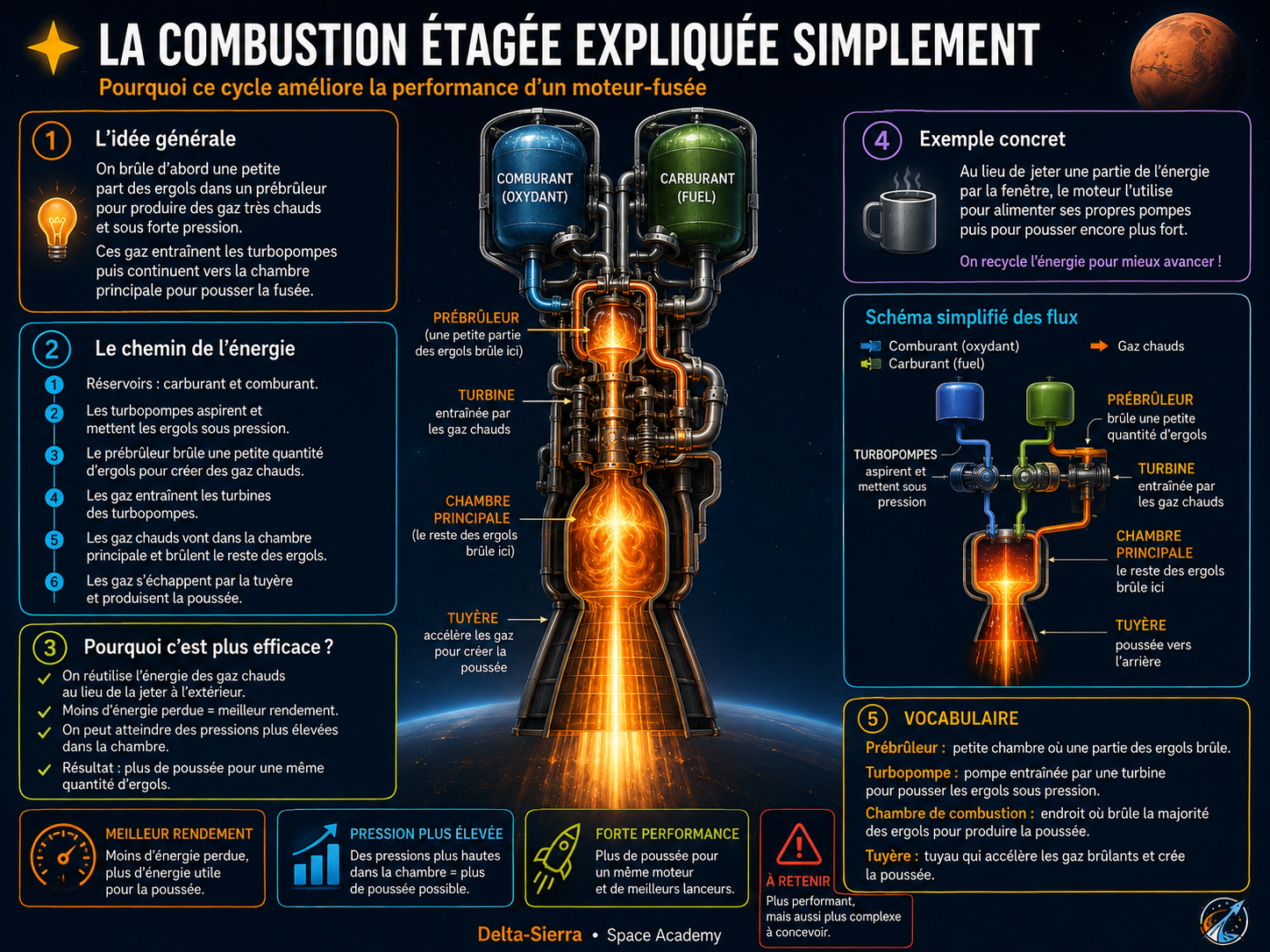

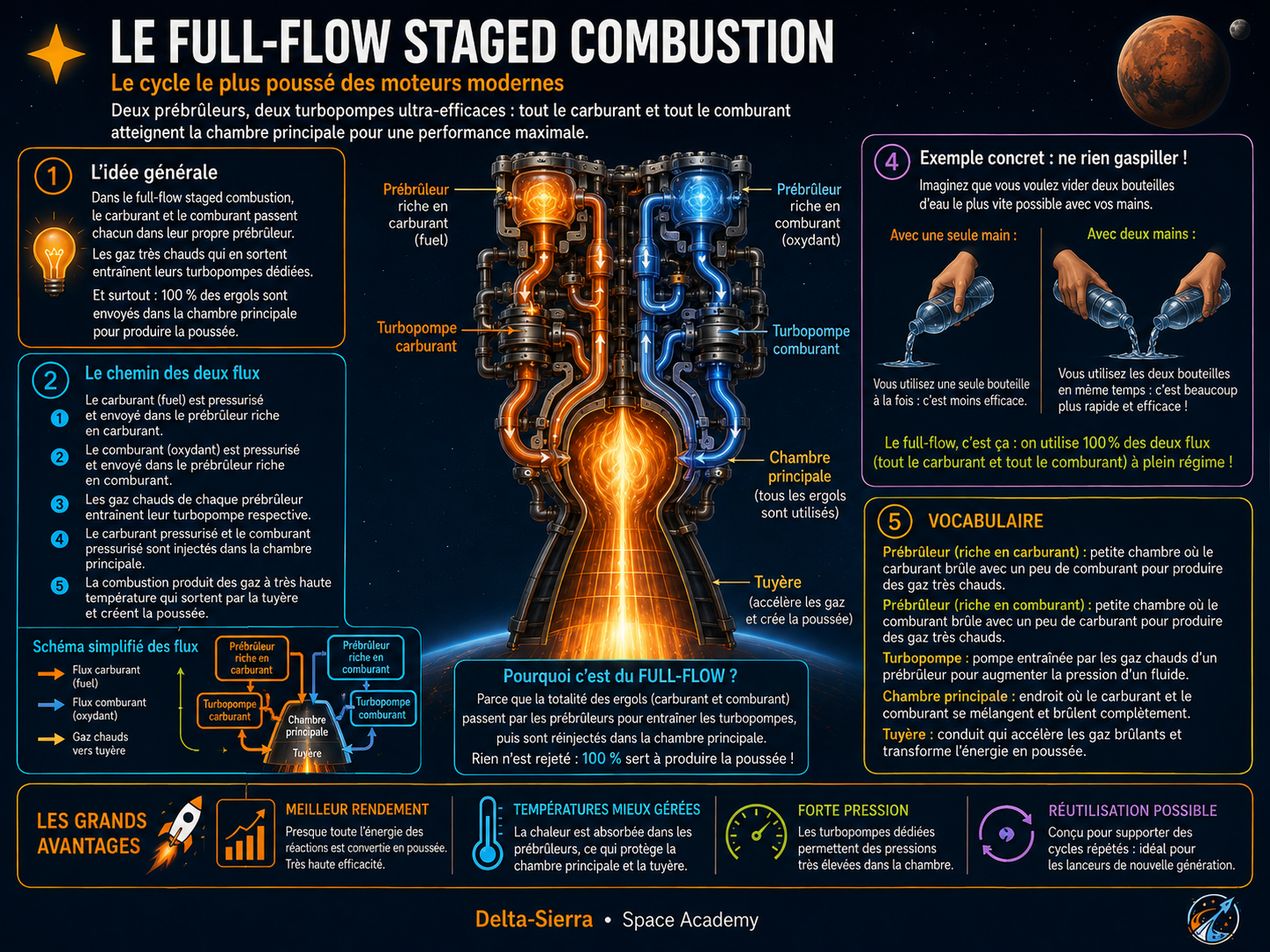

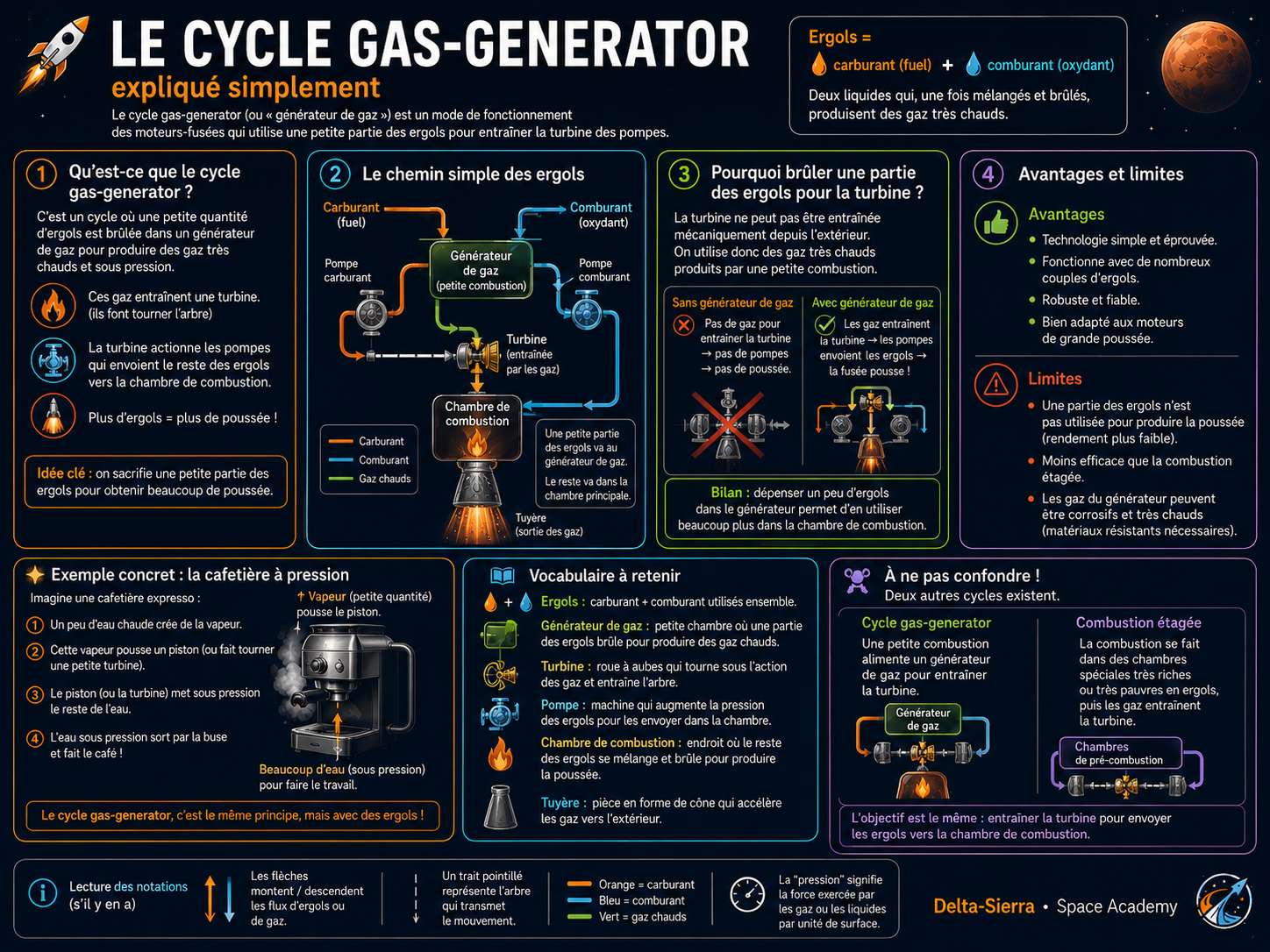

Dans un générateur de gaz, une petite partie des ergols produit un gaz qui entraîne une turbine puis est évacué sans passer entièrement par la chambre principale. Dans une combustion étagée, le gaz de prébrûleur est réinjecté dans la chambre principale. Dans un full-flow staged combustion, les deux grandes branches d’ergols passent par des prébrûleurs/turbines avant la chambre.

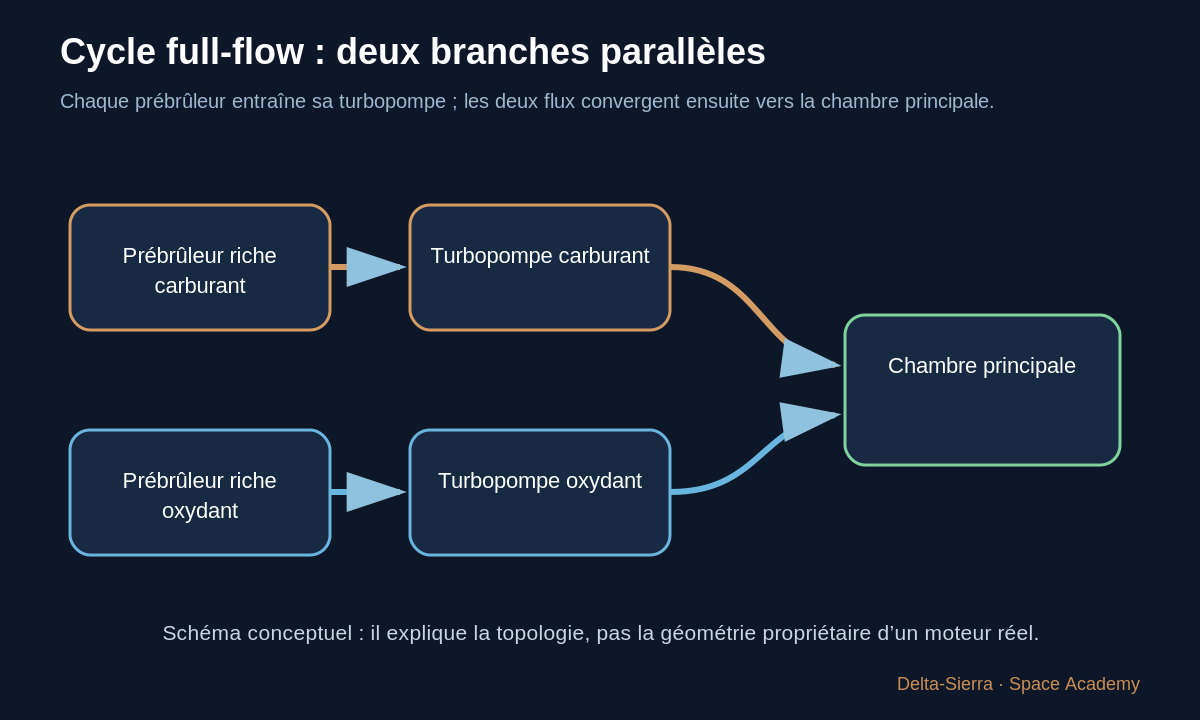

NASA a démontré aux États-Unis un cycle full-flow avec un prébrûleur riche en carburant pour la turbopompe carburant et un prébrûleur riche en oxydant pour la turbopompe oxygène. Le principe permet notamment de répartir le travail des turbines et d’éviter certains mélanges indésirables aux joints.

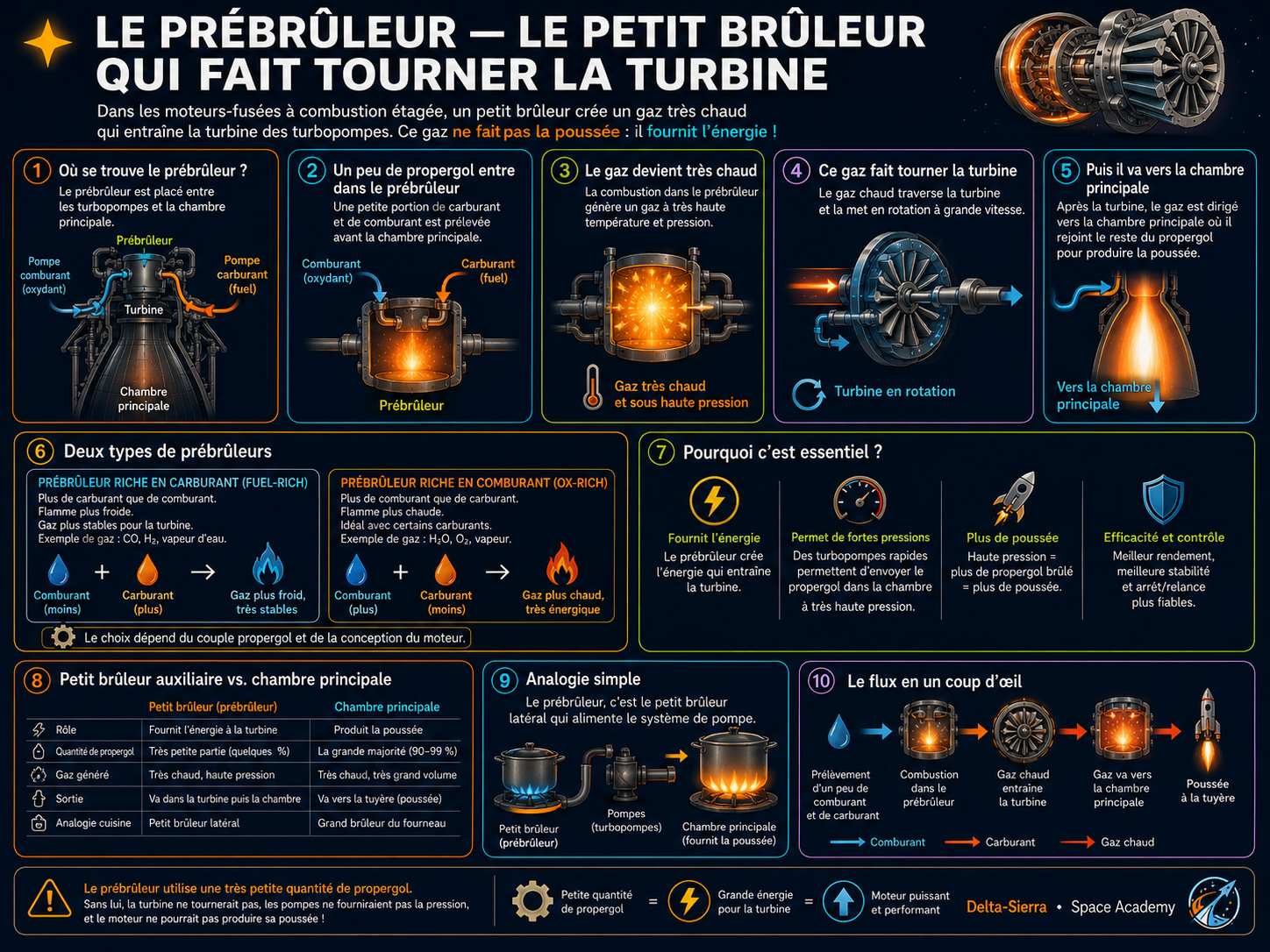

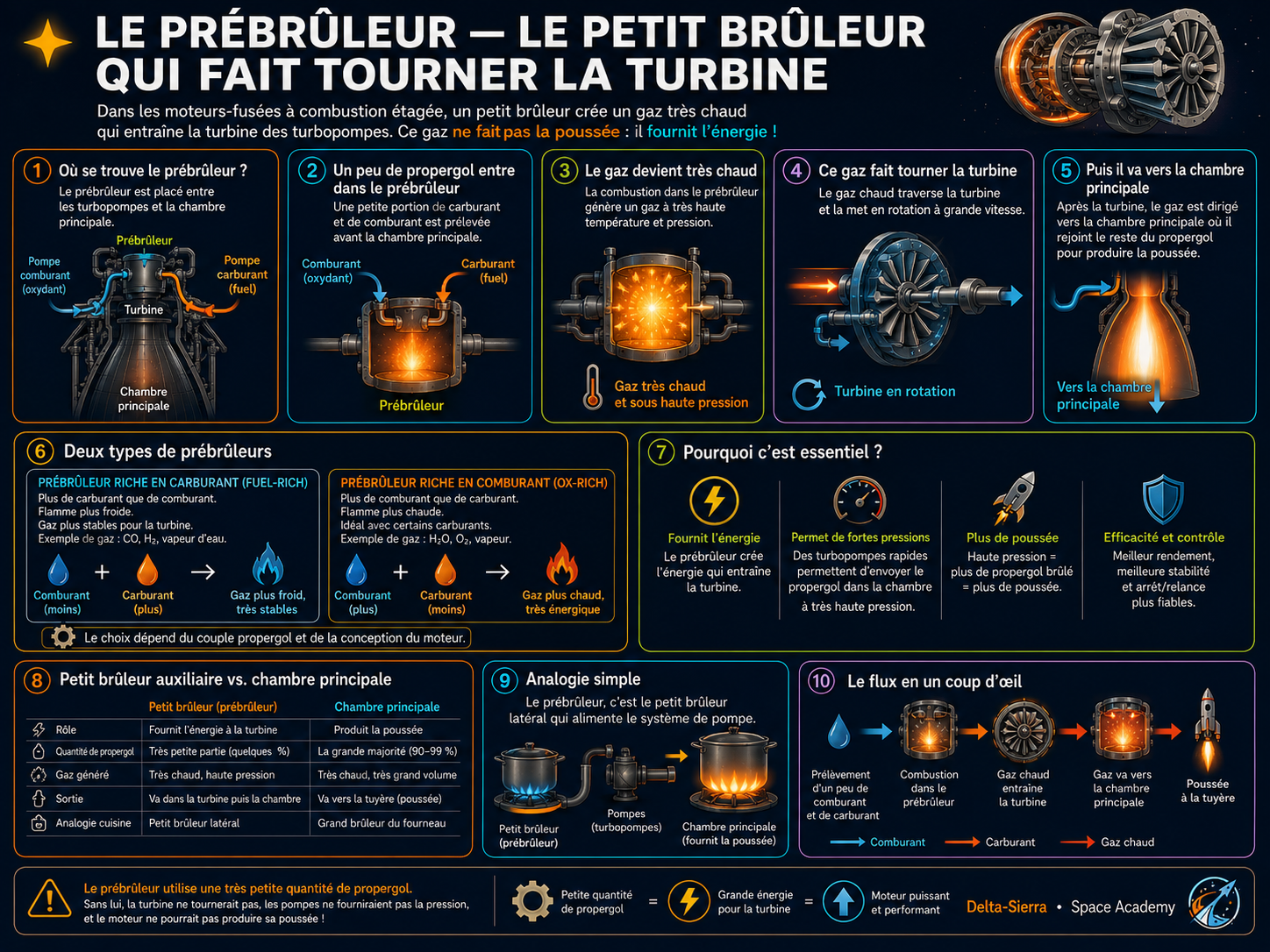

5 — Riche en carburant ? Riche en oxydant ?

Un prébrûleur ne cherche pas forcément le mélange qui donnerait la combustion complète la plus chaude. On peut volontairement utiliser un mélange contenant un excès de carburant ou un excès d’oxydant afin de produire un gaz compatible avec la turbine et le reste du cycle.

Attention : ce schéma est conceptuel. Les détails de séquence, pressions, rapports de mélange et géométries d’un moteur précis doivent provenir de données publiées ou rester indiqués comme non publics.

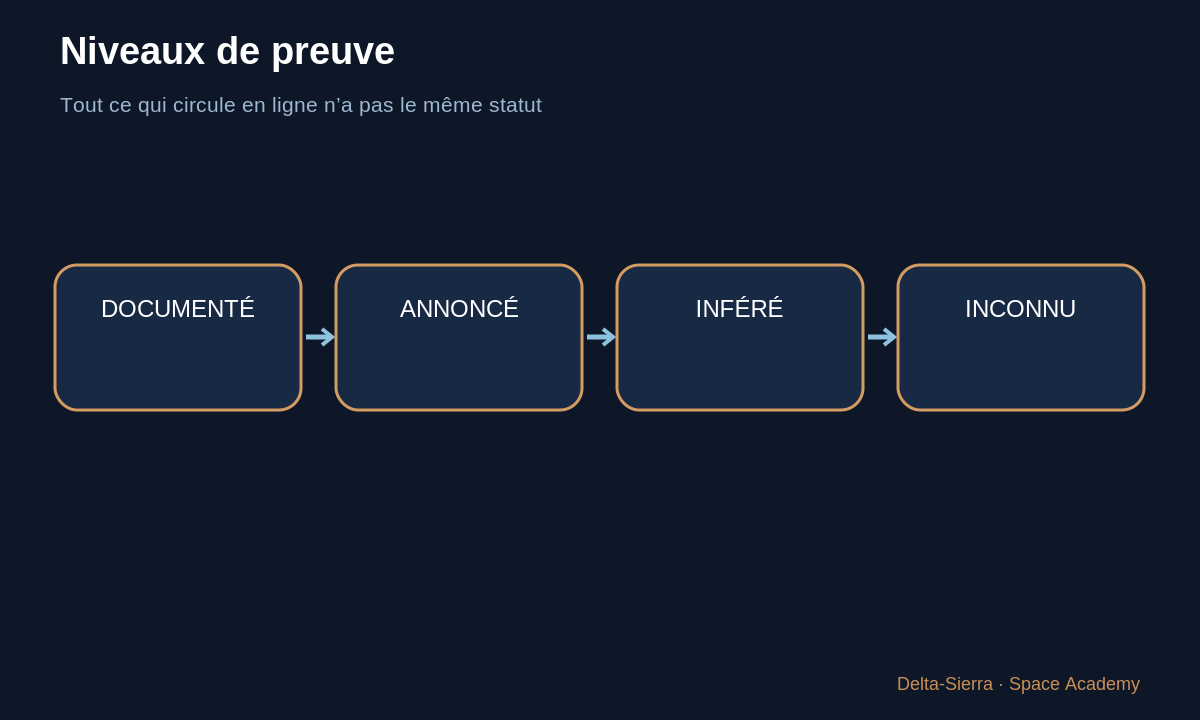

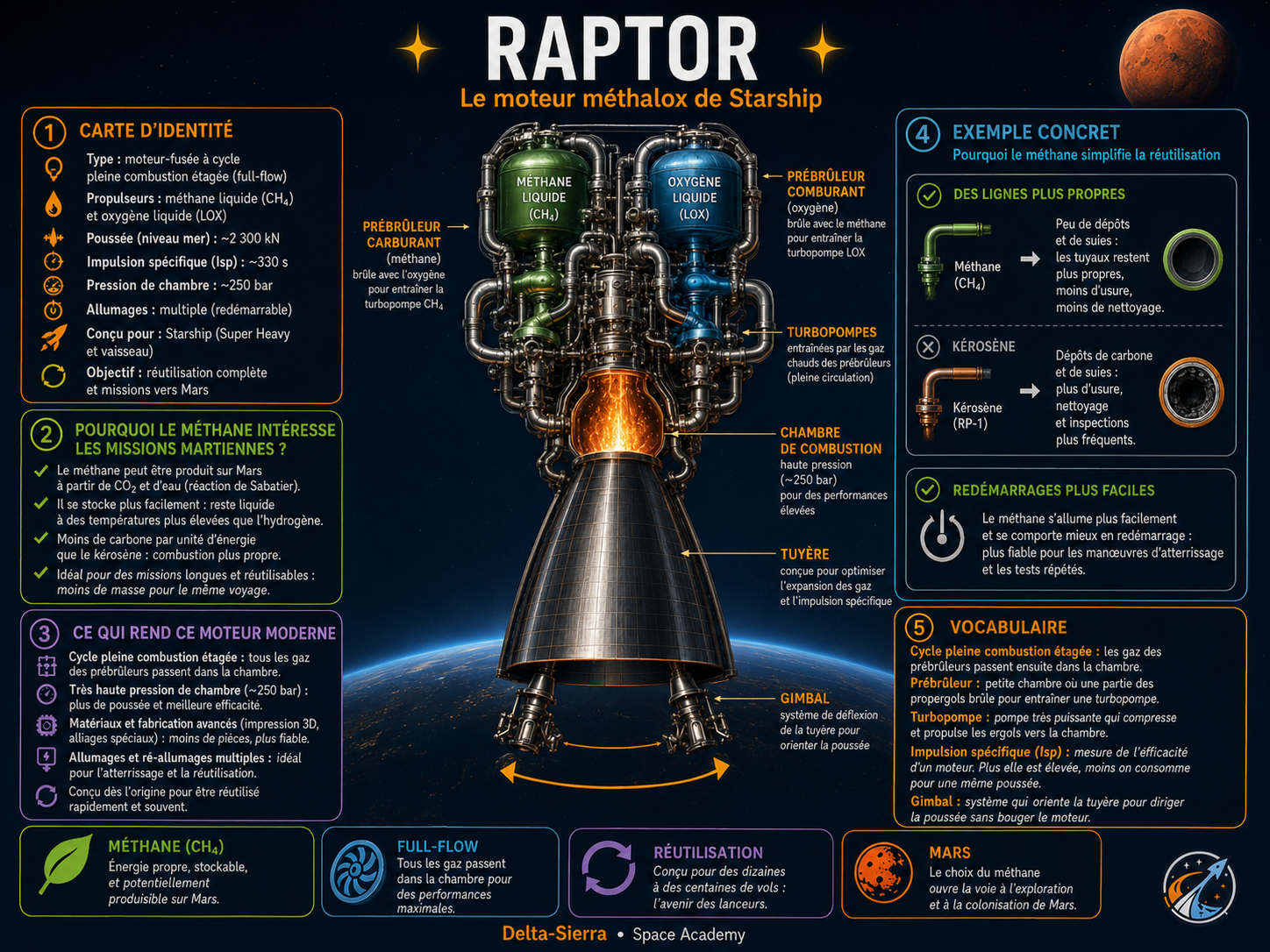

6 — Raptor 1, Raptor 2, Raptor 3 : la règle des niveaux de preuve

La famille Raptor a évolué. Mais l’Académie ne doit pas transformer des photographies, messages ou estimations communautaires en caractéristiques certifiées. Toute affirmation sera classée.

🏭 DONNÉE CONSTRUCTEUR = valeur explicitement publiée par le constructeur. 📏 MESURÉ = mesure ou donnée d’essai publiée. ANNONCÉ = objectif ou description publique qui peut évoluer. INCONNU = détail non suffisamment documenté ; nous préférons écrire « non public » plutôt que d’inventer.

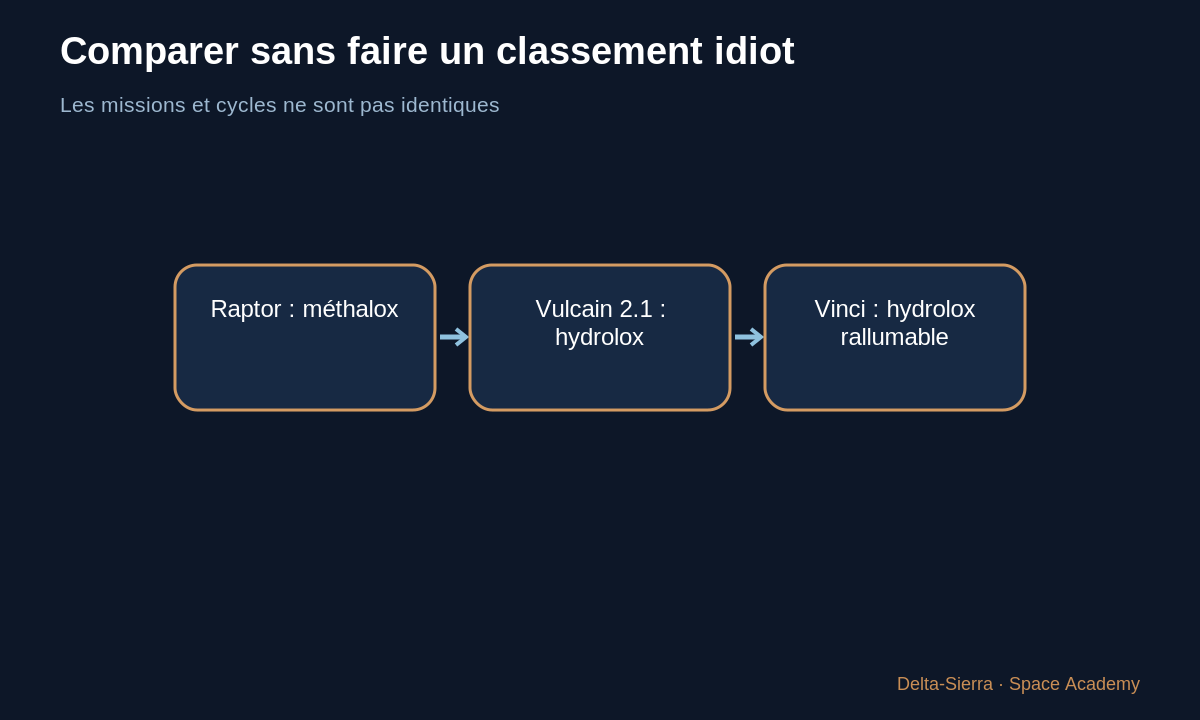

7 — Comparer Raptor, Vulcain et Vinci sans fabriquer un concours

ESA documente Vulcain 2.1 comme moteur principal cryogénique oxygène/hydrogène d’Ariane 6, avec deux turbopompes et plus de 1 370 kN de poussée. Vinci est un moteur d’étage supérieur oxygène/hydrogène conçu pour être rallumé plusieurs fois.

Comparer ces moteurs doit donc commencer par leur mission. Un moteur de premier étage, un moteur d’étage supérieur réallumable et un moteur pensé pour une architecture réutilisable ne sont pas optimisés pour exactement la même tâche. Le meilleur moteur est celui qui sert le mieux son système et sa mission.

8 — Ce que le full-flow ne supprime pas

Un cycle sophistiqué ne supprime ni instabilité de combustion, ni fatigue, ni échauffement, ni cavitation, ni contraintes de matériaux, ni difficulté de démarrage. Il redistribue les contraintes et offre certains avantages au prix d’une architecture de commande plus complexe.

La fiabilité réelle vient d’essais, de fabrication maîtrisée, de marges, d’instrumentation et de retour d’expérience — pas du nom du cycle.

9 — Pourquoi ce moteur intéresse une architecture martienne

Si un véhicule Terre–Mars ou martien utilise méthane et oxygène, la possibilité de produire à terme ces ergols localement peut modifier la logistique. Mais « les molécules existent sur Mars » ne signifie pas « le carburant est gratuit ». Il faut extraire eau ou hydrogène, obtenir CO₂, produire, purifier, liquéfier, stocker et transférer les ergols.

Le cours sur Raptor se relie donc directement à électrolyse, Sabatier, cryogénie, énergie, stockage, maintenance et ISRU.

10 — Ce que nous apprend réellement Raptor

Le grand intérêt pédagogique de Raptor n’est pas de mémoriser une fiche technique susceptible d’évoluer. C’est d’apprendre comment une idée simple — éjecter de la masse rapidement — devient un système où chimie, turbomachines, thermique, contrôle, matériaux et exploitation doivent fonctionner simultanément.
