Missions finales: construire une architecture Mars complète et résiliente
Le problème à résoudre
Question de départ. Comment vérifier qu’une architecture martienne complète reste cohérente lorsque tous les budgets — masse, énergie, eau, oxygène, nourriture et secours — sont réunis ?
Intuition. Tout ce dossier est un scénario pédagogique construit pour apprendre à fermer une architecture. Les valeurs numériques ci-dessous ne décrivent ni un plan NASA, ni un plan SpaceX, ni une mission certifiée.
Repère concret. L'objectif est de comprendre la méthode de fermeture des budgets et des marges, pas de donner l'illusion qu'une mission humaine vers Mars peut être validée par quelques nombres isolés.
CARTE DE MAÎTRISE · MODULE 16
Quatre repères à maîtriser — Missions finales: construire une architecture Mars complète et résiliente
Dossier corrigé quantitatif de référence - scénario pédagogique complet
- Définition
- Tout ce dossier est un scénario pédagogique construit pour apprendre à fermer une architecture. Les valeurs numériques ci-dessous ne décrivent ni un plan NASA, ni un plan SpaceX, ni une mission certifiée.
- Intuition ou cas concret
- Six personnes effectuent une campagne de surface de 500 sols après deux cargos précurseurs.
- Repère quantitatif
- L'objectif est de comprendre la méthode de fermeture des budgets et des marges, pas de donner l'illusion qu'une mission humaine vers Mars peut être validée par quelques nombres isolés.
- Limite ou critère de vigilance
- Dans une étude réelle, chaque hypothèse devrait être remplacée par une donnée de conception sourcée, une exigence approuvée ou une mesure d'essai.
Exercice guidé — Dossier corrigé quantitatif de référence - scénario pédagogique complet
Examinez « Dossier corrigé quantitatif de référence - scénario pédagogique complet » à partir du repère suivant : L'objectif est de comprendre la méthode de fermeture des budgets et des marges, pas de donner l'illusion qu'une mission humaine vers Mars peut être validée par quelques nombres isolés. Expliquez ce que vous vérifiez, comment vous interprétez le résultat et quelle décision en découle. Testez ensuite la robustesse de cette décision avec la limite suivante : Dans une étude réelle, chaque hypothèse devrait être remplacée par une donnée de conception sourcée, une exigence approuvée ou une mesure d'essai.
Corrigé raisonné — Dossier corrigé quantitatif de référence - scénario pédagogique complet
- Point de départ
- Tout ce dossier est un scénario pédagogique construit pour apprendre à fermer une architecture. Les valeurs numériques ci-dessous ne décrivent ni un plan NASA, ni un plan SpaceX, ni une mission certifiée.
- Indice du cas
- L'objectif est de comprendre la méthode de fermeture des budgets et des marges, pas de donner l'illusion qu'une mission humaine vers Mars peut être validée par quelques nombres isolés.
- Réserve à appliquer
- Dans une étude réelle, chaque hypothèse devrait être remplacée par une donnée de conception sourcée, une exigence approuvée ou une mesure d'essai.
- Conclusion
- Il les reçoit s'il annonce ses hypothèses, définit les unités, ferme ses budgets, montre les interfaces et prend une décision cohérente avec les marges qu'il a lui-même calculées.
Registre initial des hypothèses
- Définition
- Tout ce dossier est un scénario pédagogique construit pour apprendre à fermer une architecture. Les valeurs numériques ci-dessous ne décrivent ni un plan NASA, ni un plan SpaceX, ni une mission certifiée.
- Intuition ou cas concret
- Six personnes effectuent une campagne de surface de 500 sols après deux cargos précurseurs.
- Repère quantitatif
- L'objectif est de comprendre la méthode de fermeture des budgets et des marges, pas de donner l'illusion qu'une mission humaine vers Mars peut être validée par quelques nombres isolés.
- Limite ou critère de vigilance
- Dans une étude réelle, chaque hypothèse devrait être remplacée par une donnée de conception sourcée, une exigence approuvée ou une mesure d'essai.
Exercice guidé — Registre initial des hypothèses
Dans le cas « Registre initial des hypothèses », servez-vous de ce repère : L'objectif est de comprendre la méthode de fermeture des budgets et des marges, pas de donner l'illusion qu'une mission humaine vers Mars peut être validée par quelques nombres isolés. Présentez le contrôle à effectuer, la marge à surveiller et la décision qui en résulte. N’acceptez la conclusion qu’après avoir pris en compte cette contrainte : Dans une étude réelle, chaque hypothèse devrait être remplacée par une donnée de conception sourcée, une exigence approuvée ou une mesure d'essai.
Corrigé raisonné — Registre initial des hypothèses
- Point de départ
- Tout ce dossier est un scénario pédagogique construit pour apprendre à fermer une architecture. Les valeurs numériques ci-dessous ne décrivent ni un plan NASA, ni un plan SpaceX, ni une mission certifiée.
- Indice du cas
- L'objectif est de comprendre la méthode de fermeture des budgets et des marges, pas de donner l'illusion qu'une mission humaine vers Mars peut être validée par quelques nombres isolés.
- Réserve à appliquer
- Dans une étude réelle, chaque hypothèse devrait être remplacée par une donnée de conception sourcée, une exigence approuvée ou une mesure d'essai.
- Conclusion
- Il les reçoit s'il annonce ses hypothèses, définit les unités, ferme ses budgets, montre les interfaces et prend une décision cohérente avec les marges qu'il a lui-même calculées.
Fermer le budget d’eau avant de parler de confort
- Définition
- Tout ce dossier est un scénario pédagogique construit pour apprendre à fermer une architecture. Les valeurs numériques ci-dessous ne décrivent ni un plan NASA, ni un plan SpaceX, ni une mission certifiée.
- Intuition ou cas concret
- Six personnes effectuent une campagne de surface de 500 sols après deux cargos précurseurs.
- Repère quantitatif
- L'objectif est de comprendre la méthode de fermeture des budgets et des marges, pas de donner l'illusion qu'une mission humaine vers Mars peut être validée par quelques nombres isolés.
- Limite ou critère de vigilance
- Dans une étude réelle, chaque hypothèse devrait être remplacée par une donnée de conception sourcée, une exigence approuvée ou une mesure d'essai.
Exercice guidé — Fermer le budget d’eau avant de parler de confort
Pour maîtriser « Fermer le budget d’eau avant de parler de confort », reliez le raisonnement à ce repère : L'objectif est de comprendre la méthode de fermeture des budgets et des marges, pas de donner l'illusion qu'une mission humaine vers Mars peut être validée par quelques nombres isolés. Dites ce qu’il prouve réellement, ce qu’il ne prouve pas et la décision que vous prendriez. La réponse doit intégrer cette limite : Dans une étude réelle, chaque hypothèse devrait être remplacée par une donnée de conception sourcée, une exigence approuvée ou une mesure d'essai.
Corrigé raisonné — Fermer le budget d’eau avant de parler de confort
- Point de départ
- Tout ce dossier est un scénario pédagogique construit pour apprendre à fermer une architecture. Les valeurs numériques ci-dessous ne décrivent ni un plan NASA, ni un plan SpaceX, ni une mission certifiée.
- Indice du cas
- L'objectif est de comprendre la méthode de fermeture des budgets et des marges, pas de donner l'illusion qu'une mission humaine vers Mars peut être validée par quelques nombres isolés.
- Réserve à appliquer
- Dans une étude réelle, chaque hypothèse devrait être remplacée par une donnée de conception sourcée, une exigence approuvée ou une mesure d'essai.
- Conclusion
- Il les reçoit s'il annonce ses hypothèses, définit les unités, ferme ses budgets, montre les interfaces et prend une décision cohérente avec les marges qu'il a lui-même calculées.
Oxygène et gaz: distinguer débit, stock et réserve d’urgence
- Définition
- Tout ce dossier est un scénario pédagogique construit pour apprendre à fermer une architecture. Les valeurs numériques ci-dessous ne décrivent ni un plan NASA, ni un plan SpaceX, ni une mission certifiée.
- Intuition ou cas concret
- Six personnes effectuent une campagne de surface de 500 sols après deux cargos précurseurs.
- Repère quantitatif
- L'objectif est de comprendre la méthode de fermeture des budgets et des marges, pas de donner l'illusion qu'une mission humaine vers Mars peut être validée par quelques nombres isolés.
- Limite ou critère de vigilance
- Dans une étude réelle, chaque hypothèse devrait être remplacée par une donnée de conception sourcée, une exigence approuvée ou une mesure d'essai.
Exercice guidé — Oxygène et gaz: distinguer débit, stock et réserve d’urgence
Traitez « Oxygène et gaz: distinguer débit, stock et réserve d’urgence » comme une décision à justifier. Le repère de contrôle est : L'objectif est de comprendre la méthode de fermeture des budgets et des marges, pas de donner l'illusion qu'une mission humaine vers Mars peut être validée par quelques nombres isolés. Expliquez son emploi, puis concluez en indiquant la marge ou le seuil qui vous ferait changer d’avis. Vérifiez aussi cette limite : Dans une étude réelle, chaque hypothèse devrait être remplacée par une donnée de conception sourcée, une exigence approuvée ou une mesure d'essai.
Corrigé raisonné — Oxygène et gaz: distinguer débit, stock et réserve d’urgence
- Point de départ
- Tout ce dossier est un scénario pédagogique construit pour apprendre à fermer une architecture. Les valeurs numériques ci-dessous ne décrivent ni un plan NASA, ni un plan SpaceX, ni une mission certifiée.
- Indice du cas
- L'objectif est de comprendre la méthode de fermeture des budgets et des marges, pas de donner l'illusion qu'une mission humaine vers Mars peut être validée par quelques nombres isolés.
- Réserve à appliquer
- Dans une étude réelle, chaque hypothèse devrait être remplacée par une donnée de conception sourcée, une exigence approuvée ou une mesure d'essai.
- Conclusion
- Il les reçoit s'il annonce ses hypothèses, définit les unités, ferme ses budgets, montre les interfaces et prend une décision cohérente avec les marges qu'il a lui-même calculées.
Les quinze modules précédents apprennent à calculer, à lire une architecture et à reconnaître les limites d’un raisonnement trop simple. Le module 16 ne présente presque aucun nouveau concept. Il demande au contraire des relier. C’est le moment où une équation de propulsion rencontre un budget de masse, où un calcul de consommation d’eau rencontre un stock de secours, où une panne de communication rencontre une règle d’autorité locale, et où une belle architecture doit prouver qu’elle reste exploitable quand la réalité ne respecte plus le scénario nominal.
Une étude finale n’a pas besoin d’imiter un programme NASA ou SpaceX. Elle doit être explicitement présentée comme une architecture pédagogique Delta-Sierra: hypothèses datées, calculs reproductibles, marges visibles et frontière claire entre ce qui est démontré aujourd’hui et ce qui relève d’une extrapolation d’ingénierie.
1. Le cahier des charges: commencer par les fonctions, pas par le véhicule préféré
Chaque équipe reçoit un objectif de campagne: pré-déployer du fret, transporter un équipage, poser les éléments essentiels, vivre assez longtemps pour traverser une fenêtre de retour, puis laisser derrière elle une infrastructure plus robuste qu’à l’arrivée. Le premier travail consiste à transformer cet objectif en fonctions: énergie, air, eau, nourriture, thermique, communications, mobilité, maintenance, médical, refuge, stockage, production locale et retour.
2. Construire l’architecture en chaînes fonctionnelles
Une bonne architecture se lit de gauche à droite: ressource d’entrée, transformation, stockage, distribution, usage, mesure, maintenance et mode dégradé. L’eau, par exemple, n’est pas seulement un réservoir. Il faut une source, une extraction, une purification, un stockage, une distribution, une récupération, des analyses de qualité et une stratégie si un contaminant interdit l’usage d’une boucle.
Pour chaque fonction vitale, la fiche finale doit indiquer: le moyen nominal, le moyen de secours, la durée pendant laquelle le secours tient, la manière de détecter la panne, la ressource commune susceptible de faire tomber les deux voies et l’action humaine ou automatique attendue. Ce tableau devient la colonne vertébrale de la revue de conception.
3. Fermer les budgets avant de discuter du décor
Une architecture qui ne ferme pas ses budgets n’est pas une architecture. Elle doit au minimum suivre masse, énergie, puissance de pointe, eau, oxygène, nourriture, volume habitable, stockage de données, capacité de communications, pièces de rechange et temps d’équipage. Les valeurs peuvent être pédagogiques, mais leur origine doit être expliquée.
Stock minimal protégé — séparer besoin nominal, réserve d’urgence et incertitude
- 1 — Question concrète
- Quelle quantité faut-il protéger avant une période sans ravitaillement fiable ni production de remplacement garantie ?
- 2 — Intuition sans symboles
- On couvre d’abord la consommation prévue pendant la période isolée, puis on ajoute une réserve d’urgence volontairement sanctuarisée et une marge d’incertitude séparée.
- 3 — Grandeurs
- S_min est le stock minimal protégé ; q_moy le débit moyen vérifié ; t_iso la durée sans soutien ; S_urg la réserve d’urgence ; U la marge d’incertitude.
- 4 — Formule
- S_min = q_moy × t_iso + S_urg + U
- 5 — Lecture
- Le stock minimal égale la consommation moyenne multipliée par la durée isolée, plus la réserve d’urgence, plus la marge d’incertitude.
- 6 — Symboles et sens
- Le produit débit-temps représente le besoin nominal ; les deux termes ajoutés représentent deux protections de nature différente.
- 7 — Prononciation
- esse minimum égale q moyen fois té iso, plus esse urgence, plus U.
- 8 — Unités
- Si q_moy est en unités/jour et t_iso en jours, leur produit est en unités ; S_urg, U et S_min utilisent la même unité de stock.
- 9 — Convention
- Ne jamais compter deux fois la même protection. Si U provient d’une fraction d’incertitude, cette fraction s’applique au besoin nominal ; la réserve d’urgence reste distincte si elle protège une contingence différente.
- 10 — Pourquoi cette opération
- Le débit multiplié par le temps donne la consommation nominale ; les additions protègent séparément l’urgence et l’incertitude.
- 11 — Hypothèses
- Le débit moyen représente réellement l’intervalle, le stock est accessible et qualifié, et aucune dégradation non modélisée n’en rend une partie inutilisable.
- 12 — Contrôle d’unités
- unités/jour × jours = unités ; les additions ne sont valides que si tous les termes sont exprimés dans cette même unité.
- 13 — Cas numérique
- À 18 unités/jour pendant 45 jours, le besoin nominal vaut 810 unités. Une incertitude de 15 % ajoute 121,5 unités et une réserve d’urgence de 81 unités conduit à S_min = 1 012,5 unités.
- 14 — Pourquoi le calcul fonctionne
- On construit d’abord la consommation nominale, puis on protège deux marges explicitement identifiables au lieu de les cacher dans un coefficient opaque.
- 15 — Contrôle algébrique
- Si S_dispo est connu, t_iso = (S_dispo − S_urg − U)/q_moy, à condition que le numérateur soit positif et que U soit défini de façon cohérente.
- 16 — Estimation mentale
- 18 unités par jour sur environ 45 jours donnent un peu plus de 800 unités ; environ 200 unités de protections supplémentaires placent logiquement le total juste au-dessus de 1 000.
- 17 — Interprétation
- Le critère protège 1 012,5 unités dans ce scénario. Passer sous ce seuil signifie que la marge approuvée est consommée, pas que la ressource tombe instantanément à zéro.
- 18 — Ce que le résultat ne prouve pas
- Le calcul ne garantit ni consommation constante, ni accessibilité de tout le stock, ni conservation de sa qualité, ni retour du ravitaillement ou de la production à temps.
- 19 — Sensibilité
- Une hausse du débit, une durée isolée plus longue ou une perte de stock qualifié augmente le besoin protégé ; si le stock disponible est inférieur aux protections seules, aucune durée positive n’est défendable.
- 20 — Exercices guidé et autonome
Exercice guidé. Une ressource est consommée à 12 unités/jour pendant 30 jours sans soutien. Protéger 60 unités d’urgence et 10 % d’incertitude sur le besoin nominal.
Correction guidée
Besoin nominal = 12 × 30 = 360 ; incertitude = 36 ; total protégé = 360 + 36 + 60 = 456 unités.
Exercice autonome. Stock qualifié 860 unités, réserve d’urgence 80, incertitude fixe 100, consommation 18 unités/jour. Calculer la durée isolée maximale avant franchissement du seuil.
Correction autonome
Stock disponible pour consommation planifiée = 860 − 80 − 100 = 680 ; durée = 680/18 ≈ 37,8 jours. Une campagne de 45 jours ne ferme donc pas ce critère.
- 21 — Décision mission
- Utiliser le seuil comme gate : si l’inventaire qualifié vérifié passe dessous, mettre en HOLD les activités consommatrices et ouvrir une décision explicite de récupération ou de raccourcissement de campagne.
Si un équipage consomme une ressource à un taux moyen q pendant une durée t, le besoin de base est q × t. La vraie mission ajoute les pertes, la variabilité, les jours de refuge et le scénario de retard. L’objectif n’est pas de trouver un chiffre « exact » mais de montrer quelle hypothèse domine la masse et comment la conception change lorsque cette hypothèse bouge.

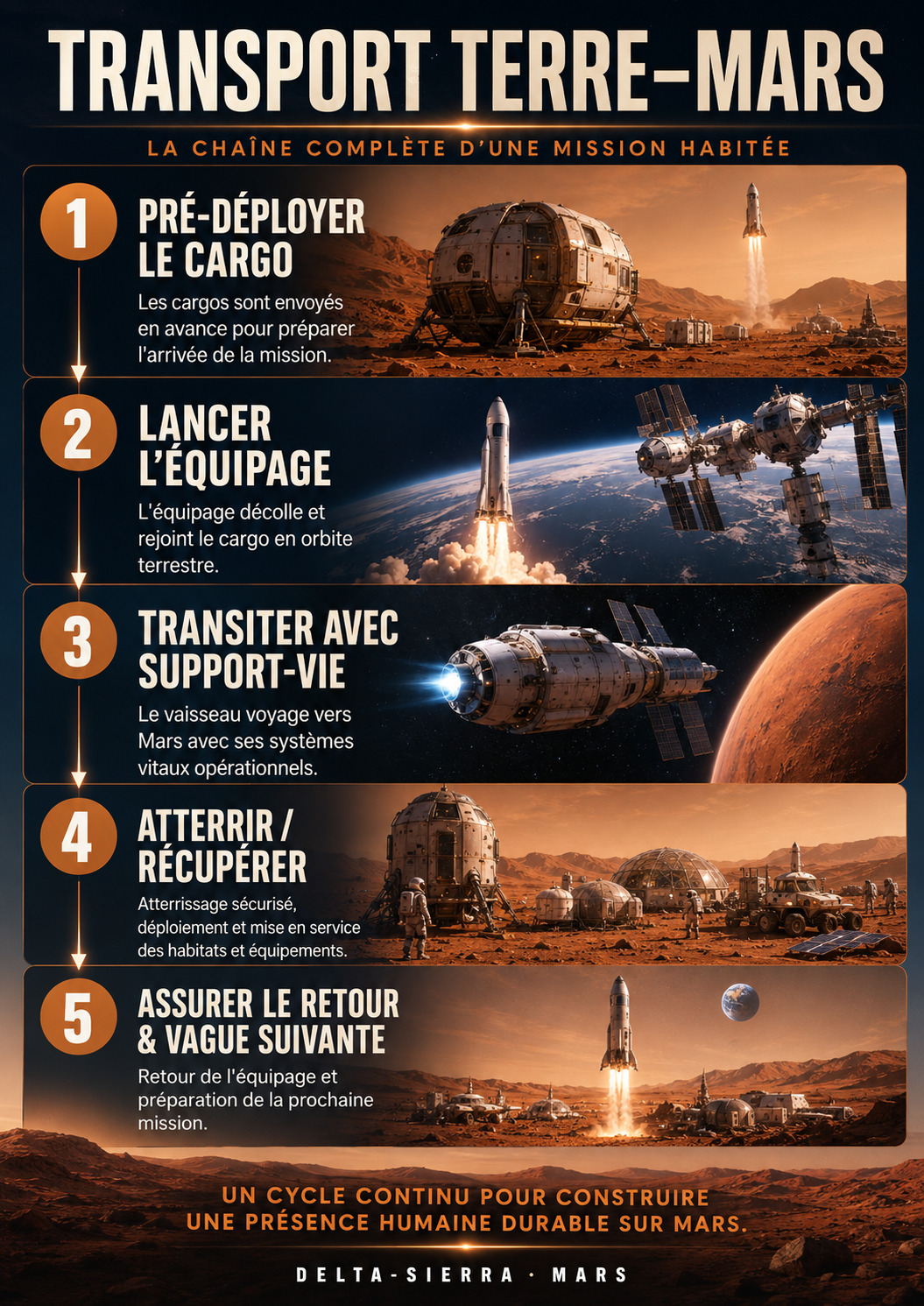

4. Mission finale A — le cargo doit rendre l’arrivée humaine moins risquée
Le cargo part en premier. Il transporte les éléments dont l’absence rendrait l’arrivée humaine inacceptable: énergie initiale, communications, moyens de déchargement, habitat ou refuge, réserves, pièces critiques et éventuellement équipements d’extraction locale. La mission doit définir ce qui est testé avant l’arrivée de l’équipage, quelles télémesures prouvent le bon fonctionnement et quel seuil provoquerait un report du départ humain.
Injectez ensuite une panne: un cargo manque la fenêtre, un panneau solaire est endommagé ou un rover de manutention reste immobilisé. L’équipe doit montrer si le site peut continuer à préparer l’arrivée avec moins de capacité ou s’il faut reconfigurer la campagne.
5. Mission finale B — le transit humain est un habitat en mouvement
Le vaisseau habité doit être évalué comme un habitat temporaire: air, eau, thermique, nourriture, sommeil, exercice, hygiène, médical, abri radiologique, maintenance et accès aux équipements. Le choix de propulsion ne suffit pas. Une réduction du temps de trajet peut déplacer de la masse vers la propulsion; une trajectoire plus lente peut augmenter les consommables et l’exposition. La bonne réponse est celle qui rend le système global le plus robuste pour le scénario choisi.
6. Mission finale C — arrivée, EDL et mise en service du site
Le scénario doit relier la dispersion d’atterrissage aux opérations de surface. Deux véhicules séparés de plusieurs kilomètres peuvent être « tous deux posés avec succès » et pourtant rendre la campagne beaucoup plus difficile. Il faut donc définir les moyens de localisation, la mobilité disponible, la capacité de remorquage, les réserves d’énergie et le temps nécessaire pour mettre les fonctions vitales en service.
La mission finale doit également préciser ce qui se passe si l’équipage arrive alors qu’une partie du site n’est pas encore nominale. Existe-t-il un refuge indépendant? Combien de temps tient-il? Quelles tâches peuvent être reportées? Quelles opérations sont interdites tant qu’une vérification n’est pas terminée?

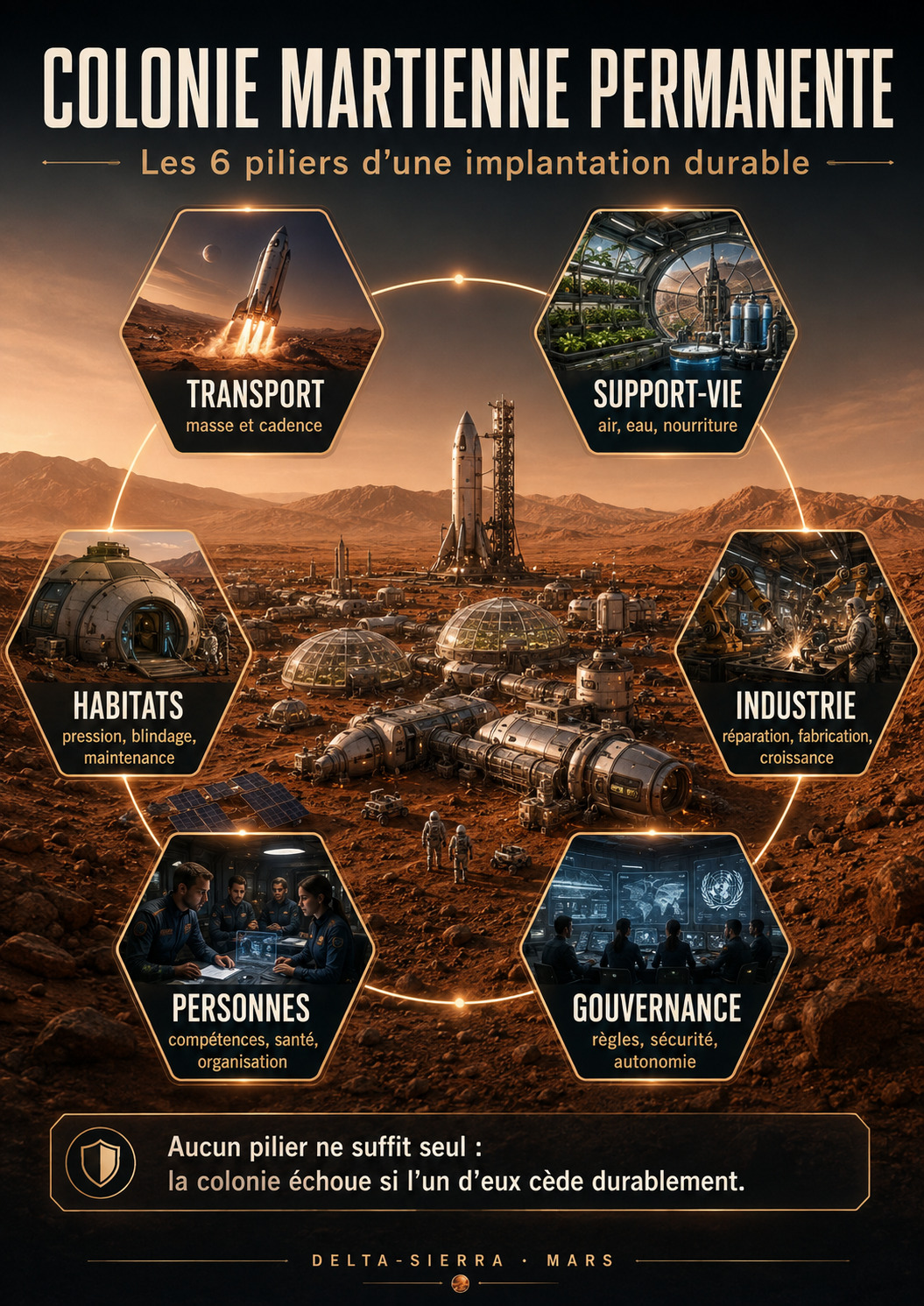

7. Mission finale D — transformer une base initiale en système durable
Une base qui survit cent jours n’est pas automatiquement une colonie. La campagne longue doit montrer comment la maintenance, les stocks, la production locale et la formation réduisent progressivement les dépendances. Une pièce produite localement n’est utile que si sa matière, sa géométrie et sa qualité sont contrôlées. Une ressource extraite n’est utile que si elle est purifiée, stockée et distribuée.
La soutenabilité se lit donc dans les boucles: recycler davantage, réparer plus de familles de pièces, fabriquer certains consommables, augmenter la capacité de refuge, documenter les procédures et transmettre les compétences à une équipe suivante.
8. Campagne longue: 500 sols sans scénario parfait
Le plan d’opérations doit couvrir un temps assez long pour faire apparaître les problèmes de vieillissement. Les filtres s’encrassent, les joints vieillissent, les batteries perdent de la capacité, les poussières s’accumulent, les pièces sont consommées et les humains se fatiguent. Le planning doit réserver du temps à l’inspection, à l’exercice, au soin, à la formation et au retour d’expérience.
On ne cherche pas à remplir chaque heure. Une architecture trop optimisée suppose souvent que rien d’imprévu n’arrive. La marge de temps est une ressource de résilience au même titre qu’un stock de pièces.
9. Pannes injectées: la mission n’est validée qu’après perturbation
- Retard logistique: le prochain cargo arrive plusieurs mois plus tard.
- Énergie: une tempête réduit fortement la production solaire.
- ECLSS: une chaîne d’oxygène devient indisponible pendant plusieurs jours.
- Communications: la Terre est momentanément indisponible ou trop lente pour la décision immédiate.
- Mobilité: un rover pressurisé est immobilisé loin du site.
- Médical: un membre d’équipage ne peut plus assurer sa fonction principale.
Pour chaque panne, le dossier final décrit la détection, l’autorité qui décide, les charges coupées, la durée disponible, le critère de retour à l’état nominal et la conséquence sur le reste de la campagne. Si une solution repose sur « on enverra une pièce depuis la Terre », elle doit intégrer la fenêtre de lancement et le temps réel avant disponibilité.
10. Les gates de décision: savoir dire « nous ne partons pas »
Un bon dossier ne cherche pas à démontrer que la mission doit partir. Il cherche à rendre visible la condition qui impose de reporter ou d’abandonner. Cette capacité à dire « non » est un signe de maturité d’ingénierie.
11. Exercice quantitatif final — relier une marge à une décision
Supposons, uniquement pour l’exercice, qu’une réserve critique soit consommée à 18 unités par jour, que la campagne doive pouvoir tenir 45 jours sans apport extérieur et que l’équipe impose 25 % de marge. Le besoin de planification vaut:
Si le stock mesuré après une panne tombe à 860 unités, la question n’est pas « peut-on encore survivre aujourd’hui? » mais « quelle décision faut-il prendre maintenant pour ne pas franchir une limite dans plusieurs semaines? ». L’équipe peut réduire une consommation, démarrer une production secondaire, interrompre une activité ou avancer un retour. La mission finale doit justifier ce choix avec des chiffres, pas avec une intuition.
Correction raisonnée
Le besoin avec marge est de 1 012,5 unités. Un stock de 860 unités laisse donc un déficit de 152,5 unités par rapport au critère de planification. À consommation inchangée, 860 / 18 donne environ 47,8 jours d'autonomie brute, mais ce chiffre ne respecte plus la marge de 25 %. Pour conserver 45 jours avec cette marge, la consommation moyenne maximale devient 860 / (45 × 1,25) ≈ 15,3 unités par jour, soit une réduction d'environ 15 %. Une autre réponse acceptable est de produire ou de récupérer au moins 152,5 unités avant l'échéance. La décision doit ensuite vérifier que l'économie choisie ne déplace pas le risque vers une fonction plus critique.
12. Dossier de soutenance: ce que l’équipe doit livrer
- une page de mission et d’hypothèses;
- une architecture fonctionnelle et ses interfaces;
- les principaux budgets avec unités, marges et sources;
- un calendrier cargo–équipage–surface–retour;
- les modes dégradés et stocks de secours;
- au moins six pannes injectées;
- une matrice de décisions et d’autorité;
- les critères de départ, poursuite, repli et abandon;
- un registre de ce qui est démontré, extrapolé ou prospectif;
- une conclusion expliquant les trois plus grands risques résiduels.
13. Évaluer une architecture sans récompenser le spectacle
La note finale doit privilégier cohérence, traçabilité et capacité à reconnaître une limite. Une architecture moins spectaculaire mais dont les budgets, les secours et les décisions sont explicites vaut davantage qu’un concept visuellement impressionnant reposant sur des hypothèses cachées. Les points les plus importants sont la fermeture des fonctions vitales, la gestion des causes communes, la réparabilité, la discipline des marges et la clarté de la frontière entre fait et prospective.
14. La dernière compétence: transmettre le système à l’équipe suivante
Une mission humaine durable ne se termine pas au retour. Elle produit des données, des procédures, des pièces qualifiées, des erreurs connues et une base plus compréhensible pour ceux qui arrivent ensuite. La documentation finale doit donc expliquer non seulement ce qui a été construit, mais ce qui a changé pendant la campagne et pourquoi.
À ce stade, l’étudiant ne « connaît pas Mars » au sens encyclopédique. Il sait mieux faire quelque chose de plus utile: poser une hypothèse, la chiffrer, la relier aux autres systèmes, chercher ce qui peut la faire échouer, puis expliquer une décision de manière vérifiable.
Approfondissement du module 16: comprendre, calculer, vérifier et décider
Objectif du module — assembler une mission cargo, un transit humain, l'arrivée sur Mars et une campagne de surface en un système dont les budgets et les secours restent cohérents.
1. Exigences et hypothèses de mission
Dans ce module, exigences et hypothèses de mission sert directement à assembler une mission cargo, un transit humain, l'arrivée sur Mars et une campagne de surface en un système dont les budgets et les secours restent cohérents.
Masse utile livrée — distinguer manifeste brut et masse réellement disponible
- 1 — Question concrète
- Quelle masse reste réellement disponible pour la mission après application d’un facteur de disponibilité explicite ?
- 2 — Intuition sans symboles
- Le manifeste brut ne devient pas intégralement une ressource exploitable : on ne garde que la fraction réellement disponible sur la frontière définie.
- 3 — Grandeurs
- M_livrée est la masse utilisable ; M_brute la masse nominale ; f_disponible la fraction effectivement disponible.
- 4 — Formule
- M_livrée = M_brute × f_disponible
- 5 — Lecture
- La masse livrée utile égale la masse brute multipliée par la fraction disponible.
- 6 — Symboles et sens
- M_livrée et M_brute sont des masses ; f_disponible est un nombre entre zéro et un défini pour la même frontière de mission.
- 7 — Prononciation
- M livrée égale M brute fois effe disponible.
- 8 — Unités
- kg × sans dimension = kg.
- 9 — Convention
- Le facteur de disponibilité représente une seule correction déclarée. Il ne doit pas cacher une seconde marge de masse, une perte d’emballage ou une réserve d’atterrissage déjà comptée ailleurs.
- 10 — Pourquoi cette opération
- La multiplication sélectionne la partie du manifeste brut réellement utilisable dans le budget aval.
- 11 — Hypothèses
- Le manifeste brut et le facteur décrivent le même lot, au même état de revue et sans double comptage d’autres marges.
- 12 — Contrôle d’unités
- Une fraction est sans unité ; la masse reste donc dans l’unité de M_brute.
- 13 — Cas numérique
- Pour 1 800 kg bruts et une disponibilité de 0,92 : M_livrée = 1 800 × 0,92 = 1 656 kg.
- 14 — Pourquoi le calcul fonctionne
- On réduit le manifeste de 8 % ; la quantité disponible doit donc être légèrement inférieure à 1,8 tonne.
- 15 — Contrôle algébrique
- M_brute = M_livrée/f_disponible si la fraction est non nulle.
- 16 — Estimation mentale
- 92 % de 1 800 kg est proche de 1 660 kg ; 1 656 kg est cohérent.
- 17 — Interprétation
- Le budget aval ne peut compter que 1 656 kg réellement disponibles dans ce cas.
- 18 — Ce que le résultat ne prouve pas
- Ce calcul ne prédit ni pertes de lancement, ni dispersion d’atterrissage, ni dommage, ni emballage, ni aptitude fonctionnelle du matériel après arrivée.
- 19 — Sensibilité
- À masse brute constante, passer de 0,92 à 0,80 abaisse directement la masse utilisable de 1 656 à 1 440 kg.
- 20 — Exercices guidé et autonome
Exercice guidé. Une livraison brute de 2 400 kg possède une disponibilité qualifiée de 0,88. Quelle masse budgéter en aval ?
Correction guidée
2 400 × 0,88 = 2 112 kg utiles.
Exercice autonome. Il faut 1 900 kg utiles avec une disponibilité de 0,95. Quelle masse brute minimale planifier ?
Correction autonome
1 900/0,95 = 2 000 kg bruts.
- 21 — Décision mission
- Fermer tous les budgets aval sur la masse utile livrée et conserver la masse brute comme donnée de transport séparée.
On injecte maintenant l'événement suivant: un cargo critique est retardé d’une fenêtre.
2. Budget de masse et réserves
Dans ce module, budget de masse et réserves sert directement à assembler une mission cargo, un transit humain, l'arrivée sur Mars et une campagne de surface en un système dont les budgets et les secours restent cohérents.
Masse mission totale avec marge explicite
- 1 — Question concrète
- Quelle masse totale faut-il annoncer lorsque les sous-systèmes sont sommés puis protégés par une marge de masse commune ?
- 2 — Intuition sans symboles
- On additionne d’abord ce qui existe réellement dans le budget puis on rend la marge visible, au lieu de la disperser dans des sous-totaux impossibles à auditer.
- 3 — Grandeurs
- M_i est la masse du sous-système i ; Σ additionne les masses ; m_masse est la marge fractionnaire ; M_total est le total margé.
- 4 — Formule
- M_total = Σ M_i × (1 + m_masse)
- 5 — Lecture
- La masse totale égale la somme des masses des sous-systèmes multipliée par un plus la marge de masse.
- 6 — Symboles et sens
- Chaque M_i appartient à la même frontière de mission ; m_masse est sans dimension.
- 7 — Prononciation
- M total égale sigma M i fois un plus m masse.
- 8 — Unités
- kg × sans dimension = kg.
- 9 — Convention
- La marge supérieure ne doit pas être réappliquée à une réserve identique déjà intégrée dans un sous-système.
- 10 — Pourquoi cette opération
- La somme ferme la masse de base ; le facteur supérieur à un ajoute ensuite la réserve de croissance déclarée.
- 11 — Hypothèses
- Toutes les masses sont sur une base compatible et la même protection n’est pas comptée deux fois.
- 12 — Contrôle d’unités
- Une somme de kilogrammes reste en kilogrammes ; multiplier par un facteur sans dimension conserve l’unité.
- 13 — Cas numérique
- Pour une somme de 10 500 kg et 15 % de marge : M_total = 10 500 × 1,15 = 12 075 kg.
- 14 — Pourquoi le calcul fonctionne
- La marge ajoute 1 575 kg aux 10 500 kg initiaux.
- 15 — Contrôle algébrique
- La masse non margée se retrouve par ΣM_i = M_total/(1+m_masse).
- 16 — Estimation mentale
- 15 % de 10,5 tonnes vaut environ 1,6 tonne ; un total proche de 12,1 tonnes est attendu.
- 17 — Interprétation
- Le total margé est 12 075 kg et sépare clairement matériel prévu et réserve de croissance.
- 18 — Ce que le résultat ne prouve pas
- Il ne démontre ni compatibilité de volume, ni centrage, ni capacité lanceur, ni performance EDL.
- 19 — Sensibilité
- À somme fixe, une marge de 20 % porterait le même budget à 12 600 kg.
- 20 — Exercices guidé et autonome
Exercice guidé. La somme des sous-systèmes vaut 8 400 kg et la marge 12 %. Calculer le total.
Correction guidée
8 400 × 1,12 = 9 408 kg.
Exercice autonome. Un véhicule accepte 11 500 kg et la marge imposée est 15 %. Quelle somme de sous-systèmes ne faut-il pas dépasser ?
Correction autonome
11 500/1,15 = 10 000 kg de masse de base.
- 21 — Décision mission
- Afficher séparément masse de base et marge dans les gates lanceur/EDL afin de savoir si une dérive vient du matériel ou de la réserve protégée.
On injecte maintenant l'événement suivant: une source électrique devient indisponible pendant plusieurs sols.
3. Budget de puissance et énergie
Dans ce module, budget de puissance et énergie sert directement à assembler une mission cargo, un transit humain, l'arrivée sur Mars et une campagne de surface en un système dont les budgets et les secours restent cohérents.
Budget énergétique quotidien — additionner puissance et durée de chaque usage
- 1 — Question concrète
- Quelle énergie quotidienne totale résulte des différents équipements et de leurs temps de fonctionnement ?
- 2 — Intuition sans symboles
- Chaque équipement consomme de l’énergie pendant le temps où il fonctionne. On calcule chaque contribution puis on les additionne.
- 3 — Grandeurs
- E_jour est l’énergie totale ; P_i la puissance de la charge i ; t_i sa durée ; Σ indique la somme de toutes les contributions.
- 4 — Formule
- E_jour = Σ(P_i × t_i)
- 5 — Lecture
- L’énergie du jour égale la somme, pour chaque charge, de sa puissance multipliée par sa durée.
- 6 — Symboles et sens
- P_i et t_i doivent décrire le même état d’exploitation ; E_jour cumule les contributions.
- 7 — Prononciation
- E jour égale sigma de P i fois té i.
- 8 — Unités
- kW × h = kWh ; la somme reste en kWh.
- 9 — Convention
- Toutes les durées appartiennent à la même journée comptable ; pertes et veille ne sont incluses que si les puissances déclarées les représentent.
- 10 — Pourquoi cette opération
- Puissance fois durée donne l’énergie d’une charge ; sommer ferme le ledger énergétique.
- 11 — Hypothèses
- Les profils sont représentatifs et aucune charge importante n’est oubliée ou comptée deux fois.
- 12 — Contrôle d’unités
- Chaque terme produit des kWh ; additionner des kWh donne des kWh.
- 13 — Cas numérique
- 2 kW pendant 10 h donnent 20 kWh ; 4 kW pendant 6 h donnent 24 kWh ; 1 kW pendant 24 h donne 24 kWh ; total = 68 kWh.
- 14 — Pourquoi le calcul fonctionne
- Le calcul conserve la contribution de chaque charge avant de former le total, ce qui rend l’audit possible.
- 15 — Contrôle algébrique
- Si une seule durée est inconnue, elle se retrouve en retirant du total les autres énergies puis en divisant le reste par la puissance correspondante.
- 16 — Estimation mentale
- 20 + 24 + 24 vaut environ 70 kWh ; 68 kWh est cohérent.
- 17 — Interprétation
- Le scénario demande 68 kWh sur la journée pour ces trois charges.
- 18 — Ce que le résultat ne prouve pas
- Ce total ne dimensionne pas la puissance de pointe, les transitoires, l’onduleur ou le moment précis de charge/décharge du stockage.
- 19 — Sensibilité
- Allonger la durée d’une charge forte augmente le budget plus vite que la même prolongation d’une petite charge.
- 20 — Exercices guidé et autonome
Exercice guidé. 3 kW pendant 8 h, 5 kW pendant 4 h et 0,5 kW pendant 24 h. Calculer l’énergie quotidienne.
Correction guidée
24 + 20 + 12 = 56 kWh.
Exercice autonome. Le budget est limité à 80 kWh. Deux charges consomment déjà 50 kWh ; une charge de 5 kW reste à planifier. Combien d’heures au maximum ?
Correction autonome
Il reste 30 kWh ; 30/5 = 6 h maximum.
- 21 — Décision mission
- Fermer l’énergie avec ce ledger, puis exécuter séparément le gate puissance de pointe avant GO.
— « Budget de puissance et énergie ».
4. Boucles eau, oxygène et consommables
Dans ce module, boucles eau, oxygène et consommables sert directement à assembler une mission cargo, un transit humain, l'arrivée sur Mars et une campagne de surface en un système dont les budgets et les secours restent cohérents.
5. Chaîne cargo, déploiement et mise en service
Dans ce module, chaîne cargo, déploiement et mise en service sert directement à assembler une mission cargo, un transit humain, l'arrivée sur Mars et une campagne de surface en un système dont les budgets et les secours restent cohérents.
On injecte maintenant l'événement suivant: une fuite lente augmente les besoins de gaz.
6. Transit humain et refuge
Dans ce module, transit humain et refuge sert directement à assembler une mission cargo, un transit humain, l'arrivée sur Mars et une campagne de surface en un système dont les budgets et les secours restent cohérents.
On injecte maintenant l'événement suivant: une tempête impose l’annulation de plusieurs EVA.
7. EDL, dispersion et mobilité de secours
Dans ce module, edl, dispersion et mobilité de secours sert directement à assembler une mission cargo, un transit humain, l'arrivée sur Mars et une campagne de surface en un système dont les budgets et les secours restent cohérents.
On injecte maintenant l'événement suivant: un cargo critique est retardé d’une fenêtre. Dans le module 16, ce point doit être relu depuis la section « 7 — « EDL, dispersion et mobilité de secours ». EDL, dispersion et mobilité de secours »: la preuve demandée doit rester cohérente avec l'objectif « Missions finales: construire une architecture Mars complète et résiliente » et avec les marges réellement disponibles dans ce scénario.
8. Campagne de 500 sols et maintenance
Dans ce module, campagne de 500 sols et maintenance sert directement à assembler une mission cargo, un transit humain, l'arrivée sur Mars et une campagne de surface en un système dont les budgets et les secours restent cohérents.
Pannes attendues à partir de la durée de mission et du MTBF
- 1 — Question concrète
- Combien de pannes moyennes un modèle simple suggère-t-il sur une durée d’exposition donnée ?
- 2 — Intuition sans symboles
- Une mission qui dure plusieurs fois le temps moyen entre pannes doit s’attendre à plusieurs événements, sans savoir exactement quand ils surviendront.
- 3 — Grandeurs
- N_pannes est le nombre moyen attendu ; t_mission la durée d’exposition ; MTBF le temps moyen entre pannes sur la même base.
- 4 — Formule
- N_pannes ≈ t_mission / MTBF
- 5 — Lecture
- Le nombre moyen de pannes est approximativement la durée de mission divisée par le MTBF.
- 6 — Symboles et sens
- t_mission et MTBF sont des durées compatibles ; N_pannes est un compte moyen sans dimension.
- 7 — Prononciation
- N pannes environ égal à té mission divisé par M T B F.
- 8 — Unités
- heures/heures = sans dimension.
- 9 — Convention
- Le MTBF doit concerner le même équipement, le même régime et la même population que l’exposition analysée.
- 10 — Pourquoi cette opération
- Le quotient indique combien d’intervalles moyens de panne tiennent dans la durée étudiée.
- 11 — Hypothèses
- Le modèle suppose un taux moyen pertinent ; il ne représente pas automatiquement jeunesse, usure, causes communes ou réparations dépendantes.
- 12 — Contrôle d’unités
- Deux temps exprimés dans la même unité s’annulent.
- 13 — Cas numérique
- t_mission = 7 200 h et MTBF = 2 400 h donnent N_pannes = 3,0.
- 14 — Pourquoi le calcul fonctionne
- La mission couvre trois intervalles moyens entre pannes.
- 15 — Contrôle algébrique
- À nombre moyen fixé, MTBF ≈ t_mission/N_pannes.
- 16 — Estimation mentale
- 7 200 est exactement trois fois 2 400 ; le résultat 3 est immédiat.
- 17 — Interprétation
- Le chiffre sert de premier écran pour pièces de rechange et charge maintenance.
- 18 — Ce que le résultat ne prouve pas
- Il ne fournit ni calendrier de pannes ni probabilité d’avoir exactement trois événements, et ne modélise pas les défaillances corrélées.
- 19 — Sensibilité
- Une mission plus longue ou un MTBF plus court augmente le nombre moyen attendu.
- 20 — Exercices guidé et autonome
Exercice guidé. Durée 4 800 h, MTBF 1 600 h. Combien de pannes moyennes ?
Correction guidée
4 800/1 600 = 3 pannes moyennes.
Exercice autonome. On accepte au plus deux pannes moyennes sur 6 000 h. Quel MTBF minimal viser ?
Correction autonome
MTBF = 6 000/2 = 3 000 h au minimum dans ce modèle simplifié.
- 21 — Décision mission
- Utiliser ce résultat pour pré-dimensionner spares et maintenance, puis appliquer un modèle de fiabilité adapté avant qualification.
— « Campagne de 500 sols et maintenance ».
On injecte maintenant l'événement suivant: une source électrique devient indisponible pendant plusieurs sols. Dans le module 16, ce point doit être relu depuis la section « 8 — « Campagne de 500 sols et maintenance ». Campagne de 500 sols et maintenance »: la preuve demandée doit rester cohérente avec l'objectif « Missions finales: construire une architecture Mars complète et résiliente » et avec les marges réellement disponibles dans ce scénario.
9. Gates GO, HOLD et NO-GO
Dans ce module, gates go, hold et no-go sert directement à assembler une mission cargo, un transit humain, l'arrivée sur Mars et une campagne de surface en un système dont les budgets et les secours restent cohérents.
Marge de capacité — mesurer la capacité protégée au-dessus du besoin
- 1 — Question concrète
- Quelle marge relative reste-t-il entre la capacité réellement disponible et le besoin certifié ?
- 2 — Intuition sans symboles
- On mesure d’abord l’excédent de capacité, puis on le rapporte au besoin afin de rendre comparables des systèmes de tailles différentes.
- 3 — Grandeurs
- C_dispo est la capacité disponible ; C_requise le besoin ; m_cap la marge relative.
- 4 — Formule
- m_cap = (C_dispo − C_requise) / C_requise
- 5 — Lecture
- La marge de capacité égale la capacité disponible moins la capacité requise, le tout divisé par la capacité requise.
- 6 — Symboles et sens
- Les deux capacités décrivent la même fonction et la même condition ; m_cap est sans dimension.
- 7 — Prononciation
- m capacité égale C disponible moins C requise, divisé par C requise.
- 8 — Unités
- même unité moins même unité, puis division par cette unité : sans dimension.
- 9 — Convention
- Comparer des capacités sur une même base de température, duty-cycle, dégradation et niveau de qualification.
- 10 — Pourquoi cette opération
- La différence donne le surplus absolu ; la division par le besoin transforme ce surplus en marge relative.
- 11 — Hypothèses
- La capacité annoncée est réellement disponible dans les conditions mission et le besoin représente bien le cas de certification.
- 12 — Contrôle d’unités
- Le numérateur et le dénominateur utilisent la même unité, qui s’annule.
- 13 — Cas numérique
- C_dispo = 125 unités et C_requise = 100 donnent (125−100)/100 = 0,25 = 25 %.
- 14 — Pourquoi le calcul fonctionne
- Le système possède 25 unités de surplus pour 100 unités nécessaires.
- 15 — Contrôle algébrique
- C_dispo = C_requise × (1 + m_cap).
- 16 — Estimation mentale
- 25 unités de surplus sur 100 correspondent naturellement à un quart, donc 25 %.
- 17 — Interprétation
- La capacité disponible est 25 % au-dessus du besoin déclaré.
- 18 — Ce que le résultat ne prouve pas
- Une marge positive ne prouve ni fiabilité, ni réponse dynamique, ni qualité du produit, ni survie à une panne.
- 19 — Sensibilité
- Si le besoin passe de 100 à 115 à capacité fixe 125, la marge tombe à environ 8,7 %.
- 20 — Exercices guidé et autonome
Exercice guidé. Capacité 150, besoin 120. Calculer la marge.
Correction guidée
(150−120)/120 = 0,25 = 25 %.
Exercice autonome. Besoin 80 et marge minimale 20 %. Quelle capacité disponible faut-il garantir ?
Correction autonome
80 × 1,20 = 96 unités.
- 21 — Décision mission
- Tracker la marge contre le besoin réellement certifié et déclencher HOLD si une dégradation consomme la réserve protégée.
On injecte maintenant l'événement suivant: un capteur ECLSS dérive sans panne franche.
10. Propagation de pannes entre sous-systèmes
Dans ce module, propagation de pannes entre sous-systèmes sert directement à assembler une mission cargo, un transit humain, l'arrivée sur Mars et une campagne de surface en un système dont les budgets et les secours restent cohérents.
Fiabilité d’un système en série — multiplier les probabilités de succès indépendantes
- 1 — Question concrète
- Quelle fiabilité de premier ordre obtient-on lorsque plusieurs éléments sont tous nécessaires au succès ?
- 2 — Intuition sans symboles
- Si chaque élément doit fonctionner, le système ne réussit que lorsque tous réussissent pendant le même intervalle.
- 3 — Grandeurs
- R_i est la fiabilité de l’élément i ; Π indique leur produit ; R_système est la fiabilité du chemin en série.
- 4 — Formule
- R_système = Π R_i
- 5 — Lecture
- La fiabilité du système égale le produit des fiabilités de tous les éléments requis.
- 6 — Symboles et sens
- Chaque R_i est une probabilité comprise entre zéro et un sur le même intervalle.
- 7 — Prononciation
- R système égale produit de R i.
- 8 — Unités
- probabilité × probabilité reste sans dimension.
- 9 — Convention
- La multiplication suppose ici des succès indépendants et un chemin pur en série sans redondance réparée.
- 10 — Pourquoi cette opération
- Tous les éléments doivent réussir ; la probabilité jointe d’événements indépendants est leur produit.
- 11 — Hypothèses
- Même intervalle de mission, tous les éléments requis, indépendance raisonnable ; pas de réparation, redondance active ou cause commune dans ce modèle simple.
- 12 — Contrôle d’unités
- Le produit de nombres sans dimension reste sans dimension.
- 13 — Cas numérique
- 0,98 × 0,97 × 0,99 ≈ 0,941, soit 94,1 %.
- 14 — Pourquoi le calcul fonctionne
- Chaque facteur inférieur à un réduit légèrement le résultat ; trois éléments très fiables peuvent donc donner un système moins fiable que chacun pris séparément.
- 15 — Contrôle algébrique
- Pour retrouver un facteur manquant, diviser R_système par le produit des autres facteurs non nuls.
- 16 — Estimation mentale
- 0,98 × 0,97 est proche de 0,95 ; multiplier encore par 0,99 doit rester proche de 0,94.
- 17 — Interprétation
- Le modèle simplifié donne environ 94,1 % de succès du chemin en série sur l’intervalle.
- 18 — Ce que le résultat ne prouve pas
- Il ne représente ni disponibilité, ni réparation, ni redondance, ni dépendances partagées, ni propagation de pannes.
- 19 — Sensibilité
- Ajouter un élément nécessaire de fiabilité inférieure à un diminue toujours la fiabilité du pur chemin en série.
- 20 — Exercices guidé et autonome
Exercice guidé. Deux éléments indispensables ont des fiabilités 0,96 et 0,95. Calculer le chemin en série.
Correction guidée
0,96 × 0,95 = 0,912, soit 91,2 %.
Exercice autonome. Trois éléments identiques doivent donner ensemble au moins 0,97. Quelle fiabilité individuelle minimale faut-il environ ?
Correction autonome
Il faut R_i ≥ racine cubique de 0,97 ≈ 0,9899, donc environ 99,0 % chacun dans ce modèle indépendant.
- 21 — Décision mission
- Utiliser ce produit comme écran transparent ; dès que les dépendances ou redondances comptent, passer à un arbre de défaillances ou un modèle de blocs de fiabilité.
On injecte maintenant l'événement suivant: le rover de secours reste immobilisé loin de la base.
Exercices progressifs avec corrigés 1:1
Exercice 1: Exigences et hypothèses de mission
Le scénario comporte six personnes, 500 sols de surface, deux cargos précurseurs, un habitat principal, un refuge indépendant, deux rovers et une alimentation multi-source. Construire un registre de huit exigences avant de choisir une architecture. Pour chaque exigence, préciser: fonction protégée, grandeur mesurable, seuil, marge ou réserve, moyen de vérification et conséquence si la preuve manque. Classer chaque ligne en exigence dure (la mission ne part pas si elle n'est pas satisfaite) ou objectif de performance (on peut accepter une dégradation). Inclure obligatoirement énergie critique, eau, atmosphère, refuge, communication, mobilité de secours, maintenance et temps humain.
Un tableau de traçabilité et une décision GO/HOLD/NO-GO pour le départ humain. Aucun « cela devrait fonctionner » n'est accepté: une exigence doit être vérifiable.
On commence par séparer une exigence d'une solution. « Installer deux batteries » est une solution; « maintenir les charges vitales pendant l'interruption maximale crédible » est une exigence. Une ligne robuste pourrait être: Énergie critique — fournir 35 kW pendant 18 h après perte de la source principale — réserve de 20 % du stockage nominal non planifiable — vérification par essai de délestage et mesure de capacité — absence de preuve = HOLD.
Le même raisonnement s'applique à l'eau: l'exigence porte sur un horizon de continuité, pas sur la présence d'un réservoir. Pour l'atmosphère, la masse d'O₂ seule ne suffit pas; il faut aussi surveiller pression totale, CO₂, humidité et contaminants. Pour le refuge, l'exigence doit préciser combien de personnes, combien de temps et quelles fonctions restent indépendantes. Pour la mobilité, le critère doit intégrer l'aller-retour et la réserve, pas l'autonomie commerciale affichée. Pour la maintenance, on exige une capacité de diagnostic, de réparation ou de remplacement sur les fonctions vitales. Pour le temps humain, on limite la charge planifiée afin de conserver une réserve pour anomalies.
Une exigence est acceptable si un observateur indépendant peut dire PASS ou FAIL à partir d'une mesure, d'un essai ou d'un calcul. Si plusieurs exigences vitales n'ont pas encore de preuve, le verdict correct n'est pas NO-GO définitif mais HOLD: le système peut être prometteur, mais le départ humain reste interdit tant que les preuves ne sont pas fermées.
Exercice 2: Budget de masse et réserves
Chaque cargo précurseur a une masse brute pédagogique de 42 t. On suppose que la fraction réellement disponible au site après structure, emballage, réserves et pertes est f = 0,82. Calculer la masse utile disponible pour un cargo puis pour deux cargos. Le scénario exige ensuite 8 t de consommables et pièces réservées, qui ne doivent pas être comptées comme masse libre. Quelle masse reste réellement allouable aux autres fonctions? Faire le contrôle d'unité, l'ordre de grandeur et une sensibilité si f tombe à 0,75.
La relation est M utile = M brute × f. M brute est une masse en tonnes; f est une fraction sans unité; le résultat est donc une masse en tonnes. Pour un cargo: 42 × 0,82 = 34,44 t. Pour deux cargos: 2 × 34,44 = 68,88 t. L'ordre de grandeur mental est simple: 80 % de 84 t vaut environ 67 t; 68,88 t est donc plausible.
La réserve de 8 t n'est pas « disponible parce qu'elle a atterri ». Elle est affectée à une fonction de sécurité. La masse libre est donc 68,88 − 8 = 60,88 t. Cette distinction évite une erreur classique des budgets système: compter deux fois une même marge, d'abord comme réserve puis comme ressource utilisable.
Si la fraction utile tombe à 0,75, les deux cargos fournissent 84 × 0,75 = 63 t. Après la réserve de 8 t, il reste 55 t. La perte de masse libre est 60,88 − 55 = 5,88 t. Ce n'est pas un détail: 5,88 t peuvent représenter des pièces, du blindage, des consommables ou une marge EDL. La bonne décision n'est pas d'ignorer l'écart mais de rouvrir les allocations et vérifier quelles exigences deviennent non fermées.
Exercice 3: Budget de puissance, énergie et batterie
La puissance moyenne du scénario est 55 kW et la charge critique en mode dégradé est 35 kW. La batterie nominale vaut 900 kWh, mais 20 % restent en réserve non planifiée. Calculer: énergie consommée pendant un sol de 24,66 h au régime moyen; énergie planifiable de la batterie; autonomie à 35 kW; énergie consommée pendant une panne de 18 h; marge temporelle restante. Expliquer clairement la différence entre kW et kWh.
La puissance est un débit d'énergie; l'énergie est ce débit intégré sur une durée. La relation élémentaire est E = P × t. Avec 55 kW pendant 24,66 h: E = 55 × 24,66 = 1 356,3 kWh, soit environ 1,36 MWh par sol. Le contrôle dimensionnel est kW × h = kWh.
On n'autorise pas 900 kWh comme capacité de mission si 20 % sont réservés. L'énergie planifiable vaut 900 × (1 − 0,20) = 720 kWh. À 35 kW constants, l'autonomie théorique est 720 / 35 = 20,57 h. Pour une panne de 18 h, la consommation vaut 35 × 18 = 630 kWh. Il reste donc 90 kWh, soit 90 / 35 = 2,57 h de marge temporelle.
Dire « la batterie tient » est trop vague. La formulation exploitable est: « avec les hypothèses annoncées, les charges critiques peuvent être tenues 18 h avec environ 2,6 h de marge ». Si la réparation plausible exige 24 h, le système ne ferme plus l'exigence: il faut réduire la charge critique, augmenter le stockage ou fournir une source alternative. L'erreur classique est de comparer 35 kW à 900 kWh sans introduire le temps.
Exercice 4: Boucles eau, oxygène et consommables
Pour six personnes et 500 sols, l'appoint net d'eau est supposé égal à 1,2 kg/personne/sol et l'appoint net d'O₂ à 0,9 kg/personne/sol. Calculer le besoin de campagne pour chacune des deux ressources. Calculer ensuite un tampon d'eau de 30 sols et l'O₂ requis pour trois sols de perte de production. Expliquer pourquoi « appoint net », « stock de campagne » et « réserve d'urgence » ne sont pas synonymes.
Pour une ressource consommée à débit constant, m = q × N × t. Ici q est le débit net par personne et par sol, N l'effectif et t la durée. Eau: 1,2 × 6 × 500 = 3 600 kg. O₂: 0,9 × 6 × 500 = 2 700 kg. Les unités kg/personne/sol × personnes × sols donnent bien des kg.
Le tampon d'eau de 30 sols vaut 1,2 × 6 × 30 = 216 kg. Il répond à la question « combien doit être mobilisable pendant une interruption définie? », pas « combien sera consommé sur toute la campagne? Pour trois sols sans production principale d'O₂: 0,9 × 6 × 3 = 16,2 kg. Si une réserve indépendante de 45 kg est réellement disponible pour cette fonction, il resterait arithmétiquement 28,8 kg après trois sols.
Le calcul O₂ ne prouve pas que l'atmosphère est habitable: CO₂, pression totale, gaz tampon, humidité et contaminants restent des contraintes séparées. De même, l'appoint net d'eau ne décrit pas les flux bruts de boisson, hygiène ou traitement. Le contrôle opérationnel porte sur les stocks réellement isolables et sur le débit net mesuré après anomalie.
Exercice 5: Chaîne cargo, déploiement et mise en service
Après l'atterrissage du second cargo, cinq tâches sont nécessaires: A inspection externe 8 h; B déploiement puissance 12 h après A; C pressurisation initiale 10 h après A; D test communications 6 h après B; E validation ECLSS 14 h après C. B et C peuvent être menées en parallèle par deux équipes. Calculer la durée minimale du chemin critique et expliquer ce qui se passe si C prend 6 h de retard.
On dessine d'abord les dépendances. A précède B et C. La branche puissance/communications dure A + B + D = 8 + 12 + 6 = 26 h. La branche pressurisation/ECLSS dure A + C + E = 8 + 10 + 14 = 32 h. Avec deux équipes réellement disponibles et des interfaces indépendantes, la durée minimale est donc le maximum des deux branches: 32 h. Additionner toutes les durées donnerait 50 h et ignorerait le parallélisme; annoncer 26 h ignorerait la branche la plus longue.
Si C prend 6 h de retard, la branche A-C-E passe à 38 h. Le chemin critique reste cette branche et la mise en service glisse de 6 h. La question suivante est opérationnelle: les consommables, l'énergie, les équipes et la fenêtre météo disposent-ils de 6 h de marge? Un retard de planning devient un risque système lorsqu'il consomme une réserve d'une autre fonction.
Un diagramme de tâches ne prouve pas que deux opérations peuvent réellement être parallèles. Il faut vérifier personnel, outils, accès, puissance et risques communs. Si B et C utilisent le même connecteur ou la même équipe, la supposée parallélisation disparaît.
Exercice 6: Transit humain et refuge indépendant
Le refuge doit accueillir six personnes pendant 72 h après isolement du volume principal. Pour l'exercice, utiliser 0,9 kg O₂/personne/sol et 2,5 kg d'eau/personne/jour en mode d'urgence. Calculer les masses minimales d'O₂ et d'eau pour trois jours. Ajouter 25 % de marge logistique et expliquer quelles autres fonctions doivent être vérifiées avant de déclarer le refuge « autonome ».
O₂ sans marge: 0,9 × 6 × 3 = 16,2 kg. Avec 25 %: 16,2 × 1,25 = 20,25 kg. Eau: 2,5 × 6 × 3 = 45 kg; avec 25 %: 45 × 1,25 = 56,25 kg. Le calcul est volontairement simple: débit × personnes × durée × (1 + marge).
Mais un refuge n'est pas autonome parce qu'il contient 20,25 kg d'O₂ et 56,25 kg d'eau. Il faut aussi vérifier l'élimination du CO₂, la circulation et le contrôle thermique, la pression, l'énergie, les communications, l'hygiène minimale, la gestion des déchets, le médical, le couchage et le risque incendie. Une marge sur deux consommables ne remplace pas l'indépendance fonctionnelle.
Si l'O₂ est suffisant mais que le scrubbing CO₂ ne tient que 30 h, l'autonomie du refuge est 30 h, pas 72 h. En ingénierie système, la chaîne est limitée par la fonction critique la plus courte. Le corrigé doit donc toujours rechercher le « maillon temporel » qui expire en premier.
Exercice 7: EDL, dispersion et mobilité de secours
Un rover a une autonomie totale de scénario de 60 km. On conserve 25 % de réserve pour terrain, détour et secours. Déduire un rayon opérationnel aller-retour sûr autour de la base. Un véhicule se pose à 18 km du site nominal. Quelle marge reste-t-il, et pourquoi cette réponse ne suffit-elle pas à autoriser immédiatement un secours?
On réserve d'abord 25 %: distance planifiable = 60 × 0,75 = 45 km. Pour un aller-retour symétrique, le rayon vaut 45 / 2 = 22,5 km. Un point situé à 18 km est donc à l'intérieur de cette enveloppe avec une marge géométrique de 22,5 − 18 = 4,5 km.
Le résultat ne dit pas « secours autorisé ». Il dit seulement que la distance horizontale nominale est compatible avec le modèle. Avant départ, on vérifie énergie réellement disponible, relief, adhérence, température, météo, état du deuxième rover, communications, capacité d'accueil et durée de survie du véhicule immobilisé. Un détour de 6 km ou une consommation dégradée peut consommer entièrement les 4,5 km de marge.
Sans la division par deux, on annoncerait 45 km et on oublierait le retour. Sans la réserve, on annoncerait 30 km. Ces deux erreurs sont typiques d'une autonomie publicitaire transformée trop vite en rayon opérationnel.
Exercice 8: Campagne de 500 sols, fiabilité et pièces de rechange
Quatre pompes identiques assurent une fonction auxiliaire. Pour l'exercice, chaque pompe a un MTBF pédagogique de 800 sols. Sur 500 sols, estimer le nombre moyen de défaillances attendu pour l'ensemble des quatre pompes avec λ ≈ t/MTBF. Comparer ce résultat à un stock de trois unités de rechange et expliquer pourquoi l'espérance ne suffit pas à certifier le stock.
Pour une pompe, le nombre moyen d'événements sur 500 sols dans ce modèle de premier ordre est 500 / 800 = 0,625. Pour quatre pompes exposées de façon comparable: 4 × 0,625 = 2,5 défaillances attendues. Un stock de trois rechanges semble donc, au niveau de l'espérance, légèrement supérieur au besoin moyen.
Mais « 2,5 défaillances attendues » ne signifie pas qu'il y en aura exactement deux ou trois. La distribution peut produire zéro événement ou davantage. Le modèle suppose en outre indépendance, taux constant et remplacement parfait; une contamination commune ou un défaut de lot peut invalider ces hypothèses. C'est pourquoi le stock ne se ferme pas par « trois > 2,5 ». Il faut regarder criticité, capacité de réparation, pièces communes, détection, cannibalisation, temps de remplacement et probabilité de queue.
Si les pompes sont réparables localement, trois unités complètes peuvent être conservatrices. Si elles sont non réparables et qu'une perte commune est crédible, le même stock peut être insuffisant. La bonne conclusion est donc conditionnelle au modèle de panne et à la maintenance, pas seulement à la moyenne.
Exercice 9: Gates GO, HOLD et NO-GO
À T−30 jours du départ humain, les essais donnent: batterie planifiable 720 kWh; charge critique 35 kW; exigence d'autonomie 18 h; tampon d'eau 216 kg; perte nette mesurée 1,4 kg/personne/sol au lieu de 1,2; rover de secours validé; refuge 72 h validé; communications secondaires non encore testées. Classer chaque point puis donner un verdict global GO/HOLD/NO-GO.
Énergie: besoin 35 × 18 = 630 kWh. Avec 720 kWh planifiables, la marge est 90 kWh: PASS sur le critère chiffré, sous réserve que la capacité soit réellement mesurée. Eau: à 1,4 kg/personne/sol, le tampon de 216 kg couvre 216 / (1,4 × 6) = 25,7 sols, pas 30. Si l'exigence dure est 30 sols, le point est FAIL tant que le débit net n'est pas réduit ou le stock augmenté.
Rover et refuge sont PASS si leurs essais couvrent les conditions prévues. Les communications secondaires non testées constituent une absence de preuve. Si elles sont requises comme voie de secours, le point est HOLD. Le verdict global est donc HOLD: aucune impossibilité fondamentale n'est démontrée, mais au moins une exigence de continuité eau n'est plus satisfaite et une redondance de communication n'est pas vérifiée.
Parce qu'on ne moyenne jamais un PASS énergétique avec un FAIL eau. Une exigence vitale dure est un gate, pas une note. Parce que les écarts sont potentiellement corrigeables avant départ. Le vocabulaire GO/HOLD/NO-GO sert précisément à distinguer « prêt », « pas encore prouvé » et « incompatible avec la mission ».
Exercice 10: Propagation de pannes entre sous-systèmes
Injecter simultanément deux anomalies: perte de la source principale pendant 18 h et dégradation de la récupération d'eau pendant 10 sols, faisant passer l'appoint net d'eau de 1,2 à 4,0 kg/personne/sol. Calculer l'énergie critique consommée et l'eau supplémentaire nécessaire. Puis décrire au moins quatre effets de propagation vers opérations, thermique, maintenance ou temps humain.
Énergie: 35 kW × 18 h = 630 kWh. Avec 720 kWh planifiables, il reste 90 kWh, soit environ 2,57 h de charge critique. Eau supplémentaire: l'écart de débit est 4,0 − 1,2 = 2,8 kg/personne/sol. Sur six personnes et dix sols: 2,8 × 6 × 10 = 168 kg à prélever sur un stock libre ou à produire autrement.
Les deux anomalies se couplent. Première propagation: la réparation de la boucle eau consomme du temps humain alors que l'équipage gère déjà le délestage électrique. Deuxième: certaines fonctions de traitement d'eau peuvent elles-mêmes être des charges électriques, ce qui impose de choisir quand les relancer. Troisième: moins de puissance peut dégrader le contrôle thermique ou imposer de reporter des opérations scientifiques. Quatrième: l'usage accru de stocks génère une dette logistique qui réduit la marge disponible pour une panne ultérieure.
Le système n'est pas évalué panne par panne dans des univers indépendants. On construit un nouvel état: énergie restante, stock d'eau restant, tâches différées, équipements indisponibles et temps de réparation. Le verdict reste HOLD tant que la trajectoire de récupération n'a pas démontré qu'aucun stock vital n'atteint son seuil avant le retour à un état stable.
Exercice 11: Perte de communications Terre–Mars pendant 48 h
Une interruption supprime le haut débit avec la Terre pendant 48 h. Le site produit 20 Go de données par jour, dont 2 Go/jour sont classés critiques. Calculer le stockage minimal pour ne perdre aucune donnée sur 48 h et le volume minimal prioritaire. Définir ensuite quelles décisions doivent rester locales et quelles informations seront envoyées en premier lors du rétablissement.
Sur deux jours, le volume total vaut 20 × 2 = 40 Go. Le volume critique vaut 2 × 2 = 4 Go. Un stockage local inférieur à 40 Go obligerait soit à supprimer des données, soit à réduire la production. En pratique on ajouterait une marge, des métadonnées, de la redondance et une politique d'écrasement; 40 Go n'est donc qu'un minimum pédagogique.
La partie la plus importante n'est pas le stockage. Les fonctions vitales ne doivent pas attendre une autorisation terrestre en temps réel. Isolement d'une fuite, passage en refuge, délestage, premiers soins selon procédures et protection d'un équipier relèvent de l'autorité locale prédéfinie. Les choix non urgents peuvent être journalisés et différés.
Au rétablissement, on ne vide pas 40 Go sans priorité. On envoie d'abord état équipage, état des fonctions vitales, anomalies, décisions prises, marges restantes et demandes d'expertise. Les données scientifiques ou vidéo volumineuses suivent ensuite. Le corrigé montre ainsi que DTN et autonomie sont des problèmes de gouvernance de l'information autant que de bande passante.
Exercice 12: Trade-off final entre deux architectures
Architecture A: batterie 900 kWh, réserve 20 %, charge critique 35 kW, masse ajoutée de stockage 0 t par rapport à la référence. Architecture B: batterie 1 200 kWh, réserve 20 %, charge critique abaissée à 32 kW, mais +1,8 t de masse. L'exigence dure est de tenir 24 h sans source principale. Calculer l'autonomie de chaque variante et déterminer si un score multicritère peut compenser l'échec d'une exigence dure.
Architecture A: énergie planifiable = 900 × 0,8 = 720 kWh. Autonomie = 720 / 35 = 20,57 h. Elle échoue donc à l'exigence dure de 24 h. Architecture B: énergie planifiable = 1 200 × 0,8 = 960 kWh. Autonomie = 960 / 32 = 30 h. B possède 6 h de marge au-delà du seuil, au prix de 1,8 t supplémentaires.
Un score pondéré peut ensuite comparer masse, coût, maintenabilité, complexité ou marge, mais seulement entre solutions qui franchissent les gates obligatoires. On ne doit pas écrire « A gagne 9 points de masse et perd seulement 4 points d'autonomie, donc A est meilleure » si l'autonomie 24 h est une exigence de sécurité. Une exigence dure transforme l'espace de décision: A est éliminée ou doit être modifiée avant la comparaison finale.
B n'est pas automatiquement « la bonne architecture ». Ses 1,8 t peuvent rendre un autre budget impossible. La bonne démarche est donc: 1) vérifier les gates; 2) fermer les interfaces; 3) comparer les variantes encore admissibles; 4) documenter ce que la solution sacrifie et la marge restante. C'est cette chaîne de raisonnement, et non le choix du même chiffre que le corrigé, qui est évaluée.
Dossier solution de référence: mission intégrée sur 500 sols
Pour chaque phase de la mission finale, comparer la fonction recherchée, la capacité nominale, la capacité réellement disponible, le mode dégradé et la preuve nécessaire pour revenir au nominal. Cette lecture évite de confondre la présence d’un équipement avec la disponibilité réelle de la fonction.
1. Cargo précurseur
Le cargo est traité comme une condition d’ouverture de la mission humaine. Le dossier inventorie énergie initiale, communications, moyens de déchargement, pièces critiques, refuge et capacité de mise en service. Un équipement posé mais non testé ne compte pas comme capacité disponible. Pour « Cargo précurseur », dressez d’abord les interfaces: ressources, commandes, données et dépendances. La cartographie de « Cargo précurseur » sert à révéler les dépendances et chemins de propagation de panne.
Pour cargo précurseur, le corrigé impose un tableau séparant besoin, capacité, marge et unité. Pour « Cargo précurseur », retranchez de la capacité nominale indisponibilités, réserves et contraintes de simultanéité. Dans « Cargo précurseur », un nombre sans unité ou horizon temporel est incomplet. Pour « Cargo précurseur », une estimation à un chiffre significatif précède le calcul précis.
Le jalon « Cargo précurseur » exige une preuve annoncée: mesure, test, inventaire, inspection ou démonstration. Une télémétrie unique n'est pas une preuve suffisante lorsqu'un biais commun est possible. Pour « Cargo précurseur », cherchez une confirmation indépendante ou une cohérence physique avec une autre grandeur. Le corrigé « Cargo précurseur » précise ce qui serait observé si l’état supposé était réel.
Pour « Cargo précurseur », retirez une capacité utile et recalculez l’horizon de décision. Dans « Cargo précurseur », préservez fonctions vitales et options réversibles plutôt que le plan initial à tout prix. Le mode dégradé de « Cargo précurseur » chiffre charges supprimées, stocks, durée, réparation et seuil de changement de stratégie.
Pour « Cargo précurseur », refusez une optimisation locale dont les effets sur les autres fonctions ne sont pas chiffrés. Dans « Cargo précurseur », une économie de masse doit être comparée à ses coûts de maintenance, secours, énergie et thermique. Le corrigé demande donc un bilan des conséquences croisées avant d'accepter une optimisation.
2. Validation avant départ humain
La décision de départ utilise uniquement les fonctions vérifiées au sol martien ou les capacités dont l’incertitude est explicitement acceptée. Les télémetries de puissance, de stockage, de communications et d’intégrité deviennent des preuves de disponibilité, pas des décorations de tableau de bord. Pour « Validation avant départ humain », dressez d’abord les interfaces: ressources, commandes, données et dépendances. La cartographie de « Validation avant départ humain » sert à révéler les dépendances et chemins de propagation de panne.
Pour validation avant départ humain, le corrigé impose un tableau séparant besoin, capacité, marge et unité. Pour « Validation avant départ humain », retranchez de la capacité nominale indisponibilités, réserves et contraintes de simultanéité. Dans « Validation avant départ humain », un nombre sans unité ou horizon temporel est incomplet. Pour « Validation avant départ humain », une estimation à un chiffre significatif précède le calcul précis.
Le jalon « Validation avant départ humain » exige une preuve annoncée: mesure, test, inventaire, inspection ou démonstration. Pour « Validation avant départ humain », une télémétrie unique ne suffit pas si un biais commun est plausible. Pour « Validation avant départ humain », cherchez une confirmation indépendante ou une cohérence physique avec une autre grandeur. Le corrigé « Validation avant départ humain » précise ce qui serait observé si l’état supposé était réel.
Pour « Validation avant départ humain », retirez une capacité utile et recalculez l’horizon de décision. Dans « Validation avant départ humain », préservez fonctions vitales et options réversibles plutôt que le plan initial à tout prix. Le mode dégradé de « Validation avant départ humain » chiffre charges supprimées, stocks, durée, réparation et seuil de changement de stratégie.
La faute la plus fréquente consiste à optimiser localement cette phase sans mesurer ce qu'elle impose aux autres. Dans « Validation avant départ humain », une économie de masse doit être comparée à ses coûts de maintenance, secours, énergie et thermique. Le corrigé « Validation avant départ humain » demande donc un bilan des conséquences croisées avant d'accepter une optimisation.
3. Transit humain
Le véhicule de transit est budgété comme habitat autonome: air, eau, nourriture, thermique, énergie, sommeil, exercice, santé, abri radiatif, maintenance et communications. Chaque fonction reçoit une capacité nominale, une capacité de secours et une durée de survie. Pour « Transit humain », dressez d’abord les interfaces: ressources, commandes, données et dépendances. La cartographie de « Transit humain » sert à révéler les dépendances et chemins de propagation de panne.
Pour transit humain, le corrigé impose un tableau séparant besoin, capacité, marge et unité. Pour « Transit humain », retranchez de la capacité nominale indisponibilités, réserves et contraintes de simultanéité. Dans « Transit humain », un nombre sans unité ou horizon temporel est incomplet. Pour « Transit humain », une estimation à un chiffre significatif précède le calcul précis.
Le jalon « Transit humain » exige une preuve annoncée: mesure, test, inventaire, inspection ou démonstration. Pour « Transit humain », une télémétrie unique ne suffit pas si un biais commun est plausible. Pour « Transit humain », cherchez une confirmation indépendante ou une cohérence physique avec une autre grandeur. Le corrigé « Transit humain » précise ce qui serait observé si l’état supposé était réel.
Pour « Transit humain », retirez une capacité utile et recalculez l’horizon de décision. Dans « Transit humain », préservez fonctions vitales et options réversibles plutôt que le plan initial à tout prix. Le mode dégradé de « Transit humain » chiffre charges supprimées, stocks, durée, réparation et seuil de changement de stratégie.
Pour « Transit humain », refusez une optimisation locale dont les effets sur les autres fonctions ne sont pas chiffrés. Dans « Transit humain », une économie de masse doit être comparée à ses coûts de maintenance, secours, énergie et thermique. Le corrigé « Transit humain » demande donc un bilan des conséquences croisées avant d'accepter une optimisation.
4. Arrivée et EDL
La réussite de l’atterrissage ne se résume pas au contact avec le sol. Le dossier relie ellipse de dispersion, distance entre véhicules, mobilité, météo, réserve d’énergie, communications et accès au refuge. Un atterrissage techniquement réussi peut être opérationnellement mauvais. Pour « Arrivée et EDL », dressez d’abord les interfaces: ressources, commandes, données et dépendances. La cartographie de « Arrivée et EDL » sert à révéler les dépendances et chemins de propagation de panne.
Pour arrivée et edl, le corrigé impose un tableau séparant besoin, capacité, marge et unité. Pour « Arrivée et EDL », retranchez de la capacité nominale indisponibilités, réserves et contraintes de simultanéité. Dans « Arrivée et EDL », un nombre sans unité ou horizon temporel est incomplet. Pour « Arrivée et EDL », une estimation à un chiffre significatif précède le calcul précis.
Le jalon « Arrivée et EDL » exige une preuve annoncée: mesure, test, inventaire, inspection ou démonstration. Pour « Arrivée et EDL », une télémétrie unique ne suffit pas si un biais commun est plausible. Pour « Arrivée et EDL », cherchez une confirmation indépendante ou une cohérence physique avec une autre grandeur. Le corrigé « Arrivée et EDL » précise ce qui serait observé si l’état supposé était réel.
Pour « Arrivée et EDL », retirez une capacité utile et recalculez l’horizon de décision. Dans « Arrivée et EDL », préservez fonctions vitales et options réversibles plutôt que le plan initial à tout prix. Le mode dégradé de « Arrivée et EDL » chiffre charges supprimées, stocks, durée, réparation et seuil de changement de stratégie.
Pour « Arrivée et EDL », refusez une optimisation locale dont les effets sur les autres fonctions ne sont pas chiffrés. Dans « Arrivée et EDL », une économie de masse doit être comparée à ses coûts de maintenance, secours, énergie et thermique. Le corrigé « Arrivée et EDL » demande donc un bilan des conséquences croisées avant d'accepter une optimisation.
5. Mise en service de la base
Les premières heures et les premiers sols sont une séquence de commissioning. On vérifie alimentation, atmosphère, eau, capteurs, réseaux, sas, stockage, incendie et communications avant d’augmenter progressivement le niveau d’activité. Pour « Mise en service de la base », dressez d’abord les interfaces: ressources, commandes, données et dépendances. La cartographie de « Mise en service de la base » sert à révéler les dépendances et chemins de propagation de panne.
Pour mise en service de la base, le corrigé impose un tableau séparant besoin, capacité, marge et unité. Pour « Mise en service de la base », retranchez de la capacité nominale indisponibilités, réserves et contraintes de simultanéité. Dans « Mise en service de la base », un nombre sans unité ou horizon temporel est incomplet. Pour « Mise en service de la base », une estimation à un chiffre significatif précède le calcul précis.
Le jalon « Mise en service de la base » exige une preuve annoncée: mesure, test, inventaire, inspection ou démonstration. Pour « Mise en service de la base », une télémétrie unique ne suffit pas si un biais commun est plausible. Pour « Mise en service de la base », cherchez une confirmation indépendante ou une cohérence physique avec une autre grandeur. Le corrigé « Mise en service de la base » précise ce qui serait observé si l’état supposé était réel. Dans le module 16, ce point doit être relu depuis la section « 5 — « Mise en service de la base ». Mise en service de la base »: la preuve demandée doit rester cohérente avec l'objectif « Missions finales: construire une architecture Mars complète et résiliente » et avec les marges réellement disponibles dans ce scénario.
Pour « Mise en service de la base », retirez une capacité utile et recalculez l’horizon de décision. Dans « Mise en service de la base », préservez fonctions vitales et options réversibles plutôt que le plan initial à tout prix. Le mode dégradé de « Mise en service de la base » chiffre charges supprimées, stocks, durée, réparation et seuil de changement de stratégie. Dans le module 16, ce point doit être relu depuis la section « 5 — « Mise en service de la base ». Mise en service de la base »: la preuve demandée doit rester cohérente avec l'objectif « Missions finales: construire une architecture Mars complète et résiliente » et avec les marges réellement disponibles dans ce scénario.
Pour « Mise en service de la base », refusez une optimisation locale dont les effets sur les autres fonctions ne sont pas chiffrés. Dans « Mise en service de la base », une économie de masse doit être comparée à ses coûts de maintenance, secours, énergie et thermique. Le corrigé « Mise en service de la base » demande donc un bilan des conséquences croisées avant d'accepter une optimisation. Dans le module 16, ce point doit être relu depuis la section « 5 — « Mise en service de la base ». Mise en service de la base »: la preuve demandée doit rester cohérente avec l'objectif « Missions finales: construire une architecture Mars complète et résiliente » et avec les marges réellement disponibles dans ce scénario.
6. Campagne de 500 sols
La longue durée fait apparaître usure, consommation de pièces, dérive de capteurs, changements de saison et accumulation de petites pertes. Le budget doit donc être recalculé à plusieurs jalons au lieu de supposer un état initial figé. Pour « Campagne de 500 sols », dressez d’abord les interfaces: ressources, commandes, données et dépendances. La cartographie de « Campagne de 500 sols » sert à révéler les dépendances et chemins de propagation de panne.
Pour campagne de 500 sols, le corrigé impose un tableau séparant besoin, capacité, marge et unité. Pour « Campagne de 500 sols », retranchez de la capacité nominale indisponibilités, réserves et contraintes de simultanéité. Dans « Campagne de 500 sols », un nombre sans unité ou horizon temporel est incomplet. Pour « Campagne de 500 sols », une estimation à un chiffre significatif précède le calcul précis.
Le jalon « Campagne de 500 sols » exige une preuve annoncée: mesure, test, inventaire, inspection ou démonstration. Pour « Campagne de 500 sols », une télémétrie unique ne suffit pas si un biais commun est plausible. Pour « Campagne de 500 sols », cherchez une confirmation indépendante ou une cohérence physique avec une autre grandeur. Le corrigé « Campagne de 500 sols » précise ce qui serait observé si l’état supposé était réel. Dans le module 16, ce point doit être relu depuis la section « 6 — « Campagne de 500 sols ». Campagne de 500 sols »: la preuve demandée doit rester cohérente avec l'objectif « Missions finales: construire une architecture Mars complète et résiliente » et avec les marges réellement disponibles dans ce scénario.
Pour « Campagne de 500 sols », retirez une capacité utile et recalculez l’horizon de décision. Dans « Campagne de 500 sols », préservez fonctions vitales et options réversibles plutôt que le plan initial à tout prix. Le mode dégradé de « Campagne de 500 sols » chiffre charges supprimées, stocks, durée, réparation et seuil de changement de stratégie. Dans le module 16, ce point doit être relu depuis la section « 6 — « Campagne de 500 sols ». Campagne de 500 sols »: la preuve demandée doit rester cohérente avec l'objectif « Missions finales: construire une architecture Mars complète et résiliente » et avec les marges réellement disponibles dans ce scénario.
Pour « Campagne de 500 sols », refusez une optimisation locale dont les effets sur les autres fonctions ne sont pas chiffrés. Dans « Campagne de 500 sols », une économie de masse doit être comparée à ses coûts de maintenance, secours, énergie et thermique. Le corrigé « Campagne de 500 sols » demande donc un bilan des conséquences croisées avant d'accepter une optimisation. Dans le module 16, ce point doit être relu depuis la section « 6 — « Campagne de 500 sols ». Campagne de 500 sols »: la preuve demandée doit rester cohérente avec l'objectif « Missions finales: construire une architecture Mars complète et résiliente » et avec les marges réellement disponibles dans ce scénario.
7. Six pannes injectées
Chaque panne est suivie par une chronologie: détection, confirmation, isolement, changement de mode, ressources consommées, réparation, test et retour contrôlé. La correction examine aussi les causes communes et les erreurs de diagnostic possibles. Pour « Six pannes injectées », dressez d’abord les interfaces: ressources, commandes, données et dépendances. La cartographie de « Six pannes injectées » sert à révéler les dépendances et chemins de propagation de panne.
Pour six pannes injectées, le corrigé impose un tableau séparant besoin, capacité, marge et unité. Pour « Six pannes injectées », retranchez de la capacité nominale indisponibilités, réserves et contraintes de simultanéité. Dans « Six pannes injectées », un nombre sans unité ou horizon temporel est incomplet. Pour « Six pannes injectées », une estimation à un chiffre significatif précède le calcul précis.
Le jalon « Six pannes injectées » exige une preuve annoncée: mesure, test, inventaire, inspection ou démonstration. Pour « Six pannes injectées », une télémétrie unique ne suffit pas si un biais commun est plausible. Pour « Six pannes injectées », cherchez une confirmation indépendante ou une cohérence physique avec une autre grandeur. Le corrigé « Six pannes injectées » précise ce qui serait observé si l’état supposé était réel. Dans le module 16, ce point doit être relu depuis la section « 7 — « Six pannes injectées ». Six pannes injectées »: la preuve demandée doit rester cohérente avec l'objectif « Missions finales: construire une architecture Mars complète et résiliente » et avec les marges réellement disponibles dans ce scénario.
Pour « Six pannes injectées », retirez une capacité utile et recalculez l’horizon de décision. Dans « Six pannes injectées », préservez fonctions vitales et options réversibles plutôt que le plan initial à tout prix. Le mode dégradé de « Six pannes injectées » chiffre charges supprimées, stocks, durée, réparation et seuil de changement de stratégie. Dans le module 16, ce point doit être relu depuis la section « 7 — « Six pannes injectées ». Six pannes injectées »: la preuve demandée doit rester cohérente avec l'objectif « Missions finales: construire une architecture Mars complète et résiliente » et avec les marges réellement disponibles dans ce scénario.
Pour « Six pannes injectées », refusez une optimisation locale dont les effets sur les autres fonctions ne sont pas chiffrés. Dans « Six pannes injectées », une économie de masse doit être comparée à ses coûts de maintenance, secours, énergie et thermique. Le corrigé « Six pannes injectées » demande donc un bilan des conséquences croisées avant d'accepter une optimisation. Dans le module 16, ce point doit être relu depuis la section « 7 — « Six pannes injectées ». Six pannes injectées »: la preuve demandée doit rester cohérente avec l'objectif « Missions finales: construire une architecture Mars complète et résiliente » et avec les marges réellement disponibles dans ce scénario.
8. Retour et héritage
Le retour n’est autorisé que si véhicule, consommables, santé équipage et chaîne de communication restent compatibles. La campagne doit aussi laisser une base mieux connue: journaux, pièces qualifiées, paramètres de fonctionnement et anomalies documentées. Pour « Retour et héritage », dressez d’abord les interfaces: ressources, commandes, données et dépendances. La cartographie de « Retour et héritage » sert à révéler les dépendances et chemins de propagation de panne.
Pour retour et héritage, le corrigé impose un tableau séparant besoin, capacité, marge et unité. Pour « Retour et héritage », retranchez de la capacité nominale indisponibilités, réserves et contraintes de simultanéité. Dans « Retour et héritage », un nombre sans unité ou horizon temporel est incomplet. Pour « Retour et héritage », une estimation à un chiffre significatif précède le calcul précis.
Le jalon « Retour et héritage » exige une preuve annoncée: mesure, test, inventaire, inspection ou démonstration. Pour « Retour et héritage », une télémétrie unique ne suffit pas si un biais commun est plausible. Pour « Retour et héritage », cherchez une confirmation indépendante ou une cohérence physique avec une autre grandeur. Le corrigé « Retour et héritage » précise ce qui serait observé si l’état supposé était réel. Dans le module 16, ce point doit être relu depuis la section « 8 — « Retour et héritage ». Retour et héritage »: la preuve demandée doit rester cohérente avec l'objectif « Missions finales: construire une architecture Mars complète et résiliente » et avec les marges réellement disponibles dans ce scénario.
Pour « Retour et héritage », retirez une capacité utile et recalculez l’horizon de décision. Dans « Retour et héritage », préservez fonctions vitales et options réversibles plutôt que le plan initial à tout prix. Le mode dégradé de « Retour et héritage » chiffre charges supprimées, stocks, durée, réparation et seuil de changement de stratégie. Dans le module 16, ce point doit être relu depuis la section « 8 — « Retour et héritage ». Retour et héritage »: la preuve demandée doit rester cohérente avec l'objectif « Missions finales: construire une architecture Mars complète et résiliente » et avec les marges réellement disponibles dans ce scénario.
Pour « Retour et héritage », refusez une optimisation locale dont les effets sur les autres fonctions ne sont pas chiffrés. Dans « Retour et héritage », une économie de masse doit être comparée à ses coûts de maintenance, secours, énergie et thermique. Le corrigé « Retour et héritage » demande donc un bilan des conséquences croisées avant d'accepter une optimisation. Dans le module 16, ce point doit être relu depuis la section « 8 — « Retour et héritage ». Retour et héritage »: la preuve demandée doit rester cohérente avec l'objectif « Missions finales: construire une architecture Mars complète et résiliente » et avec les marges réellement disponibles dans ce scénario.
Tableau maître des budgets et preuves
| Budget | Question à fermer | Preuve attendue | Mode dégradé à étudier |
|---|---|---|---|
| Masse livrée | Quel besoin de masse livrée est simultané au scénario défavorable et quelle marge reste après indisponibilité? | Tableau d'hypothèses, unité, mesure ou test qui permet de confirmer la capacité de masse livrée. | Recalculer masse livrée après retrait d'une capacité et annoncer le temps avant franchissement du seuil. |
| Puissance de pointe | Quel besoin de puissance de pointe est simultané au scénario défavorable et quelle marge reste après indisponibilité? | Tableau d'hypothèses, unité, mesure ou test qui permet de confirmer la capacité de puissance de pointe. | Recalculer puissance de pointe après retrait d'une capacité et annoncer le temps avant franchissement du seuil. |
| Énergie quotidienne | Quel besoin de énergie quotidienne est simultané au scénario défavorable et quelle marge reste après indisponibilité? | Tableau d'hypothèses, unité, mesure ou test qui permet de confirmer la capacité de énergie quotidienne. | Recalculer énergie quotidienne après retrait d'une capacité et annoncer le temps avant franchissement du seuil. |
| Eau nette | Quel besoin de eau nette est simultané au scénario défavorable et quelle marge reste après indisponibilité? | Tableau d'hypothèses, unité, mesure ou test qui permet de confirmer la capacité de eau nette. | Recalculer eau nette après retrait d'une capacité et annoncer le temps avant franchissement du seuil. |
| Oxygène et gaz | Quel besoin de oxygène et gaz est simultané au scénario défavorable et quelle marge reste après indisponibilité? | Tableau d'hypothèses, unité, mesure ou test qui permet de confirmer la capacité de oxygène et gaz. | Recalculer oxygène et gaz après retrait d'une capacité et annoncer le temps avant franchissement du seuil. |
| Nourriture | Quel besoin de nourriture est simultané au scénario défavorable et quelle marge reste après indisponibilité? | Tableau d'hypothèses, unité, mesure ou test qui permet de confirmer la capacité de nourriture. | Recalculer nourriture après retrait d'une capacité et annoncer le temps avant franchissement du seuil. |
| Pièces critiques | Quel besoin de pièces critiques est simultané au scénario défavorable et quelle marge reste après indisponibilité? | Tableau d'hypothèses, unité, mesure ou test qui permet de confirmer la capacité de pièces critiques. | Recalculer pièces critiques après retrait d'une capacité et annoncer le temps avant franchissement du seuil. |
| Temps humain | Quel besoin de temps humain est simultané au scénario défavorable et quelle marge reste après indisponibilité? | Tableau d'hypothèses, unité, mesure ou test qui permet de confirmer la capacité de temps humain. | Recalculer temps humain après retrait d'une capacité et annoncer le temps avant franchissement du seuil. |
| Mobilité | Quel besoin de mobilité est simultané au scénario défavorable et quelle marge reste après indisponibilité? | Tableau d'hypothèses, unité, mesure ou test qui permet de confirmer la capacité de mobilité. | Recalculer mobilité après retrait d'une capacité et annoncer le temps avant franchissement du seuil. |
| Communications | Quel besoin de communications est simultané au scénario défavorable et quelle marge reste après indisponibilité? | Tableau d'hypothèses, unité, mesure ou test qui permet de confirmer la capacité de communications. | Recalculer communications après retrait d'une capacité et annoncer le temps avant franchissement du seuil. |
Chronologie de six événements injectés
T0: l’anomalie est détectée et consignée. T+1: caractérisez « retard logistique » avec au moins deux indices qui ne partagent pas la même source d’erreur. T+2: redistribuez les charges ou les tâches pour empêcher la propagation de l’incident. T+3: mettez à jour le tableau de ressources du module 16 avec la capacité réellement restante. T+4: confrontez ce nouvel état au seuil de sécurité et au temps nécessaire pour atteindre une solution stable. T+5: la configuration nominale n’est restaurée qu’après démonstration de la fonction et enregistrement du retour d’expérience.
Événement 2: perte partielle de production électrique. T0: l’anomalie est détectée et consignée. T+1: confirmez « perte partielle de production électrique » avec une donnée indépendante avant de modifier la configuration. T+2: isolez la fonction touchée par « perte partielle de production électrique » et conservez en priorité les fonctions vitales. T+3: recalculez l’autonomie disponible dans l’état créé par « perte partielle de production électrique ». T+4: comparez cette autonomie au seuil de décision défini dans missions finales: construire une architecture mars complète et résiliente. T+5: le retour au nominal n’est autorisé qu’après un essai montrant que la cause de « perte partielle de production électrique » est maîtrisée.
Événement 3: dérive d’un capteur de fonction vitale. T0: l’anomalie est détectée et consignée. T+1: pour « dérive d’un capteur de fonction vitale », cherchez d’abord une seconde mesure qui ne dépende pas du même capteur ou de la même chaîne. T+2: basculez vers la ressource ou la procédure de secours pertinente au module 16. T+3: établissez le nouveau bilan de temps, de stock et de capacité après cette bascule. T+4: décidez à partir de la marge restante, pas à partir du désir de poursuivre le plan initial. T+5: documentez le test de récupération de « dérive d’un capteur de fonction vitale » avant de réarmer la fonction.
Événement 4: immobilisation d’un moyen de mobilité. T0: l’anomalie est détectée et consignée. T+1: qualifiez « immobilisation d’un moyen de mobilité » en séparant symptôme, mesure et cause supposée. T+2: réduisez immédiatement les activités qui aggraveraient cette anomalie dans missions finales: construire une architecture mars complète et résiliente. T+3: vérifiez quelles redondances restent réellement disponibles après l’incident. T+4: appliquez le critère d’abandon ou de poursuite associé à la ressource devenue limitante. T+5: réintégrez la fonction seulement lorsque le contrôle contradictoire ne reproduit plus « immobilisation d’un moyen de mobilité ».
Événement 5: indisponibilité temporaire d’une compétence clé. T0: l’anomalie est détectée et consignée. T+1: ouvrez une fiche d’anomalie pour « indisponibilité temporaire d’une compétence clé » et confirmez l’écart par une observation distincte. T+2: placez l’équipage et les équipements dans la configuration sûre prévue pour ce type d’écart. T+3: chiffrez la conséquence de l’incident sur la durée, la puissance, les consommables ou la mobilité concernés. T+4: si la marge calculée franchit le seuil du module 16, déclenchez le scénario dégradé sans attendre. T+5: fermez l’anomalie uniquement après essai, lecture stable et validation croisée.
Événement 6: perte d’une capacité de communication ou de coordination. T0: l’anomalie est détectée et consignée. T+1: face à « perte d’une capacité de communication ou de coordination », interrompez l’interprétation intuitive et recherchez une preuve qui pourrait la contredire. T+2: sécurisez la fonction la plus difficile à remplacer dans missions finales: construire une architecture mars complète et résiliente. T+3: projetez l’état dégradé jusqu’au prochain point où une ressource, un délai ou une capacité devient critique. T+4: choisissez l’action qui préserve cette marge critique, même si elle sacrifie un objectif secondaire. T+5: avant reprise, refaites la mesure qui avait révélé « perte d’une capacité de communication ou de coordination » et comparez-la à une référence saine.
Grille de soutenance du dossier
- Hypothèses: 15 points.
- Budgets et unités: 20 points.
- Interfaces: 15 points.
- Modes dégradés: 15 points.
- Preuves et vérification: 10 points.
- Chronologie et opérations: 10 points.
- Analyse de sensibilité: 10 points.
- Clarté et traçabilité: 5 points.
Dossier corrigé quantitatif de référence - scénario pédagogique complet
Tout ce dossier est un scénario pédagogique construit pour apprendre à fermer une architecture. Les valeurs numériques ci-dessous ne décrivent ni un plan NASA, ni un plan SpaceX, ni une mission certifiée. Elles sont volontairement simples, arrondies et traçables afin que le lecteur puisse refaire les calculs. Dans une étude réelle, chaque hypothèse devrait être remplacée par une donnée de conception sourcée, une exigence approuvée ou une mesure d'essai. L'objectif est de comprendre la méthode de fermeture des budgets et des marges, pas de donner l'illusion qu'une mission humaine vers Mars peut être validée par quelques nombres isolés.
Six personnes effectuent une campagne de surface de 500 sols après deux cargos précurseurs. On suppose que les cargos ont déjà démontré l'alimentation minimale, la communication, un volume pressurisable, une réserve de consommables et une capacité de mobilité. Le départ de l'équipage n'est autorisé que si ces fonctions ont été testées. Le corrigé travaille ensuite avec un habitat principal, un refuge indépendant, deux rovers capables de se secourir mutuellement, une production électrique multi-source et des stocks permettant de passer temporairement en mode dégradé.
1. Registre initial des hypothèses
| Grandeur | Symbole | Hypothèse pédagogique | Pourquoi elle est nécessaire |
|---|---|---|---|
| Équipage | N | 6 personnes | Dimensionne consommables, temps humain et capacité de refuge |
| Durée surface | t_s | 500 sols | Transforme un débit quotidien en stock de campagne |
| Durée d’un sol | t_sol | 24,66 h | Permet de convertir puissance moyenne et énergie par sol |
| Appoint net d’eau | q_eau | 1,2 kg/personne/sol | Représente les pertes nettes après récupération dans ce scénario |
| Appoint net O2 | q_O2 | 0,9 kg/personne/sol | Hypothèse de calcul d’un stock net; à remplacer par une valeur mission sourcée |
| Nourriture sèche | q_food | 0,75 kg/personne/sol | Simplification pédagogique pour un budget de masse |
| Puissance moyenne | P_moy | 55 kW | Somme pédagogique des charges moyennes actives |
| Charge critique | P_crit | 35 kW | Charge conservée en mode dégradé |
| Stockage batterie nominal | E_bat | 900 kWh | Capacité nominale du scénario |
| Réserve batterie non planifiée | r_bat | 20 % | Empêche de considérer 100 % du stockage comme librement consommable |
| Autonomie rover | R_rover | 60 km | Distance totale utilisable dans le scénario avant recharge |
| Réserve mobilité | r_rover | 25 % | Réserve conservée pour détour, terrain et secours |
2. Fermer le budget d’eau avant de parler de confort
Combien d'eau d'appoint faut-il importer ou produire localement si la boucle récupère la majorité de l'eau mais laisse une perte nette de 1,2 kg par personne et par sol? Le mot important est « net »: on ne multiplie pas la consommation brute de douche, d'hygiène et de boisson comme si toute l'eau disparaissait. On budgète ici uniquement ce qui doit réellement être remplacé après récupération, plus des tampons pour les interruptions.
Inventaire d’eau équipage — convertir une demande quotidienne en masse de campagne
- 1 — Question concrète
- Quelle masse d’eau brute correspond à un débit individuel, un effectif et une durée donnés ?
- 2 — Intuition sans symboles
- Chaque personne consomme une quantité par sol ; on multiplie par le nombre de personnes puis par le nombre de sols couverts.
- 3 — Grandeurs
- m_eau est la demande brute ; q_eau la demande par personne et par sol ; N l’effectif ; t_s la durée.
- 4 — Formule
- m_eau = q_eau × N × t_s
- 5 — Lecture
- La masse d’eau égale la demande par personne et par sol multipliée par l’effectif puis par la durée.
- 6 — Symboles et sens
- Le débit individuel, l’effectif et la durée décrivent la même campagne ; m_eau est une masse brute avant crédits de recyclage.
- 7 — Prononciation
- m eau égale q eau fois enne fois té sols.
- 8 — Unités
- kg/(personne·sol) × personne × sol = kg.
- 9 — Convention
- Fermer d’abord la demande brute ; récupération, pertes, stock inaccessible et réserve protégée sont des couches distinctes du budget boucle fermée.
- 10 — Pourquoi cette opération
- L’effectif transforme la demande individuelle en demande équipage ; la durée cumule cette demande.
- 11 — Hypothèses
- Le débit individuel est représentatif et la frontière de consommation reste la même pendant l’intervalle.
- 12 — Contrôle d’unités
- Personnes et sols s’annulent, laissant des kilogrammes.
- 13 — Cas numérique
- 3,2 kg/(personne·sol) × 6 personnes × 30 sols = 576 kg.
- 14 — Pourquoi le calcul fonctionne
- La demande quotidienne équipage vaut 19,2 kg ; sur 30 sols, elle devient 576 kg.
- 15 — Contrôle algébrique
- t_s = m_eau/(q_eau × N) si les autres grandeurs restent constantes.
- 16 — Estimation mentale
- Environ 20 kg/sol pendant 30 sols donnent environ 600 kg ; 576 kg est cohérent.
- 17 — Interprétation
- La demande brute de ce cas vaut 576 kg avant récupération et contingence.
- 18 — Ce que le résultat ne prouve pas
- Elle ne donne pas la masse à importer ou produire : efficacité de récupération, fuites, accessibilité, qualité et besoins de procédé peuvent changer le make-up.
- 19 — Sensibilité
- Chaque personne ou sol supplémentaire augmente linéairement la demande brute à débit individuel fixé.
- 20 — Exercices guidé et autonome
Exercice guidé. 2,8 kg/(personne·sol), 5 personnes, 40 sols. Calculer la demande brute.
Correction guidée
2,8 × 5 × 40 = 560 kg.
Exercice autonome. Un stock brut de 720 kg doit couvrir 6 personnes pendant 50 sols. Quel débit individuel moyen maximal cela représente-t-il ?
Correction autonome
720/(6×50) = 2,4 kg/(personne·sol).
- 21 — Décision mission
- Fermer la demande brute puis appliquer séparément récupération, pertes et réserve afin que le make-up reste traçable.
m_eau = 1,2 × 6 × 500 = 3 600 kg. Le contrôle d'unité est direct: kg/personne/sol × personnes × sols = kg. Un ordre de grandeur mental donne environ 1 × 6 × 500 = 3 000 kg; obtenir 36 000 kg ou 360 kg signalerait immédiatement une erreur de facteur dix.
Un tampon de 30 sols au même débit net vaut 1,2 × 6 × 30 = 216 kg. Dans le dossier de mission, ce tampon ne doit pas être confondu avec les 3 600 kg de besoin de campagne. Le besoin de campagne répond à « combien faut-il remplacer sur 500 sols? »; le tampon répond à « combien faut-il pouvoir mobiliser sans production nouvelle pendant une interruption définie? Ce sont deux questions différentes, et les additionner ou les comparer sans préciser le rôle du stock crée de faux raisonnements.
Si la production locale ou la récupération ne peut pas maintenir l'appoint net annoncé, la décision n'est pas immédiatement l'évacuation. On mesure d'abord la nouvelle perte nette, on recalcule le nombre de sols couverts par le stock mobilisable, puis on réduit les usages non vitaux et on répare. Le GO/HOLD dépend donc d'un horizon mesuré, pas d'une impression générale que « l'eau fonctionne encore ».
3. Oxygène et gaz: distinguer débit, stock et réserve d’urgence
m_O2 = 0,9 × 6 × 500 = 2 700 kg pour le scénario si cette valeur représentait réellement l'appoint net à fournir pendant toute la campagne. La valeur est volontairement pédagogique: elle sert à montrer la chaîne de calcul. Une étude réelle distinguerait consommation métabolique, récupération éventuelle, production, pertes de gaz, pressurisation, EVA, purge, réserve incendie et réserve de refuge.
Si la capacité principale de production est indisponible pendant trois sols et que la demande nette de scénario reste 0,9 kg/personne/sol, le stock de secours consommé est 0,9 × 6 × 3 = 16,2 kg. Si le refuge possède 45 kg de réserve utilisable consacrée à cette fonction, la marge arithmétique après trois sols est 28,8 kg. Mais le corrigé refuse d'appeler ces 28,8 kg une « marge de mission » tant que les autres usages du même stock ne sont pas vérifiés.
Le piège consiste à utiliser une masse d'oxygène comme si elle suffisait à décrire l'atmosphère habitable. La pression totale, les gaz tampons, le CO2, l'humidité, les contaminants et la capacité de circulation restent des contraintes séparées. Une réserve d'O2 disponible n'est donc pas une preuve que l'habitat entier est exploitable.
4. Nourriture: un budget simple qui révèle immédiatement la masse logistique
m_food = 0,75 × 6 × 500 = 2 250 kg. Ce chiffre ne couvre ici que la masse alimentaire sèche choisie pour l'exercice. Les emballages, pertes, diversité nutritionnelle, réserves supplémentaires, eau de préparation et logistique de stockage ne sont pas inclus. Le but est de montrer qu'un débit quotidien qui paraît petit devient plusieurs tonnes lorsqu'il est intégré sur 500 sols.
Si la durée augmente de 10 %, le besoin passe à 2 475 kg. Si, au contraire, une production locale remplace 20 % de la masse sèche après une phase de montée en puissance vérifiée, le besoin importé théorique devient 1 800 kg, mais ce gain ne peut être compté que si l'agriculture dispose déjà de son eau, de son énergie, de ses nutriments, de sa main-d'œuvre et de sa capacité de secours. Une économie de cargo qui crée quatre nouvelles dépendances non fermées n'est pas automatiquement un progrès.
5. Puissance et énergie: pourquoi 55 kW ne signifie pas 55 kWh
Énergie par sol martien — convertir puissance moyenne en énergie cumulée
- 1 — Question concrète
- Quelle énergie correspond à une puissance moyenne maintenue pendant un sol martien complet ?
- 2 — Intuition sans symboles
- La puissance est un débit d’énergie. La maintenir pendant toute la durée d’un sol accumule une énergie proportionnelle à cette durée.
- 3 — Grandeurs
- E_sol est l’énergie d’un sol ; P_moy la puissance moyenne ; t_sol la durée du sol.
- 4 — Formule
- E_sol = P_moy × t_sol
- 5 — Lecture
- L’énergie par sol égale la puissance moyenne multipliée par la durée du sol.
- 6 — Symboles et sens
- P_moy doit représenter l’intervalle entier considéré ; t_sol est exprimé dans l’unité temporelle compatible.
- 7 — Prononciation
- E sol égale P moyenne fois té sol.
- 8 — Unités
- kW × h = kWh.
- 9 — Convention
- Pour un sol martien complet, utiliser environ 24,6597 h ; une charge intermittente doit être décrite par son propre profil et non cachée dans une moyenne mal définie.
- 10 — Pourquoi cette opération
- Multiplier un débit d’énergie par le temps donne la quantité cumulée.
- 11 — Hypothèses
- La puissance moyenne représente réellement l’intervalle et n’efface pas un régime opérationnel différent.
- 12 — Contrôle d’unités
- Kilowatt multiplié par heure donne kilowattheure.
- 13 — Cas numérique
- 5,0 kW × 24,6597 h ≈ 123,3 kWh par sol.
- 14 — Pourquoi le calcul fonctionne
- Chaque heure ajoute environ 5 kWh ; un peu moins de 25 h donne donc un peu moins de 125 kWh.
- 15 — Contrôle algébrique
- P_moy = E_sol/t_sol.
- 16 — Estimation mentale
- 5 × 25 ≈ 125 kWh, très proche de 123,3.
- 17 — Interprétation
- Une charge moyenne continue de 5 kW représente environ 123,3 kWh par sol martien.
- 18 — Ce que le résultat ne prouve pas
- L’énergie par sol ne révèle ni puissance de pointe, ni rampes, ni séquence charge/décharge, ni capacité d’onduleur.
- 19 — Sensibilité
- À durée fixe, doubler la puissance moyenne double directement l’énergie par sol.
- 20 — Exercices guidé et autonome
Exercice guidé. Une charge moyenne de 8 kW fonctionne sur un sol complet. Calculer l’énergie.
Correction guidée
8 × 24,6597 ≈ 197,3 kWh/sol.
Exercice autonome. Le budget énergétique autorise 246,6 kWh/sol pour une charge continue. Quelle puissance moyenne correspondante ?
Correction autonome
246,6/24,6597 ≈ 10,0 kW.
- 21 — Décision mission
- Utiliser l’énergie par sol pour génération et stockage, avec un gate séparé pour puissance de pointe et transitoires.
E_sol = 55 × 24,66 = 1 356,3 kWh par sol, soit environ 1,36 MWh/sol. Le contrôle d'unité montre kW × h = kWh. La puissance décrit un débit instantané d'énergie; l'énergie est l'accumulation de ce débit dans le temps. Confondre les deux conduit à des batteries, des câbles ou des sources totalement mal dimensionnés.
Avec 900 kWh nominaux et une réserve de 20 % non planifiée, on n'autorise que 900 × 0,80 = 720 kWh dans le scénario de secours. À 35 kW de charge critique constante, l'autonomie théorique est 720 / 35 = 20,57 h, soit environ 0,83 sol. Cela signifie qu'une architecture qui prétend « tenir un sol entier sur batterie » ne ferme pas ce besoin avec ces hypothèses. Soit il faut réduire la charge critique, augmenter le stockage, accepter une autre source de secours ou raccourcir le temps de transition.
Une perte totale de la source principale pendant 18 h consomme 35 × 18 = 630 kWh si la charge critique reste stable. Sur les 720 kWh autorisés, il reste 90 kWh, soit seulement 2,57 h de charge critique supplémentaire. Le verdict n'est donc pas « batterie suffisante » mais « batterie suffisante pour 18 h avec une marge temporelle d'environ 2,6 h dans ce scénario ». Cette formulation est beaucoup plus utile pour une règle GO/HOLD.
6. Mobilité de secours: transformer une autonomie commerciale en rayon opérationnel
Rayon de secours protégé — conserver le trajet retour avant de quitter l’habitat
- 1 — Question concrète
- Quel rayon aller-retour simple peut être autorisé à partir d’une autonomie nominale et d’une réserve protégée ?
- 2 — Intuition sans symboles
- Un rover de secours doit pouvoir aller jusqu’à la cible puis revenir. On protège d’abord une partie de l’autonomie annoncée, puis on partage le reste entre aller et retour.
- 3 — Grandeurs
- R_sûr est le rayon planifié ; R_nom l’autonomie nominale ; f_utilisable la fraction autorisée après réserve.
- 4 — Formule
- R_sûr = (R_nom × f_utilisable) / 2
- 5 — Lecture
- Le rayon sûr égale l’autonomie nominale multipliée par la fraction utilisable, puis divisée par deux.
- 6 — Symboles et sens
- R_nom est une distance totale ; f_utilisable est sans dimension ; R_sûr est une distance aller simple.
- 7 — Prononciation
- R sûr égale R nominal fois effe utilisable, divisé par deux.
- 8 — Unités
- km × sans dimension ÷ 2 = km.
- 9 — Convention
- La géométrie est symétrique aller-retour. Terrain, détour, froid batterie, remorquage et charge de secours doivent réduire encore le rayon si nécessaire.
- 10 — Pourquoi cette opération
- La réserve réduit la distance totale utilisable ; la division par deux protège un trajet aller et un trajet retour.
- 11 — Hypothèses
- Même autonomie effective dans les deux sens, pas de recharge, pas de refuge alternatif et pas de pénalité terrain/météo dans ce modèle de premier ordre.
- 12 — Contrôle d’unités
- La fraction ne change pas l’unité de distance et la division par deux conserve des kilomètres.
- 13 — Cas numérique
- R_nom = 60 km et réserve 25 % donnent f_utilisable = 0,75 ; distance utilisable = 45 km ; R_sûr = 22,5 km.
- 14 — Pourquoi le calcul fonctionne
- On protège 15 km sur les 60, puis on partage les 45 km restants entre les deux branches.
- 15 — Contrôle algébrique
- Pour une cible à distance d, il faut au moins R_nom ≥ 2d/f_utilisable avant les pénalités supplémentaires.
- 16 — Estimation mentale
- Trois quarts de 60 donnent 45 ; la moitié vaut 22,5.
- 17 — Interprétation
- 22,5 km est le rayon symétrique maximal du cas simplifié avant pénalités.
- 18 — Ce que le résultat ne prouve pas
- Le résultat ne certifie ni route praticable, ni batterie chaude, ni remorquage, ni communications, ni disponibilité d’un refuge.
- 19 — Sensibilité
- Augmenter la réserve réduit le rayon ; une route asymétrique ou un refuge à sens unique exige une géométrie différente.
- 20 — Exercices guidé et autonome
Exercice guidé. Autonomie nominale 80 km, réserve 30 %. Calculer le rayon simple.
Correction guidée
Fraction utilisable 0,70 ; distance utilisable 56 km ; rayon = 28 km.
Exercice autonome. Une victime est à 24 km. Le rover a 70 km nominaux, réserve 20 %, et le terrain ajoute 15 % à chaque branche. Le cas ferme-t-il proprement ?
Correction autonome
Distance utilisable = 56 km. Aller-retour terrain = 2×24×1,15 = 55,2 km : seulement 0,8 km reste avant effets froid/remorquage. Verdict HOLD sans marge supplémentaire.
- 21 — Décision mission
- Traiter le rayon comme gate de préservation d’option : si terrain et incertitude consomment la marge, réduire l’enveloppe ou ajouter une autre voie de secours.
R_sûr = 60 × 0,75 / 2 = 22,5 km. La division par deux rappelle qu'un véhicule doit revenir ou qu'un véhicule de secours doit pouvoir effectuer un aller-retour; la réserve de 25 % absorbe détour, terrain, température, recherche ou dégradation. Un site scientifique à 18 km est donc dans l'enveloppe de ce modèle, mais il ne reste que 4,5 km de marge géométrique avant le seuil. Le terrain réel peut réduire cette marge bien avant le kilométrage théorique.
Si un rover s'immobilise à 18 km de la base, la décision de secours ne consiste pas à envoyer immédiatement le second rover. On confirme position, état de l'équipage, énergie et durée de survie du véhicule immobilisé; on vérifie météo et communications; on calcule la distance totale du véhicule de secours; on conserve sa propre réserve; puis on choisit entre dépannage, transfert d'équipage, attente ou abandon du matériel. Le but du rayon sûr est précisément de maintenir plusieurs options.
7. Temps humain: la ressource que les budgets de masse oublient
H_dispo = 6 × 8 = 48 heures-personnes par sol dans le scénario. Une réserve de 20 % pour anomalies, coordination, documentation et récupération représente 9,6 heures-personnes; il ne reste donc que 38,4 heures-personnes à planifier comme charge normale. Ce budget interdit de programmer simultanément maintenance lourde, grande EVA scientifique, inventaire cargo et exercice d'urgence comme si le temps humain était gratuit.
Lorsqu'une panne consomme 15 heures-personnes imprévues, le retard ne se mesure pas seulement en heures. Les tâches reportées peuvent elles-mêmes créer une dette: filtre non changé, échantillon non traité, pièce non inspectée ou sommeil réduit. Le corrigé demande donc de noter le travail reporté et le risque qu'il crée au lieu de simplement « rattraper plus tard ».
8. Tableau de fermeture des budgets
| Budget | Besoin nominal du scénario | Réserve ou limite | Question de fermeture |
|---|---|---|---|
| Eau d’appoint | 7,2 kg/sol pour 6 personnes | 216 kg = 30 sols au débit net | Le stock est-il indépendant de la boucle en panne? |
| O2 net | 5,4 kg/sol | 16,2 kg pour 3 sols; exemple de réserve 45 kg | Le même stock sert-il à pressurisation ou EVA? |
| Nourriture sèche | 4,5 kg/sol | 2 250 kg sur 500 sols hors emballage | Quel stock reste après retard de mission? |
| Énergie moyenne | 1 356,3 kWh/sol | 720 kWh batterie planifiable | Quelle source prend le relais avant 20,6 h à 35 kW? |
| Charge critique | 35 kW | 630 kWh pour 18 h | Quelles charges sont réellement dans les 35 kW? |
| Mobilité | Rayon sûr 22,5 km | 25 % de réserve kilométrique | Le terrain et la météo réduisent-ils ce rayon? |
| Temps humain | 48 h-personnes/sol brutes | 9,6 h-personnes de réserve | Quelles tâches sont abandonnées pendant une anomalie? |
9. Six pannes injectées - corrigé chronologique
- Données du cas
- Pendant dix sols, le système de récupération d’eau se dégrade : l’appoint net passe de 1,2 à 4,0 kg par personne et par sol pour six personnes.
- Relation
- L'appoint net passe pédagogiquement de 1,2 à 4,0 kg/personne/sol.
- Raisonnement
- Panne 2 - Dégradation de la récupération d’eau pendant 10 sols. L'appoint net passe pédagogiquement de 1,2 à 4,0 kg/personne/sol. L'excès par rapport au nominal est (4,0-1,2) × 6 × 10 = 168 kg. On retire 168 kg du stock libre ou on compense par production. La règle opérationnelle doit annoncer le seuil de stock qui force l'arrêt d'usages non vitaux.
- Résultat
- Panne 2 - Dégradation de la récupération d’eau pendant 10 sols.
- Contrôle
- La règle opérationnelle doit annoncer le seuil de stock qui force l'arrêt d'usages non vitaux.
- Interprétation
- On retire 168 kg du stock libre ou on compense par production.
- Données du cas
- La production principale d’O2 est indisponible pendant trois sols. Le besoin net total du scénario est de 16,2 kg et la réserve initiale disponible est de 45 kg.
- Relation
- Le corrigé exige une vérification indépendante de l'atmosphère et du CO2: posséder assez d'O2 ne prouve pas que l'air est sain.
- Raisonnement
- Panne 3 - Production principale d’O2 indisponible trois sols. La demande nette du scénario est 16,2 kg. Une réserve de 45 kg laisse 28,8 kg après trois sols si aucun autre usage ne la consomme. Le corrigé exige une vérification indépendante de l'atmosphère et du CO2: posséder assez d'O2 ne prouve pas que l'air est sain.
- Résultat
- Panne 3 - Production principale d’O2 indisponible trois sols.
- Interprétation
- Une réserve de 45 kg laisse 28,8 kg après trois sols si aucun autre usage ne la consomme.
- Données du cas
- Un rover est immobilisé à 18 km de la base. Le modèle donne un rayon de secours sûr de 22,5 km, soit 4,5 km de marge théorique.
- Raisonnement
- Panne 4 - Rover immobilisé à 18 km. Le rayon sûr calculé est 22,5 km. Le secours est géométriquement possible dans le modèle, mais la marge n'est que 4,5 km. On vérifie énergie réelle, trajet, météo, équipage et capacité du deuxième rover avant départ. Si un détour crédible dépasse la marge, HOLD puis stratégie alternative.
- Résultat
- Panne 4 - Rover immobilisé à 18 km.
- Contrôle
- Le secours est géométriquement possible dans le modèle, mais la marge n'est que 4,5 km.
- Interprétation
- Si un détour crédible dépasse la marge, HOLD puis stratégie alternative.
- Données du cas
- Les communications haut débit avec la Terre sont indisponibles pendant 48 h. Les procédures locales et les fonctions vitales doivent continuer sans décision terrestre en temps réel.
- Raisonnement
- Panne 5 - Perte des communications haut débit pendant 48 h. La mission doit continuer avec procédures asynchrones et autonomie locale. Les fonctions vitales ne doivent pas dépendre d'une décision terrestre en temps réel. On conserve les journaux, on compresse les données essentielles et on définit quels événements exigent seulement notification versus autorisation préalable.
- Résultat
- Panne 5 - Perte des communications haut débit pendant 48 h.
- Contrôle
- On conserve les journaux, on compresse les données essentielles et on définit quels événements exigent seulement notification versus autorisation préalable.
- Interprétation
- Les fonctions vitales ne doivent pas dépendre d'une décision terrestre en temps réel.
- Données du cas
- Un tiers du volume habitable devient indisponible. Six personnes doivent être accueillies dans les compartiments restants sans dépasser les capacités de refuge, de couchage et de support-vie.
- Raisonnement
- Panne 6 - Isolement d’un tiers du volume habitable. L'événement ne détruit pas nécessairement le support-vie, mais il augmente densité humaine, charge sur les autres compartiments, bruit, circulation et contraintes de sommeil. On vérifie que le refuge, les couchages et les fonctions vitales restantes peuvent accueillir six personnes avant de déclarer le mode dégradé soutenable.
- Résultat
- Panne 6 - Isolement d’un tiers du volume habitable.
- Contrôle
- On vérifie que le refuge, les couchages et les fonctions vitales restantes peuvent accueillir six personnes avant de déclarer le mode dégradé soutenable.
- Interprétation
- L'événement ne détruit pas nécessairement le support-vie, mais il augmente densité humaine, charge sur les autres compartiments, bruit, circulation et contraintes de sommeil.
10. Matrice GO / HOLD / NO-GO
| État | Signification | Exemple de critère dans ce scénario |
|---|---|---|
| GO | La fonction et sa marge sont démontrées; la prochaine phase peut commencer | Énergie critique disponible avec source ou stockage démontrant l’horizon exigé |
| HOLD | La mission reste sûre mais une incertitude ou une marge insuffisante interdit l’étape suivante | Stock d’eau encore suffisant mais perte nette non stabilisée après anomalie |
| NO-GO | Une fonction vitale, un secours ou une marge minimale n’est plus démontré | Aucune source électrique capable d’éviter l’épuisement avant réparation plausible |
| RETURN / SAFE MODE | On abandonne l’objectif nominal pour protéger l’équipage et conserver les options réversibles | Annulation EVA, refuge, rationnement, report science, préparation retour selon phase |
Un étudiant ne reçoit pas les points parce qu'il choisit le même nombre que ce corrigé. Il les reçoit s'il annonce ses hypothèses, définit les unités, ferme ses budgets, montre les interfaces et prend une décision cohérente avec les marges qu'il a lui-même calculées. Une variante avec 45 kW critiques, 1 200 kWh de batterie ou une autre stratégie d'eau peut être meilleure ou pire; elle doit simplement démontrer sa cohérence avec les autres sous-systèmes.
Mini-projet intégrateur et dossier de référence
Produire le dossier solution d'une mission de six personnes sur 500 sols avec deux cargos précurseurs. Le dossier doit relier chronologie, budgets, interfaces, six pannes injectées, reconfiguration et critères de départ, d'atterrissage et de prolongation de campagne.
« Exercice 12: Trade-off final entre deux architectures » — hypothèses, budget, marges.
« Exercice 12: Trade-off final entre deux architectures » — interfaces et causes communes.
« Exercice 12: Trade-off final entre deux architectures » — calculs, limites, critères.
Verification de maîtrise du module 16
- « Exercice 12: Trade-off final entre deux architectures » — unités et ordre de grandeur.
- « Exercice 12: Trade-off final entre deux architectures » — cas dégradé.
- « Exercice 12: Trade-off final entre deux architectures » — marge décisionnelle.
- « Exercice 12: Trade-off final entre deux architectures » — mesure de contrôle.
Repères du passage: contrôle
Repères du passage: puissance
Repères du passage: exigence
Repères du passage: délestage
Repères du passage: humidité
Repères du passage: unité
Repères du passage: débit
Repères du passage: flux
Repères du passage: pressurisation
Repères du passage: masses
Repères du passage: contrôle thermique
Repères du passage: ingénierie système
Repères du passage: MTBF
Repères du passage: contamination
Repères du passage: redondance
Repères du passage: récupération
Repères du passage: bande passante
Repères du passage: maintenabilité
Repères du passage: disponibilité
Repères du passage: télémétrie
Repères du passage: optimisation
Repères du passage: sol martien
Repères du passage: phase
Repères du passage: ellipse
Repères du passage: chronologie
Repères du passage: NASA
Repères du passage: marge de mission
Sources et passerelles
Qualification d’ingénierie système — exigences, interfaces, V&V et preuve sur 500 sols
Une architecture martienne n’est pas fermée parce que ses sous-systèmes ont chacun un dossier solide : les exigences, interfaces, marges, risques, configurations, essais et procédures doivent raconter la même mission et la même version du système.
Exigences
Chaque exigence doit être nécessaire, mesurable, traçable vers un besoin de mission et associée à une méthode de vérification crédible.
Interfaces
Les échanges de puissance, chaleur, données, fluides, masse, temps et autorité entre sous-systèmes sont des objets d’ingénierie à part entière.
Vérification
La vérification demande si le système a été construit conformément aux exigences. Elle s’appuie sur analyse, inspection, démonstration ou essai avec critères explicites.
Validation
La validation demande si le système répond réellement au besoin opérationnel dans son contexte d’emploi, y compris avec équipage et scénarios dégradés.
1. La traçabilité part du besoin de mission et se termine par une preuve
Une exigence utile possède un parent, un propriétaire, une justification, une méthode de vérification et un état. Une phrase vague comme « le système doit être fiable » ne suffit pas. Il faut exprimer la fonction protégée, les conditions, le seuil attendu et la preuve qui permettra de dire PASS ou FAIL. La chaîne descend ensuite vers l’architecture et remonte vers les résultats d’essai.
2. Une matrice de vérification empêche « nous l’avons testé » de devenir une formule vide
La matrice relie chaque exigence à la méthode, au niveau d’essai, au moyen nécessaire, au critère d’acceptation, au responsable et au résultat. Elle expose immédiatement les exigences sans preuve, les tests qui ne couvrent aucune exigence et les dépendances à un moyen d’essai indisponible sur Mars.
3. Vérification et validation répondent à deux questions différentes
Un composant peut être parfaitement conforme à sa spécification et pourtant ne pas résoudre le problème opérationnel. La vérification demande « avons-nous construit correctement ? » ; la validation demande « avons-nous construit la bonne capacité pour l’usage réel ? ». Une boucle de support-vie vérifiée au banc doit encore être validée dans un scénario d’équipage, de maintenance, de bruit, de poussière et de panne réaliste.
4. Le contrôle d’interface est l’endroit où l’optimisme local rencontre la réalité du système
Un habitat, une centrale, un rover ou une unité ISRU peuvent chacun respecter leur propre budget et devenir incompatibles une fois connectés. Le registre d’interfaces doit porter unités, plages, tolérances, états dégradés, sens de responsabilité et configuration. Les interfaces logicielles et procédurales sont aussi critiques que les raccords physiques.
5. Les marges sont des réserves gérées, pas des pourcentages décoratifs
Masse, énergie, débit, stockage, volume, temps équipage et performance possèdent une valeur courante, une limite et une marge. Une marge empruntée pour sauver un sous-système ne peut pas disparaître du registre ; elle devient une décision de programme avec propriétaire et date de récupération prévue.
6. Les indicateurs de performance technique doivent révéler la tendance avant le dépassement
Attendre qu’une limite soit franchie est trop tard. Les paramètres critiques doivent être suivis avec tendance, incertitude et seuils d’action. Une capacité de récupération d’eau qui décline lentement, une dette maintenance qui croît ou une autonomie batterie qui se contracte sont des signaux de décision avant panne.
7. Qualification, acceptation et certification ne sont pas synonymes
La qualification démontre qu’un design représentatif supporte les environnements et marges prévus ; l’acceptation vérifie qu’un exemplaire livré est apte à l’emploi selon le plan défini ; la certification est une décision d’autorité dépendant du domaine et du cadre applicable. Les preuves doivent toujours être rattachées à la configuration qu’elles couvrent.
8. Les thread tests de bout en bout révèlent ce que les tests composants ne peuvent pas voir
- Perte communications. Couper le lien Terre et vérifier horloge, état, autorité locale, procédures, file d’événements et reconnexion.
- Fuite cabine. Injecter une indication, localiser, isoler, compter l’oxygène, basculer vers refuge et capturer la nouvelle configuration.
- Déficit énergétique. Retirer une source majeure et vérifier délestage automatique, priorités manuelles, endurance batterie, thermique et séquence de reprise.
- Sauvetage rover. Immobiliser un véhicule près du rayon protégé et suivre position, communications, consommables, véhicule secours, itinéraire et marge retour.
- Pièce critique. Faire échouer un équipement remplaçable et démontrer diagnostic, accès, outillage, identité de pièce, configuration et retour en service.
- Relève équipage. Donner le package libéré à une nouvelle équipe et lui demander de reproduire configuration, marges protégées, waivers, états dégradés et prochains gates sans mémoire orale.
9. Le change control évite qu’une réparation locale devienne la panne commune de demain
Tout changement accepté identifie les exigences, interfaces, dangers, procédures, modèles et preuves qu’il peut invalider. Une réparation locale, une mise à jour logicielle ou une pièce fabriquée sur Mars peut être urgente ; elle doit néanmoins laisser derrière elle une configuration exacte, un plan de retest et un chemin de rollback.
10. Un registre de risques expose les dépendances et les preuves
Deux redondances partageant le même logiciel, le même fluide, le même refroidissement ou la même erreur humaine ne sont pas indépendantes. Le registre doit associer cause, événement, conséquence, fonction protégée, mitigation, propriétaire et preuve. Une couleur verte obtenue par discussion ne retire pas un risque.
11. Campagne intégrée de vérification sur 500 sols
| Gate | Condition injectée | Preuve exigée | Décision protégée |
|---|---|---|---|
| A — avant départ | un sous-système critique ne possède que la marge minimale acceptée | tendance, waiver, spare/recovery et absence d’emprunt caché | lancer, retarder ou dé-scoper |
| B — transit | perte communications pendant maintenance | horizon autonomie, autorité, procédures et réserves | continuer, différer ou passer en safe |
| C — premiers 30 sols | production énergie 18 % sous le plan | ledger énergie, thermique, cycles batterie et délestage | réduire charges ou consommer réserve |
| D — milieu campagne | panne récupération eau consommant l’unique spare | nouvel horizon eau, réparation et exposition à la panne suivante | nominal ou conservation |
| E — sauvetage | rover immobilisé près du rayon protégé avec communications dégradées | position, consommables, énergie secours, route et environnement | dispatch, shelter ou autre tactique |
| F — relève Sol 500 | deux états dégradés acceptés doivent être transmis | baseline configuration, risques, waivers, marges, spares et anomalies | accepter ou refuser la relève |
12. Dossier final — les artefacts doivent raconter la même architecture
La soutenance n’est close que si objectifs, arbre d’exigences, registre d’interfaces, budgets masse/énergie/thermique/données/consommables, risques et dangers, indicateurs de marge, matrice V&V, configuration, preuves de qualification/acceptation, concept opérations, logistique et dossier de relève sont cohérents entre eux. Toute contradiction est une finding, même lorsque chaque document est élégant pris séparément.
Passerelles d’ingénierie système
Ce dossier s’appuie sur la logique du NASA Systems Engineering Handbook : exigences traçables, interfaces contrôlées, vérification et validation distinctes, configuration maîtrisée et preuves liées à la version réelle du système.
Règle de validation. La mission n’est pas « intégrée » tant que exigences, interfaces, marges, risques, V&V, configuration et opérations ne pointent pas vers la même architecture libérée.
Mission assurance et commandement intégré — protéger les options pendant 500 sols
Une mission longue n’est pas une collection de journées nominales. Le système doit rester gouvernable lorsque plusieurs fonctions se dégradent ensemble, lorsque les communications avec la Terre disparaissent temporairement, lorsque les réparations consomment les dernières pièces disponibles et lorsque l’équipage doit choisir entre restaurer une fonction aujourd’hui ou préserver le retour dans plusieurs mois. Cette partie relie les décisions de commandement aux marges, aux ressources, aux réparations et aux modes dégradés afin de conserver des options sûres pendant toute la campagne.
1. Séparer quatre horizons : survie, stabilisation, récupération et retour
Les équipes commettent facilement l’erreur d’utiliser un seul mot — autonomie — pour des réalités très différentes. L’horizon de survie répond à la question « combien de temps avant la perte d’une fonction vitale ? ». L’horizon de stabilisation demande combien de temps est disponible pour arrêter l’aggravation. L’horizon de récupération demande quand une capacité durable peut être restaurée. L’horizon de retour protège une option de départ ou de secours qui peut rester critique même si la base fonctionne encore.
Un même événement peut donc produire quatre horloges différentes. Une panne de traitement d’eau peut laisser plusieurs jours de réserve potable, quelques heures avant qu’un réservoir ne déborde ou qu’un autre système ne doive être arrêté, plusieurs sols avant qu’un spare puisse être installé, et des mois avant que l’impact sur le stock de retour ne devienne irréversible. Le commandement doit afficher ces horloges séparément.
2. Les dépendances transversales méritent leur propre registre
Les architectures sont souvent dessinées par métiers : énergie, ECLSS, communications, mobilité, médical, informatique. Les incidents réels traversent ces frontières. Une perte de puissance peut arrêter une pompe, dégrader le contrôle thermique, limiter les communications et immobiliser un outil de maintenance. Une fuite peut consommer de l’oxygène, du temps équipage, de l’énergie de ventilation et un filtre de réserve.
Le registre de dépendances documente les ressources partagées, les causes communes, les chemins de secours et les points uniques. Il doit être relu avant les campagnes de pannes, car une redondance dessinée sur deux boîtes séparées ne vaut rien si les deux dépendent du même bus, du même logiciel, du même refroidissement ou du même capteur.
3. Le temps équipage est un consommable, surtout en situation dégradée
Un plan nominal qui utilise déjà presque tout le temps disponible devient irréaliste dès la première anomalie. Diagnostic, inspection, déplacement en combinaison, mise en sécurité, recherche de pièces, documentation, consultation médicale, recharge et récupération humaine consomment des heures. La charge cognitive augmente en même temps que la durée de travail.
Le budget doit donc distinguer temps nominal, maintenance préventive, réserve d’anomalie et disponibilité de personnes réellement qualifiées. Deux membres présents ne sont pas deux techniciens interchangeables. Une architecture résiliente protège des marges de temps et des compétences croisées au lieu de supposer qu’un équipage pourra absorber indéfiniment la dette opérationnelle.
4. La capacité médicale est une chaîne de fonctions, pas une armoire
La présence de médicaments ou d’un échographe ne suffit pas. Une capacité clinique implique détection, diagnostic, décision, traitement, surveillance, environnement, énergie, stérilité, données, compétence et évacuation éventuelle. Chacune de ces fonctions possède son propre horizon de dégradation.
La revue doit demander ce qui arrive si le médecin est le patient, si la télémédecine est indisponible, si un consommable stérile est épuisé, si l’imagerie fonctionne mais que l’alimentation de secours ne permet pas son usage au moment critique. Le médical doit être exercé comme un système intégré.
5. Une perte de communications teste l’autorité déléguée
Avec Mars, le délai interdit déjà le pilotage temps réel depuis la Terre. Une perte complète de liaison pousse plus loin la même logique : qui peut arrêter une activité, reconfigurer un système, consommer une réserve protégée, modifier une procédure, engager un véhicule de secours ou déroger à un plan ? Si ces responsabilités ne sont pas définies avant l’incident, la mission possède une dépendance organisationnelle cachée.
Le plan autonome doit inclure une hiérarchie d’autorité, des seuils, des procédures locales et un journal des décisions. Lors du retour de la liaison, l’objectif n’est pas de « reprendre la main » comme si rien ne s’était passé, mais de réconcilier les configurations, événements et décisions prises localement.
6. Les spares et la cannibalisation constituent un portefeuille d’options
Compter les pièces ne suffit pas. Une pièce peut être présente mais inaccessible, non qualifiée, déjà réservée à une fonction plus critique ou inutilisable faute d’outillage. La cannibalisation transforme un équipement en donneur et déplace le risque plutôt qu’elle ne le supprime.
Le ledger doit classer chaque spare par fonction protégée, compatibilité, emplacement, temps d’accès, durée de remplacement, essais post-maintenance et conséquence de consommation. L’usage du dernier exemplaire doit déclencher automatiquement une réévaluation du risque de la mission.
7. La dette maintenance est une variable d’état
Reporter une action peut être une bonne décision pendant une urgence, mais ce report a un coût qui doit rester visible. Une inspection différée, un filtre utilisé au-delà de son intervalle, une vibration non investiguée ou un software patch temporaire augmentent la dette.
Chaque dette possède une échéance, un risque associé, un propriétaire et une condition de fermeture. Un système peut revenir au vert fonctionnel tout en restant rouge du point de vue de la dette de maintenance. La revue suivante doit voir cette différence.
8. Le véhicule de retour reste hors du trade space ordinaire
Une base qui consomme progressivement les marges de son véhicule de retour pour résoudre des problèmes locaux peut sembler plus productive tout en perdant son option de sortie. Propulseur, puissance, thermique, communications, consommables, logiciels et accès physique du retour doivent être protégés comme une branche parallèle de mission.
Tout emprunt à cette branche exige une autorité élevée, une analyse du nouveau scénario de retour et une preuve que la mission n’a pas transformé une difficulté locale en perte stratégique.
9. Le black-start doit restaurer la preuve avant la capacité discrétionnaire
Après une extinction majeure, redémarrer le maximum de charges n’est pas l’objectif. Il faut rétablir d’abord connaissance de l’état, horloge, communications locales, détection incendie/fuite, contrôle atmosphère minimal et mesures électriques. Ensuite seulement les charges non critiques reviennent dans un ordre maîtrisé.
Le test de black-start doit partir d’un système réellement privé de ses hypothèses habituelles : batteries partiellement déchargées, capteurs incertains, réseau informatique limité et équipage fatigué. Un plan qui n’a jamais été exécuté n’est qu’une intention.
10. La logistique se vérifie comme une récupération physique, pas comme un inventaire
Une pièce indiquée dans une base de données n’est pas disponible si elle est derrière une cargaison inaccessible, dans un conteneur non pressurisé pendant une tempête ou si personne ne sait quel outil ouvre son logement. Les exercices doivent chronométrer localisation, accès, transport, installation et essai.
Cette logique s’applique aussi à la nourriture, aux réactifs, aux combinaisons, aux batteries et au matériel médical. La mission protège des fonctions, pas des lignes de tableur.
11. La compétence équipage possède profondeur et date d’expiration
Une procédure critique ne peut reposer sur une seule personne. La matrice de compétences indique primaire, secondaire, niveau d’autonomie, dernière pratique et date de requalification. Les tâches rares nécessitent des répétitions espacées avant que la compétence ne s’érode.
La formation doit également tenir compte des scénarios où l’expert est indisponible, blessé ou engagé sur une autre urgence. La redondance humaine doit être testée, pas seulement déclarée.
12. Science et exploration doivent tenir dans la réalité maintenance
La science est un objectif de mission, mais elle doit rester ordonnançable autour des fonctions protégées. Une architecture qui n’atteint son programme scientifique qu’en consommant toute la marge de maintenance et de sommeil est structurellement en déficit.
Le planning utilise des niveaux de priorité, des conditions de déclenchement et des règles d’abandon. Une activité scientifique peut être différée sans être considérée comme un échec si la décision protège la mission et conserve la possibilité de la reprendre.
13. L’acceptation finale doit être adversariale
Une revue de fermeture ne demande pas « avez-vous un plan ? » mais « montrez-moi la preuve et la version du système qu’elle couvre ». Les reviewers choisissent des exigences au hasard, suivent leurs dépendances, demandent les preuves, injectent une panne, puis vérifient que les marges annoncées sont encore vraies après la reconfiguration.
Une architecture est prête quand elle résiste à cette contradiction sans dépendre de connaissances orales non documentées.
14. Campagne de douze situations couplées
- Énergie + thermique. Une baisse de production solaire se combine à une boucle thermique partiellement dégradée.
- Eau + maintenance. Le dernier spare d’une pompe est utilisé alors qu’une inspection préventive d’un second train est en retard.
- Communication + médical. Une perte de liaison survient pendant un incident clinique qui aurait normalement utilisé un spécialiste terrestre.
- Rover + météo. Un véhicule est immobilisé alors que la production énergétique du site diminue.
- Logiciel + configuration. Un patch d’urgence corrige une panne locale mais modifie une interface partagée.
- Logistique + accès. La pièce est présente mais située dans un conteneur dont le moyen de manutention principal est indisponible.
- Équipage + dette. Deux personnes qualifiées sont absorbées par une réparation longue tandis qu’une seconde anomalie apparaît.
- Black-start + capteurs. Le réseau revient avant certains capteurs de vérité et produit des états contradictoires.
- ISRU + retour. L’augmentation de production locale propose d’utiliser une réserve énergétique protégée pour le retour.
- Incendie + communication. Une alarme impose isolement de volume au moment où le lien extérieur disparaît.
- Relève + waivers. La nouvelle équipe reçoit le système avec deux dérogations ouvertes et doit démontrer qu’elle en comprend les limites.
- Fin de campagne. Une dernière panne survient lorsque la tentation est forte de consommer les marges restantes pour maximiser la science.
15. Dossier de relève — ce que l’équipe suivante doit pouvoir reproduire
La relève doit retrouver sans mémoire orale : configuration exacte, fonctions protégées, marges, dettes maintenance, risques ouverts, waivers, pièces consommées, versions logicielles, anomalies, changements locaux, critères de retour et prochains gates. Elle doit aussi pouvoir refaire les calculs critiques et identifier les hypothèses qui expirent avec le temps.
Le passage de commandement est donc une interface de sûreté. Une mission qui ne peut pas être héritée proprement n’est pas durable.
16. Matrice finale d’acceptation
| Fonction protégée | État nominal | État dégradé accepté | Preuve | Gate |
|---|---|---|---|---|
| Atmosphère habitable | deux trains disponibles | un train + réserve explicitement chronométrée | test, tendance et stock | GO/HOLD |
| Énergie vitale | production + stockage avec marge | black-start et délestage prouvés | essai end-to-end | GO/HOLD |
| Eau | récupération nominale | stock + conservation + réparation | ledger horizon | GO/HOLD |
| Mobilité secours | deux moyens qualifiés | un moyen avec rayon réduit prouvé | essai trajet/énergie | GO/HOLD |
| Commandement autonome | liaison Terre disponible | procédures locales et autorité déléguée | exercice perte liaison | GO |
| Retour | branche protégée | aucun emprunt non approuvé | configuration et marges | NO-GO si compromis |
Règle d’intégration
Le succès d’une campagne de 500 sols ne se mesure pas au nombre d’incidents évités mais à la capacité à détecter, ordonner, contenir, récupérer et transmettre les fonctions critiques tout en conservant les options de retour.
Control room de mission — états, autorité, configuration et résilience
Cette dernière extension rend explicites les notions qu’une revue de mission doit pouvoir retrouver sans les déduire entre les lignes. Elles ne rajoutent pas un catalogue d’équipements ; elles structurent la manière de savoir ce qui est encore vrai, ce qui est encore disponible et quelle option doit être protégée après une panne.
1. Une fonction protégée doit être nommée avant le matériel
« Maintenir une atmosphère respirable pendant une perte de boucle principale » est une fonction. « Conserver le compresseur A » est une solution. En incident, le matériel peut changer ; la fonction protégée reste le repère qui permet de décider si une substitution, une réparation provisoire ou un délestage est acceptable.
2. Le temps avant perte de fonction ordonne les décisions
Chaque anomalie reçoit une horloge : temps avant hypoxie, avant perte thermique, avant batterie minimale, avant épuisement d’un stock ou avant fermeture d’une fenêtre de secours. Le contrôle room traite d’abord l’horloge la plus courte, sauf si une action irréversible détruit une fonction stratégique plus lointaine.
3. Un inventaire possède plusieurs états
Une ressource peut être à bord mais inaccessible, accessible mais non qualifiée, qualifiée mais déjà engagée, disponible mais non protégée. Le ledger distingue donc présent, accessible, qualifié, disponible et protégé. Cette distinction évite de compter deux fois une même pièce ou de promettre une capacité qui ne peut pas être utilisée au moment nécessaire.
4. Détection et fonction protégée doivent rester suffisamment indépendantes
Une panne ne doit pas rendre invisible sa propre détection. Si la même alimentation, le même réseau ou le même logiciel fait fonctionner l’équipement et son unique alarme, l’architecture possède une cause commune. Les fonctions vitales nécessitent des voies de preuve diversifiées ou au minimum un mode de vérification indépendant.
5. Les gates de récupération séparent fonction, redondance et marge
Après réparation, « ça remarche » n’est que le premier niveau. Il faut vérifier que la fonction est restaurée, que la redondance attendue est revenue, puis que les marges de mission et la configuration sont à nouveau compatibles avec la suite de campagne. La mission peut donc être fonctionnelle mais encore en HOLD.
6. Eau et nourriture doivent être traitées comme fonctions récupérables
Un stock alimentaire ou hydrique est une réserve ; la sécurité à long terme dépend aussi de la capacité à récupérer, produire, conserver, distribuer et surveiller. Les analyses doivent séparer stock protégé, consommation, pertes, capacité de récupération et temps nécessaire pour rétablir la fonction après panne.
7. La mobilité de surface appartient à l’architecture d’urgence
Les rovers ne servent pas seulement à l’exploration. Ils peuvent transporter un équipage vers un refuge, déplacer une pièce lourde, atteindre une source énergétique externe, secourir un EVA ou maintenir une liaison entre deux habitats. Rayon protégé, état de charge, équipage qualifié et disponibilité des moyens de récupération doivent donc figurer dans les gates d’urgence.
8. Les consommables ont une politique d’usage
La mission distingue consommation de routine, usage de contingence et réserve protégée. Cette politique évite qu’une suite de petites décisions raisonnables consomme progressivement le stock qui devait protéger un événement rare mais catastrophique. Toute ouverture d’une réserve protégée crée une nouvelle baseline.
9. La performance humaine de longue durée appartient au planning
Sommeil, charge cognitive, monotonie, conflits, récupération après EVA et cycles de travail influencent directement maintenance et sécurité. Le planning ne peut pas supposer une performance constante sur 500 sols. Les activités non critiques doivent pouvoir être déplacées lorsque la fatigue ou la charge d’anomalie augmente.
10. La fabrication locale inclut la qualification
Produire géométriquement une pièce ne prouve pas qu’elle est apte à une fonction critique. Matière, procédé, porosité, traitement, métrologie, nettoyage, documentation, essais et domaine d’emploi doivent être définis. Une pièce locale peut être autorisée pour une fonction non critique avant de l’être pour une barrière de pression ou une fonction médicale.
11. La stratégie de spares se construit par fonction protégée
La bonne question n’est pas « combien de pièces avons-nous ? » mais « quelles fonctions perdons-nous après la prochaine panne et quel chemin alternatif reste ? ». Les pièces polyvalentes, réparables ou fabricables localement peuvent protéger plusieurs fonctions ; les éléments rares sans substitution méritent une réserve plus forte.
12. Les probabilités non indépendantes ne se multiplient pas librement
Un registre de risque peut devenir trompeur si les probabilités de deux protections sont multipliées alors qu’elles partagent une cause. Logiciel commun, environnement, fournisseur, erreur procédure ou maintenance peuvent créer une corrélation forte. Lorsque l’indépendance n’est pas démontrée, la revue doit rester conservatrice.
13. Les pannes rares doivent être préparées sans épuiser l’exploitation courante
Former et exercer chaque jour tous les scénarios rares serait impossible. La mission choisit donc des scénarios à conséquence élevée, maintient des checklists, des kits et des compétences minimales, puis programme des répétitions espacées. Le coût de préparation est lui-même budgété dans le temps équipage.
14. Le handover est une interface de sûreté
Une relève mal préparée recrée des erreurs déjà comprises. Les décisions locales, limitations temporaires, réparations non standard, pièces substituées et hypothèses de calcul doivent être visibles dans un package unique. L’équipe entrante reformule les risques majeurs et refait plusieurs calculs critiques avant transfert d’autorité.
15. Une réussite locale ne doit pas détruire le retour
Une campagne peut battre ses objectifs scientifiques et industriels tout en devenant stratégiquement fragile si elle consomme les moyens de retour. Les critères de succès incluent donc explicitement l’intégrité de la branche retour ou la décision assumée de changer l’architecture de mission selon une autorité définie.
16. L’incident intégré de 72 heures
Le scénario final combine baisse de production électrique, panne d’un train de récupération d’eau, indisponibilité temporaire du lien Terre, équipier diminué et rover immobilisé. Les premières heures visent la survie et la stabilisation ; la première journée restaure la connaissance d’état et les marges ; les jours suivants ferment la réparation et la configuration.
La réussite n’est pas d’éviter toute perte de performance. Elle consiste à conserver les fonctions vitales, ne pas consommer une réserve protégée sans autorité, garder un chemin vers le retour, documenter chaque changement et rendre à la relève une architecture dont l’état peut être reproduit.
17. Questions de la revue finale
- Quelles fonctions sont réellement protégées et pour combien de temps ?
- Quelles redondances partagent encore une cause commune ?
- Quelle dette maintenance est ouverte et quand devient-elle dangereuse ?
- Quels stocks sont seulement présents et lesquels sont réellement accessibles et qualifiés ?
- Quelle panne rendrait son propre diagnostic difficile ?
- Quel changement récent a invalidé une ancienne preuve ?
- Quelles décisions l’équipage peut-il prendre sans Terre ?
- Quel événement ferait passer la mission de GO à HOLD puis à NO-GO ?
- La branche retour reste-t-elle protégée après la dernière reconfiguration ?
- Une équipe nouvelle pourrait-elle reproduire ces réponses avec le package actuel ?
Conclusion opérationnelle
La fermeture du module 16 n’est pas un exercice de volume. Elle exige que FR et EN permettent de prendre les mêmes décisions : protéger des fonctions, gérer plusieurs horloges, distinguer inventaire et disponibilité, suivre la configuration, démontrer V&V, préserver le retour et transmettre la mission à une autre équipe.
SYNTHÈSE QUANTITATIVE
Huit relations quantitatives pour les décisions de mission
Ces huit mini-leçons rendent explicites des compétences opérationnelles indispensables à la mission : appoint d’eau, endurance batterie, énergie critique, horizons oxygène et nourriture, charge de maintenance, couverture de rechanges et autonomie de commandement.
Appoint d’eau de campagne — convertir une perte nette vérifiée en masse à fournir
- 1 — Question concrète
- Quelle masse d’eau d’appoint faut-il prévoir pour un équipage lorsque la perte nette quotidienne par personne est déjà caractérisée ?
- 2 — Intuition sans symboles
- Chaque personne perd chaque sol une petite quantité d’eau qui n’est pas récupérée. On additionne cette perte pour tout l’équipage puis sur toute la durée de la campagne.
- 3 — Grandeurs
- M_appoint est la masse d’appoint sur la campagne ; q_net la perte nette vérifiée par personne et par sol ; N l’effectif ; t la durée en sols.
- 4 — Formule
- M_appoint = q_net × N × t
- 5 — Lecture
- La masse d’appoint égale la perte nette par personne et par sol multipliée par l’effectif puis par la durée.
- 6 — Symboles et sens
- M_appoint est la masse à fournir ; q_net un débit massique net individuel ; N un nombre de personnes ; t une durée.
- 7 — Prononciation
- M appoint égale q net fois enne fois té.
- 8 — Unités
- kg/(personne·sol) × personne × sol = kg.
- 9 — Convention
- Le débit net doit correspondre au même état d’exploitation et à la même frontière de qualité. Eau potable, hygiène et eau de procédé ne se mélangent pas implicitement.
- 10 — Pourquoi cette opération
- L’effectif transforme la perte individuelle en perte d’équipage ; la durée cumule ensuite cette perte quotidienne sur toute la campagne.
- 11 — Hypothèses
- Le débit net est supposé constant sur l’intervalle. Fuites accidentelles, démarrage, maintenance et réserve d’urgence sont traités séparément.
- 12 — Contrôle d’unités
- Les personnes et les sols s’annulent, il reste une masse en kilogrammes.
- 13 — Cas numérique
- Avec 1,2 kg/(personne·sol), 6 personnes et 500 sols : besoin quotidien = 1,2 × 6 = 7,2 kg/sol ; masse d’appoint = 7,2 × 500 = 3 600 kg.
- 14 — Pourquoi le calcul fonctionne
- On passe d’abord d’une perte individuelle à une perte collective, puis d’un débit collectif à une masse cumulée.
- 15 — Contrôle algébrique
- Si la masse disponible est connue, l’horizon constant devient t = M_disponible /(q_net × N).
- 16 — Estimation mentale
- Environ 7 kg par sol pendant environ 500 sols donnent environ 3 500 kg ; 3 600 kg est donc cohérent.
- 17 — Interprétation
- Le scénario pédagogique exige 3,6 tonnes d’appoint net sur 500 sols avant d’ajouter les réserves protégées et les pertes exceptionnelles.
- 18 — Ce que le résultat ne prouve pas
- Il ne démontre ni la capacité de récupération de l’ECLSS, ni la qualité de l’eau, ni sa distribution, son stockage ou sa disponibilité réelle.
- 19 — Sensibilité
- Si la perte nette double en mode dégradé, la consommation de campagne double immédiatement ; une baisse vers zéro n’annule pas les exigences de qualité et de redondance.
- 20 — Exercices guidé et autonome
Exercice guidé. Pour 4 personnes, 1,5 kg/(personne·sol) et 30 sols, calculer l’appoint.
Correction guidée
1,5 × 4 = 6 kg/sol ; 6 × 30 = 180 kg. La réserve d’urgence reste séparée.
Exercice autonome. Six personnes disposent de 600 kg accessibles avec une perte nette de 2 kg/(personne·sol). Calculer l’horizon et citer deux raisons pour lesquelles ce n’est pas un temps de survie garanti.
Correction autonome
Débit équipage = 12 kg/sol ; horizon = 600/12 = 50 sols. La qualité, la distribution, l’énergie, la maintenance et l’accessibilité peuvent réduire l’horizon réellement exploitable.
- 21 — Décision mission
- Utiliser cette masse pour fermer l’inventaire nominal, puis protéger une réserve distincte et vérifier la fonction de récupération ; une quantité totale sans qualité ni accessibilité ne ferme pas la mission.
Endurance batterie sur charge critique — convertir l’énergie réellement utilisable en temps de survie électrique
- 1 — Question concrète
- Combien de temps une batterie nominale peut-elle soutenir une charge critique après réserve protégée et pertes de conversion ?
- 2 — Intuition sans symboles
- Une partie de l’énergie stockée doit rester intouchable et une autre partie se perd à la conversion. Le temps disponible est l’énergie réellement livrable divisée par la vitesse à laquelle la charge la consomme.
- 3 — Grandeurs
- E_nom est l’énergie nominale ; r_réserve la fraction protégée ; η le rendement de livraison ; P_crit la puissance critique ; t_bat l’endurance.
- 4 — Formule
- t_bat = E_nom × (1 − r_réserve) × η / P_crit
- 5 — Lecture
- L’endurance égale l’énergie nominale multipliée par la part non réservée puis par le rendement, le tout divisé par la puissance critique.
- 6 — Symboles et sens
- t_bat est une durée ; E_nom une énergie ; r_réserve et η sont sans dimension ; P_crit est une puissance.
- 7 — Prononciation
- té batterie égale E nominal fois un moins erre réserve fois êta, divisé par P critique.
- 8 — Unités
- kWh × sans dimension × sans dimension ÷ kW = h.
- 9 — Convention
- Réserve et rendement sont saisis comme fractions : 20 % = 0,20 et 92 % = 0,92.
- 10 — Pourquoi cette opération
- On retire d’abord la part protégée, puis on applique les pertes de livraison ; l’énergie utilisable divisée par une puissance donne une durée.
- 11 — Hypothèses
- Charge critique constante, capacité nominale pertinente et absence de déclassement supplémentaire dû au froid, au vieillissement ou à la limite de puissance au-delà de ceux déjà représentés.
- 12 — Contrôle d’unités
- Une énergie en kWh divisée par une puissance en kW donne des heures.
- 13 — Cas numérique
- 900 kWh nominaux, réserve 20 %, rendement 92 % : énergie livrable = 900 × 0,80 × 0,92 = 662,4 kWh. Pour 35 kW, endurance = 662,4/35 = 18,93 h.
- 14 — Pourquoi le calcul fonctionne
- La multiplication construit l’énergie réellement dépensable ; la division mesure combien d’heures cette énergie peut alimenter le débit de puissance critique.
- 15 — Contrôle algébrique
- Pour une endurance cible, E_nom = t_bat × P_crit /[(1−r_réserve)×η].
- 16 — Estimation mentale
- Environ 660 kWh à environ 35 kW donnent un peu moins de 20 h, cohérent avec 18,9 h.
- 17 — Interprétation
- Dans ce cas, la charge critique peut être tenue environ 18,9 h avant d’atteindre la frontière de réserve protégée.
- 18 — Ce que le résultat ne prouve pas
- Il ne prouve pas que la batterie peut fournir 35 kW en continu à la température réelle ni que toutes les charges réellement critiques sont incluses.
- 19 — Sensibilité
- À 45 kW, la même énergie livrable ne tient plus qu’environ 14,72 h ; toute croissance de charge consomme rapidement le temps de réparation.
- 20 — Exercices guidé et autonome
Exercice guidé. Avec 1 200 kWh, 25 % de réserve, 90 % de rendement et 40 kW critiques, calculer l’endurance.
Correction guidée
Énergie livrable = 1 200 × 0,75 × 0,90 = 810 kWh ; endurance = 810/40 = 20,25 h.
Exercice autonome. Une réparation demande 16 h et l’on veut 2 h de marge. Avec 900 kWh, 20 % de réserve et 92 % de rendement, quelle charge constante maximale est admissible ?
Correction autonome
Durée exigée = 18 h ; énergie livrable = 662,4 kWh ; puissance maximale = 662,4/18 = 36,8 kW. Au-delà, il faut délester, accélérer la réparation ou fournir une autre source.
- 21 — Décision mission
- Comparer l’endurance démontrée au temps crédible de réparation avec marge. Si la réparation dépasse l’endurance, l’état est HOLD/NO-GO, pas GO optimiste.
Énergie d’une charge critique — transformer une durée de protection en réserve livrée
- 1 — Question concrète
- Quelle énergie faut-il livrer pour maintenir une fonction électrique protégée pendant une durée imposée ?
- 2 — Intuition sans symboles
- Une charge puissante consomme davantage d’énergie et une protection plus longue demande davantage de réserve. La mission doit convertir la durée d’urgence en énergie avant de dimensionner le stockage.
- 3 — Grandeurs
- P_crit est la puissance de la charge protégée ; t_support la durée de soutien ; E_req l’énergie à livrer à la charge.
- 4 — Formule
- E_req = P_crit × t_support
- 5 — Lecture
- L’énergie requise égale la puissance critique multipliée par la durée de soutien.
- 6 — Symboles et sens
- E_req est une énergie, P_crit une puissance et t_support une durée.
- 7 — Prononciation
- E requis égale P critique fois té support.
- 8 — Unités
- kW × h = kWh.
- 9 — Convention
- La formule porte sur l’énergie effectivement livrée à la charge ; le dimensionnement du stockage doit ensuite intégrer rendement, vieillissement, température et réserve protégée.
- 10 — Pourquoi cette opération
- La puissance est un débit d’énergie ; la multiplier par la durée donne l’énergie cumulée.
- 11 — Hypothèses
- La puissance critique est supposée représentative et constante sur l’intervalle ; les transitoires et pertes amont sont traités séparément.
- 12 — Contrôle d’unités
- Kilowatt multiplié par heure donne kilowattheure.
- 13 — Cas numérique
- Pour 4,0 kW pendant 18 h : E_req = 4,0 × 18 = 72 kWh livrés.
- 14 — Pourquoi le calcul fonctionne
- Chaque heure ajoute 4 kWh au besoin ; dix-huit heures en ajoutent donc dix-huit fois autant.
- 15 — Contrôle algébrique
- La durée couverte vaut t_support = E_req/P_crit et la puissance admissible P_crit = E_req/t_support.
- 16 — Estimation mentale
- 4 kW pendant environ 20 h donneraient environ 80 kWh ; 72 kWh pour 18 h est plausible.
- 17 — Interprétation
- Le profil critique réclame 72 kWh réellement livrés pendant 18 h, indépendamment de l’énergie consacrée aux usages non vitaux.
- 18 — Ce que le résultat ne prouve pas
- Il ne dimensionne pas à lui seul une batterie ou un générateur et ne prouve pas la tenue thermique, la puissance de pointe ou l’accessibilité de l’énergie.
- 19 — Sensibilité
- Allonger la durée de soutien de 25 % augmente exactement de 25 % l’énergie livrée nécessaire si la puissance reste constante.
- 20 — Exercices guidé et autonome
Exercice guidé. Une charge critique de 6 kW doit tenir 12 h. Calculer l’énergie livrée.
Correction guidée
6 × 12 = 72 kWh.
Exercice autonome. Un stockage ne peut livrer que 96 kWh au profil critique. Quelle puissance constante maximale peut-on soutenir pendant 16 h ?
Correction autonome
P = 96/16 = 6 kW. Les pertes et réserves doivent être intégrées avant de traduire ce résultat en capacité nominale de batterie.
- 21 — Décision mission
- Fermer séparément l’énergie des charges vitales afin qu’aucun usage discrétionnaire ne puisse consommer implicitement la réserve de survie.
Horizon de réserve d’oxygène — convertir une masse accessible en temps avant perte de fonction
- 1 — Question concrète
- Combien de temps une réserve d’oxygène qualifiée et accessible peut-elle soutenir l’équipage à un débit de planification donné ?
- 2 — Intuition sans symboles
- La réserve disponible est consommée plus vite lorsque l’équipage est plus nombreux ou lorsque la consommation individuelle augmente. Diviser la réserve par la consommation totale donne l’horizon d’inventaire.
- 3 — Grandeurs
- M_O2_utile est la masse d’oxygène qualifiée accessible ; N_équipage l’effectif ; q_O2 la consommation de planification par personne et par jour ; t_O2 l’horizon.
- 4 — Formule
- t_O2 = M_O2_utile / (N_équipage × q_O2)
- 5 — Lecture
- L’horizon oxygène égale la masse utile divisée par l’effectif multiplié par la consommation individuelle.
- 6 — Symboles et sens
- t_O2 est une durée ; M_O2_utile une masse ; N_équipage un nombre de personnes ; q_O2 un débit massique individuel.
- 7 — Prononciation
- té O deux égale M O deux utile divisé par enne équipage fois q O deux.
- 8 — Unités
- kg ÷ [personnes × kg/(personne·jour)] = jour.
- 9 — Convention
- La masse comptée doit être réellement accessible, compatible avec la pression et la stratégie incendie ; le débit utilisé est une valeur de planification déclarée.
- 10 — Pourquoi cette opération
- L’effectif transforme le débit individuel en consommation collective ; la réserve divisée par ce débit donne le temps avant épuisement.
- 11 — Hypothèses
- Le débit moyen est tenu constant et l’intégrité de la chaîne de distribution est supposée disponible pendant l’intervalle.
- 12 — Contrôle d’unités
- Les kilogrammes et personnes s’annulent correctement, il reste une durée en jours.
- 13 — Cas numérique
- 36 kg accessibles, 6 personnes et 0,84 kg/(personne·jour) donnent t_O2 = 36/(6×0,84) ≈ 7,14 jours.
- 14 — Pourquoi le calcul fonctionne
- La consommation collective vaut 5,04 kg/jour ; 36 kg divisés par ce débit couvrent un peu plus de sept jours.
- 15 — Contrôle algébrique
- La masse nécessaire pour un horizon cible vaut M_O2_utile = t_O2 × N_équipage × q_O2.
- 16 — Estimation mentale
- Environ 5 kg/jour consommés dans une réserve de 35–36 kg donnent environ une semaine.
- 17 — Interprétation
- La réserve soutient environ 7,1 jours au débit retenu ; cette horloge doit être comparée à celles du CO₂, de la pression et de l’énergie.
- 18 — Ce que le résultat ne prouve pas
- Il ne prouve ni la disponibilité du matériel de distribution, ni la qualité de l’atmosphère, ni le bon fonctionnement de l’élimination du CO₂.
- 19 — Sensibilité
- Ajouter deux personnes au même stock réduit l’horizon de 25 % si le débit individuel reste identique.
- 20 — Exercices guidé et autonome
Exercice guidé. 24 kg d’oxygène servent 4 personnes à 0,8 kg/(personne·jour). Calculer l’horizon.
Correction guidée
Consommation collective = 3,2 kg/j ; horizon = 24/3,2 = 7,5 jours.
Exercice autonome. Quelle masse accessible faut-il garantir pour 6 personnes pendant 10 jours à 0,84 kg/(personne·jour) ?
Correction autonome
M = 10 × 6 × 0,84 = 50,4 kg, avant marge et réserves supplémentaires.
- 21 — Décision mission
- Placer l’horizon oxygène sur le même tableau temps-avant-perte que CO₂, pression et énergie ; l’horloge la plus courte commande l’action.
Horizon alimentaire avec réserve protégée — distinguer stock courant et dernier recours
- 1 — Question concrète
- Pendant combien de temps le stock alimentaire courant couvre-t-il l’équipage si une masse d’urgence reste volontairement protégée ?
- 2 — Intuition sans symboles
- Tout le stock présent n’est pas forcément disponible pour la consommation normale. On retire d’abord la réserve sanctuarisée, puis on compare le stock courant au rythme de consommation de l’équipage.
- 3 — Grandeurs
- M_food est le stock comestible total ; M_réserve la masse protégée ; N_équipage l’effectif ; q_food la consommation par personne et par jour ; t_food l’horizon courant.
- 4 — Formule
- t_food = (M_food − M_réserve) / (N_équipage × q_food)
- 5 — Lecture
- L’horizon alimentaire égale le stock total moins la réserve, divisé par la consommation collective quotidienne.
- 6 — Symboles et sens
- Les deux masses sont en kilogrammes ; q_food est un débit massique individuel ; t_food est une durée.
- 7 — Prononciation
- té food égale M food moins M réserve, divisé par enne équipage fois q food.
- 8 — Unités
- kg ÷ [personnes × kg/(personne·jour)] = jour.
- 9 — Convention
- La réserve n’est libérée que par une règle explicite de commandement ; masse alimentaire ne signifie pas automatiquement nutrition, compatibilité menu ou absence de pertes.
- 10 — Pourquoi cette opération
- La soustraction protège l’urgence ; la division transforme le stock consommable restant en durée au débit collectif.
- 11 — Hypothèses
- Consommation moyenne constante, stock réellement comestible et accessible, absence de pertes non prévues.
- 12 — Contrôle d’unités
- Le numérateur est une masse et le dénominateur une masse par jour : le quotient donne des jours.
- 13 — Cas numérique
- 420 kg au total, 60 kg protégés, 6 personnes et 0,80 kg/(personne·jour) : t_food = 360/4,8 = 75 jours.
- 14 — Pourquoi le calcul fonctionne
- Après retrait de la réserve, l’équipage consomme 4,8 kg par jour dans un stock courant de 360 kg.
- 15 — Contrôle algébrique
- Le stock total nécessaire pour un horizon donné vaut M_food = M_réserve + t_food × N_équipage × q_food.
- 16 — Estimation mentale
- 360 kg à environ 5 kg/jour donnent un peu plus de 70 jours ; 75 jours est cohérent.
- 17 — Interprétation
- Le stock courant couvre 75 jours tout en laissant 60 kg hors consommation ordinaire.
- 18 — Ce que le résultat ne prouve pas
- Il ne garantit ni la valeur nutritionnelle, ni l’acceptabilité, ni la durée de conservation, ni l’intégrité des emballages.
- 19 — Sensibilité
- Une hausse de 10 % de la consommation réduit l’horizon d’environ 75 à 68,2 jours.
- 20 — Exercices guidé et autonome
Exercice guidé. 300 kg dont 40 kg protégés servent 5 personnes consommant 0,8 kg/jour. Calculer l’horizon courant.
Correction guidée
Stock courant = 260 kg ; consommation collective = 4 kg/j ; horizon = 65 jours.
Exercice autonome. Quel stock total faut-il pour 6 personnes, 90 jours, 0,75 kg/(personne·jour) et une réserve protégée de 80 kg ?
Correction autonome
Besoin courant = 6 × 90 × 0,75 = 405 kg ; stock total = 405 + 80 = 485 kg.
- 21 — Décision mission
- La libération de la réserve alimentaire est une décision de commandement liée à un plan de récupération, jamais une marge cachée dans le calendrier.
Utilisation de la capacité maintenance — mesurer la marge de travail qualifié réellement disponible
- 1 — Question concrète
- La capacité de travail qualifiée peut-elle absorber la maintenance prévue sans saturer l’équipage ?
- 2 — Intuition sans symboles
- Une mission peut disposer de nombreuses heures humaines tout en manquer de personnes qualifiées pour les tâches critiques. Il faut comparer le travail réellement requis au volume de travail qualifié réellement disponible.
- 3 — Grandeurs
- H_requis est le nombre d’heures-personnes de maintenance nécessaires sur la période ; H_qualifié les heures-personnes qualifiées disponibles après repos et autres tâches protégées ; U_maint l’utilisation.
- 4 — Formule
- U_maint = H_requis / H_qualifié
- 5 — Lecture
- L’utilisation maintenance égale les heures requises divisées par les heures qualifiées disponibles.
- 6 — Symboles et sens
- H_requis et H_qualifié sont des heures-personnes sur le même intervalle ; U_maint est sans dimension.
- 7 — Prononciation
- U maintenance égale H requis divisé par H qualifié.
- 8 — Unités
- heure-personne / heure-personne = sans dimension.
- 9 — Convention
- Des heures ne sont substituables que si les compétences, habilitations et contraintes de fatigue permettent réellement la tâche.
- 10 — Pourquoi cette opération
- Le quotient mesure la fraction de la capacité qualifiée déjà engagée par la charge de maintenance.
- 11 — Hypothèses
- Même période de référence, qualification connue, temps de repos et autres tâches protégées déjà retirés de la capacité.
- 12 — Contrôle d’unités
- Les mêmes unités d’heures-personnes s’annulent.
- 13 — Cas numérique
- 96 h/semaine requises et 120 h/semaine qualifiées donnent U_maint = 96/120 = 0,80 = 80 %.
- 14 — Pourquoi le calcul fonctionne
- Il reste 20 % de capacité, soit 24 h/semaine, pour absorber les aléas sans reporter immédiatement une autre tâche.
- 15 — Contrôle algébrique
- La capacité qualifiée minimale pour une utilisation cible vaut H_qualifié = H_requis/U_cible.
- 16 — Estimation mentale
- 100 h de travail pour 120 h disponibles représentent un peu plus de quatre cinquièmes, donc environ 80 %.
- 17 — Interprétation
- À 80 %, la maintenance n’est pas encore saturée mais la marge pour une panne supplémentaire est limitée.
- 18 — Ce que le résultat ne prouve pas
- Il ne prouve pas que les compétences sont interchangeables, que les tâches peuvent être parallélisées ni que la fatigue restera acceptable.
- 19 — Sensibilité
- Une panne ajoutant 18 h porte la charge à 114/120 = 95 %, laissant très peu de marge.
- 20 — Exercices guidé et autonome
Exercice guidé. 72 h sont requises pour 96 h qualifiées disponibles. Calculer l’utilisation.
Correction guidée
72/96 = 0,75 = 75 % ; il reste 24 h de marge qualifiée.
Exercice autonome. Pour 110 h requises, quelle capacité faut-il pour maintenir l’utilisation au plus à 85 % ?
Correction autonome
H_qualifié = 110/0,85 ≈ 129,4 h. Il faut donc au moins environ 130 h qualifiées sur la période.
- 21 — Décision mission
- Protéger une marge de maintenance qualifiée suffisante pour qu’une panne n’oblige pas à différer une autre tâche de sûreté.
Couverture de pièces critiques — compter uniquement les rechanges réellement utilisables
- 1 — Question concrète
- Les pièces de rechange qualifiées, compatibles et accessibles couvrent-elles le scénario de panne défini ?
- 2 — Intuition sans symboles
- Un stock sur une étagère n’est une réserve que si la pièce fonctionne, correspond à la bonne configuration et peut être récupérée à temps. La couverture compare ce stock utile au besoin du scénario.
- 3 — Grandeurs
- N_serviceable est le nombre de rechanges utilisables ; N_requis le nombre exigé par le scénario ; C_spare le ratio de couverture.
- 4 — Formule
- C_spare = N_serviceable / N_requis
- 5 — Lecture
- La couverture de rechange égale le nombre de pièces utilisables divisé par le nombre exigé.
- 6 — Symboles et sens
- Les deux nombres sont des comptes de pièces sur la même configuration ; le ratio est sans dimension.
- 7 — Prononciation
- C spare égale N serviceable divisé par N requis.
- 8 — Unités
- pièces / pièces = sans dimension.
- 9 — Convention
- Ne compter que les pièces qualifiées, accessibles et compatibles ; un ratio supérieur à un ne protège pas d’un défaut de cause commune.
- 10 — Pourquoi cette opération
- Le rapport indique combien de fois le stock utile couvre le besoin du cas de contingence.
- 11 — Hypothèses
- Scénario de panne défini, inventaire à jour, compatibilité et état de service connus.
- 12 — Contrôle d’unités
- Les comptes de pièces s’annulent ; la couverture est un nombre pur.
- 13 — Cas numérique
- 3 rechanges utilisables pour un cas exigeant 2 unités donnent C_spare = 3/2 = 1,5.
- 14 — Pourquoi le calcul fonctionne
- Le scénario consomme deux unités ; trois unités disponibles représentent une fois et demie ce besoin.
- 15 — Contrôle algébrique
- Le nombre minimum de rechanges pour une couverture cible vaut N_serviceable = C_spare × N_requis, arrondi au nombre entier supérieur.
- 16 — Estimation mentale
- Trois pièces pour deux nécessaires donnent naturellement une couverture de 1,5.
- 17 — Interprétation
- Le stock utile couvre 1,5 fois le besoin défini, à condition que les trois unités restent réellement utilisables.
- 18 — Ce que le résultat ne prouve pas
- Il ne couvre pas les défauts de cause commune, une mauvaise configuration, un stockage inaccessible ou un outillage absent.
- 19 — Sensibilité
- La mise en quarantaine d’une seule des trois pièces ramène la couverture de 1,5 à 1,0.
- 20 — Exercices guidé et autonome
Exercice guidé. Quatre pièces utilisables sont disponibles pour un cas en exigeant trois.
Correction guidée
C = 4/3 ≈ 1,33. Il faut ensuite vérifier compatibilité, numéro de série et temps de récupération.
Exercice autonome. Un scénario exige deux pièces. Quatre sont en stock, mais une est en quarantaine et une autre est inaccessible pendant l’incident. Calculer la couverture utile.
Correction autonome
Seules deux pièces sont réellement serviceables et accessibles ; C = 2/2 = 1,0. Le stock physique de quatre ne doit pas être utilisé comme numérateur.
- 21 — Décision mission
- La matrice d’acceptation ne compte que les rechanges serviceables, récupérables et compatibles avec la configuration réellement déployée.
Fenêtre d’autonomie de commandement — laisser la contrainte la plus courte fixer la limite
- 1 — Question concrète
- Pendant combien de temps l’équipage peut-il poursuivre localement une mission sûre lors d’une perte de communications ?
- 2 — Intuition sans symboles
- Plusieurs limites peuvent expirer à des moments différents : autorité procédurale, ressources protégées ou qualité de navigation. L’autonomie sûre s’arrête dès que la première limite est atteinte.
- 3 — Grandeurs
- t_proc est l’horizon des procédures et autorités ; t_ressource l’horizon des ressources protégées ; t_nav l’horizon de navigation/estimation d’état ; t_auto leur minimum.
- 4 — Formule
- t_auto = min(t_proc, t_ressource, t_nav)
- 5 — Lecture
- « t auto égale minimum de parenthèse t proc, t ressource, t nav fin de parenthèse. »
- 6 — Symboles et sens
- Tous les horizons sont des durées définies pour le même état mission ; le minimum est la première contrainte à expirer.
- 7 — Prononciation
- té auto égale minimum de té procédure, té ressource et té navigation.
- 8 — Unités
- minimum d’heures, heures et heures = heures.
- 9 — Convention
- Les trois horizons doivent être calculés pour le même état mission et la même politique d’autonomie ; perdre la liaison peut dégrader progressivement connaissance et coordination.
- 10 — Pourquoi cette opération
- Une action locale n’est sûre que tant que toutes les contraintes restent valides ; la durée admissible est donc l’horizon le plus court.
- 11 — Hypothèses
- Procédures pré-autorisées, ressources et navigation caractérisées ; aucune nouvelle contrainte plus courte n’apparaît pendant l’intervalle.
- 12 — Contrôle d’unités
- Comparer des durées homogènes conserve une durée.
- 13 — Cas numérique
- 18 h de procédure, 30 h de ressources et 12 h de navigation donnent t_auto = min(18,30,12) = 12 h.
- 14 — Pourquoi le calcul fonctionne
- À 12 h, la navigation atteint sa limite alors que les deux autres horizons ne sont pas encore épuisés ; continuer au-delà violerait donc une contrainte validée.
- 15 — Contrôle algébrique
- La fenêtre calculée doit être inférieure ou égale à chacun des horizons composants.
- 16 — Estimation mentale
- Parmi 18, 30 et 12 heures, la limite évidente est 12 heures ; aucun calcul complexe n’est nécessaire.
- 17 — Interprétation
- La navigation/estimation d’état limite ici l’autonomie à 12 h malgré une réserve de ressources beaucoup plus longue.
- 18 — Ce que le résultat ne prouve pas
- Il ne prouve pas que les procédures restent adaptées à un état qui évolue, ni que la perte de communication n’ajoute pas une nouvelle contrainte.
- 19 — Sensibilité
- Allonger un horizon non limitant de 30 à 40 h ne change rien tant que la limite de 12 h reste la plus courte.
- 20 — Exercices guidé et autonome
Exercice guidé. Les horizons valent 10 h, 14 h et 16 h. Déterminer la fenêtre autonome.
Correction guidée
Le minimum est 10 h ; la procédure/autorité est donc la première contrainte.
Exercice autonome. Après mise à jour de navigation, les horizons sont 18 h, 20 h et 24 h. Quelle contrainte devient limitante et quelle fenêtre annoncer ?
Correction autonome
La procédure/autorité à 18 h devient la limite. La fenêtre autonome annoncée est 18 h, avec déclencheur HOLD avant son expiration.
- 21 — Décision mission
- Préautoriser les actions seulement à l’intérieur du plus petit horizon validé et définir un déclencheur HOLD avant son expiration.
