Boussole du cours
Question directrice : Comment relier ce que “pousse” une source électrique, ce qui circule et ce qui chauffe ou alimente réellement une charge ?

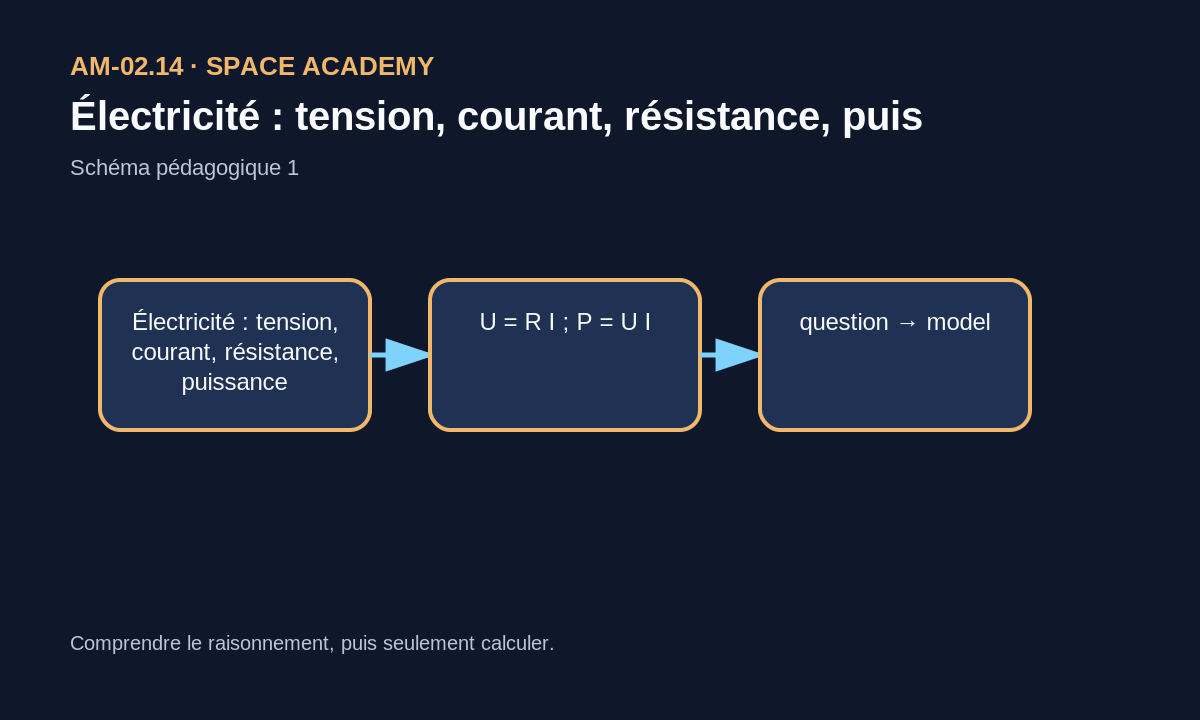

1 — La question physique
Comment relier ce que “pousse” une source électrique, ce qui circule et ce qui chauffe ou alimente réellement une charge ?

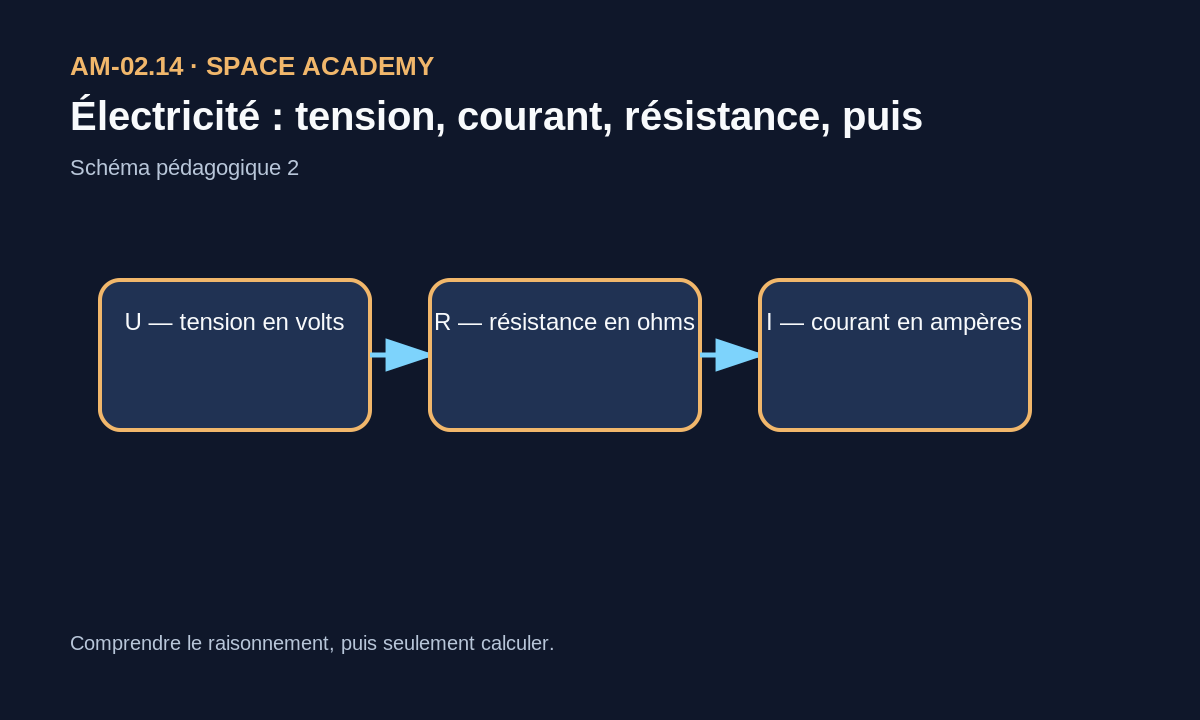

2 — Symboles, lecture et unités
U — tension en volts ; R — résistance en ohms ; I — courant en ampères ; P — puissance en watts.

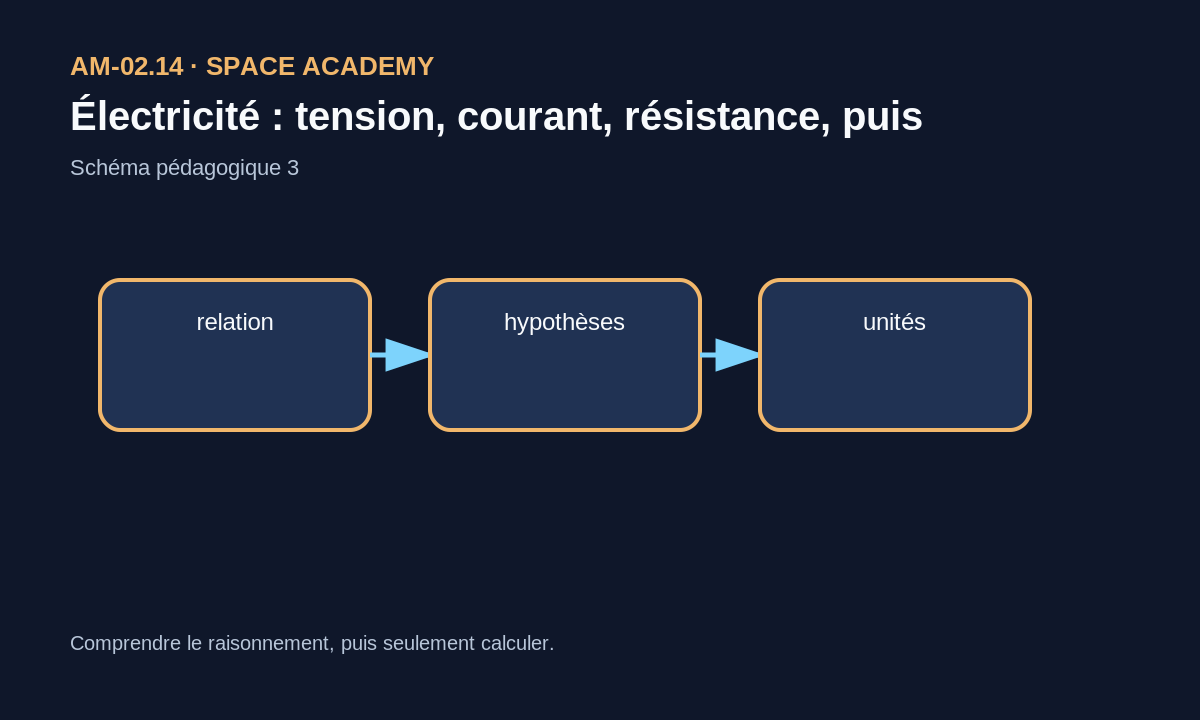

3 — D’où vient la relation ?
La loi d’Ohm relie tension, courant et résistance pour un composant ohmique. La puissance électrique relie tension et courant à l’énergie transférée par unité de temps. Ces deux relations permettent de raisonner sur une ligne électrique simple sans confondre volts, ampères et watts.

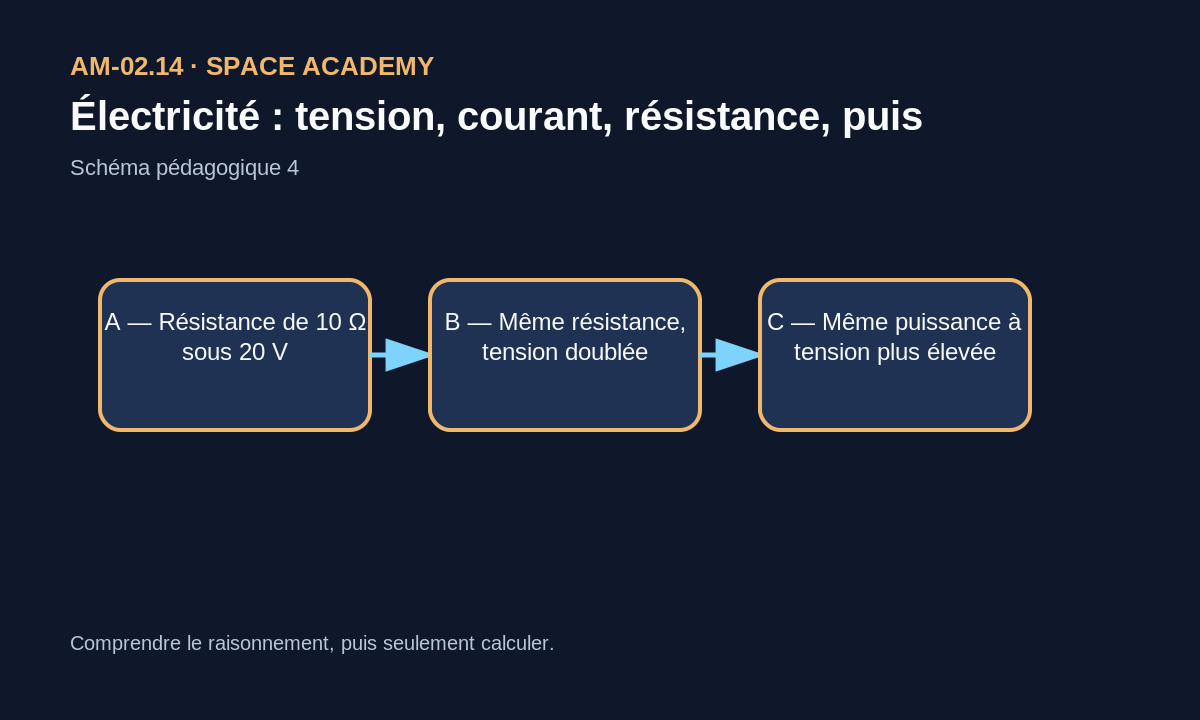

4 — A — Résistance de 10 Ω sous 20 V
I=U/R=20/10=2 A. La puissance vaut P=UI=20×2=40 W.
5 — B — Même résistance, tension doublée
Sous 40 V, I=4 A et P=160 W. Doubler la tension a quadruplé la puissance dissipée dans cette résistance.
6 — C — Même puissance à tension plus élevée
Pour transmettre 1 000 W à 100 V, I=10 A ; à 500 V, I=2 A. Un courant plus faible peut réduire certaines pertes ohmiques dans les câbles.
7 — Comprendre plus loin
La tension n’est pas un “débit d’électricité”
La tension est une différence de potentiel électrique. Le courant mesure un débit de charge. Les confondre empêche de comprendre pourquoi une ligne haute tension peut transporter beaucoup de puissance avec un courant relativement limité.
Les pertes dans un câble
Une résistance de câble dissipe P_pertes=I²R. Comme le courant est au carré, réduire I peut diminuer fortement l’échauffement pour une même résistance de ligne.
Le réseau spatial est un système de décisions

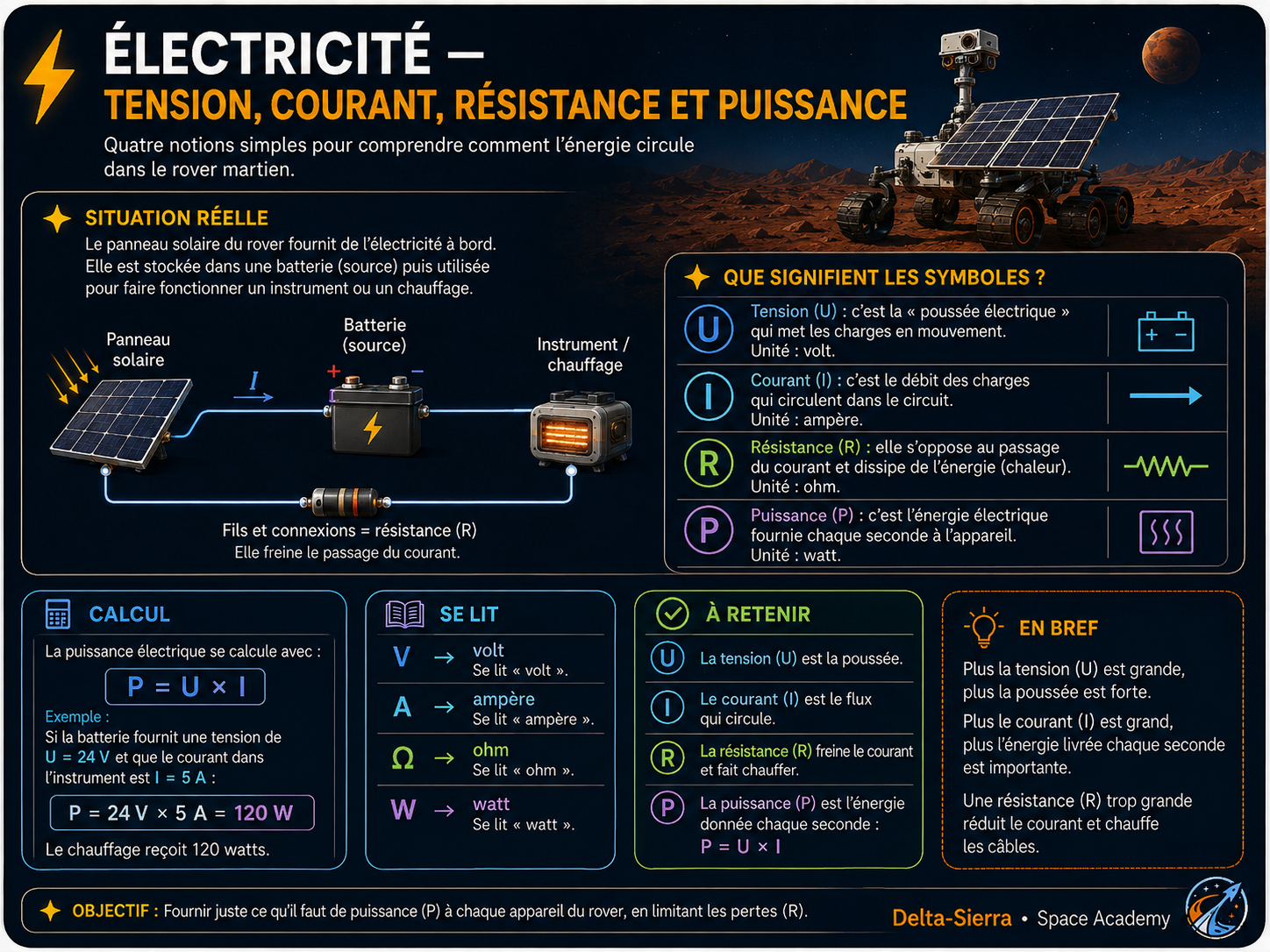

Panneau solaire, batterie, convertisseur, bus, fusible et charge ont chacun des limites de tension, courant, température et puissance. Un réseau fiable doit surveiller les marges, isoler les défauts et délester avant l’effondrement.
Tension et courant ne sont pas la même chose
La tension décrit une différence de potentiel électrique ; le courant décrit un débit de charge. Une grande tension n’implique donc pas automatiquement un grand courant : la charge connectée et sa résistance comptent. L’analogie hydraulique peut aider au début, mais elle devient trompeuse si l’on oublie que les électrons et les champs électriques ne se comportent pas exactement comme de l’eau dans un tuyau.
Puissance et énergie doivent être distinguées
La puissance P indique un rythme de conversion d’énergie, en watts. L’énergie consommée pendant une durée vaut l’intégrale de la puissance ; si la puissance est constante, E=P×t. Un système de 10 kW ne “contient” pas 10 kWh : kW mesure une puissance, kWh une énergie. Cette différence est essentielle pour dimensionner batteries et autonomie.
Pourquoi augmenter la tension peut réduire les pertes de câbles
Pour transmettre une puissance donnée, P=UI. Une tension plus élevée permet donc un courant plus faible. Or les pertes résistives des conducteurs suivent Ppertes=I²R : réduire I peut réduire fortement les pertes, au prix d’exigences différentes en isolation, conversion et sécurité. Le choix d’une tension de bus est donc un compromis de système.
Série, parallèle et continuité de service
Mettre des éléments en série ou en parallèle change tensions, courants et comportement en cas de panne. Une architecture redondante ne se résume pas à “deux batteries” : il faut vérifier bus commun, convertisseurs, contacteurs, protections et possibilité d’isoler un défaut. L’électricité rejoint ici directement l’ingénierie de résilience.
Mesurer l’électricité sans perturber le système
Tension, courant, résistance d’isolement et qualité de l’alimentation sont surveillés par des capteurs. Mais une mesure peut être biaisée, saturée ou perdre sa référence. Un système critique doit donc relier les valeurs électriques à des seuils, des comparaisons indépendantes et des protections matérielles plutôt que faire confiance à un seul nombre affiché.
8 — Exercices et corrigés
Défi 1
A — Résistance de 10 Ω sous 20 V : refaites le raisonnement avec les valeurs indiquées, puis expliquez le sens physique du résultat.
Défi 2
B — Même résistance, tension doublée : refaites le raisonnement avec les valeurs indiquées, puis expliquez le sens physique du résultat.
Défi 3
C — Même puissance à tension plus élevée : refaites le raisonnement avec les valeurs indiquées, puis expliquez le sens physique du résultat.
