Boussole du cours
Question directrice : Comment déplacer une poussée gigantesque sans déplacer toute la fusée comme un gouvernail ?
Repères : 📏 MESURÉ · 📐 CONVENTION · 🧮 CALCULÉ · 🎓 HYPOTHÈSE PÉDAGOGIQUE · 🚀 DONNÉE DE MISSION · 🏭 DONNÉE CONSTRUCTEUR · ⚠️ APPROXIMATION
Objectifs :
- définir TVC et gimbal
- relier angle de poussée et couple
- comprendre le rôle des actionneurs
- comparer hydraulique et électromécanique
- identifier les charges supportées par la structure de cardan

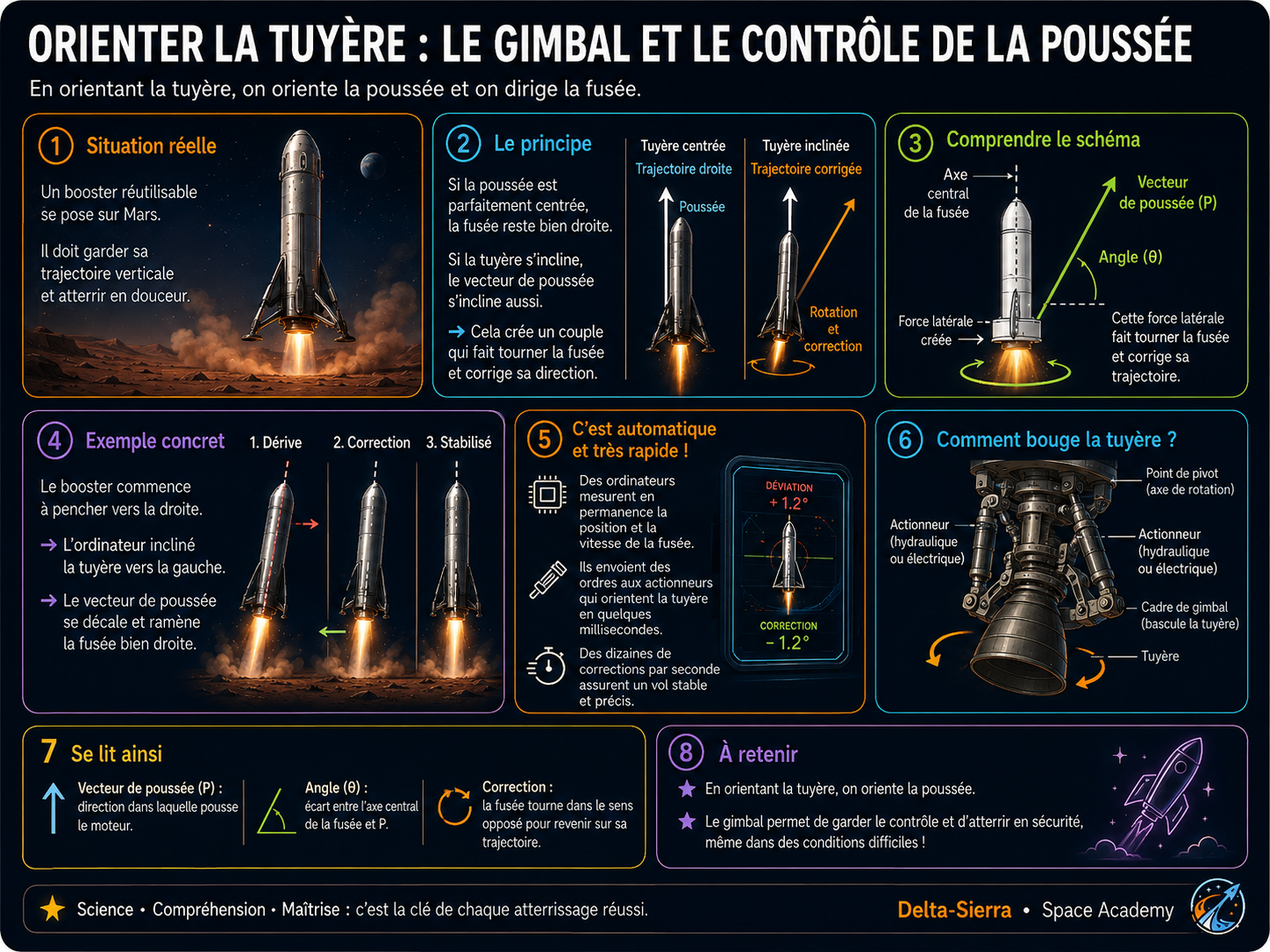

1 — TVC : contrôler la direction du vecteur poussée

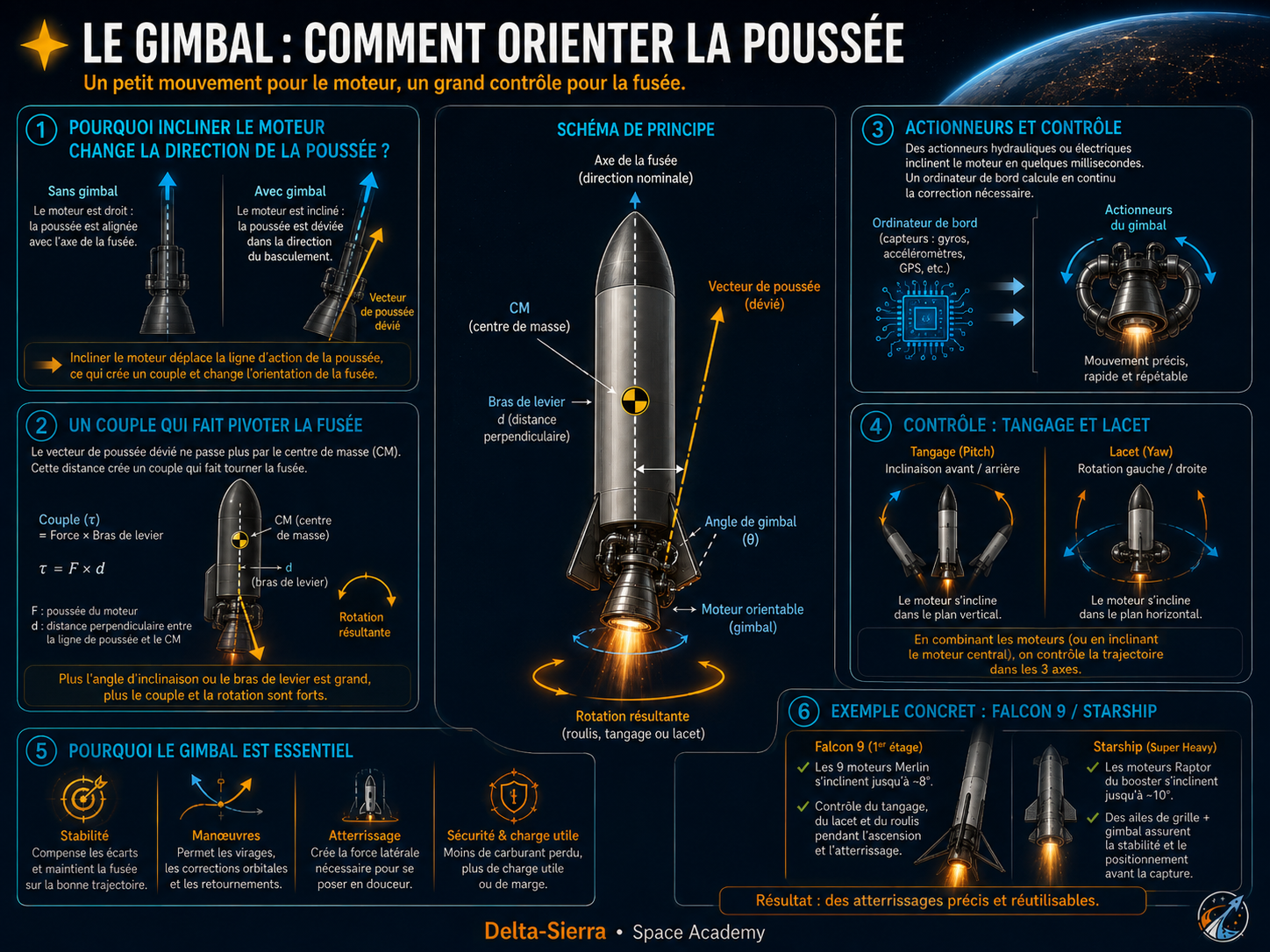

TVC signifie Thrust Vector Control, contrôle vectoriel de poussée. Au lieu de modifier seulement l’intensité de la force, on modifie légèrement sa direction.
Si la ligne de poussée ne passe plus par le centre de masse, elle crée un couple qui fait tourner le véhicule.
2 — Pourquoi quelques degrés suffisent

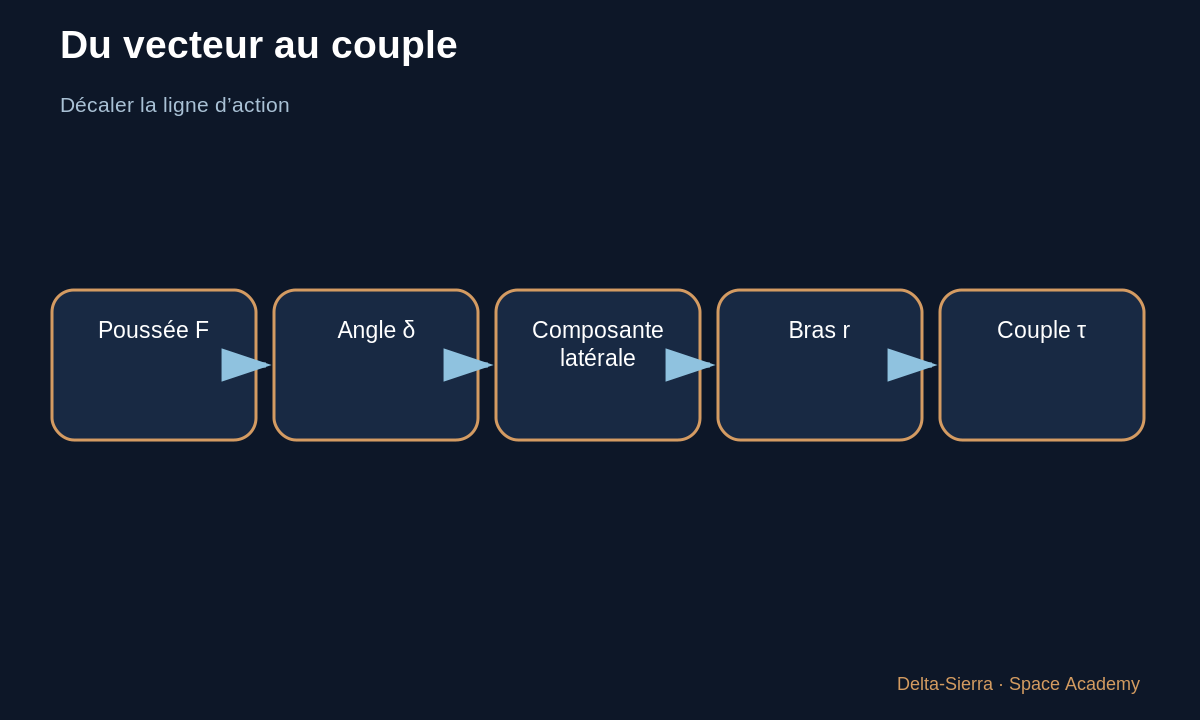

La force du moteur est énorme et le bras de levier jusqu’au centre de masse peut mesurer plusieurs mètres. Une petite composante latérale peut donc créer un moment important.
Pour un modèle simple, la composante latérale vaut environ F·sin(δ), où δ est l’angle de gimbal. Pour les petits angles, sin(δ) reste petit mais F peut être gigantesque.
3 — Exemple pédagogique de couple
HYPOTHÈSE PÉDAGOGIQUE : F = 1 000 kN, angle δ = 2°, distance effective r = 15 m. sin(2°) ≈ 0,0349. Force latérale ≈ 1 000 000 × 0,0349 = 34 900 N.
Moment simplifié τ ≈ r × F_lat = 15 × 34 900 ≈ 523 500 N·m. Ce calcul illustre la sensibilité ; ce n’est pas le modèle de charge d’un lanceur réel.
4 — Qui pousse physiquement le moteur ?

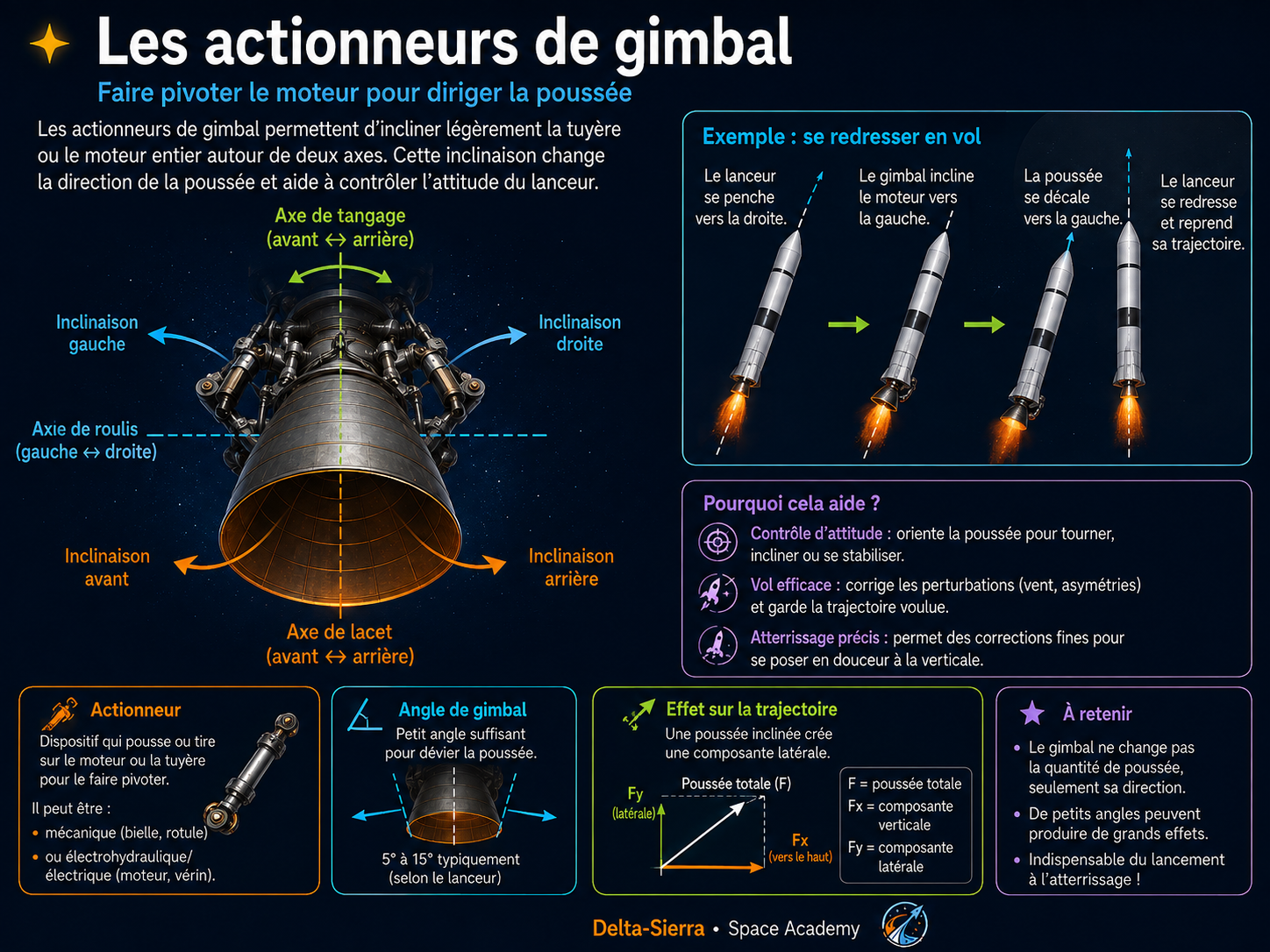

Un actionneur convertit une commande en mouvement mécanique. Selon le système, l’énergie peut être hydraulique ou électromécanique. ESA décrit sur Vulcain une chaîne où de petits moteurs pilotent des valves hydrauliques, puis le fluide déplace le moteur beaucoup plus massif.

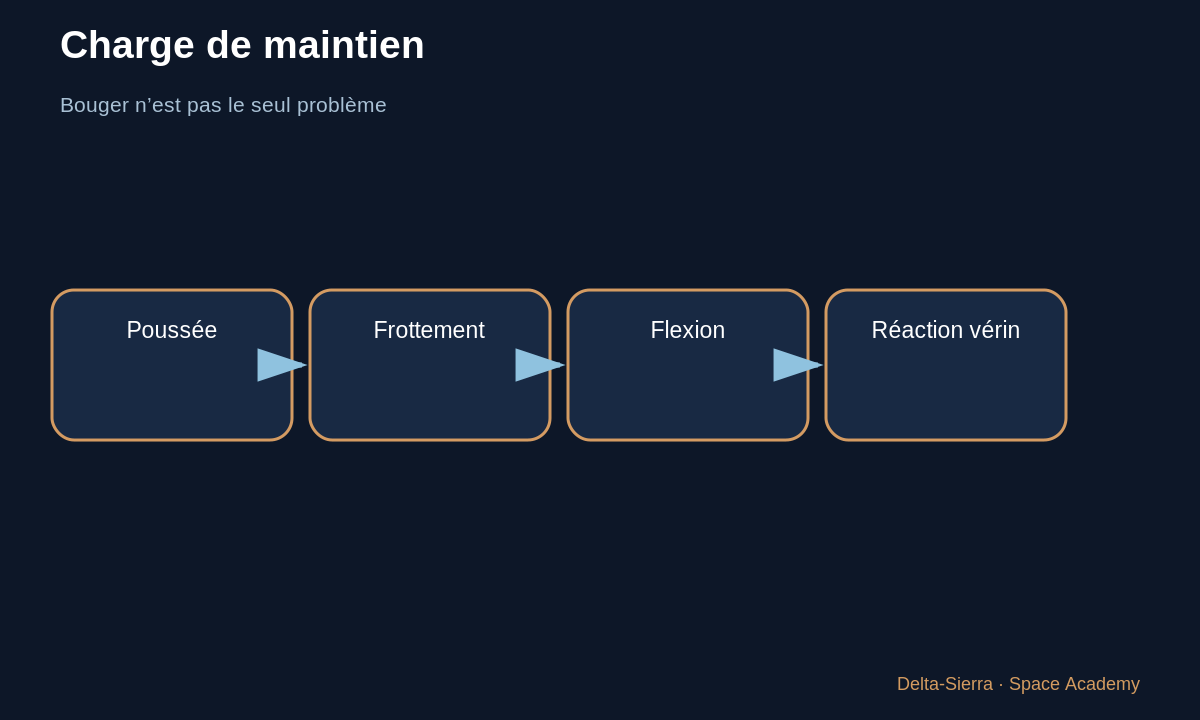

Le système doit non seulement bouger le moteur mais aussi le maintenir contre les efforts générés par la poussée, les accélérations, les flexions et les frottements du cardan.
5 — Deux axes : tangage et lacet

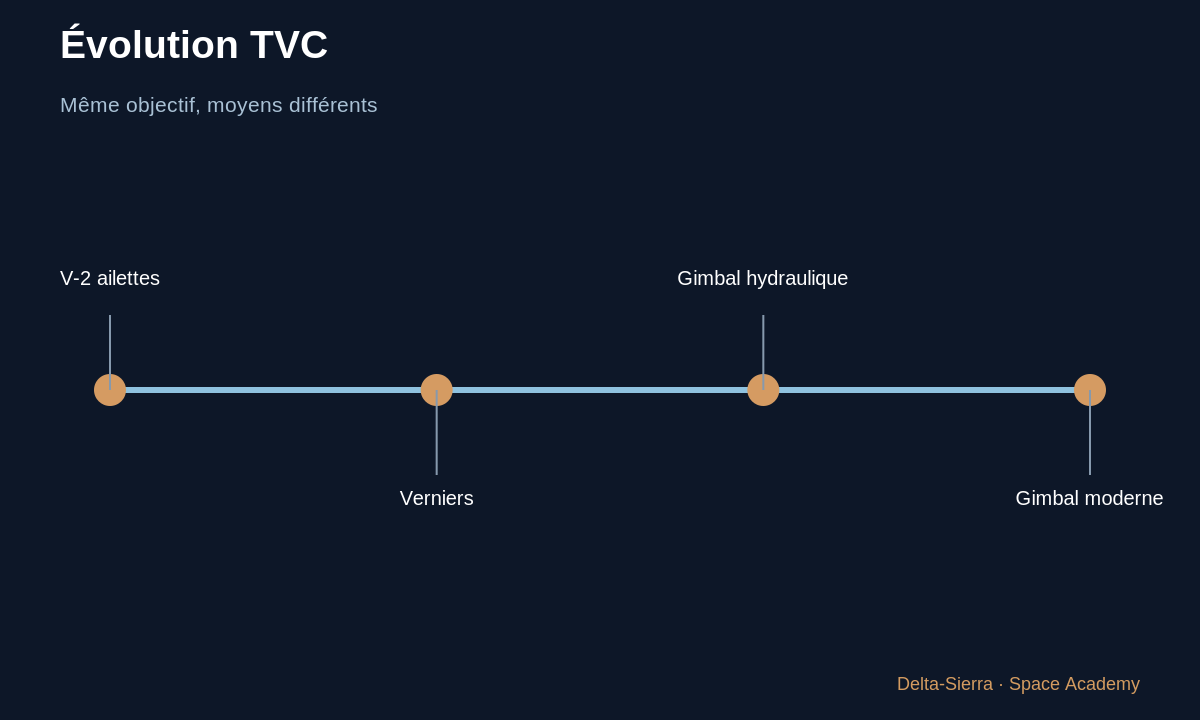

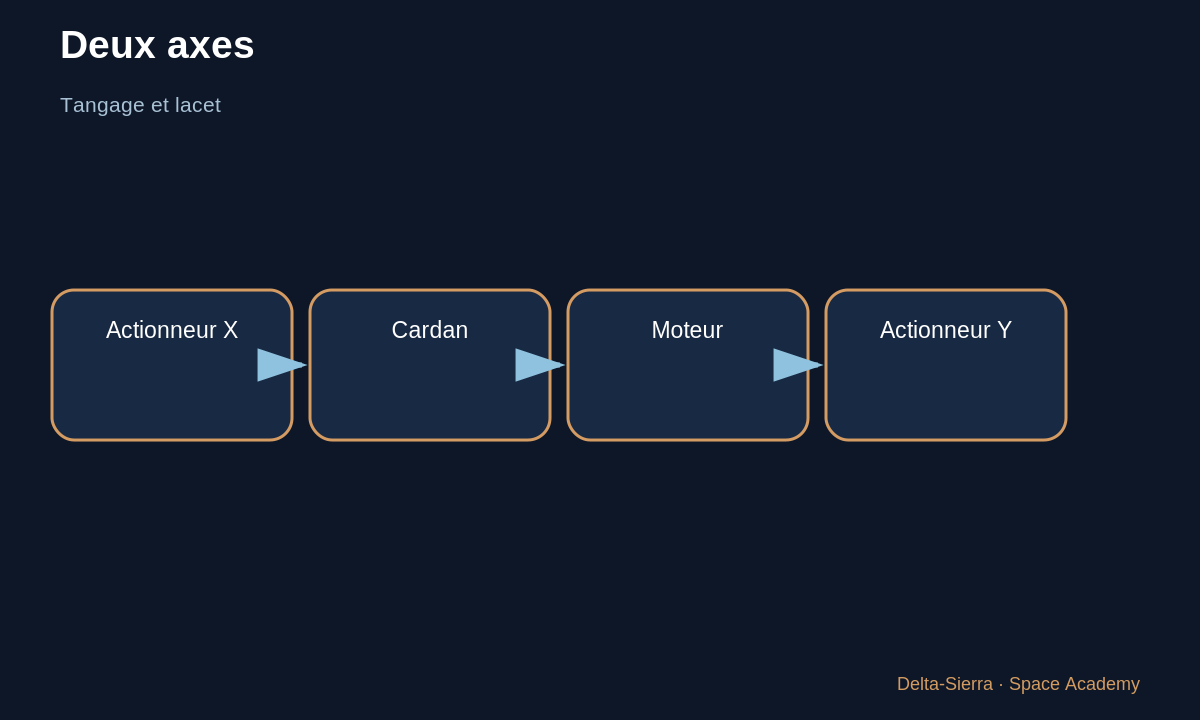

Deux actionneurs disposés selon des directions différentes permettent de produire des rotations autour de deux axes. NASA documente par exemple des architectures SLS avec actionneurs et gimbal block/bearing.
La commande doit coordonner plusieurs moteurs : orienter chacun de la même manière n’est pas toujours la meilleure stratégie si le véhicule possède plusieurs propulseurs.
6 — Pourquoi ce problème nécessite un modèle 3D

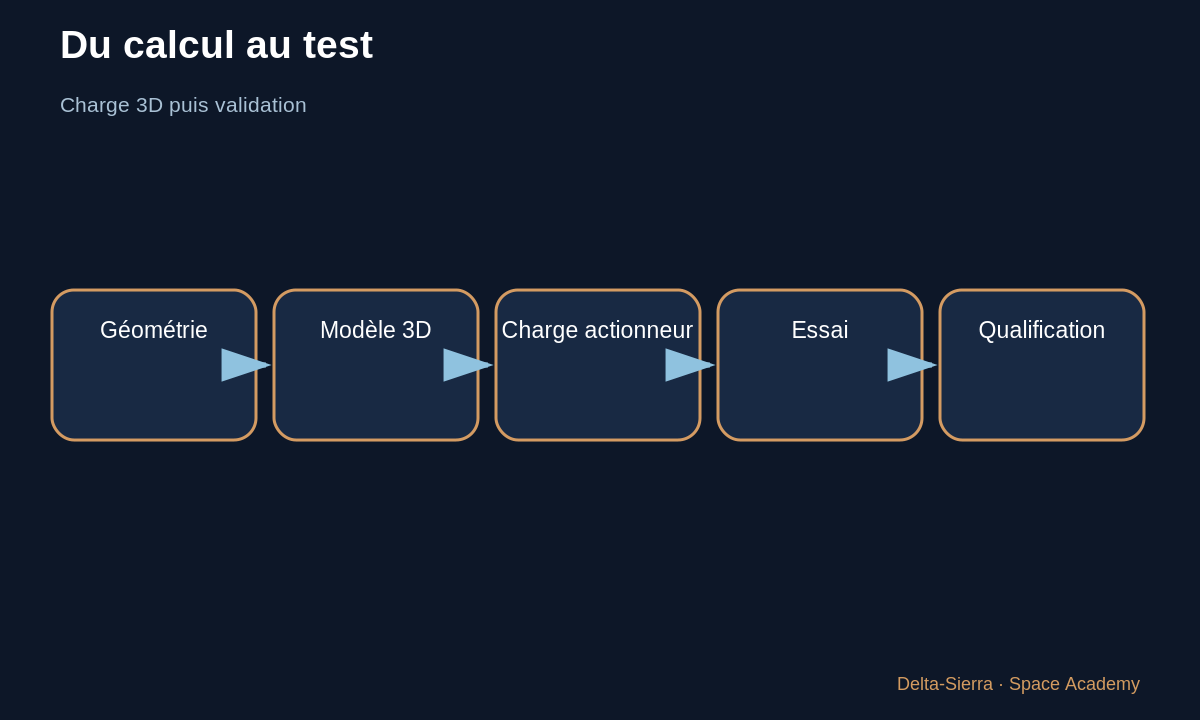

La charge de l’actionneur dépend de la géométrie réelle, de l’angle, de la position du centre de rotation, des frottements et des efforts dynamiques. NASA publie aujourd’hui des méthodes de prédiction de charges TVC en trois dimensions.
La formule simple du cours montre le principe ; la certification exige un modèle mécanique complet et des essais sous charge.
7 — Transformer un petit angle en rotation du véhicule
Incliner un moteur ne tourne pas instantanément toute la fusée. La poussée crée un moment autour du centre de masse ; ce moment produit une accélération angulaire ; l’attitude commence à changer ; les capteurs détectent ce changement ; puis la commande évolue. Il existe donc une chaîne temporelle entre ordre, action mécanique et réponse du véhicule.
C’est précisément pourquoi une représentation par simple flèche est utile pour commencer mais insuffisante pour piloter. La masse, le moment d’inertie, la position du moteur, la souplesse de la structure et la vitesse de l’actionneur modifient tous la réponse. Le contrôle vectoriel est un problème de dynamique, pas un simple problème géométrique.
8 — Pourquoi la saturation de l’actionneur compte autant que la loi de commande
Un logiciel peut demander une correction que la mécanique ne peut pas fournir : angle trop grand, vitesse de déplacement trop élevée ou effort supérieur aux capacités de l’actionneur. On parle alors de saturation. Une bonne loi de contrôle doit connaître ces limites et éviter de construire une commande qui suppose un actionneur idéal.
Cette idée permet de comprendre pourquoi mécanique, électronique et logiciel doivent être conçus ensemble. La meilleure équation de guidage du monde devient inutile si elle exige un mouvement physiquement impossible. À l’inverse, surdimensionner massivement l’actionneur ajoute masse, puissance et complexité. Le compromis doit donc être bouclé au niveau système.
Exercices et corrigés
Composante
F = 500 kN et sin δ = 0,02. Quelle composante latérale simplifiée ?
Couple
10 000 N appliqués avec un bras de 8 m.
Limite
Pourquoi ce couple ne donne-t-il pas directement l’angle de rotation du lanceur ?
