Boussole du cours

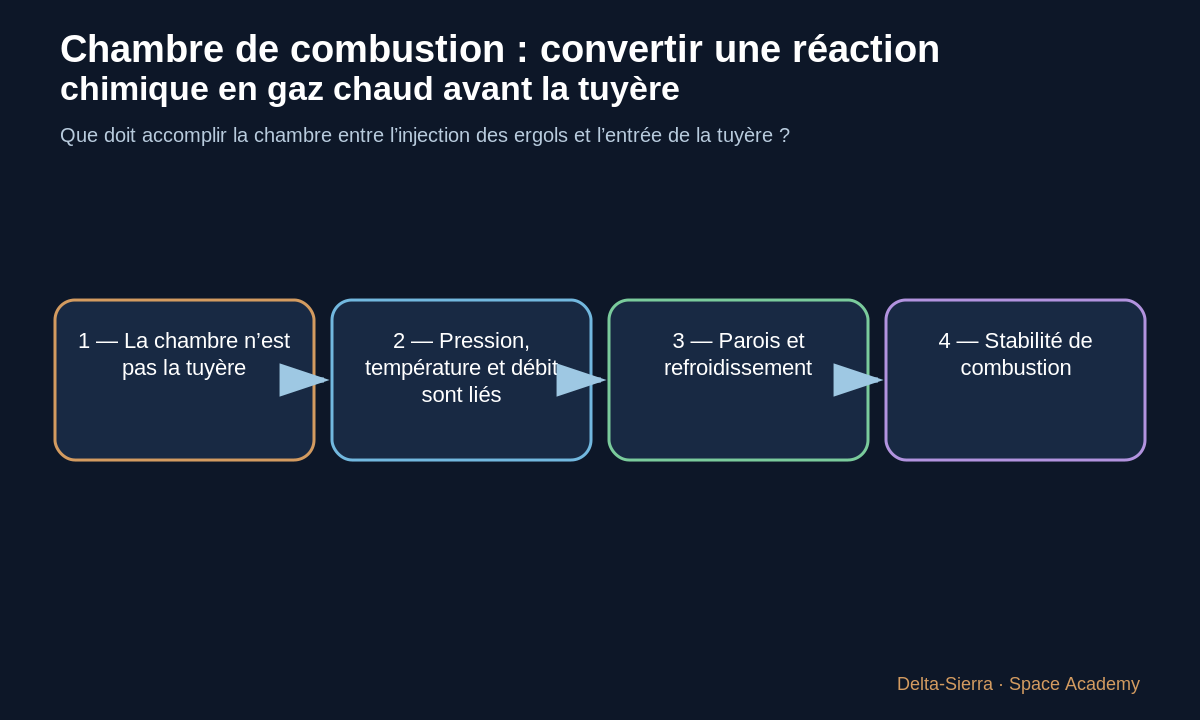

Question directrice : Que doit accomplir la chambre entre l’injection des ergols et l’entrée de la tuyère ?
Repères : 📏 MESURÉ · 📐 CONVENTION · 🧮 CALCULÉ · 🎓 HYPOTHÈSE PÉDAGOGIQUE · ⚠️ APPROXIMATION
- distinguer chambre et tuyère
- comprendre flux et énergie
- introduire refroidissement
- introduire stabilité combustion

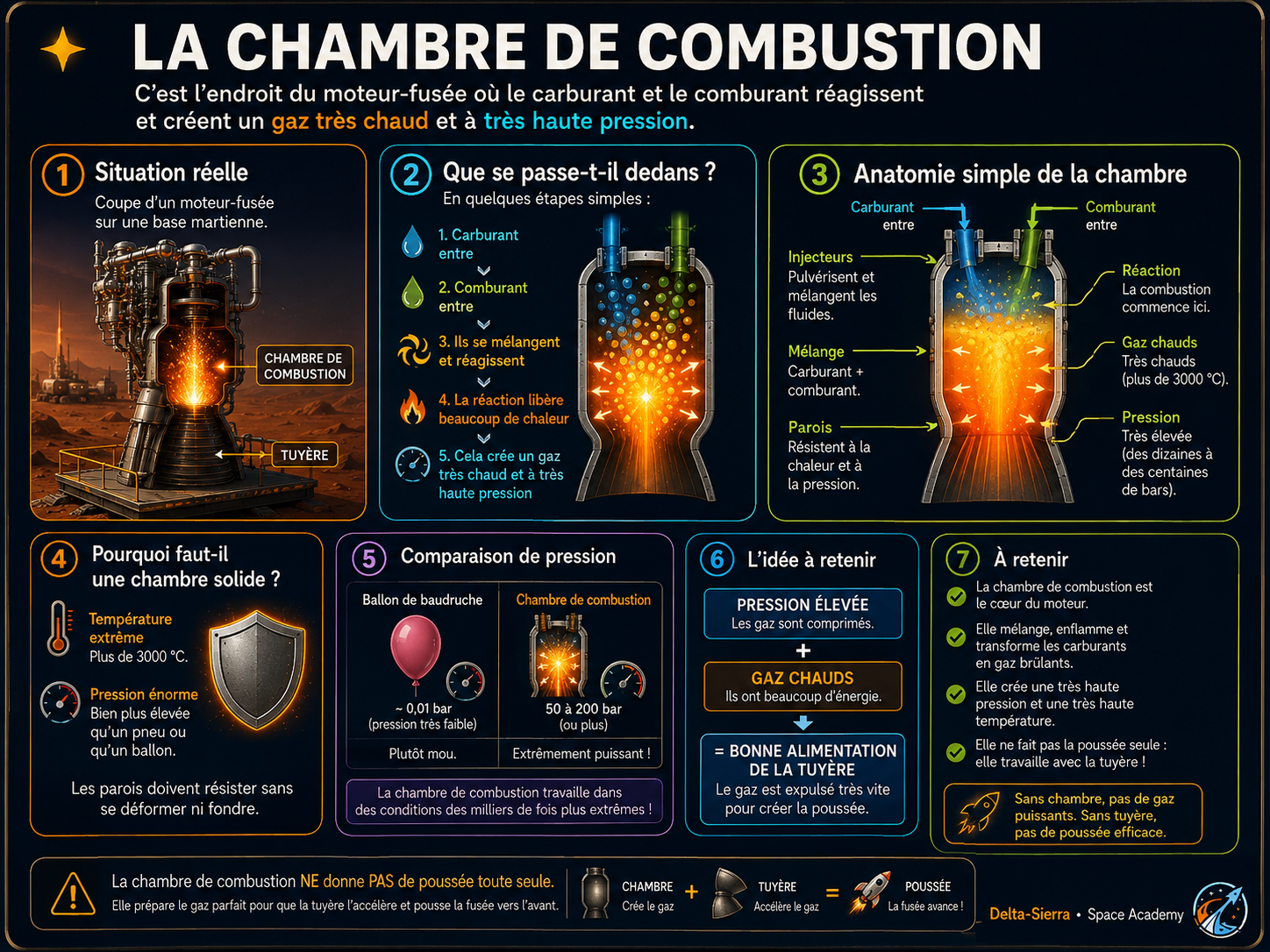

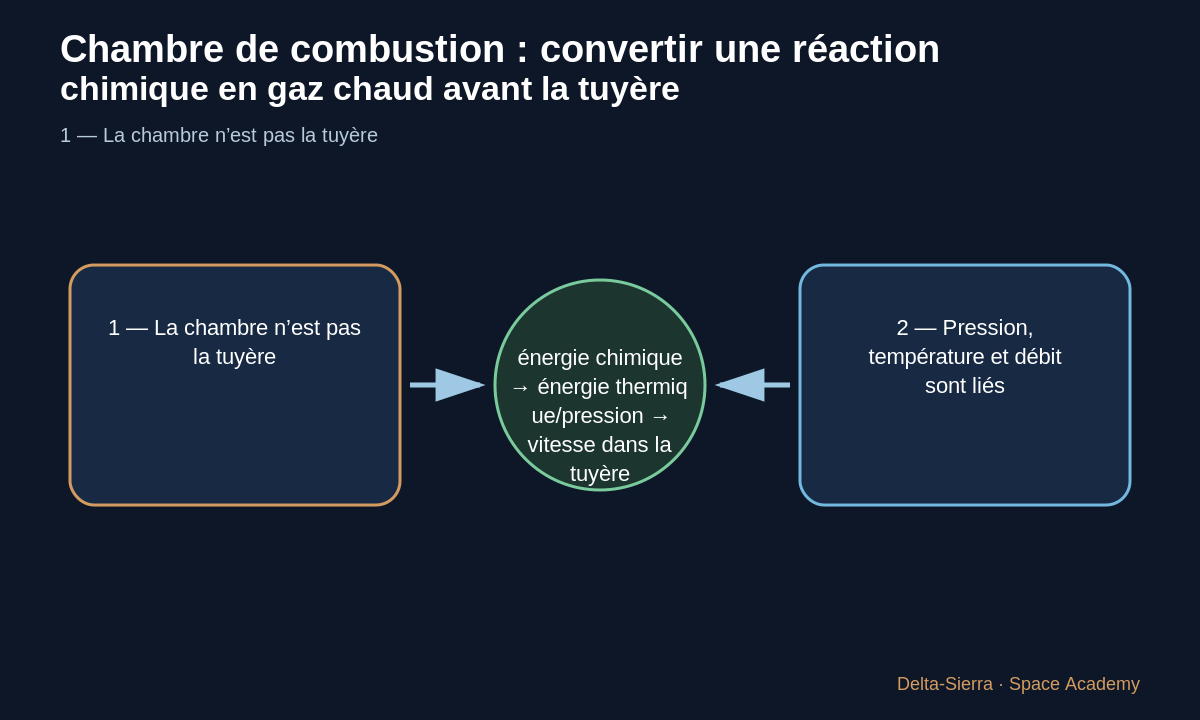

1 — La chambre n’est pas la tuyère
La chambre offre un volume où mélange et réaction libèrent de l’énergie et produisent des gaz à haute température et pression. La tuyère transforme ensuite une partie de cette énergie en vitesse dirigée.
Séparer les fonctions aide à comprendre pourquoi dimensions, matériaux et refroidissement diffèrent.

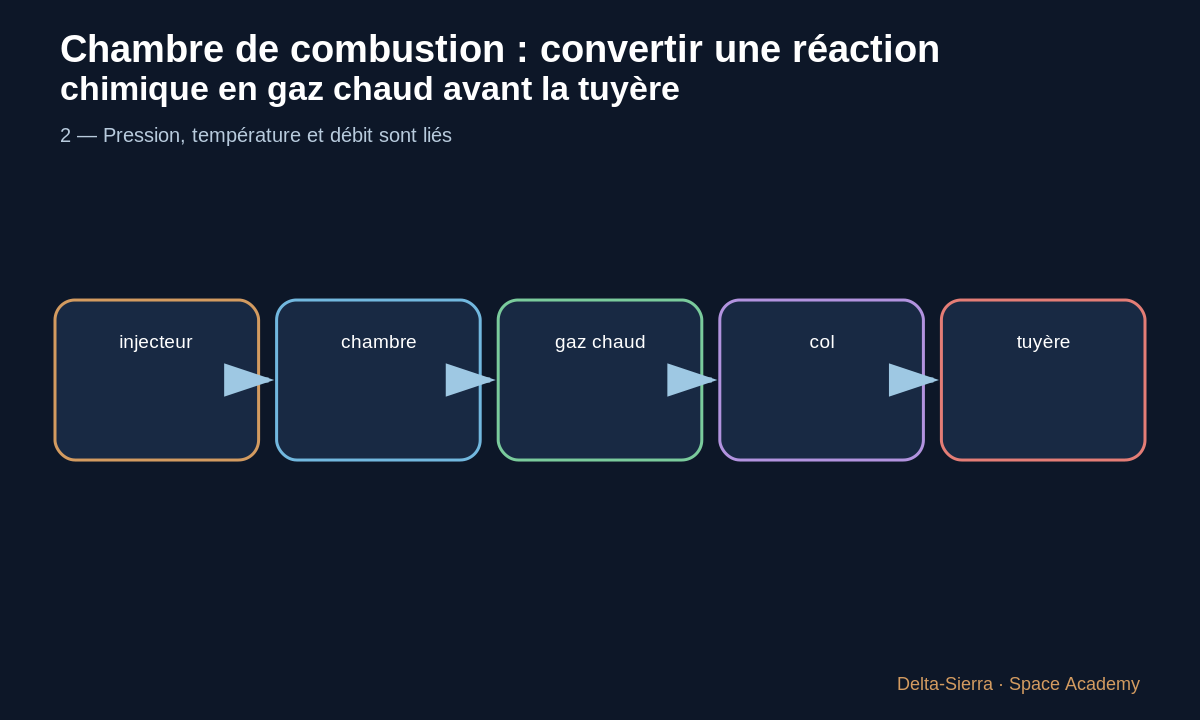

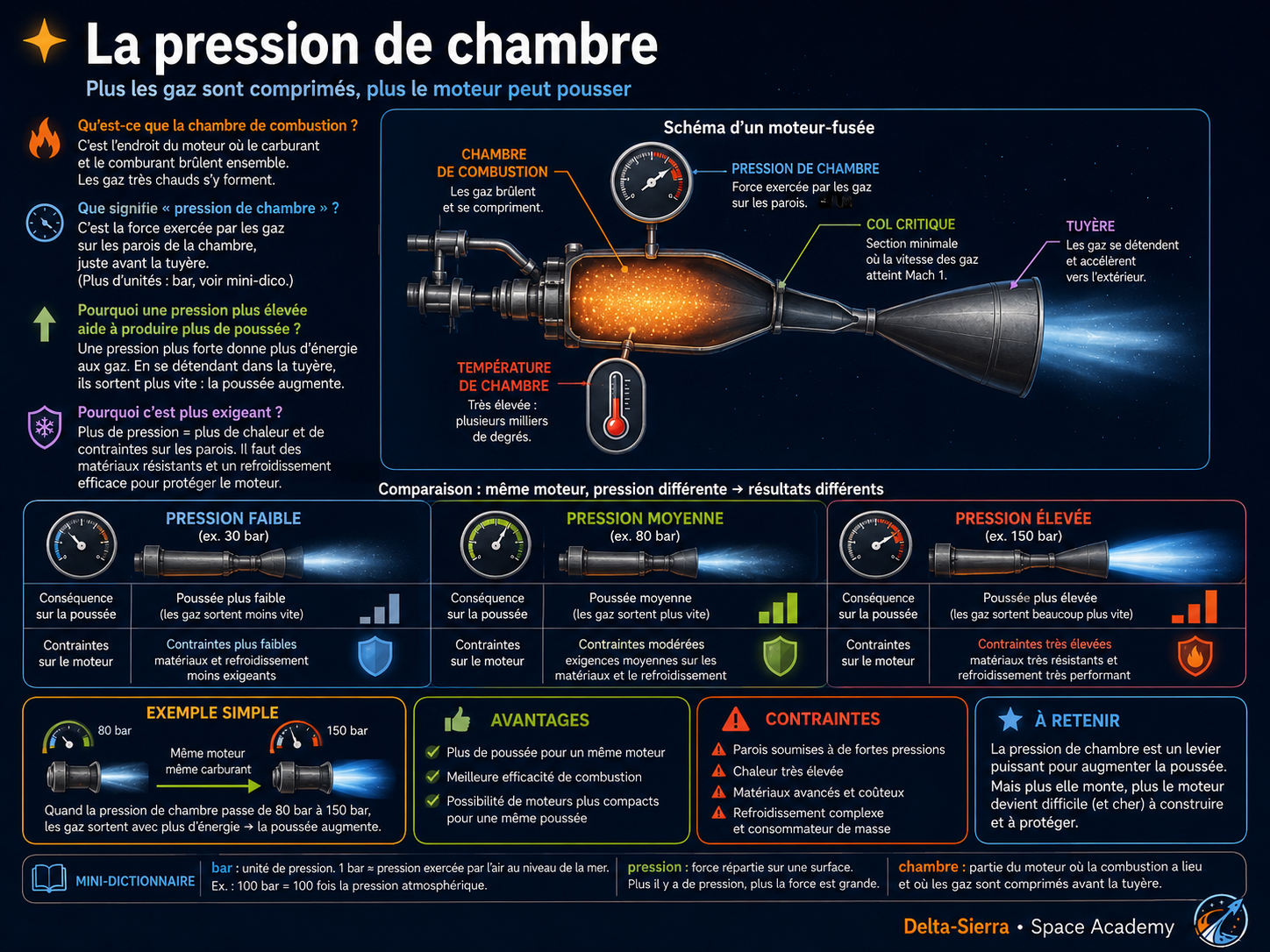

2 — Pression, température et débit sont liés
Le moteur doit faire passer un débit tout en maintenant des conditions de chambre compatibles avec son cycle. Les propriétés des gaz et la géométrie du col jouent un rôle majeur.
Une formule isolée ne décrit pas tous les phénomènes de combustion.

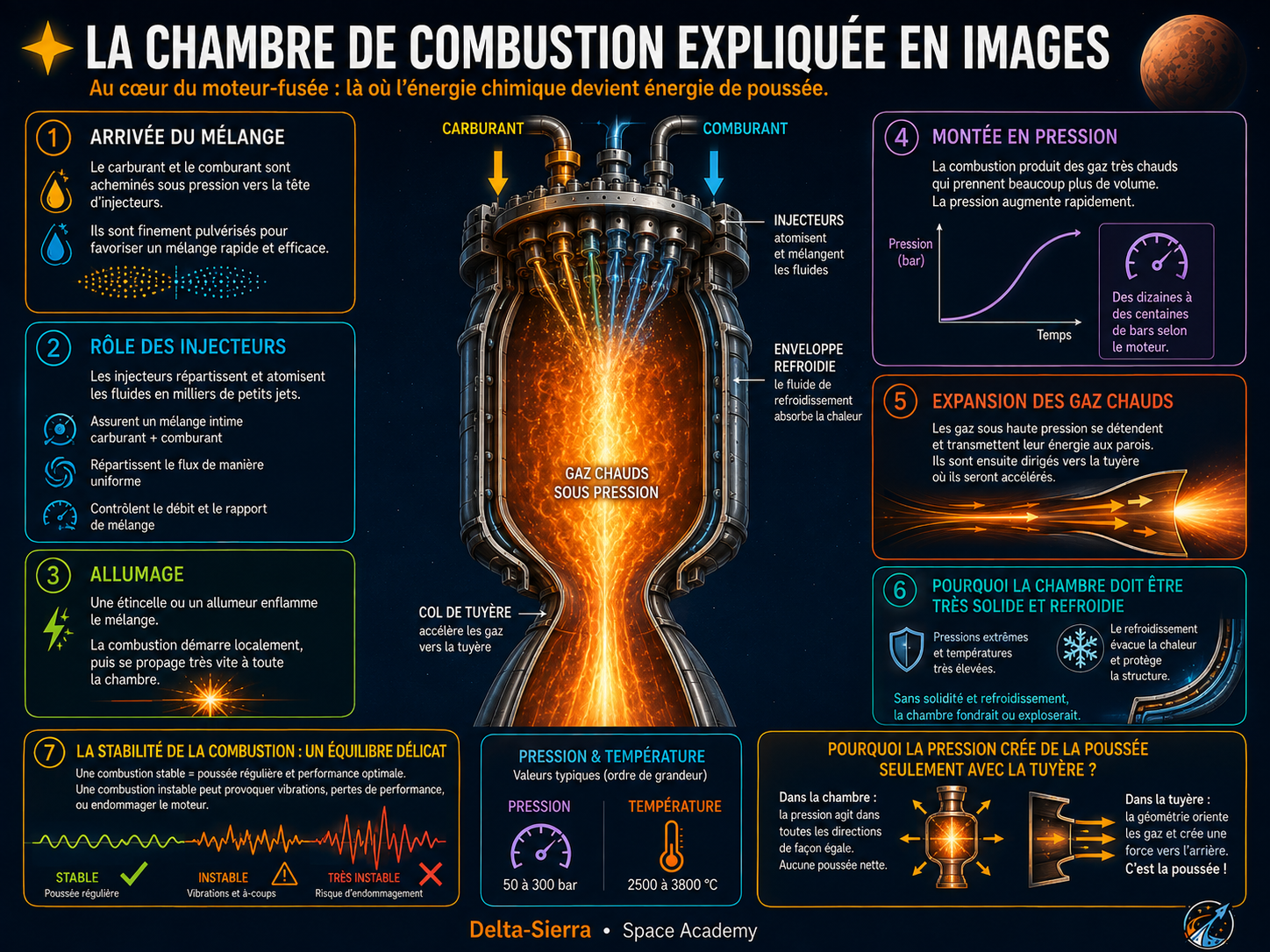

3 — Parois et refroidissement
La paroi reçoit un flux thermique intense. Des moteurs liquides peuvent faire circuler un ergol dans des canaux de refroidissement avant injection : c’est le principe du refroidissement régénératif.
Les matériaux doivent combiner résistance, conductivité, fatigue thermique et fabrication.
4 — Stabilité de combustion
Une chambre peut développer des oscillations couplées à injection, acoustique et libération de chaleur. L’histoire du F-1 montre que ce problème a nécessité essais et modifications d’injecteur.
La bonne combustion ne se résume donc pas à “ça s’allume”.

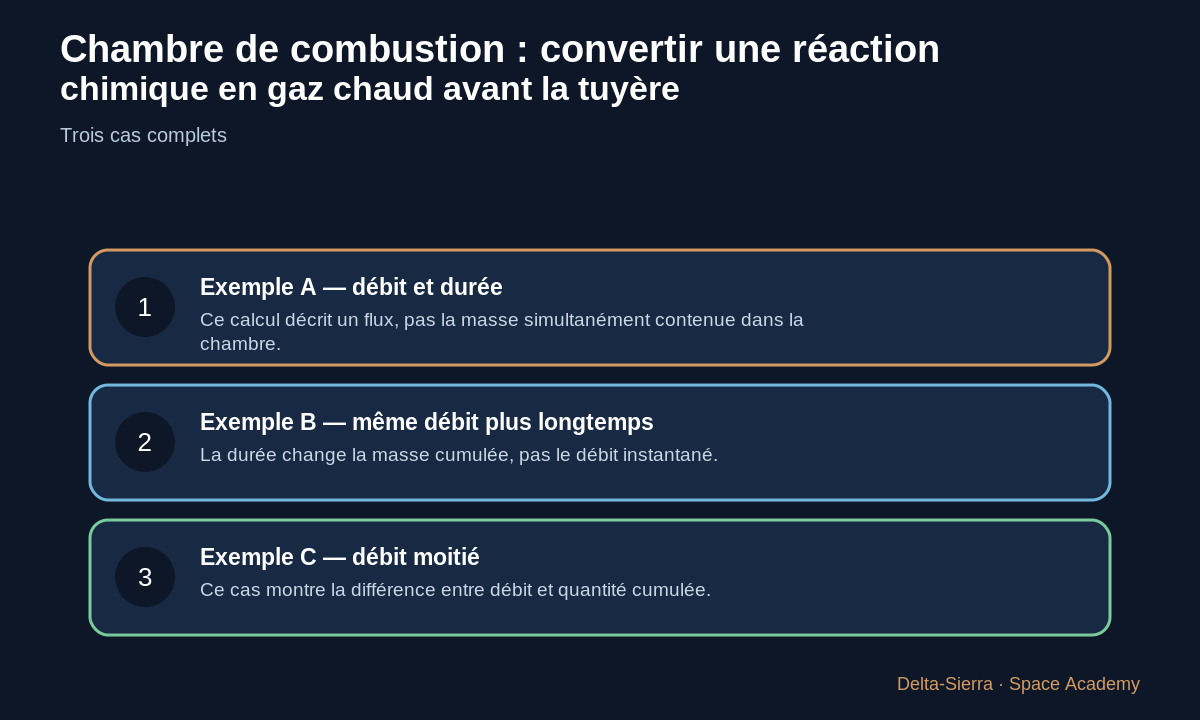

Trois exemples complets : changer une hypothèse pour comprendre
Avant chaque calcul : repérez l’origine de chaque nombre et son statut — mesuré, convention, hypothèse ou résultat.
Exemple A — débit et durée
Débit total conceptuel 40 kg/s pendant 2 s : masse traversée=80 kg.
Ce calcul décrit un flux, pas la masse simultanément contenue dans la chambre.
Exemple B — même débit plus longtemps
40 kg/s pendant 5 s : 200 kg ont traversé le système.
La durée change la masse cumulée, pas le débit instantané.
Exemple C — débit moitié
20 kg/s pendant 5 s : 100 kg.
Ce cas montre la différence entre débit et quantité cumulée.
Calcul inverse
Si 200 kg ont traversé en 5 s à débit moyen constant, débit=200/5=40 kg/s.
Piège fréquent et contrôle du résultat
Piège : déduire une pression de chambre réelle à partir du seul débit. Il manque géométrie, propriétés thermodynamiques, col, cycle et pertes.
Dans un système moteur réel, un résultat conceptuel doit ensuite être confronté aux propriétés des fluides, aux marges, aux essais et à la qualification.

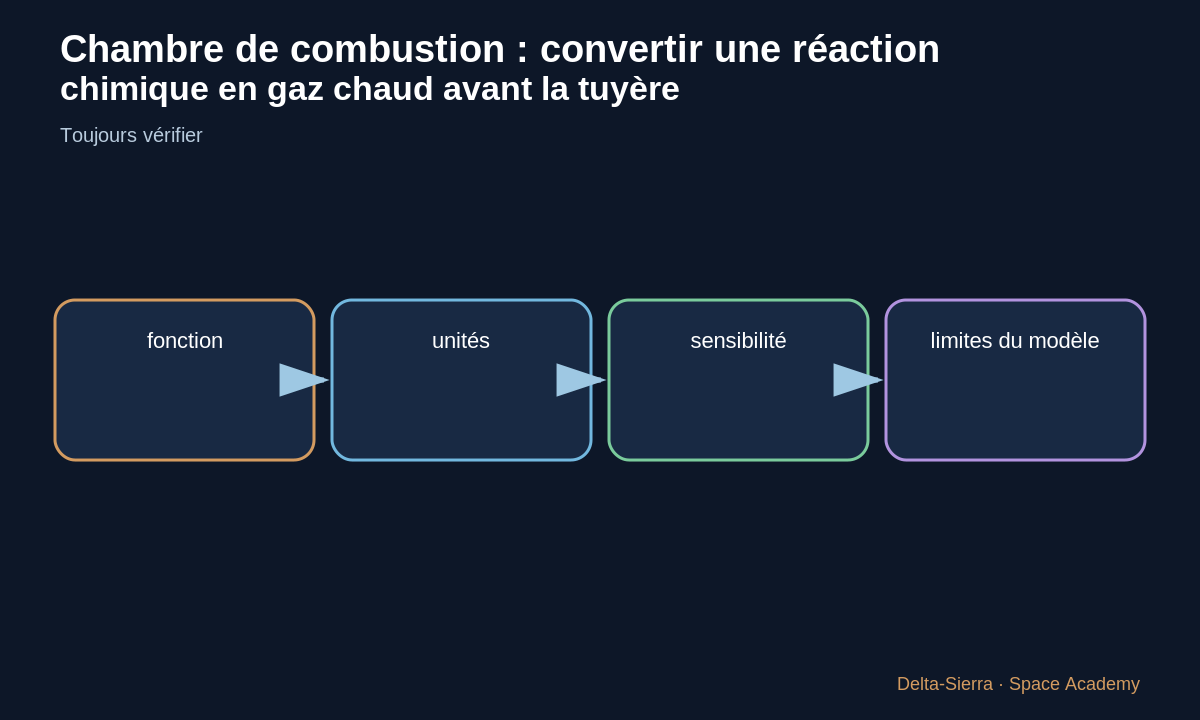

Exercices et corrigés
Fonction
Expliquez la fonction de chaque bloc sans jargon.
Sensibilité
Changez une hypothèse de moitié et prédisez la conséquence.
Limite
Citez une raison pour laquelle le modèle pédagogique ne suffit pas pour un moteur réel.
