Boussole du cours
Question directrice : Comment relier une pression interne à une première estimation d’épaisseur, puis comprendre pourquoi la vraie pièce demande beaucoup plus ?
Repères : 📏 MESURÉ · 📐 CONVENTION · 🧮 CALCULÉ · 🎓 HYPOTHÈSE PÉDAGOGIQUE · 🚀 DONNÉE DE MISSION · 🏭 DONNÉE CONSTRUCTEUR · ⚠️ APPROXIMATION
Objectifs :
- lire la contrainte circonférentielle
- utiliser un modèle de paroi mince
- expliquer chaque symbole et unité
- comprendre marge et contrainte admissible
- identifier les limites : flambement, soudure, dynamique, cryogénie

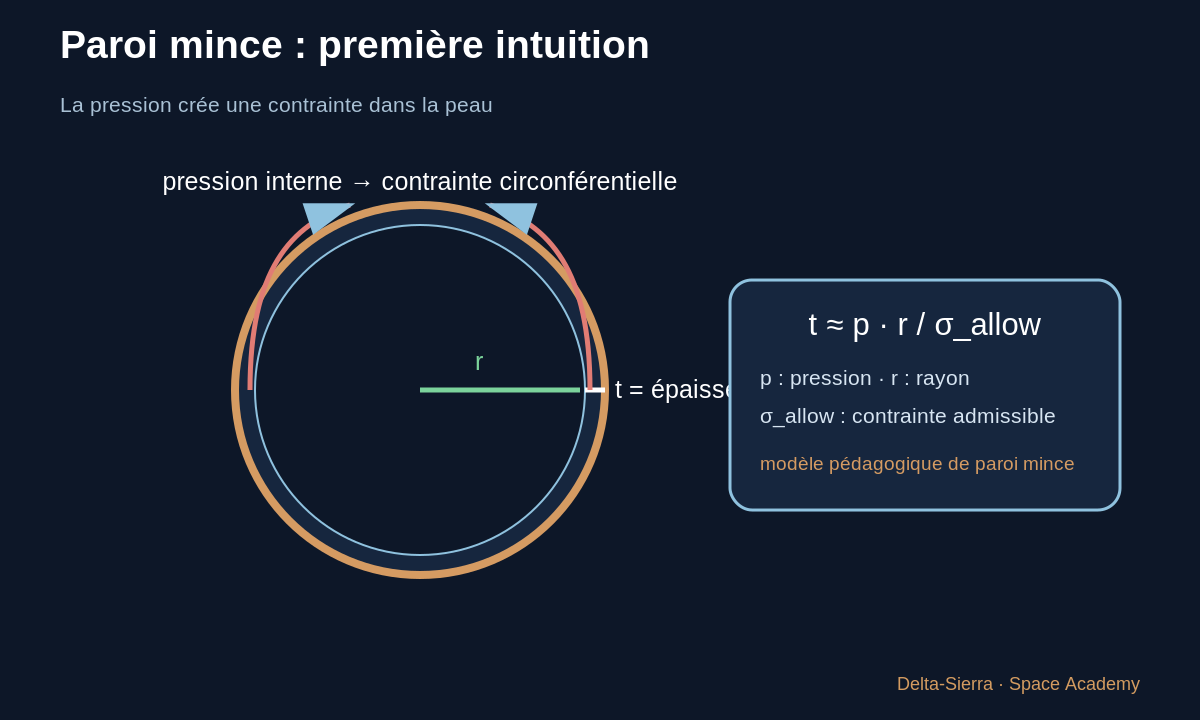

1 — Première question : qu’est-ce qui essaie de déchirer le réservoir ?
Une pression interne pousse sur toutes les parois. Dans un cylindre mince, cette pression tend notamment à ouvrir le réservoir selon sa circonférence. Le matériau doit développer une contrainte opposée.
Plus le rayon est grand, plus la même pression crée un effort global important. Voilà pourquoi un gigantesque réservoir ne peut pas être extrapolé naïvement à partir d’une petite bouteille.

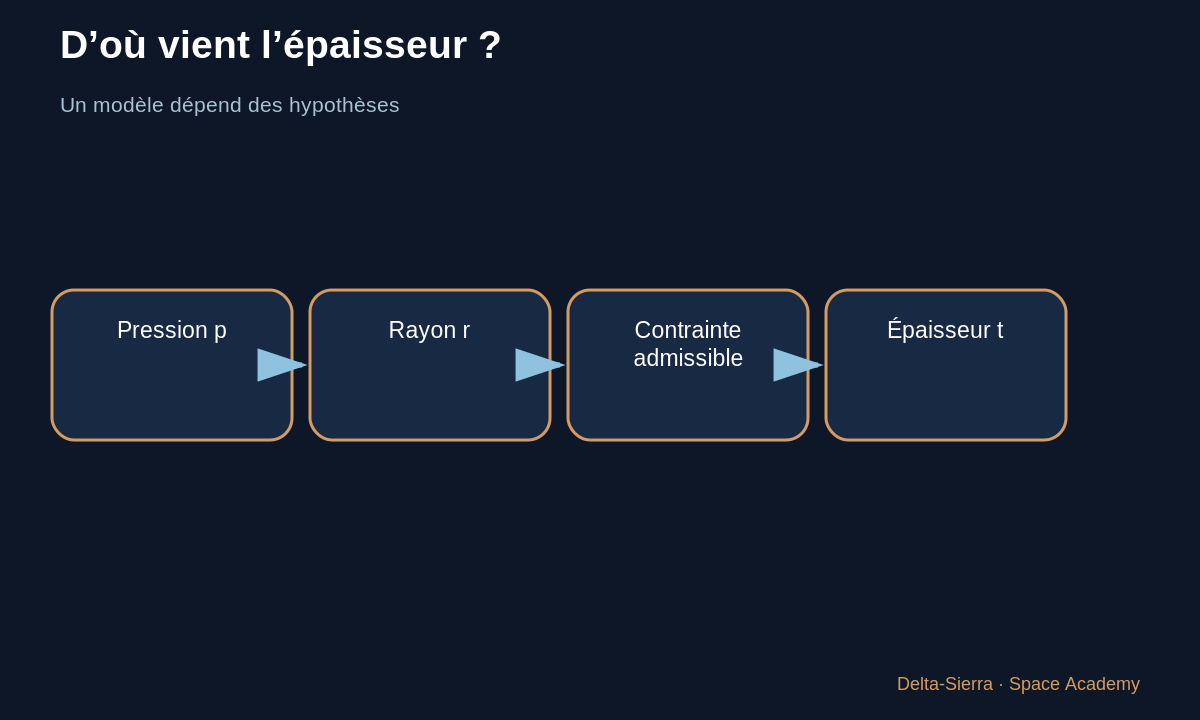

2 — Un premier modèle pédagogique : t ≈ p·r / σ_allow
Le symbole t désigne l’épaisseur. p est la pression interne relative. r est le rayon. σ_allow — « sigma admissible » — représente une contrainte que l’on accepte de ne pas dépasser dans notre modèle.
La formule de paroi mince n’est pas une recette de fabrication. Elle sert à comprendre les dépendances : si p double, t augmente ; si r double, t augmente ; si le matériau admissible est plus résistant, l’épaisseur théorique peut diminuer.
3 — Exemple volontairement simple
HYPOTHÈSE PÉDAGOGIQUE : p = 0,30 MPa, r = 2,0 m, σ_allow = 120 MPa. Les deux pressions sont exprimées dans la même unité, le mégapascal, donc le rapport est cohérent.
t ≈ (0,30 × 2,0) ÷ 120 = 0,005 m = 5 mm. Cette valeur n’est PAS une épaisseur de vol recommandée. Elle montre seulement la logique du modèle.

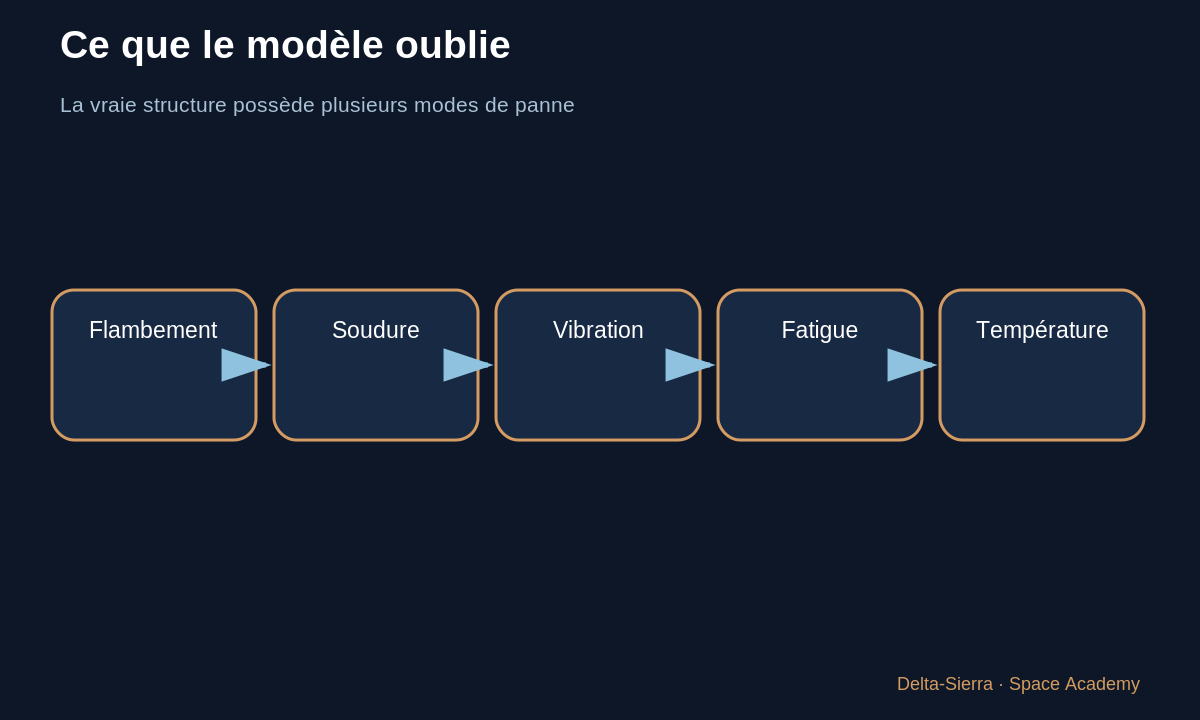

4 — Pourquoi le vrai réservoir ne s’arrête pas à « 5 mm »
La structure subit accélération longitudinale, flexion, vibrations, charges aérodynamiques, imperfections géométriques, concentrations de contrainte, cycles de pression et écarts de fabrication. Un réservoir très mince peut aussi flamber sous compression avant même que le matériau ne casse en traction.
Les dômes, jonctions, soudures, ouvertures, supports et zones de poussée ont des états de contrainte différents. La vraie fusée devient une structure variable, raidie et vérifiée localement.

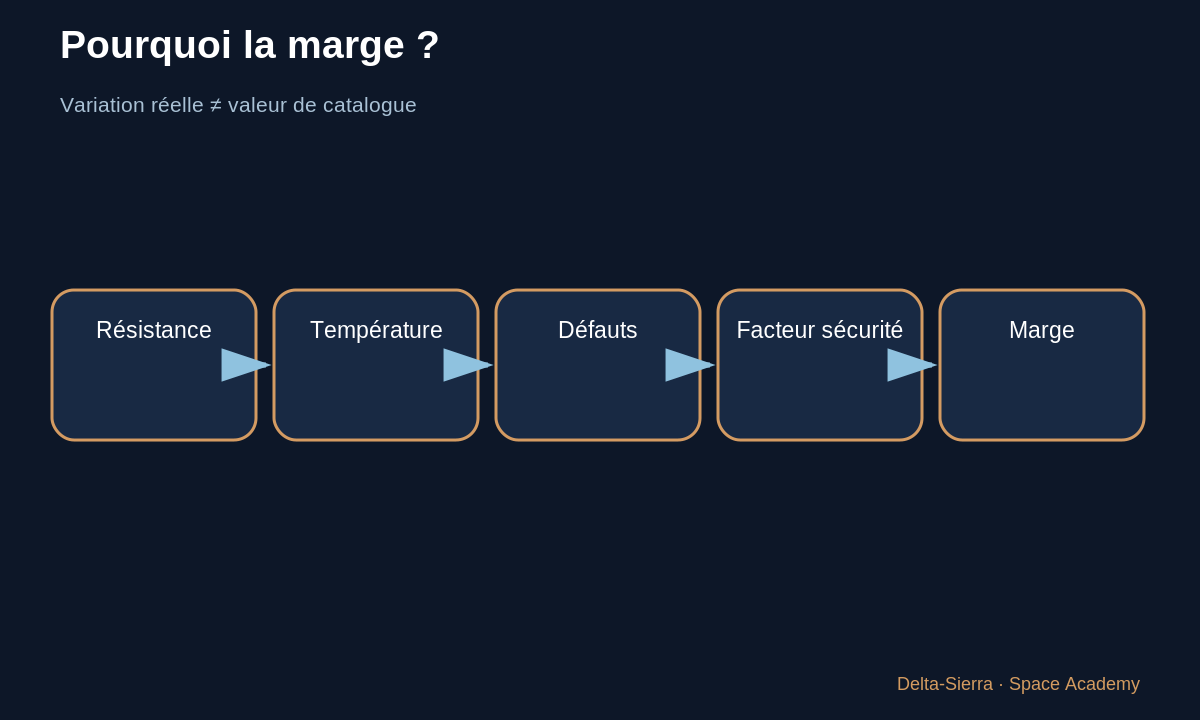

5 — Pourquoi choisir une contrainte « admissible » inférieure à la rupture
Une pièce certifiée n’est pas conçue pour atteindre sa rupture théorique à chaque vol. L’ingénierie applique facteurs de sécurité, marges, effets de température et dispersions de matériau/process.
Une valeur admissible doit être reliée à une norme, un état métallurgique, un type de chargement et une température. Copier une résistance trouvée sur Internet sans ces conditions serait dangereux.
6 — Cryogénie et fabrication changent le matériau réel

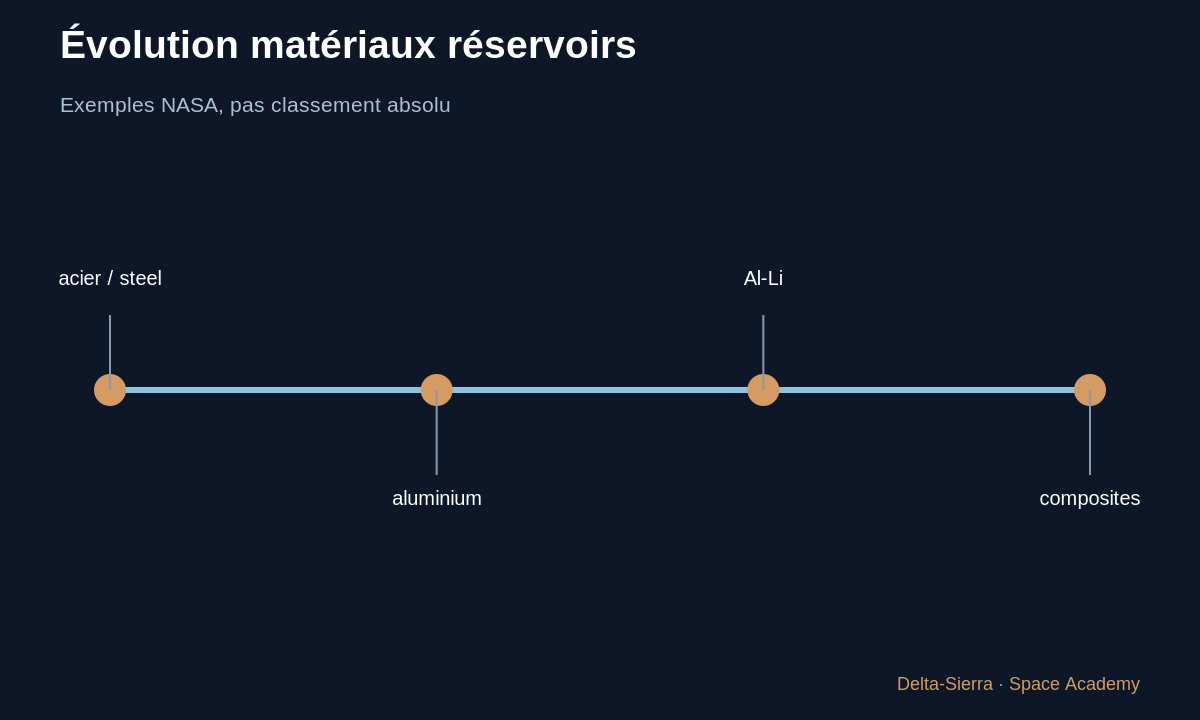

NASA a étudié des alliages d’aluminium soudables spécifiquement pour les réservoirs cryogéniques. Plus récemment, l’Al-Li 2195 a été étudié pour réduire la masse tout en conservant des propriétés mécaniques élevées.
La NASA précise aussi que les épaisseurs nécessaires dépendent de la configuration exacte. Le matériau « meilleur » sur une fiche n’est pas automatiquement le meilleur si sa mise en forme, sa soudabilité, son inspection ou son coût deviennent prohibitif.

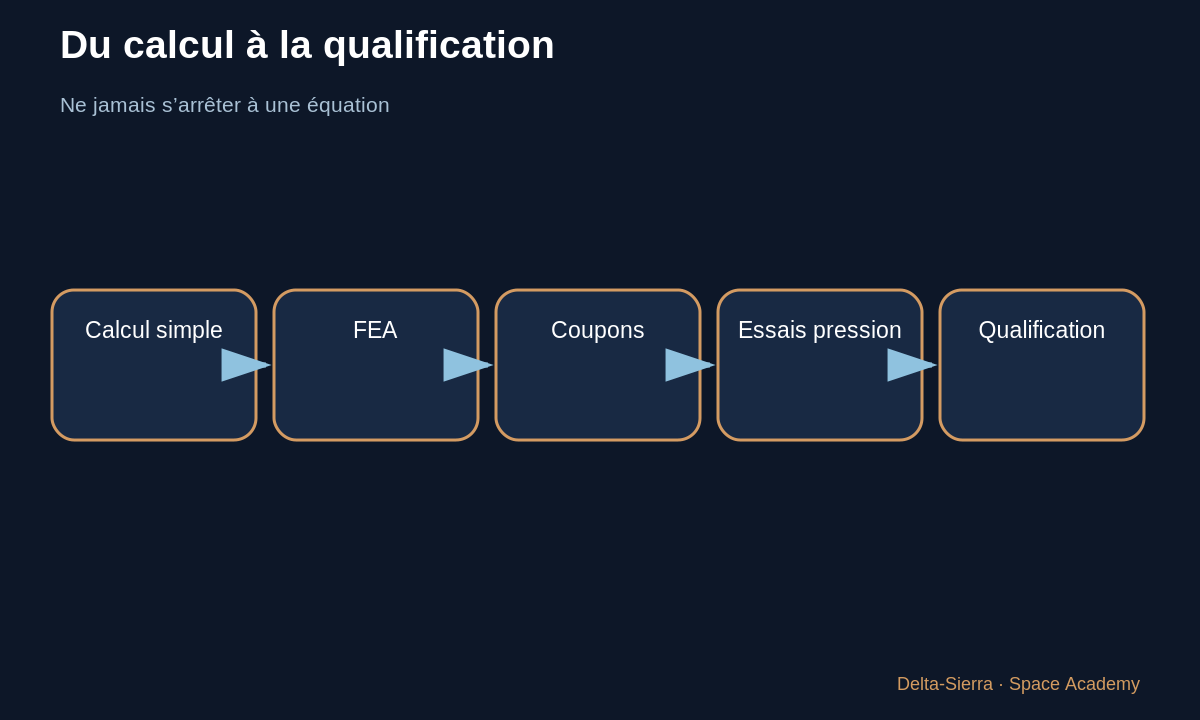

7 — Le bon réflexe d’ingénieur
Un calcul simple est une boussole. Ensuite viennent modèle de charges, éléments finis, essais matériaux, coupons soudés, tests de pression, dynamique et qualification.
La question n’est donc pas « quelle épaisseur faut-il mettre ? », mais « quels modes de défaillance devons-nous empêcher, avec quelles marges vérifiées ? »
8 — Pourquoi l’épaisseur n’est pas un nombre unique sur toute la fusée
Même dans un réservoir cylindrique, les sollicitations ne sont pas uniformes. Une jonction, une ouverture, une attache, un dôme ou une zone proche d’un moteur peuvent concentrer des efforts. La pression interne n’est qu’un chargement parmi d’autres : accélération, flexion, vibrations, température et manipulation au sol participent aussi au dimensionnement.
C’est pourquoi notre petite relation de paroi mince sert uniquement à comprendre une tendance. Elle ne permet pas de dessiner une fusée certifiée. Le vrai travail consiste à identifier tous les cas de charge, construire des modèles, vérifier les modes de ruine possibles, puis confronter ces modèles aux essais. La bonne question n’est donc pas « quelle épaisseur faut-il ? », mais « quels mécanismes peuvent faire perdre la fonction et quelles marges avons-nous contre chacun ? ».
9 — Masse gagnée, robustesse perdue : le compromis permanent
Réduire une paroi de quelques pourcents peut économiser beaucoup de masse sur une grande surface, mais cette économie n’a de sens que si la pièce reste fabricable, inspectable et suffisamment tolérante aux défauts. À l’inverse, épaissir partout « pour être sûr » alourdit le véhicule, augmente les efforts à accélérer et peut obliger à transporter davantage de propergol.
L’ingénierie spatiale cherche donc rarement un maximum absolu. Elle cherche un compromis vérifié. C’est une leçon générale que nous retrouverons en thermique, en redondance, en énergie et en support-vie : une marge a un coût, et le coût d’une marge peut lui-même créer un nouveau risque.
8 — Trois exemples complets : voir la sensibilité du modèle
Exemple A — cas volontairement simple
Nous reprenons p = 0,30 MPa, r = 2,0 m et σ_allow = 120 MPa. La relation pédagogique donne t ≈ (0,30 × 2,0) ÷ 120 = 0,005 m, soit 5 mm. Pourquoi multiplier pression et rayon ? Parce que, dans ce modèle de cylindre mince, un rayon plus grand donne à la pression une plus grande géométrie sur laquelle créer l’effort circonférentiel. Pourquoi diviser par σ_allow ? Parce qu’un matériau capable d’accepter davantage de contrainte peut, toutes choses égales par ailleurs, fournir la même résistance avec moins de section.
🎓 HYPOTHÈSE PÉDAGOGIQUE : ces valeurs servent à comprendre la dépendance ; elles ne constituent pas un dimensionnement de vol.
Exemple B — le rayon double
Gardons p = 0,30 MPa et σ_allow = 120 MPa, mais prenons r = 4,0 m. Alors t ≈ (0,30 × 4,0) ÷ 120 = 0,010 m, soit 10 mm. Le rayon a doublé et le résultat de ce modèle double lui aussi. Ce cas montre pourquoi agrandir un réservoir n’est pas une simple opération graphique : les efforts changent avec l’échelle.
🧮 CALCULÉ : 10 mm est le résultat du modèle simplifié, pas une épaisseur certifiée.
Exemple C — matériau admissible plus élevé
Revenons à p = 0,30 MPa et r = 2,0 m, mais prenons σ_allow = 200 MPa. t ≈ 0,60 ÷ 200 = 0,003 m, soit 3 mm. La valeur théorique baisse parce que le dénominateur augmente. Mais un matériau plus résistant peut être plus difficile à souder, plus sensible à certains défauts ou moins favorable à basse température : le calcul ne décide donc pas seul du matériau.
⚠️ APPROXIMATION : la vraie conception doit considérer flambement, soudures, charges dynamiques, fatigue et procédés.
Calcul inverse — épaisseur imposée
Supposons maintenant p = 0,30 MPa, r = 2,0 m et une épaisseur conceptuelle t = 6 mm = 0,006 m. Nous voulons la contrainte admissible correspondante dans le même modèle : σ_allow ≈ p·r/t = (0,30 × 2,0) ÷ 0,006 = 100 MPa. “Isoler” σ_allow signifie simplement réorganiser la relation pour que cette inconnue soit seule. Le résultat permet de comparer le besoin conceptuel aux propriétés admissibles réellement justifiées par données et essais.
Le calcul inverse n’autorise toujours pas à fabriquer : il sert à vérifier la cohérence d’une hypothèse.
Exercices et corrigés
Sensibilité à la pression
Si p double dans le même modèle et que tout le reste reste identique, que devient t ?
Sensibilité au rayon
Même pression et matériau, mais rayon divisé par deux.
Piège
Pourquoi le résultat 5 mm ne peut-il pas devenir un plan de fabrication ?
