AM-04.20 — Des pionniers à la V-2

Boussole du cours

Question directrice : Comment une idée simple — brûler des ergols et accélérer un jet — est-elle devenue une machine guidée capable de voler à haute altitude ?

Repères : 📏 MESURÉ · 📐 CONVENTION · 🧮 CALCULÉ · 🎓 HYPOTHÈSE PÉDAGOGIQUE · 🚀 DONNÉE DE MISSION · 🏭 DONNÉE CONSTRUCTEUR · ⚠️ APPROXIMATION

Objectifs :

identifier les briques d’un moteur liquide
comprendre le saut entre démonstrateur et système complet
suivre l’évolution du contrôle de vol
distinguer héritage scientifique et contexte historique
voir ce qui reste identique dans les moteurs modernes

Ressource pédagogique libre : ce contenu ne constitue ni une formation professionnelle, ni un diplôme, ni une certification, ni une habilitation. Les exemples de conception sont pédagogiques et ne remplacent pas l’ingénierie, les essais et la qualification réglementaire d’un système spatial réel.

1 — Avant la V-2 : le problème n’était pas seulement de produire de la poussée

Les pionniers du début du XXe siècle ne partaient pas de zéro : mécanique newtonienne, thermodynamique et chimie existaient déjà. Le défi consistait à transformer ces connaissances en pompes, réservoirs, injecteurs, chambres et systèmes de guidage qui survivraient réellement au fonctionnement.

Un moteur de laboratoire peut fonctionner quelques secondes sans qu’un véhicule complet soit maîtrisé. Un lanceur exige en plus structure légère, alimentation en ergols, stabilité, orientation de la poussée, instrumentation, séquences et fabrication reproductible.

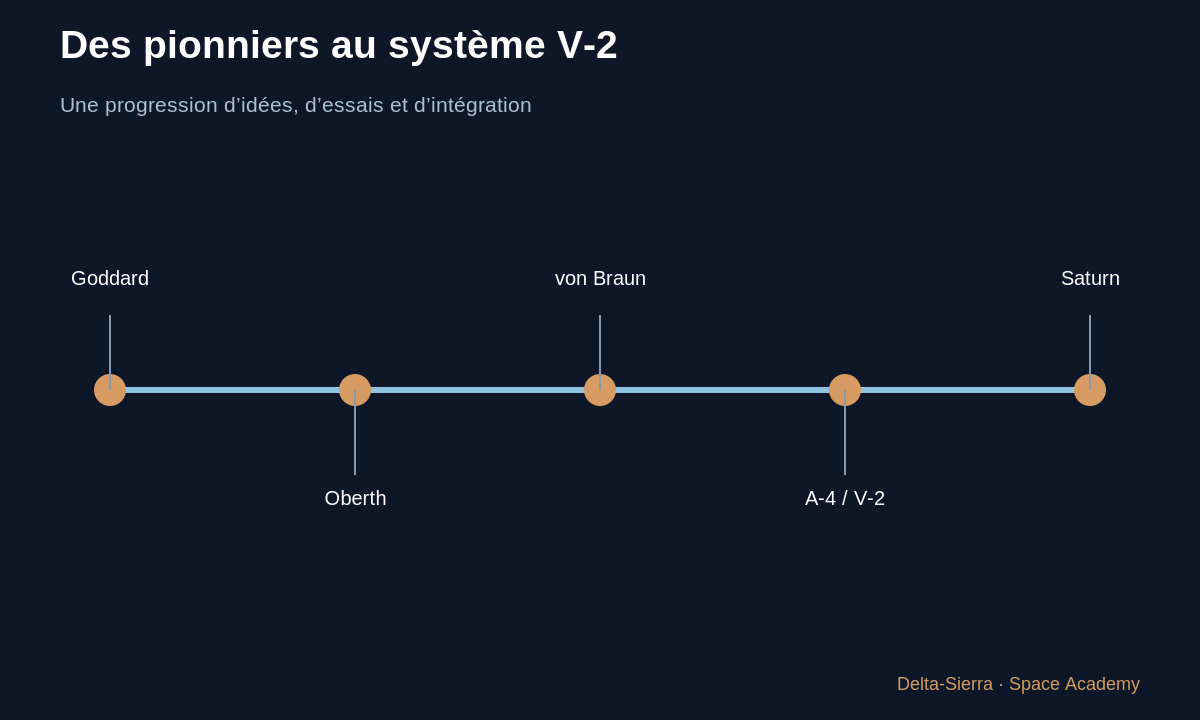

Schéma pédagogique 1 : 1 — Avant la V-2 : le problème n’était pas seulement de produire de la poussée — Des pionniers à la V-2 : comment le moteur-fusée devient un système — 1 — Avant la V-2 : le problème n’était pas seulement de produire de la poussée

2 — Goddard, Oberth, von Braun : trois rôles qu’il ne faut pas confondre

Robert Goddard démontra très tôt le vol d’une fusée à propergols liquides. Hermann Oberth formalisa et popularisa des concepts de voyage spatial en Europe. Wernher von Braun s’inscrivit dans cette filiation et participa ensuite au développement de systèmes militaires puis spatiaux.

L’Académie distingue clairement contribution technique et jugement historique. La V-2 fut une arme du régime nazi, produite avec du travail forcé meurtrier. Comprendre son ingénierie ne signifie ni l’admirer politiquement ni minimiser les victimes.

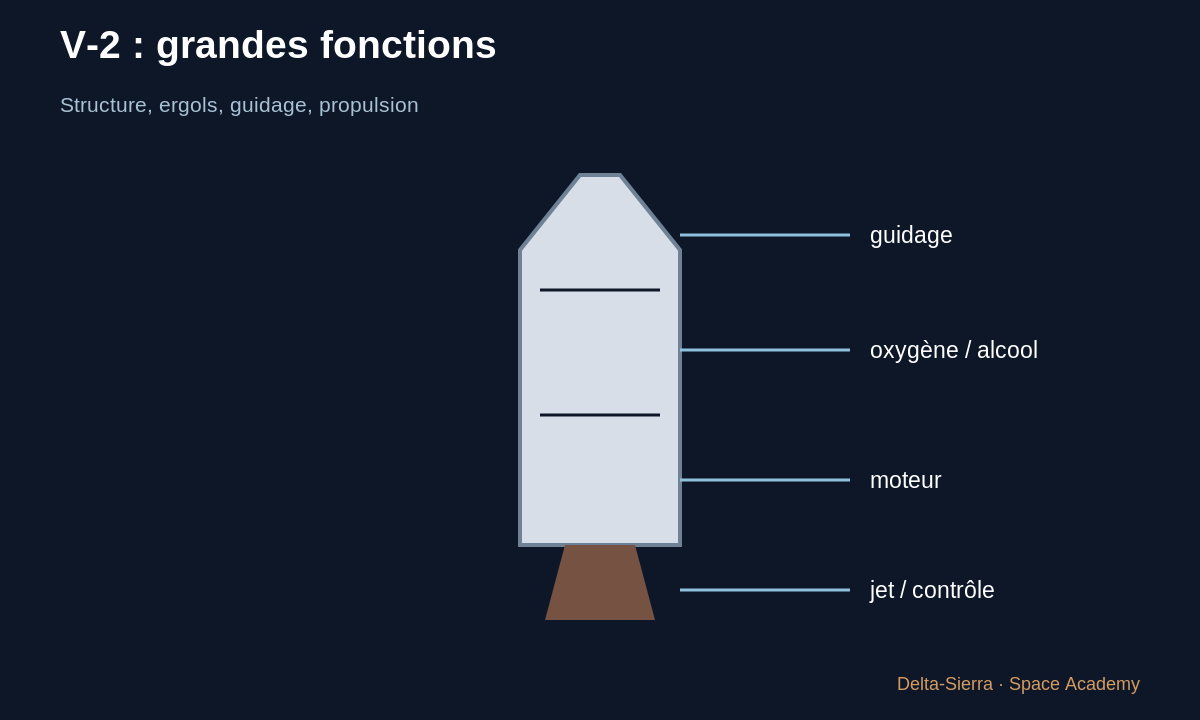

Schéma pédagogique 2 : 2 — Goddard, Oberth, von Braun : trois rôles qu’il ne faut pas confondre — Des pionniers à la V-2 : comment le moteur-fusée devient un système — 2 — Goddard, Oberth, von Braun : trois rôles qu’il ne faut pas confondre

3 — La V-2 : carburant, comburant, chambre et tuyère

La NASA décrit la V-2 comme une fusée à moteur liquide brûlant oxygène liquide et alcool. On retrouve déjà la chaîne fondamentale : deux réservoirs, alimentation, injection, combustion puis tuyère.

Cette continuité est pédagogique : le Raptor ou Vulcain sont infiniment plus sophistiqués, mais ils n’abandonnent pas la logique de base. Ils améliorent pressions, cycles, matériaux, refroidissement, commande et réutilisation.

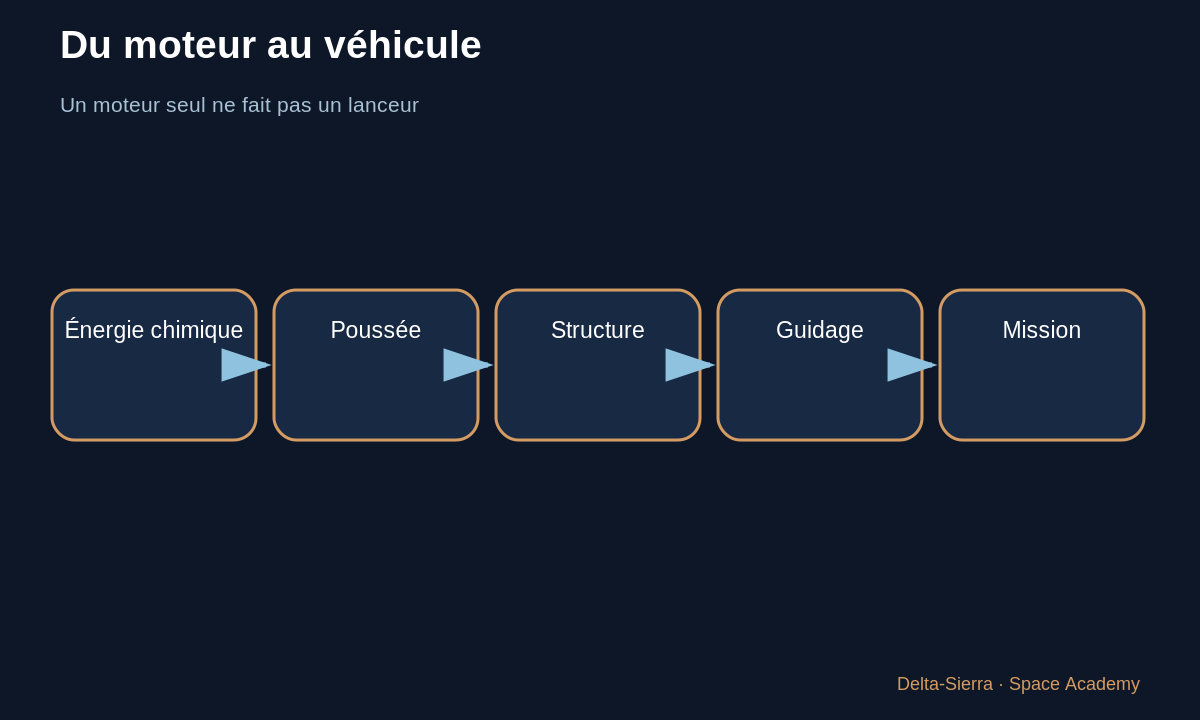

Schéma pédagogique 3 : 3 — La V-2 : carburant, comburant, chambre et tuyère — Des pionniers à la V-2 : comment le moteur-fusée devient un système — 3 — La V-2 : carburant, comburant, chambre et tuyère

4 — Pourquoi une fusée complète a besoin d’un cerveau

Produire une poussée ne garantit pas que le véhicule reste sur sa trajectoire. Il faut mesurer son attitude — c’est-à-dire son orientation — puis produire un couple correcteur. La V-2 utilisait notamment des ailettes dans le jet de la tuyère pour dévier la poussée.

Les fusées modernes utilisent le plus souvent une tuyère ou un moteur monté sur cardan : l’axe de poussée peut pivoter. La physique du couple est la même ; la précision, les capteurs et les actionneurs ont changé.

Schéma pédagogique 4 : 4 — Pourquoi une fusée complète a besoin d’un cerveau — Des pionniers à la V-2 : comment le moteur-fusée devient un système — 4 — Pourquoi une fusée complète a besoin d’un cerveau

5 — Ce que la V-2 ne savait pas faire comme un lanceur moderne

La V-2 ne possédait ni microprocesseurs modernes, ni navigation satellitaire, ni actionneurs numériques haute performance, ni logiciels de guidage capables d’optimiser en temps réel une récupération réutilisable.

Cela ne signifie pas que les ingénieurs des années 1940 ignoraient la rétroaction. Des gyroscopes, calculateurs analogiques et servomécanismes existaient. Mais leur précision, leur puissance de calcul, leur masse et la fiabilité du système complet limitaient fortement ce qui était praticable.

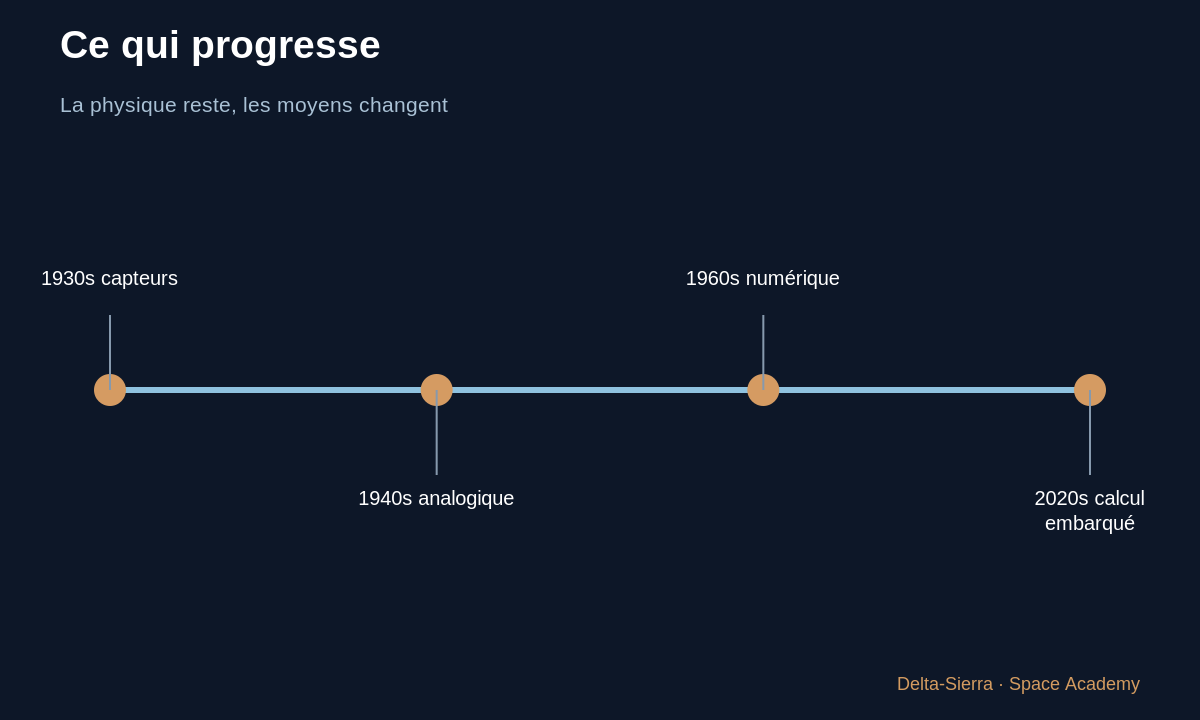

Schéma pédagogique 5 : 5 — Ce que la V-2 ne savait pas faire comme un lanceur moderne — Des pionniers à la V-2 : comment le moteur-fusée devient un système — 5 — Ce que la V-2 ne savait pas faire comme un lanceur moderne

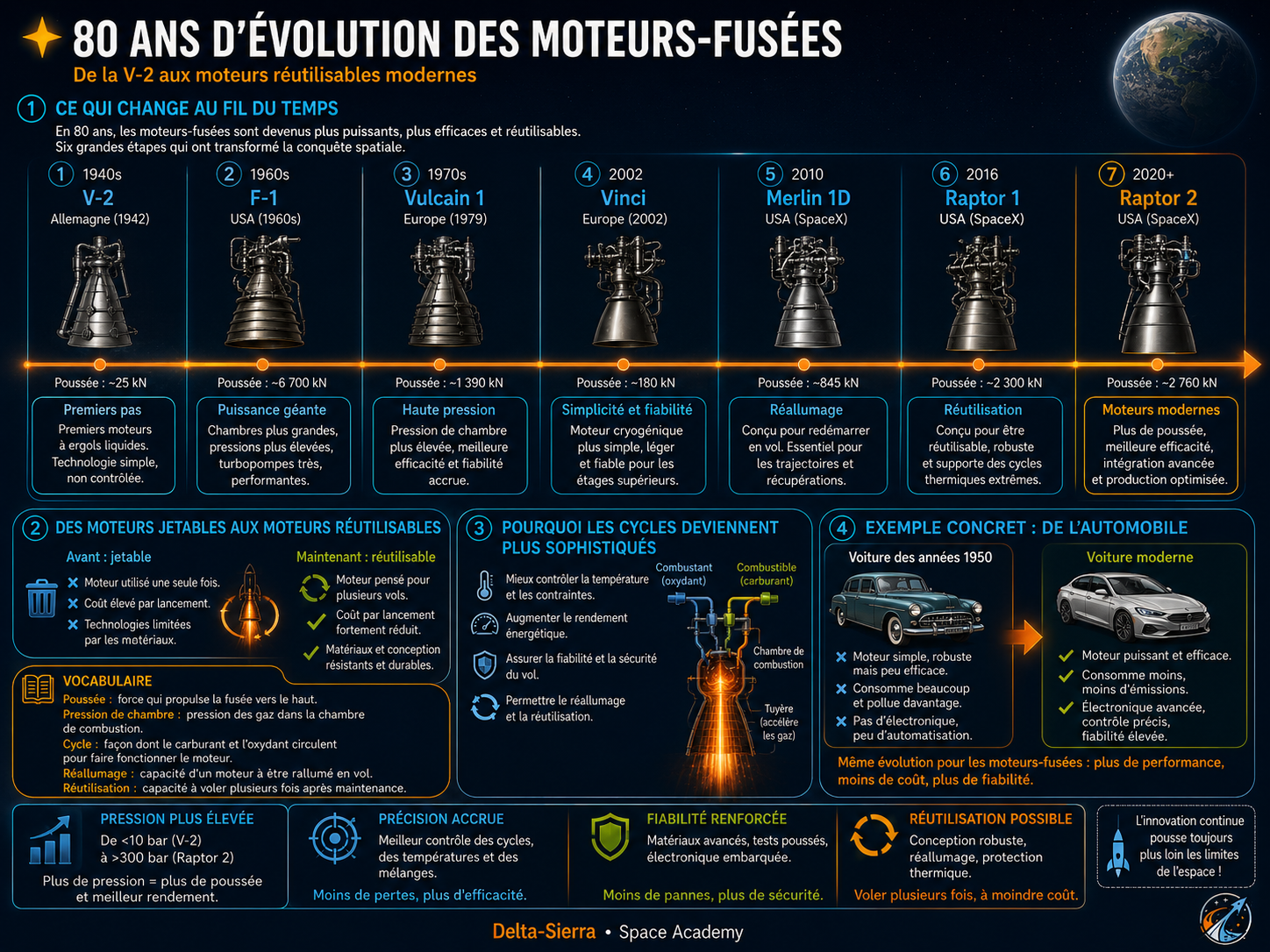

6 — Ce qui change et ce qui ne change jamais

Ce qui change : matériaux, pressions, températures admissibles, rapports masse/structure, fabrication, précision des capteurs, calcul numérique et capacité de réutilisation.

Ce qui ne change pas : conservation de la quantité de mouvement, nécessité de pousser la masse dans le bon sens, contraintes de pression, transfert thermique, résistance des matériaux et stabilité dynamique.

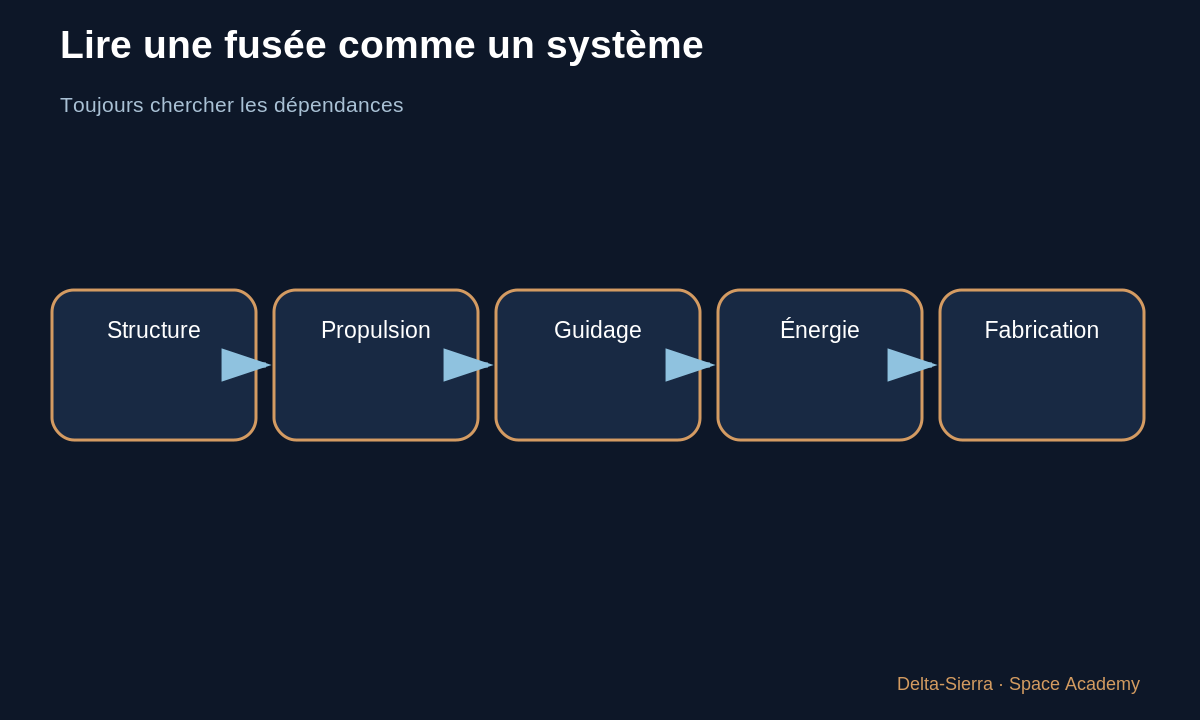

Schéma pédagogique 6 : 6 — Ce qui change et ce qui ne change jamais — Des pionniers à la V-2 : comment le moteur-fusée devient un système — 6 — Ce qui change et ce qui ne change jamais

7 — Pourquoi le progrès vient autant de la mesure que du moteur

Les pionniers ne disposaient pas seulement de moteurs moins performants : ils disposaient surtout de beaucoup moins de moyens pour savoir ce qui se passait pendant l’essai. Une pression, une température ou une vibration mal mesurée transforme une panne en énigme. L’histoire de la propulsion est donc aussi l’histoire des capteurs, des enregistreurs, des bancs d’essai et de la capacité à comparer une prédiction à une mesure réelle.

C’est une idée essentielle pour comprendre la différence entre une expérience spectaculaire et une technologie reproductible. Un véhicule spatial n’est pas déclaré fiable parce qu’il a fonctionné une fois. Il faut pouvoir expliquer pourquoi il a fonctionné, reproduire les conditions, mesurer les écarts, modifier le matériel ou la procédure, puis recommencer. Cette boucle essai → mesure → analyse → correction est devenue aussi importante que la poussée elle-même.

8 — Lire l’histoire sans fabriquer une légende technique

Il faut éviter deux simplifications opposées. La première consiste à présenter la V-2 comme l’origine de toute l’astronautique moderne ; la seconde consiste à oublier son importance technique parce que son programme fut une arme du régime nazi utilisant notamment le travail forcé. Une histoire sérieuse doit tenir les deux réalités ensemble : progrès techniques réels, contexte criminel réel.

Pour apprendre l’ingénierie, on doit aussi distinguer une idée nouvelle d’une idée devenue industrialisable. Beaucoup de principes existaient avant leur mise en œuvre à grande échelle. L’intérêt pédagogique est justement de suivre le passage entre théorie, prototype, système complet, production, essais et opérations.

Exercices et corrigés

Repérer les briques

Citez cinq sous-systèmes nécessaires en plus de la chambre de combustion.

Corrigé : Réservoirs, alimentation/pompes, vannes, injecteur, structure, guidage, capteurs, actionneurs ou avionique sont des réponses possibles.

Comprendre le contrôle

Pourquoi dévier le jet produit-il une rotation de la fusée ?

Corrigé : Parce que la ligne d’action de la poussée ne passe plus exactement par le centre de masse ; elle crée alors un moment ou couple.

Piège historique

Pourquoi faut-il séparer analyse technique et jugement historique ?

Corrigé : Parce qu’un système peut avoir une influence technique tout en ayant été développé dans un contexte criminel. La rigueur historique exige de conserver les deux faits.
