Boussole du cours
Question directrice : Pourquoi l’injecteur n’est-il pas simplement “une plaque avec des trous” ?
Repères : 📏 MESURÉ · 📐 CONVENTION · 🧮 CALCULÉ · 🎓 HYPOTHÈSE PÉDAGOGIQUE · ⚠️ APPROXIMATION
- comprendre fonction injecteur
- distinguer global et local
- relier mélange et stabilité
- raisonner sans géométrie de fabrication

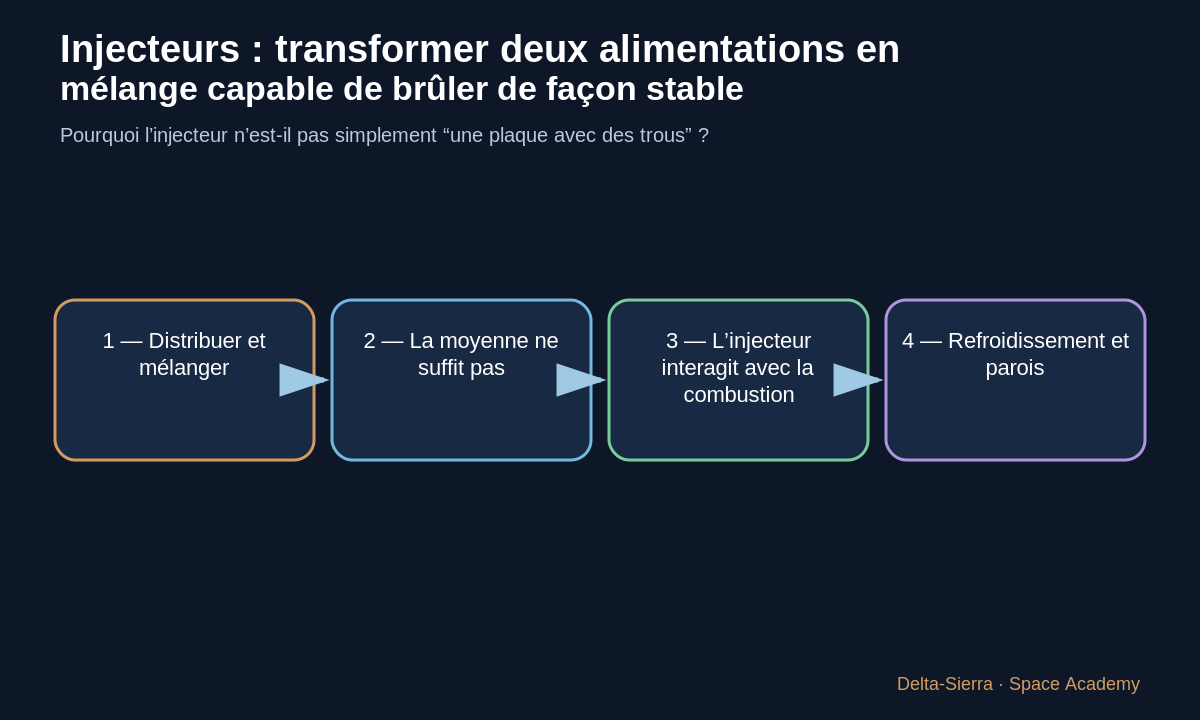

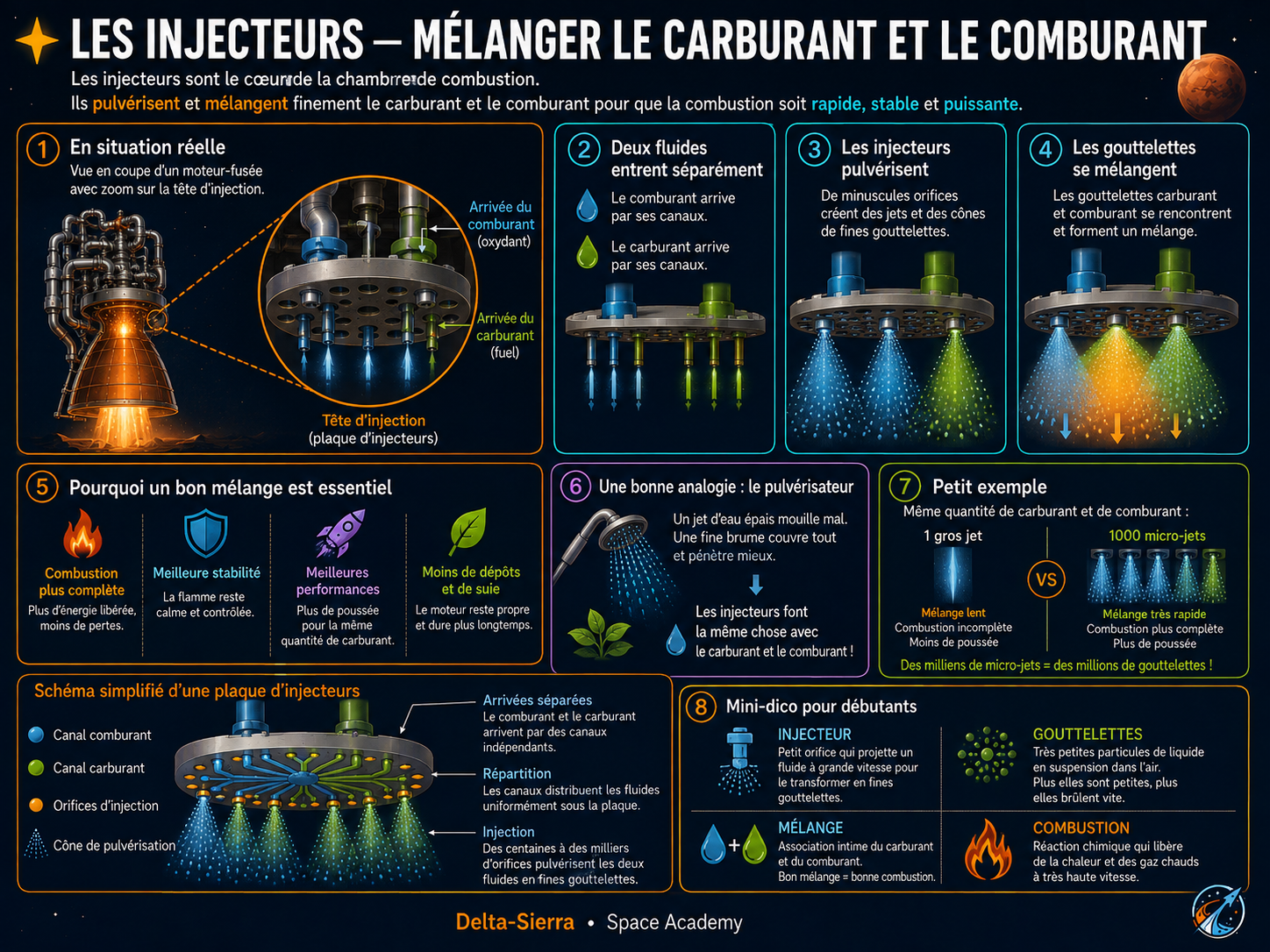

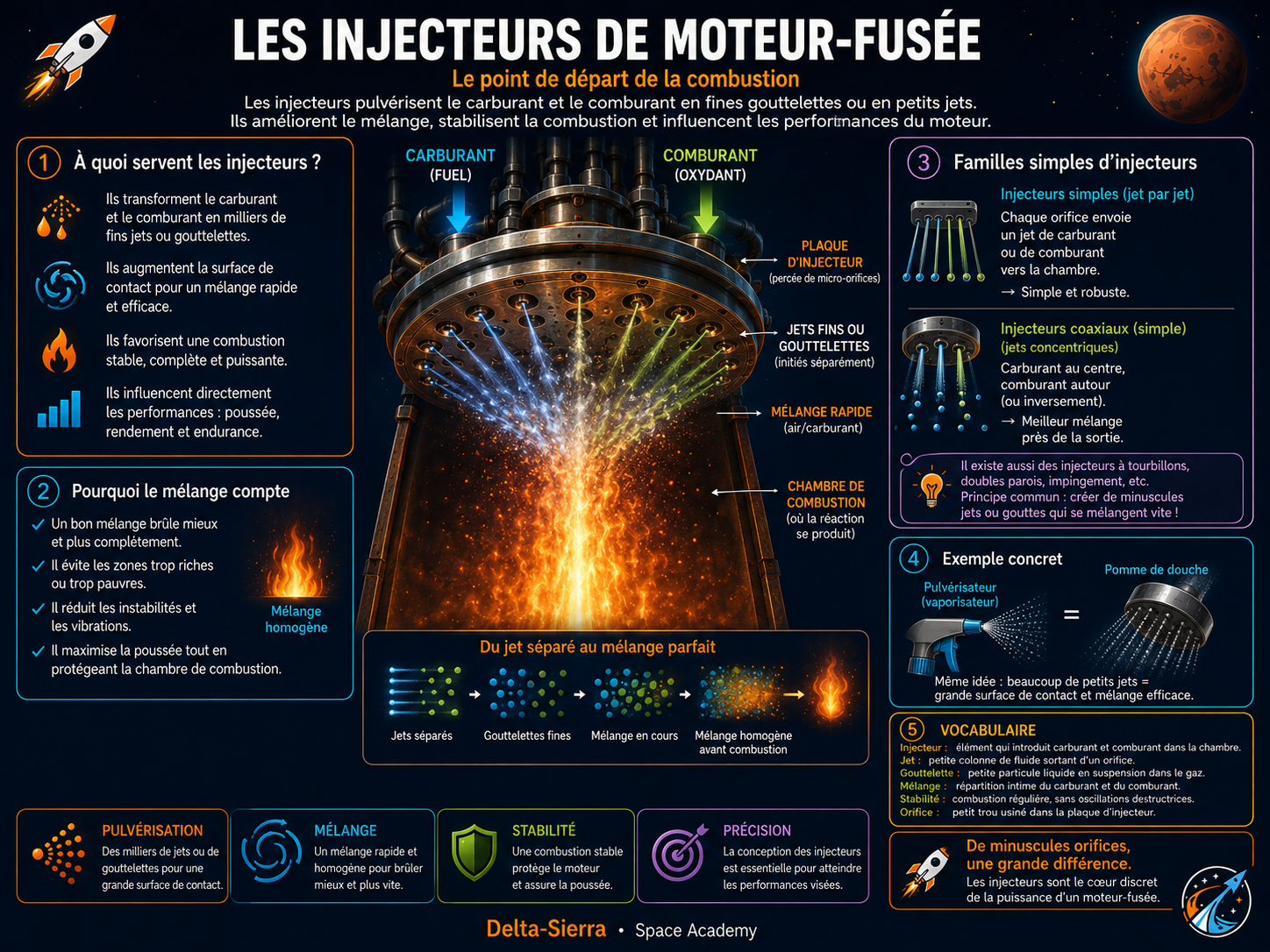

1 — Distribuer et mélanger
L’injecteur répartit les ergols dans la chambre et crée des jets, films ou motifs favorisant atomisation et mélange selon l’architecture.
La qualité du mélange influence où et comment l’énergie est libérée.

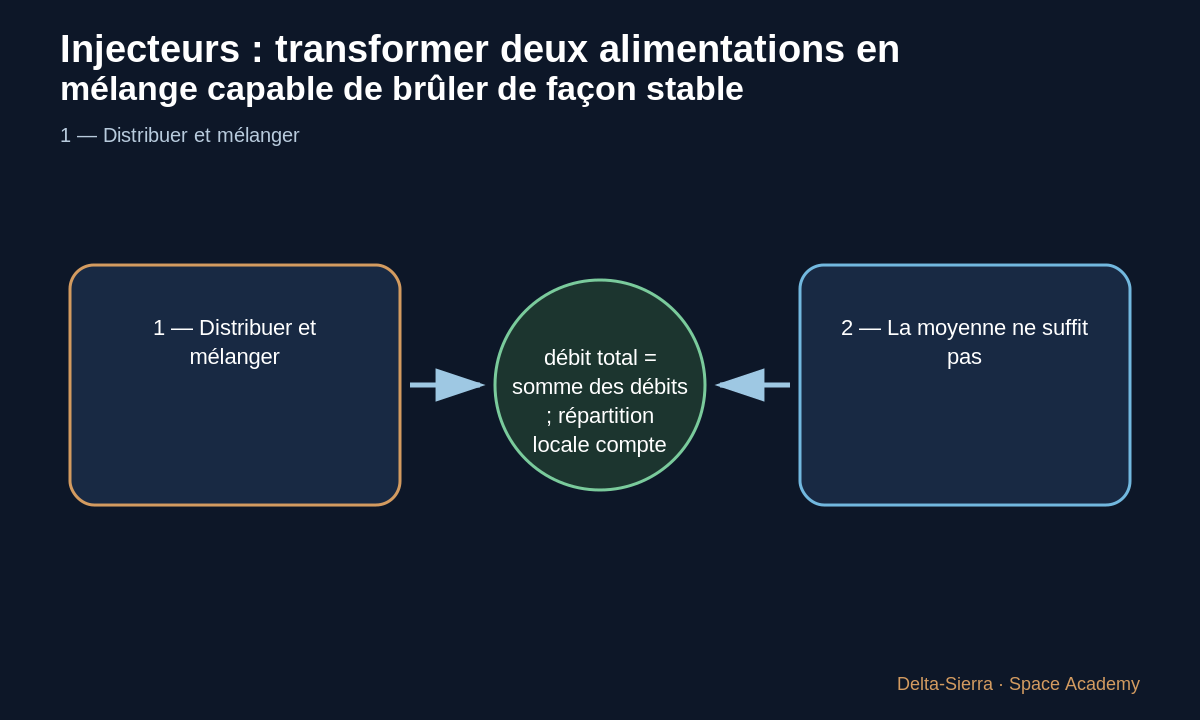

2 — La moyenne ne suffit pas
Avoir le bon rapport global de débits ne garantit pas que chaque zone de chambre reçoive localement le même mélange.
Des non-uniformités peuvent créer points chauds ou dynamique de combustion indésirable.

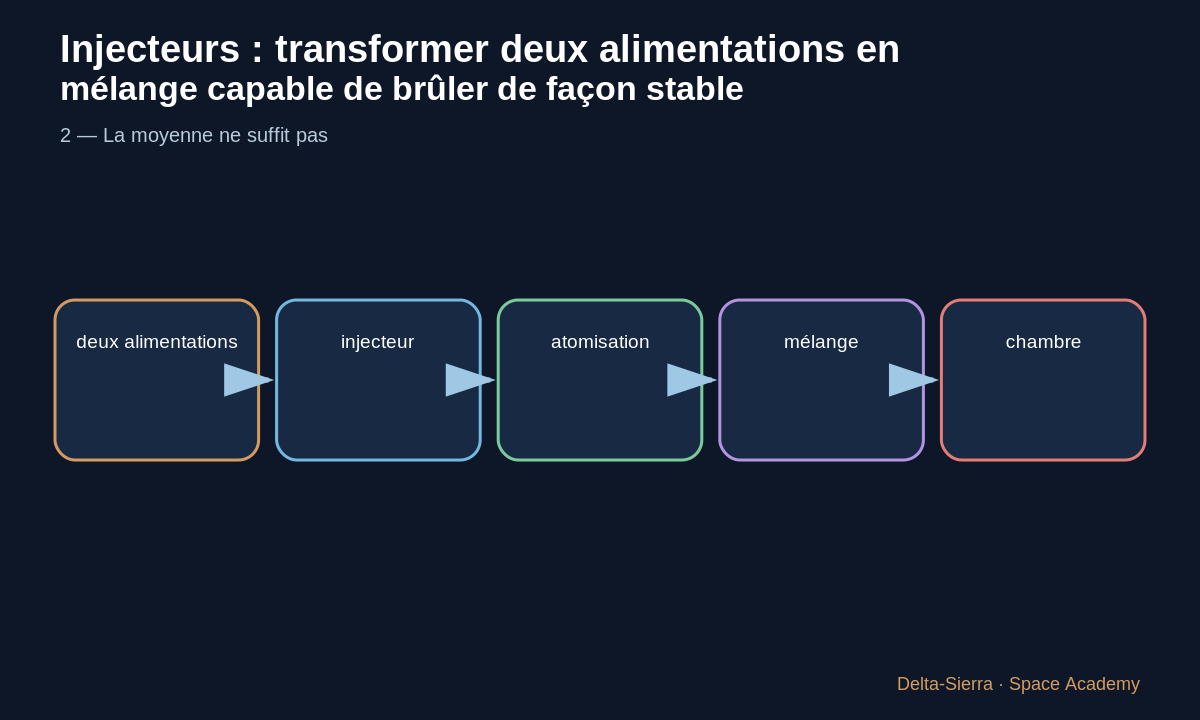

3 — L’injecteur interagit avec la combustion
NASA a documenté sur le F-1 comment la géométrie d’injecteur et l’ajout de baffles ont joué un rôle crucial contre l’instabilité de combustion.
Cela montre qu’un composant apparemment statique participe à la dynamique du moteur entier.

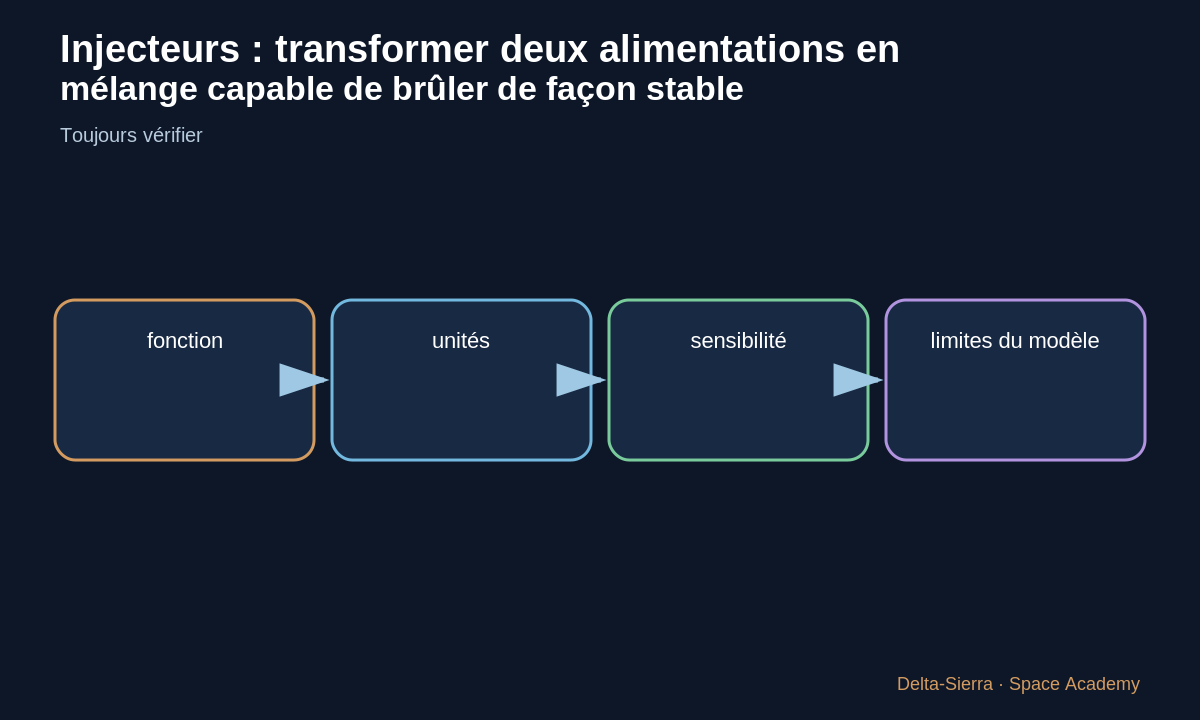

4 — Refroidissement et parois
Certaines architectures utilisent aussi des stratégies de film ou de distribution près des parois. Le choix fait partie d’un compromis thermique et de combustion.
Le cours n’indique aucune géométrie d’orifice ni recette de fabrication ; il enseigne la fonction système.

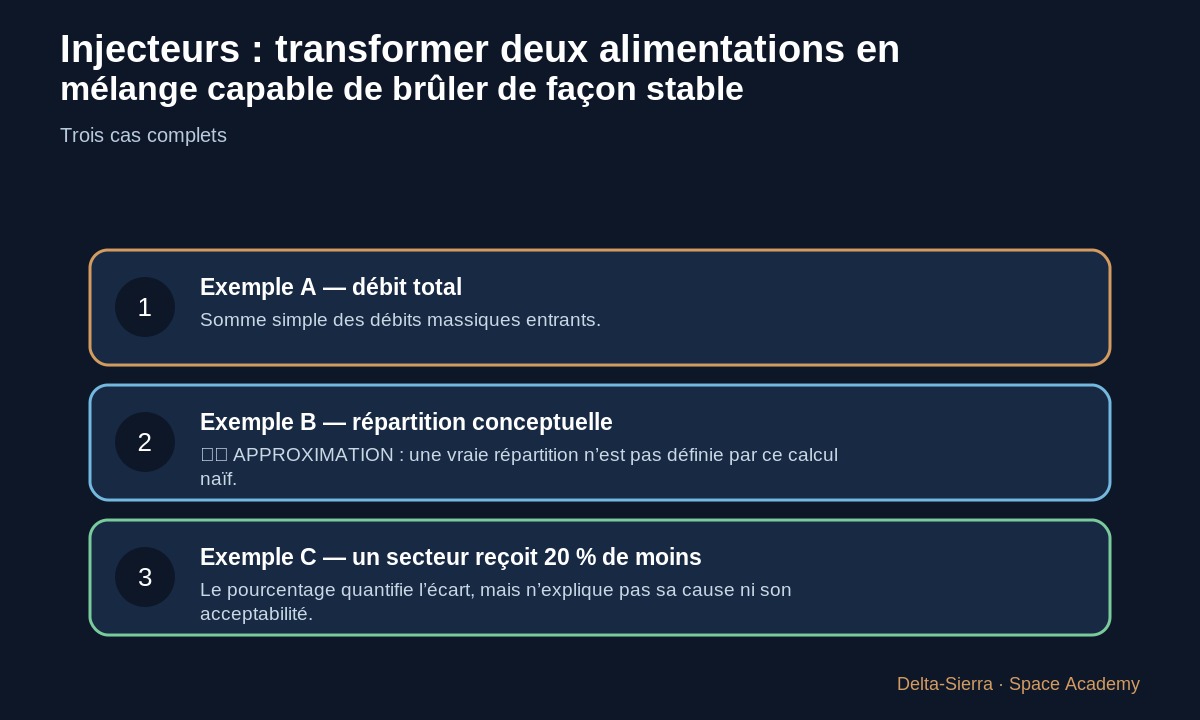

Trois exemples complets : changer une hypothèse pour comprendre
Avant chaque calcul : repérez l’origine de chaque nombre et son statut — mesuré, convention, hypothèse ou résultat.
Exemple A — débit total
Oxydant 30 kg/s + carburant 10 kg/s = 40 kg/s au total.
Somme simple des débits massiques entrants.
Exemple B — répartition conceptuelle
Si 40 kg/s étaient répartis idéalement sur 4 secteurs égaux, moyenne=10 kg/s/secteur.
⚠️ APPROXIMATION : une vraie répartition n’est pas définie par ce calcul naïf.
Exemple C — un secteur reçoit 20 % de moins
Moyenne 10, secteur mesuré 8 : écart=(8−10)/10=−20 %.
Le pourcentage quantifie l’écart, mais n’explique pas sa cause ni son acceptabilité.
Calcul inverse
Si 4 secteurs conceptuels doivent totaliser 40 et trois sont à 10, le quatrième doit aussi être 10 pour respecter la somme. Ce contrôle arithmétique ne prouve pas une bonne combustion.
Piège fréquent et contrôle du résultat
Piège : croire qu’un rapport de mélange global correct garantit automatiquement stabilité et uniformité locales.
Dans un système moteur réel, un résultat conceptuel doit ensuite être confronté aux propriétés des fluides, aux marges, aux essais et à la qualification.
Exercices et corrigés
Fonction
Expliquez la fonction de chaque bloc sans jargon.
Sensibilité
Changez une hypothèse de moitié et prédisez la conséquence.
Limite
Citez une raison pour laquelle le modèle pédagogique ne suffit pas pour un moteur réel.
