Refroidissement régénératif : empêcher la chambre de fondre

1 — La question physique

Comment faire passer des gaz brûlants derrière une paroi métallique sans la détruire ?

Nous partons du problème concret avant la notation. Le but est de comprendre ce que l’on cherche, puis seulement pourquoi les mathématiques deviennent utiles.

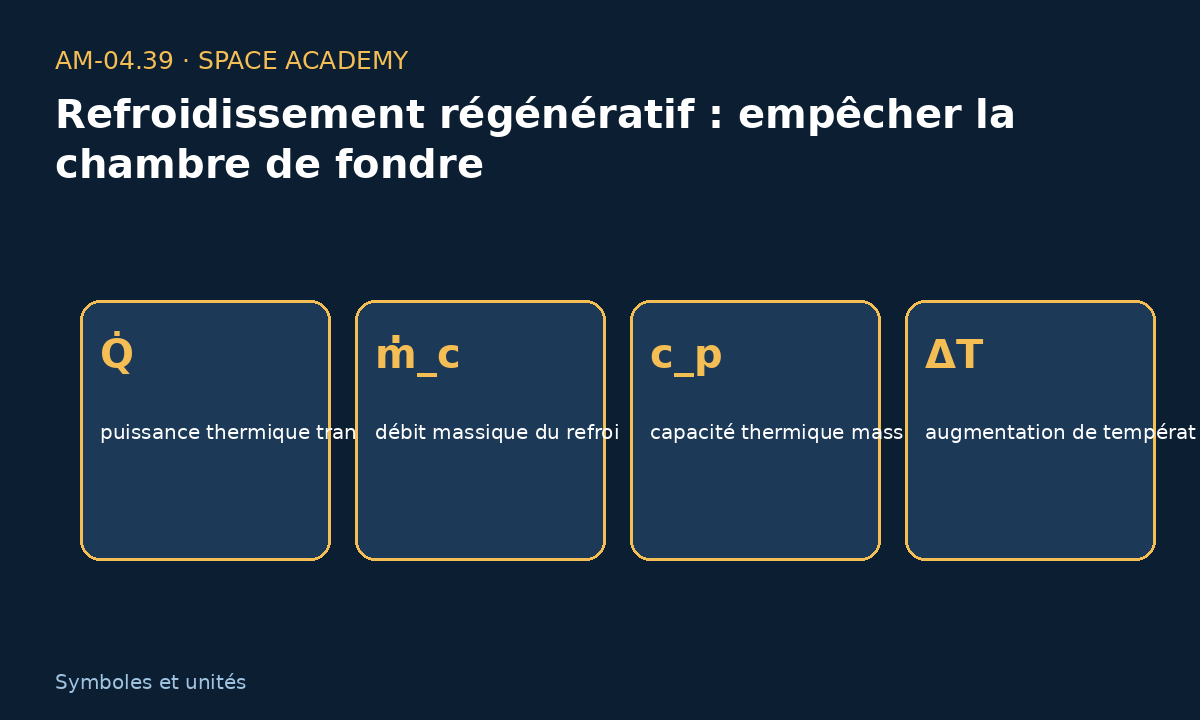

2 — Comment lire les symboles et les unités

Q̇ = ṁ_c × c_p × ΔT. Lecture : « Q point égale m point c fois c p fois delta T ».

Q̇ — puissance thermique transférée, watts ; ṁ_c — débit massique du refroidissant ; c_p — capacité thermique massique ; ΔT — augmentation de température du fluide

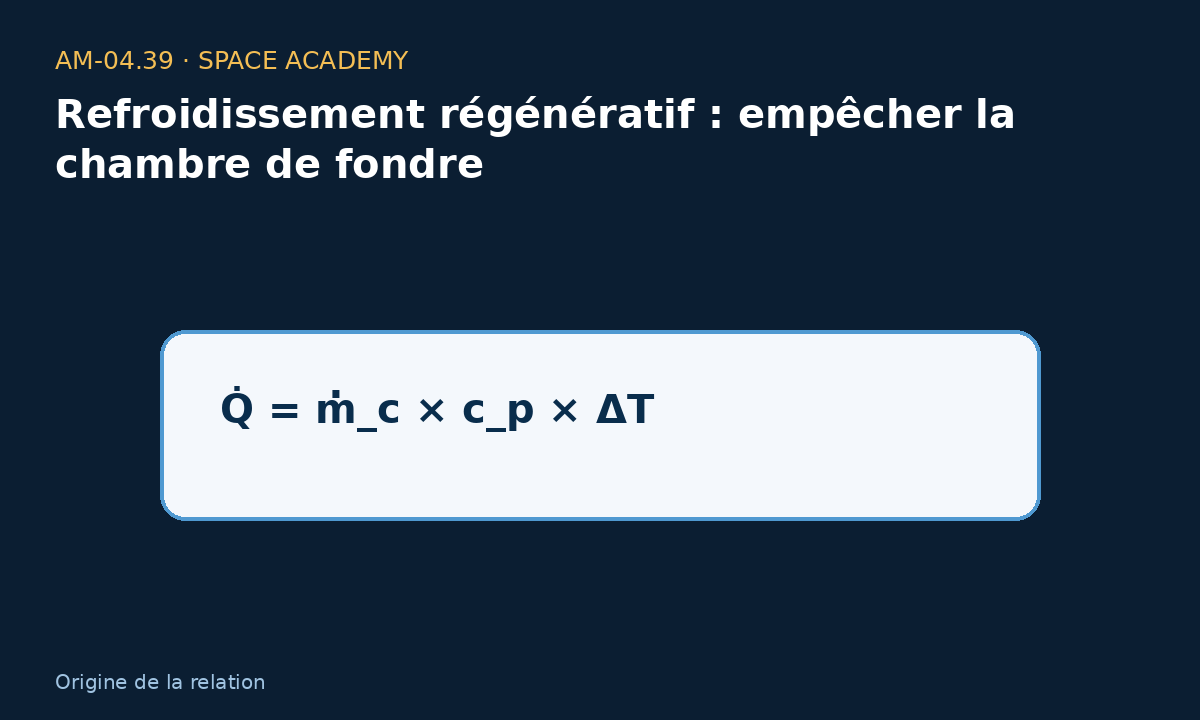

3 — D’où vient la relation ?

Un fluide de refroidissement qui traverse des canaux de paroi emporte de l’énergie. Dans un modèle calorimétrique simple, la puissance thermique absorbée égale débit massique du fluide × capacité thermique massique × élévation de température.

Chaque nombre utilisé plus bas est explicitement classé comme donnée, convention, hypothèse pédagogique ou résultat calculé.

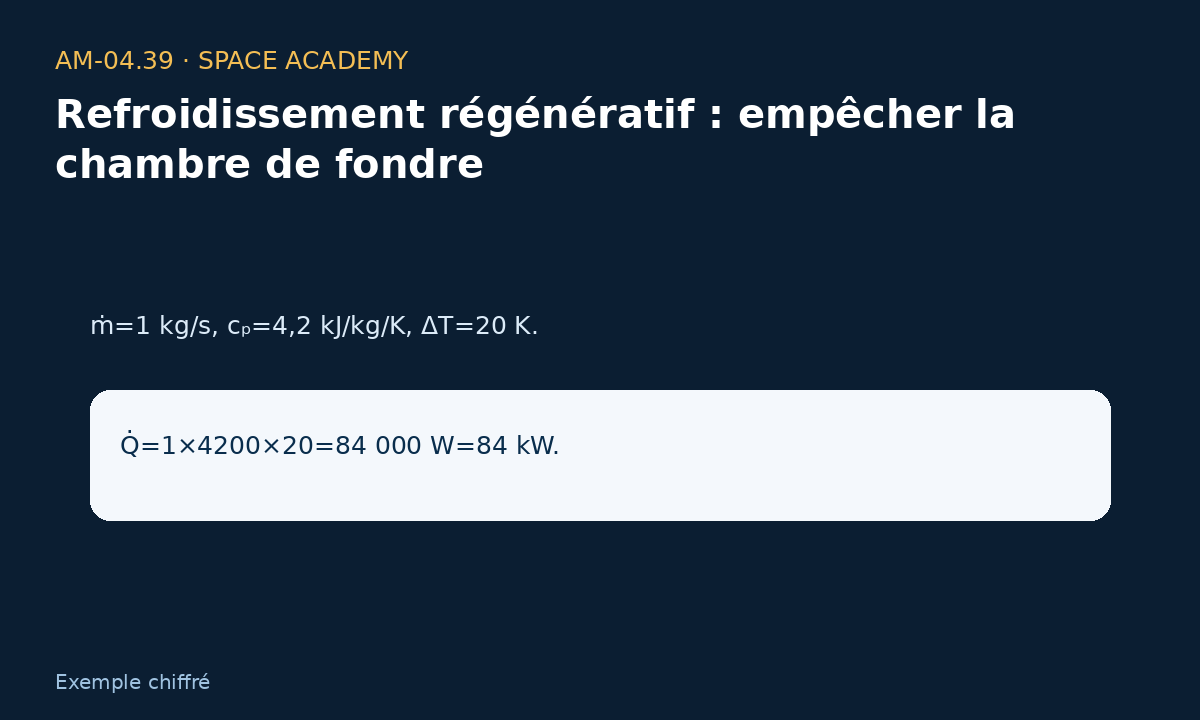

4 — A — Eau imaginaire

D’où viennent les nombres ? ṁ=1 kg/s, cₚ=4,2 kJ/kg/K, ΔT=20 K.

Calcul pas à pas : Q̇=1×4200×20=84 000 W=84 kW.

Exemple pédagogique uniquement : un moteur réel utilise ses propres ergols et propriétés.

5 — B — Débit doublé

D’où viennent les nombres ? Même cₚ et ΔT, ṁ=2 kg/s.

Calcul pas à pas : Q̇=168 kW.

Dans ce modèle, doubler le débit double la chaleur emportée.

6 — C — Température permise plus faible

D’où viennent les nombres ? ṁ=2 kg/s, mais ΔT=10 K.

Calcul pas à pas : Q̇=84 kW.

Limiter la hausse de température exige davantage de débit pour une même puissance à extraire.

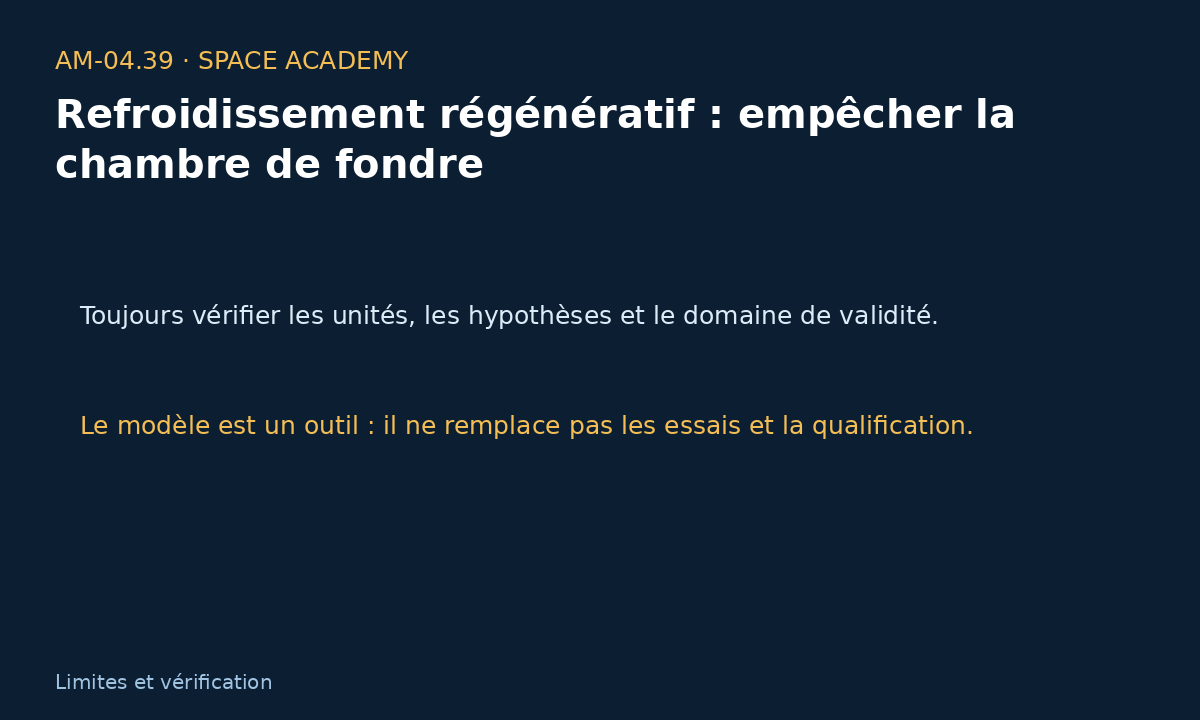

7 — Sensibilité, calcul inverse et contrôle du résultat

Changez une seule entrée, prévoyez le sens du résultat, calculez, puis contrôlez unités, signe, ordre de grandeur et limites.

Limite essentielle pour Refroidissement régénératif : empêcher la chambre de fondre : la relation affichée est un modèle d’apprentissage. Un système réel ajoute géométrie détaillée, propriétés variables, capteurs, incertitudes, transitoires et essais.

8 — Pourquoi cela compte en mission

Dans une mission spatiale, comment faire passer des gaz brûlants derrière une paroi métallique sans la détruire ? La compétence utile n’est pas de réciter la formule, mais de savoir quelles données sont nécessaires, lesquelles sont mesurées et à quel moment le modèle devient insuffisant.

10 — Approfondir : du calcul à la compréhension physique

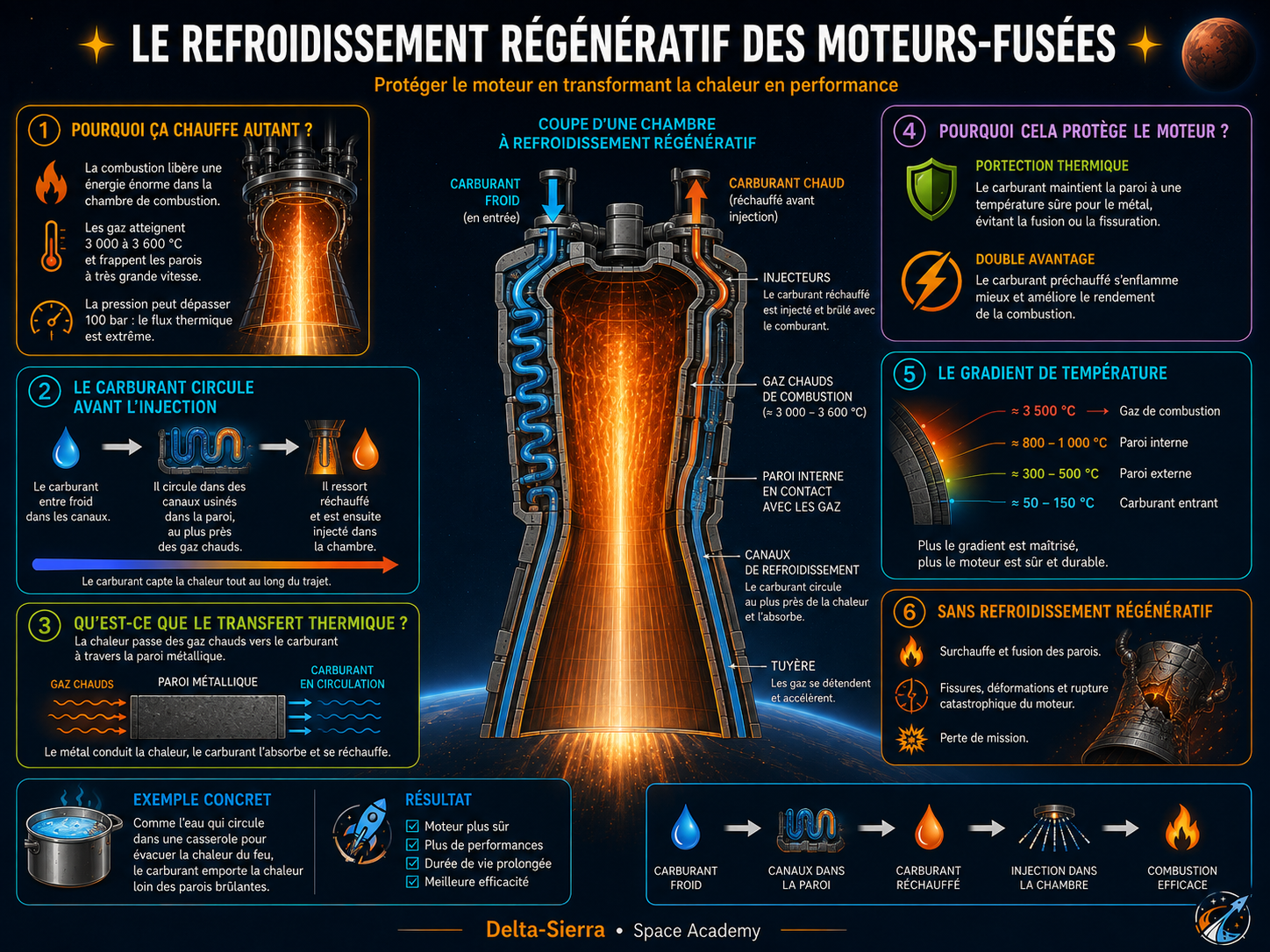

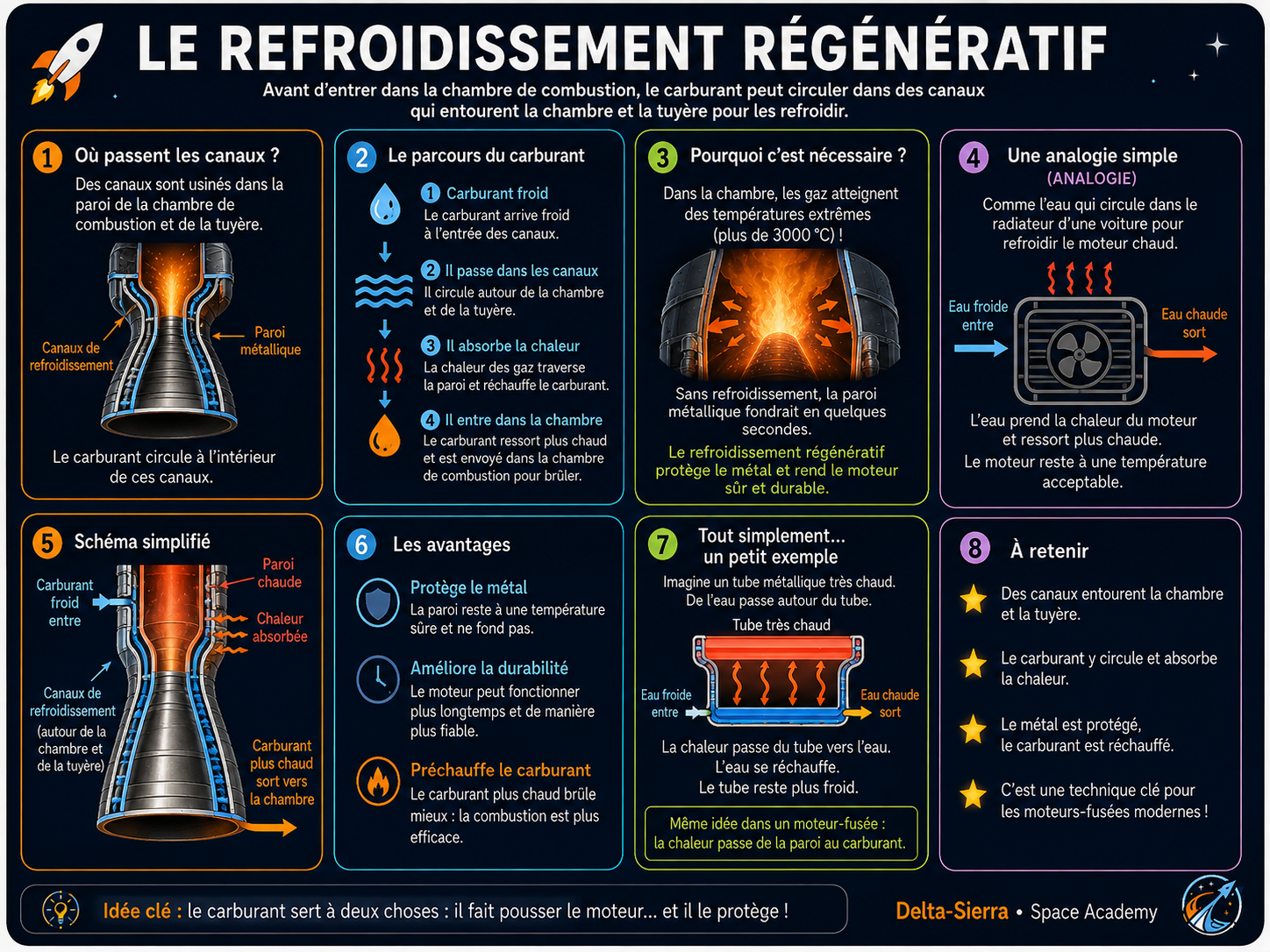

Pourquoi refroidir avec le propre ergol

Une chambre de combustion peut recevoir un flux thermique très intense. Dans un système à refroidissement régénératif, un ergol froid circule dans des canaux proches de la paroi avant d'entrer dans le cycle moteur. Il emporte de la chaleur qui aurait autrement élevé la température du métal. Le mot « régénératif » renvoie à cette récupération utile de chaleur par un fluide déjà nécessaire au moteur.

Q̇=ṁc_pΔT raconte un bilan énergétique

Le produit débit massique × capacité thermique × élévation de température estime la puissance thermique absorbée par un fluide lorsque les hypothèses restent raisonnables. Si le débit double, la même hausse de température peut emporter environ deux fois plus de puissance. Si l'on impose au contraire la même puissance thermique avec un débit plus faible, l'élévation de température nécessaire augmente.

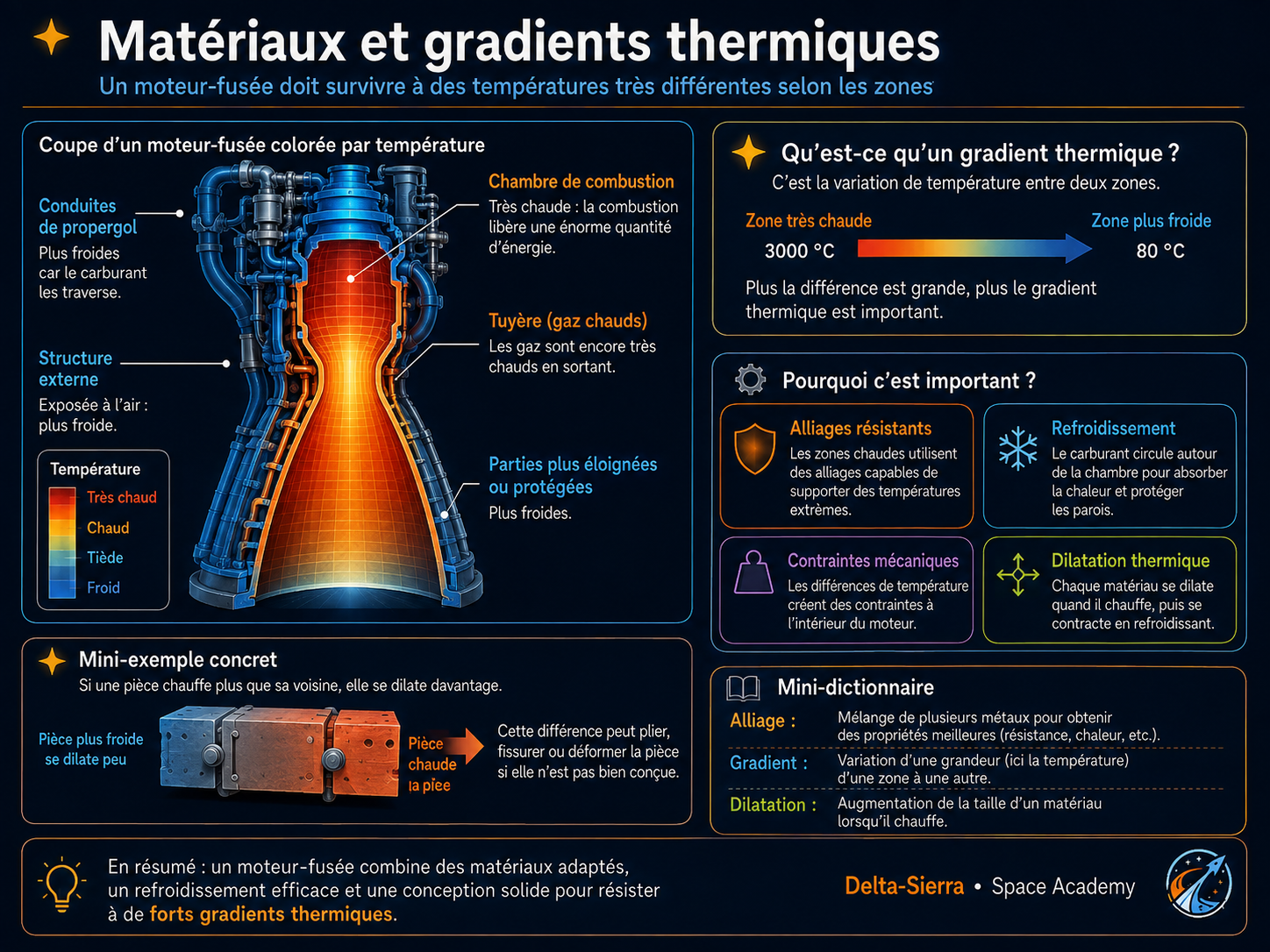

La température du fluide n'est pas la température de la paroi

Le calcul pédagogique de Q̇ ne donne pas directement la température maximale du métal. Entre les gaz chauds et le fluide froid interviennent convection, conduction, gradients dans la paroi, géométrie des canaux et propriétés qui évoluent avec la température. Cette distinction évite de croire qu'un bilan énergétique simple suffit à dimensionner la chambre.

Le refroidissement devient lui-même une dépendance critique

Si le débit de refroidissement baisse, la marge thermique peut disparaître rapidement. Mais augmenter le débit n'est pas gratuit : cela interagit avec pompes, pressions, mélange et cycle moteur. Dans une analyse de sûreté, on doit donc considérer le refroidissement comme une fonction surveillée, avec capteurs et critères d'arrêt, plutôt que comme une caractéristique passive du métal.
