Boussole du cours
Question directrice : Quelles contraintes ont obligé les ingénieurs à organiser la V-2 de cette manière ?
Repères : 📏 MESURÉ · 📐 CONVENTION · 🧮 CALCULÉ · 🎓 HYPOTHÈSE PÉDAGOGIQUE · 🚀 DONNÉE DE MISSION · 🏭 DONNÉE CONSTRUCTEUR · ⚠️ APPROXIMATION
Objectifs :
- lire un lanceur en sous-systèmes
- comprendre la logique masse/structure
- suivre les fluides du réservoir à la tuyère
- comprendre le rôle des gyroscopes et ailettes de jet
- identifier les limites de cette architecture

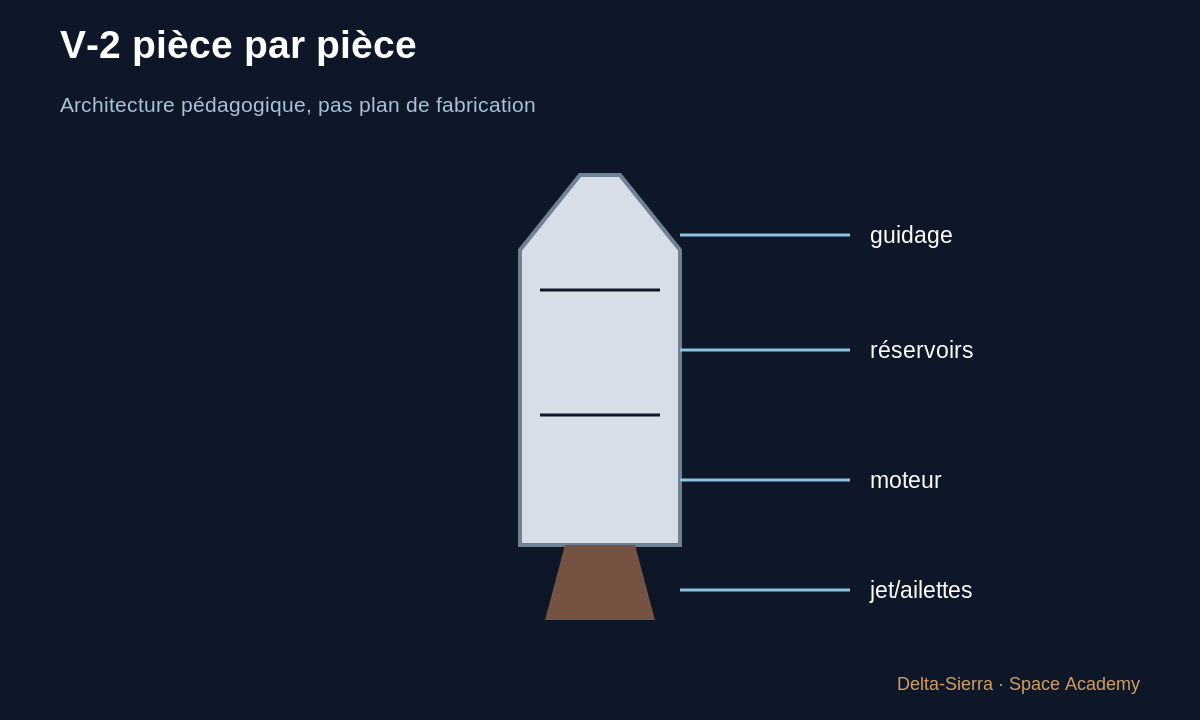

1 — Un véhicule est une somme de compromis
La structure doit être assez résistante pour les pressions, accélérations et vibrations, mais chaque kilogramme de métal réduit la masse que la fusée peut accélérer utilement.
La NASA décrit le fuselage de V-2 comme un métal mince et déformable avant remplissage. Cela illustre une vérité durable : les grandes structures de lanceur travaillent au plus près d’un compromis masse/résistance.

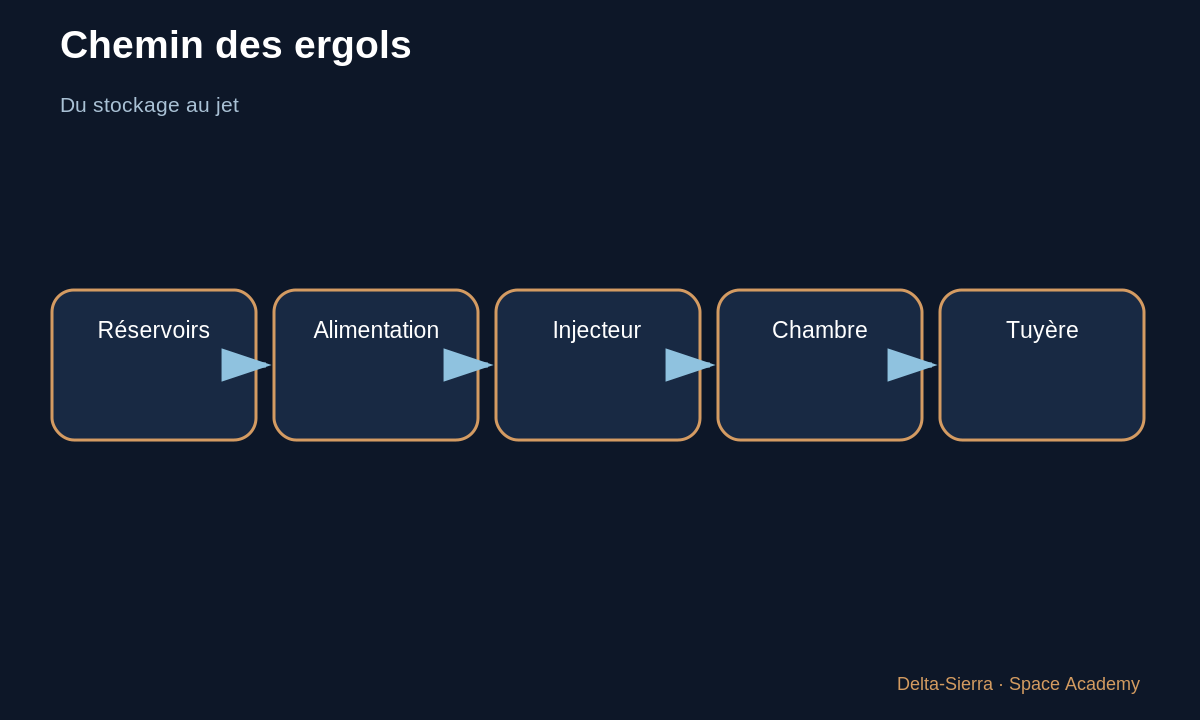

2 — Les réservoirs ne sont pas de simples bidons
Ils contiennent des fluides dont la température, la densité et la compatibilité chimique diffèrent. Le réservoir de comburant cryogénique doit aussi gérer contraction thermique, isolation et alimentation régulière du moteur.
Le niveau du liquide se déplace sous accélération ; la pression doit rester compatible avec la pompe et l’injecteur. Le problème devient dynamique dès que le véhicule bouge.

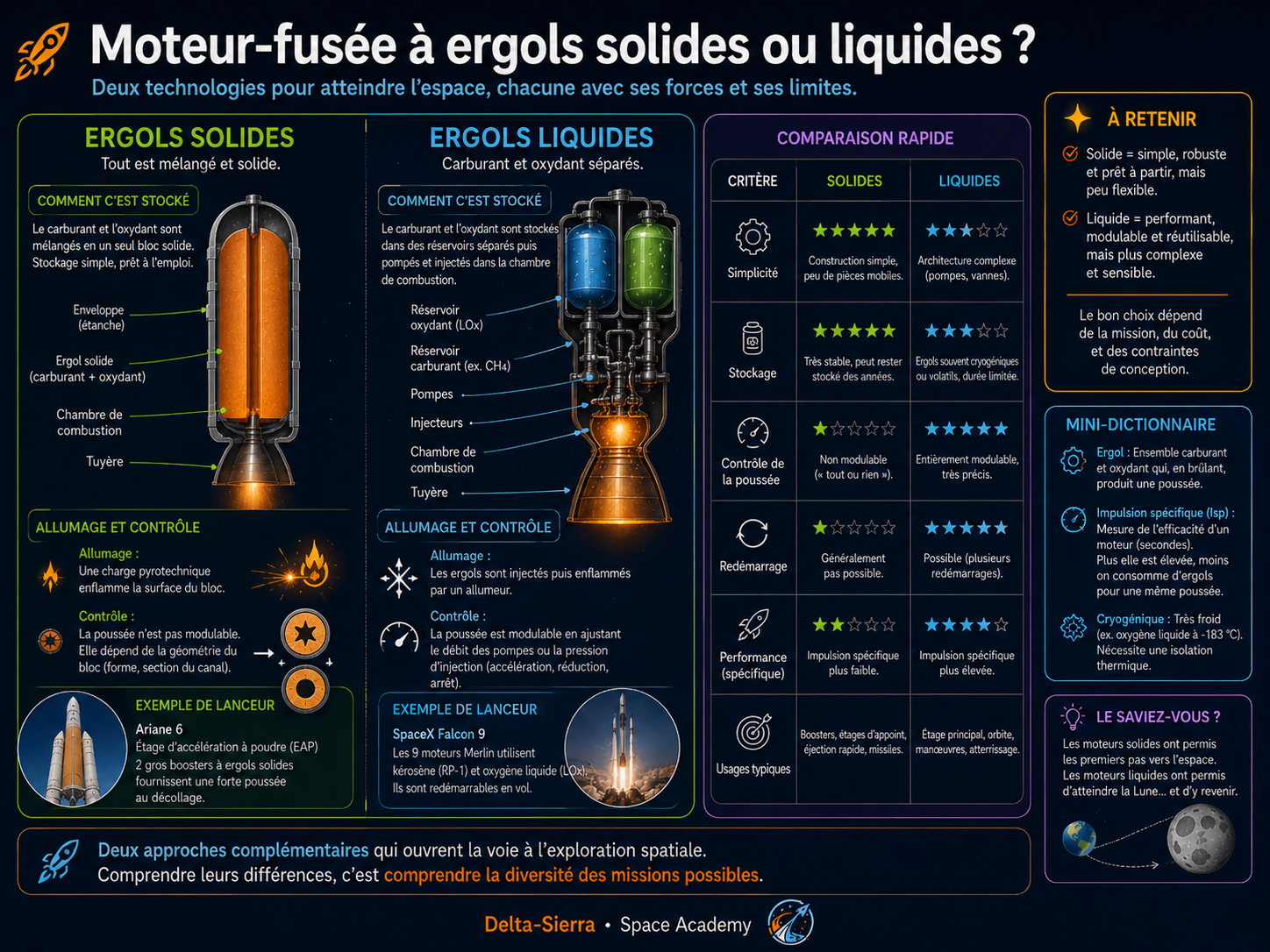

3 — La chambre et la tuyère transforment énergie chimique en vitesse
La combustion élève température et pression. La tuyère accélère ensuite les gaz et oriente leur quantité de mouvement vers l’arrière. La fusée reçoit la réaction vers l’avant.
La forme de la tuyère n’est pas décorative : elle résulte d’un compromis entre expansion, pression ambiante, masse, refroidissement et longueur.
4 — Le guidage : mesurer puis corriger
Des gyroscopes indiquent des rotations du véhicule. Un système de commande traduit l’erreur d’attitude en action. Sur V-2, des ailettes placées dans le jet pouvaient dévier la poussée ; elles subissaient donc un environnement thermique et mécanique sévère.
La boucle essentielle est déjà celle des systèmes modernes : objectif → mesure → erreur → actionneur → réponse → nouvelle mesure.

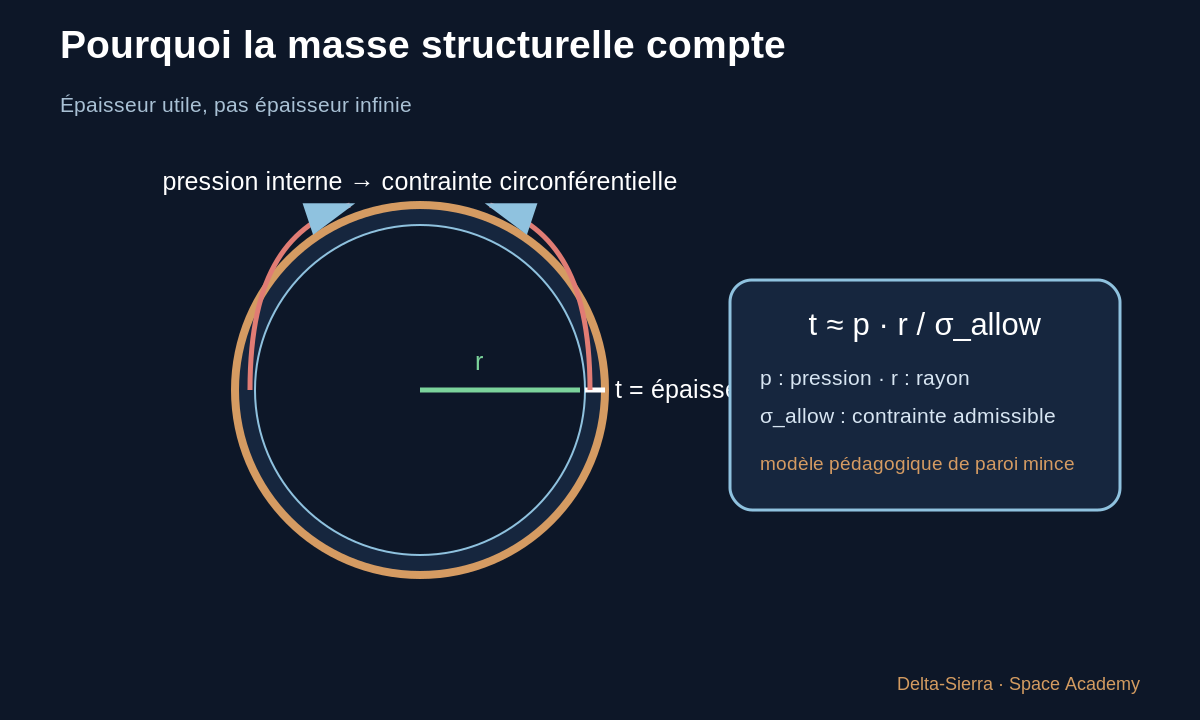

5 — Pourquoi ne pas épaissir toute la fusée « pour être sûr » ?
Parce qu’un lanceur emporte sa structure avec lui. Doubler arbitrairement une épaisseur augmente masse, inertie et besoin d’ergols ; il peut même rendre la mission impossible.
L’ingénieur cherche une marge maîtrisée, pas une masse infinie. Les calculs de charge, flambement, fatigue, vibration, défauts de fabrication et température déterminent les zones qui nécessitent plus ou moins de matière.

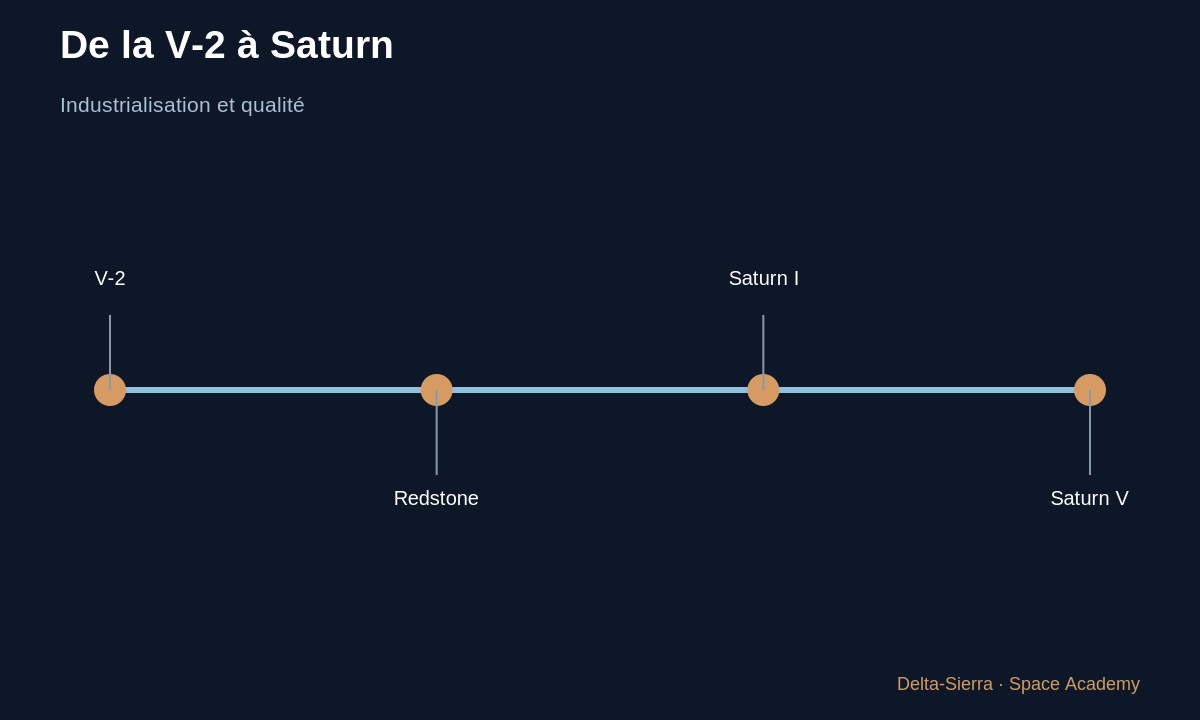

6 — De la V-2 à Saturn : la fabrication devient une science de la qualité
Saturn V montre l’étape suivante : alliages d’aluminium, traitements thermiques, soudage contrôlé, cloisons sandwich et analyses structurales plus poussées. NASA documente notamment la maîtrise de la porosité des soudures et des traitements de formage.
La leçon est essentielle : le matériau sur un plan ne suffit pas. Le procédé de fabrication modifie la résistance réelle de la pièce.
7 — Lire les sous-systèmes comme une chaîne de dépendances
Une fusée ne possède pas un « moteur » d’un côté et une « structure » de l’autre comme deux objets indépendants. Le débit demandé par le moteur impose des conduites ; les conduites traversent une structure ; la structure doit reprendre les efforts ; les réservoirs changent de masse pendant le vol ; le guidage doit composer avec cette masse qui évolue. Une modification locale peut donc déplacer le problème ailleurs.
Cette lecture par dépendances est plus utile que la mémorisation d’un catalogue de pièces. Lorsqu’un ingénieur modifie un réservoir, il doit se demander ce que deviennent centre de gravité, vibrations, interfaces, alimentation du moteur et séquence de vol. Space Academy utilisera cette même méthode sur les lanceurs modernes : comprendre d’abord les relations entre fonctions.

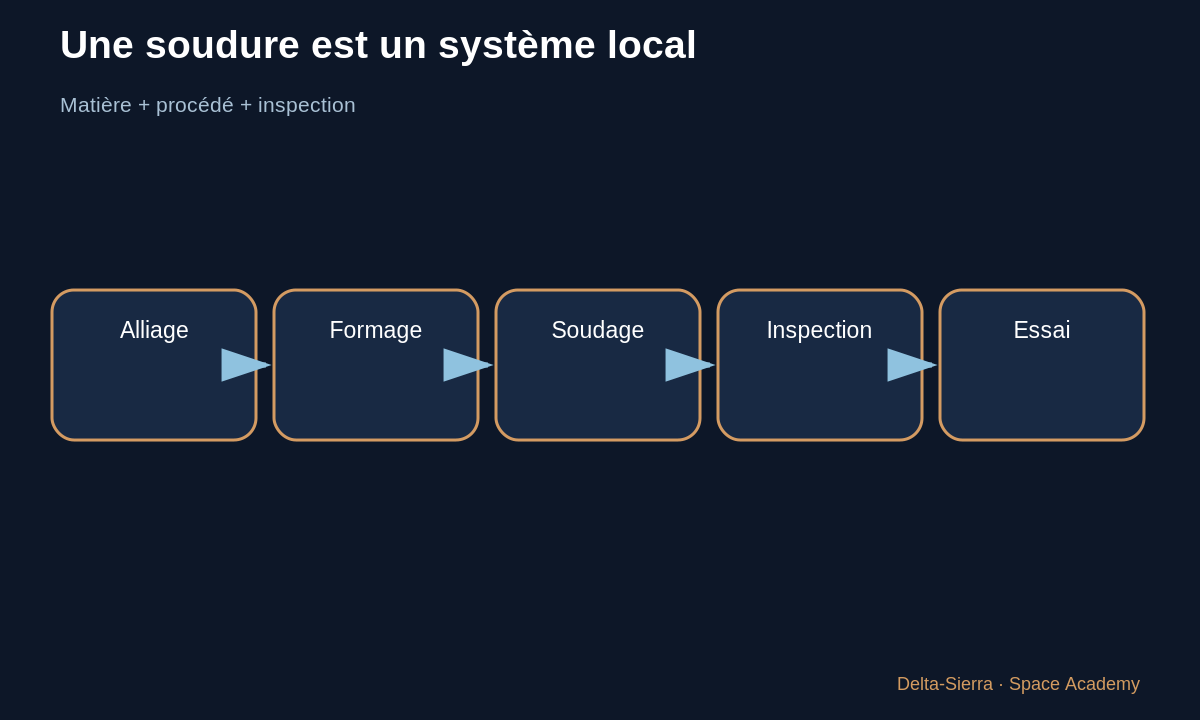

8 — Pourquoi la fabrication change la conception
Sur le papier, une pièce possède une géométrie parfaite. Dans un atelier, elle possède des tolérances, des soudures, des zones affectées thermiquement, des états de surface et des dispersions de matière. Deux pièces sorties de la même définition ne sont jamais absolument identiques. L’industrialisation consiste donc à concevoir un objet que l’on sait fabriquer, contrôler et accepter selon des critères définis.
Le saut entre V-2 et Saturn ne tient pas seulement à des matériaux plus modernes ou à des moteurs plus grands. Il tient aussi à la métrologie, à la traçabilité, aux procédures qualité et à la capacité d’analyser une anomalie. Une fusée devient un produit d’ingénierie lorsqu’on maîtrise aussi les variations de production.
Exercices et corrigés
Architecture
Pourquoi le guidage est-il un sous-système distinct du moteur ?
Masse
Pourquoi ajouter 100 kg de structure peut-il coûter plus de 100 kg de performance ?
Fabrication
Pourquoi une soudure peut-elle être aussi importante que l’alliage choisi ?
