Boussole du cours

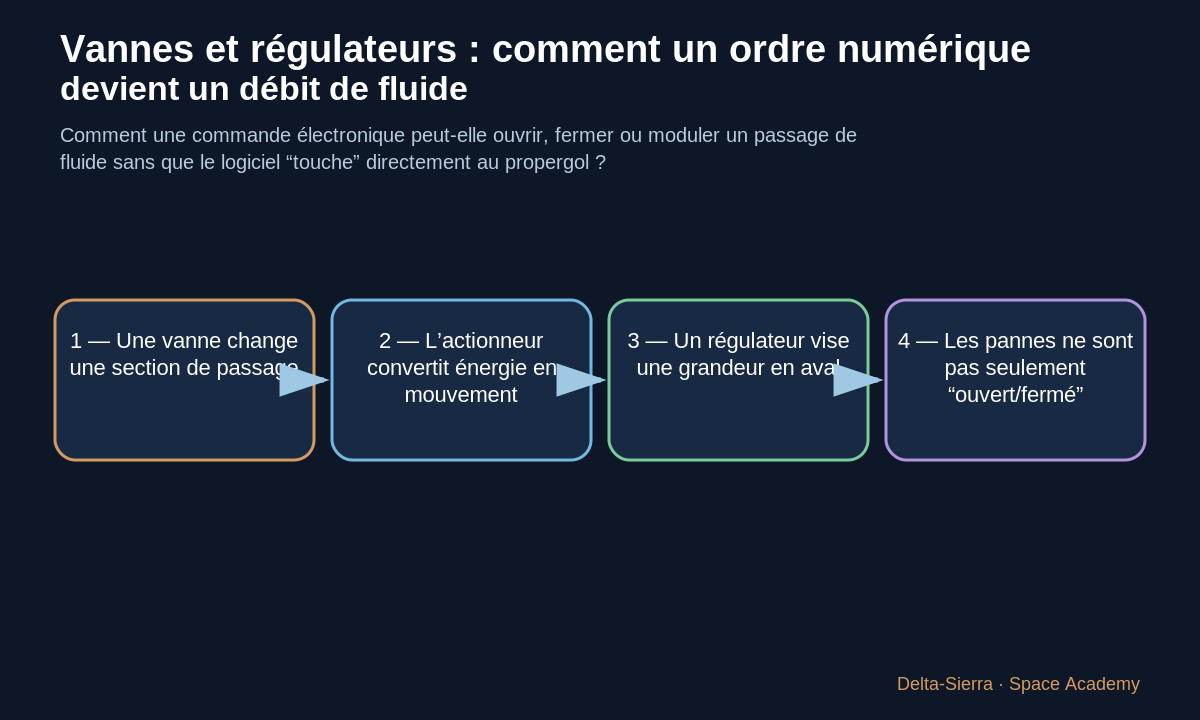

Question directrice : Comment une commande électronique peut-elle ouvrir, fermer ou moduler un passage de fluide sans que le logiciel “touche” directement au propergol ?
Repères : 📏 MESURÉ · 📐 CONVENTION · 🧮 CALCULÉ · 🎓 HYPOTHÈSE PÉDAGOGIQUE · ⚠️ APPROXIMATION
- distinguer commande position débit
- comprendre actionneur
- comprendre régulation
- raisonner sur une panne

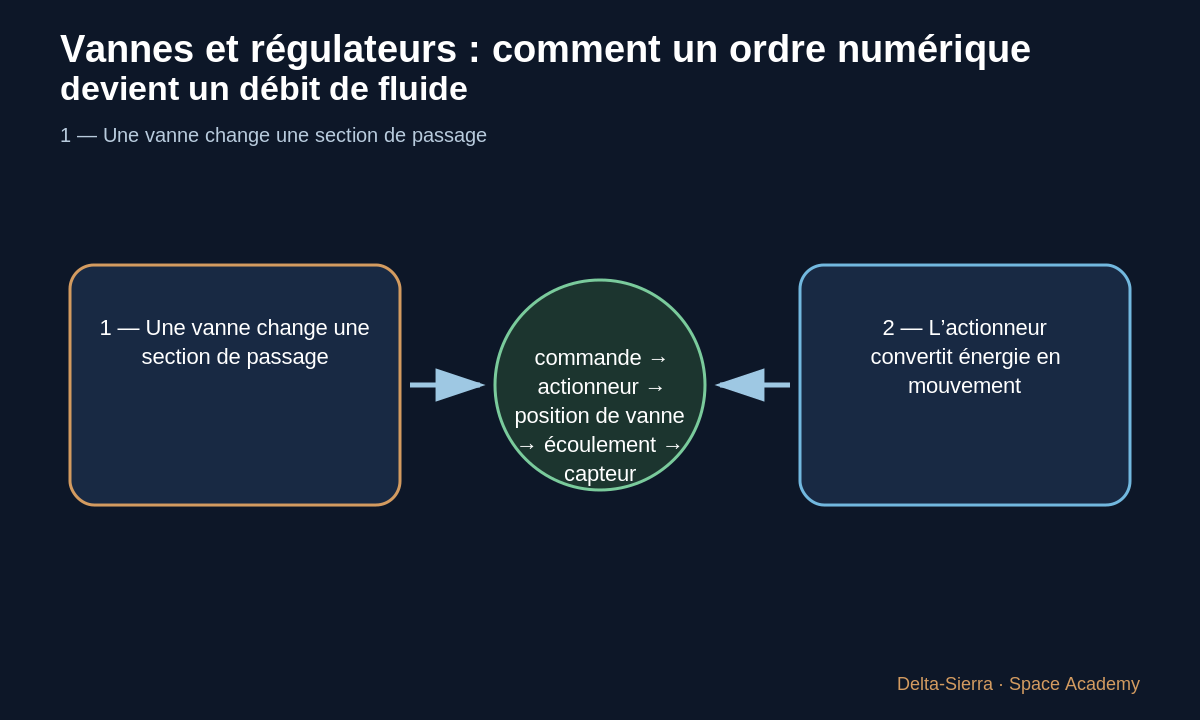

1 — Une vanne change une section de passage
Une vanne crée, ferme ou module un passage. Elle ne “choisit” pas seule le débit : écoulement dépend aussi des pressions, du fluide et du reste du circuit.
La position de vanne est donc une variable du système, pas une traduction directe “50 % ouvert = 50 % débit”.
2 — L’actionneur convertit énergie en mouvement

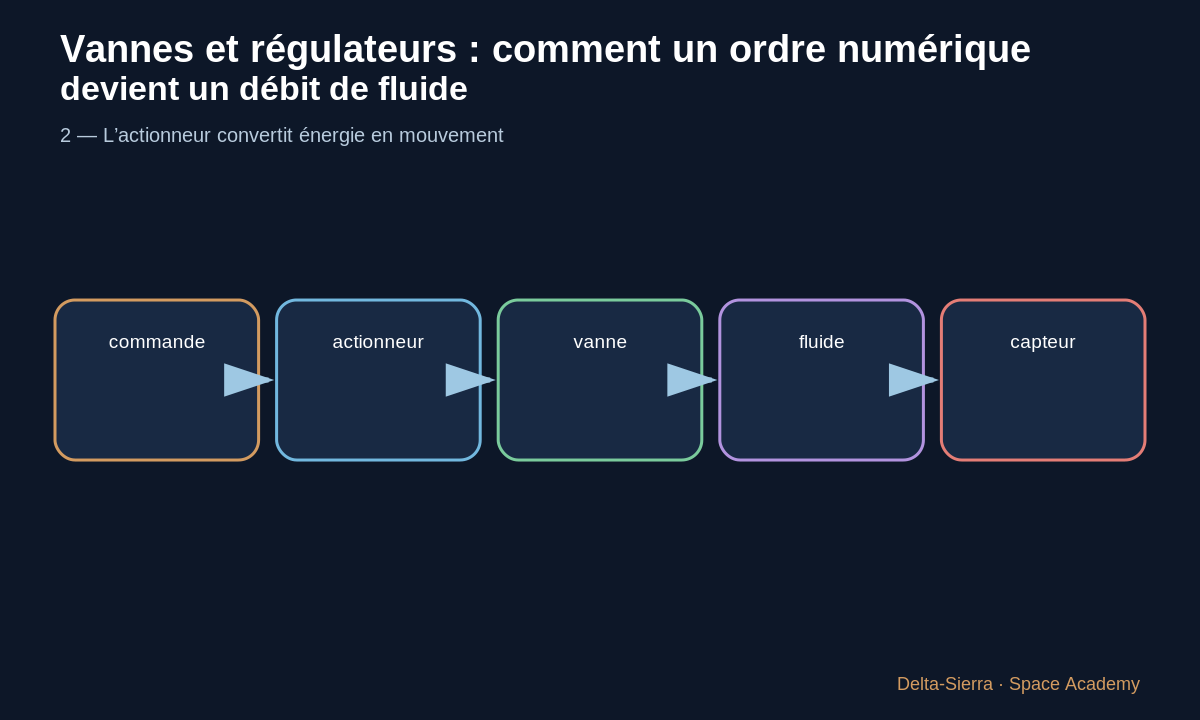

Solénoïde, moteur électrique ou système hydraulique peuvent déplacer un élément mécanique. Le contrôleur envoie une commande ; l’actionneur produit une position ou un effort.
Capteurs de position peuvent confirmer que l’ordre a réellement été exécuté.
3 — Un régulateur vise une grandeur en aval
Un régulateur mécanique ou commandé ajuste son ouverture pour maintenir une pression ou une condition dans une plage.
Il réagit à une différence entre état souhaité et état mesuré ou mécanique.
4 — Les pannes ne sont pas seulement “ouvert/fermé”
Une vanne peut être lente, fuir, rester partiellement ouverte, recevoir une mauvaise commande ou être alimentée par une pression insuffisante.
Le diagnostic doit séparer panne de commande, d’actionneur, de mécanique et de fluide.

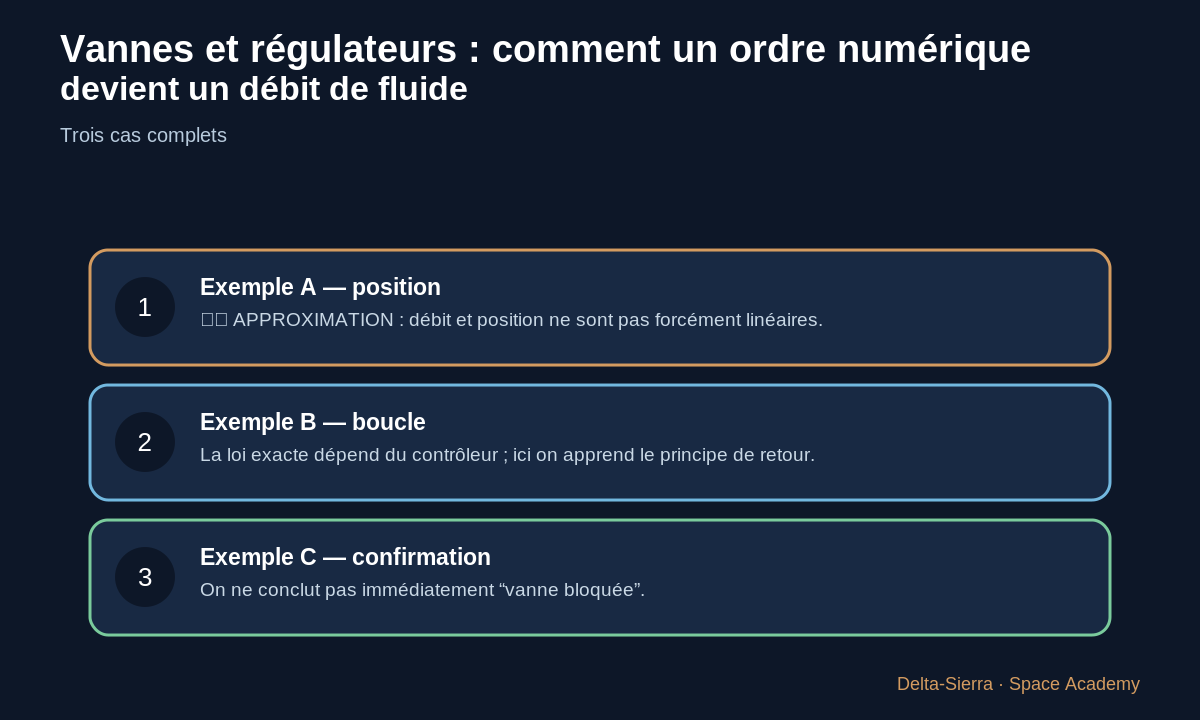

Trois exemples complets : changer une hypothèse pour comprendre
Avant chaque calcul : repérez l’origine de chaque nombre et son statut — mesuré, convention, hypothèse ou résultat.
Exemple A — position
Une commande conceptuelle passe de 0 à 25 %. Cela signifie seulement “demander une position”, pas “obtenir 25 % du débit nominal”.
⚠️ APPROXIMATION : débit et position ne sont pas forcément linéaires.
Exemple B — boucle
Consigne 100 unités, mesure 92 : erreur=100−92=8. Le contrôleur peut demander une correction positive.
La loi exacte dépend du contrôleur ; ici on apprend le principe de retour.
Exemple C — confirmation
Ordre “ouvrir”, capteur de position reste à 0 : la panne se situe quelque part entre commande reçue, actionneur, mécanique et capteur.
On ne conclut pas immédiatement “vanne bloquée”.
Calcul inverse
Si une consigne vaut 100 et l’erreur mesurée 8, la mesure vaut 100−8=92 dans cette convention. Le calcul inverse aide à vérifier la définition du signe.
Piège fréquent et contrôle du résultat
Piège : appeler “vanne à 50 %” une grandeur de débit. La position mécanique et le débit sont deux grandeurs distinctes reliées par le système fluide.
Dans un système moteur réel, un résultat conceptuel doit ensuite être confronté aux propriétés des fluides, aux marges, aux essais et à la qualification.

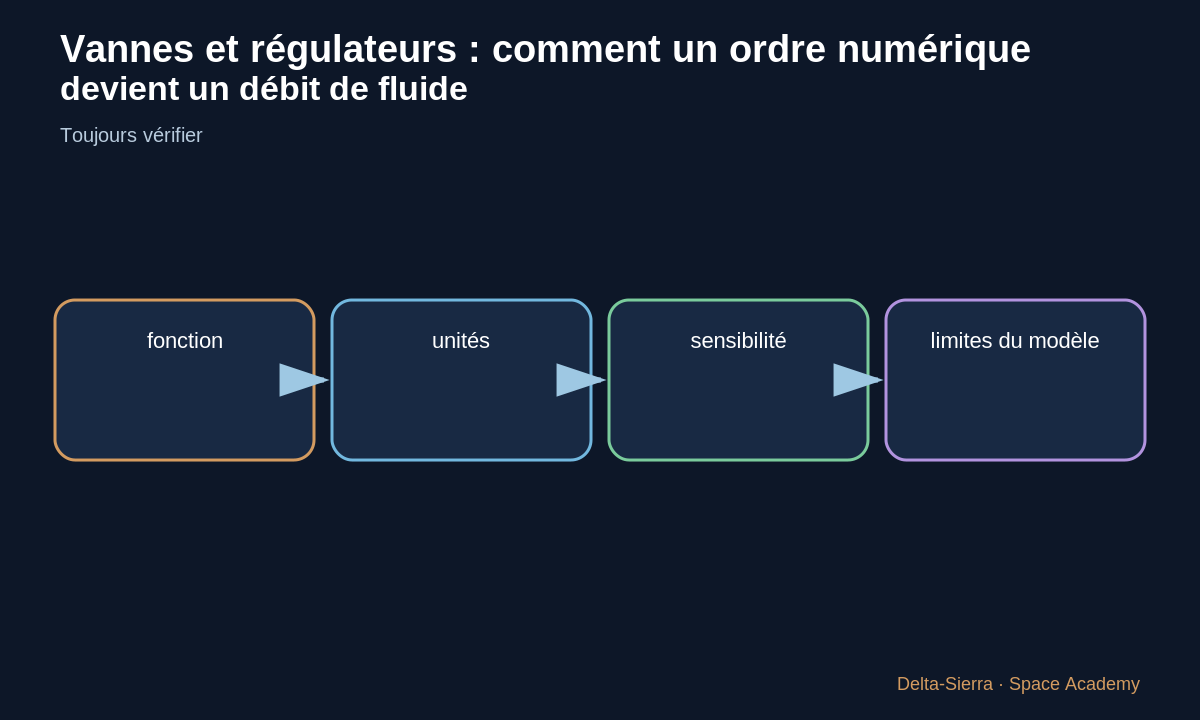

Exercices et corrigés
Fonction
Expliquez la fonction de chaque bloc sans jargon.
Sensibilité
Changez une hypothèse de moitié et prédisez la conséquence.
Limite
Citez une raison pour laquelle le modèle pédagogique ne suffit pas pour un moteur réel.
