AM-13.02 — Boucles fermées : pourquoi recycler 90 % ne veut pas dire être autonome

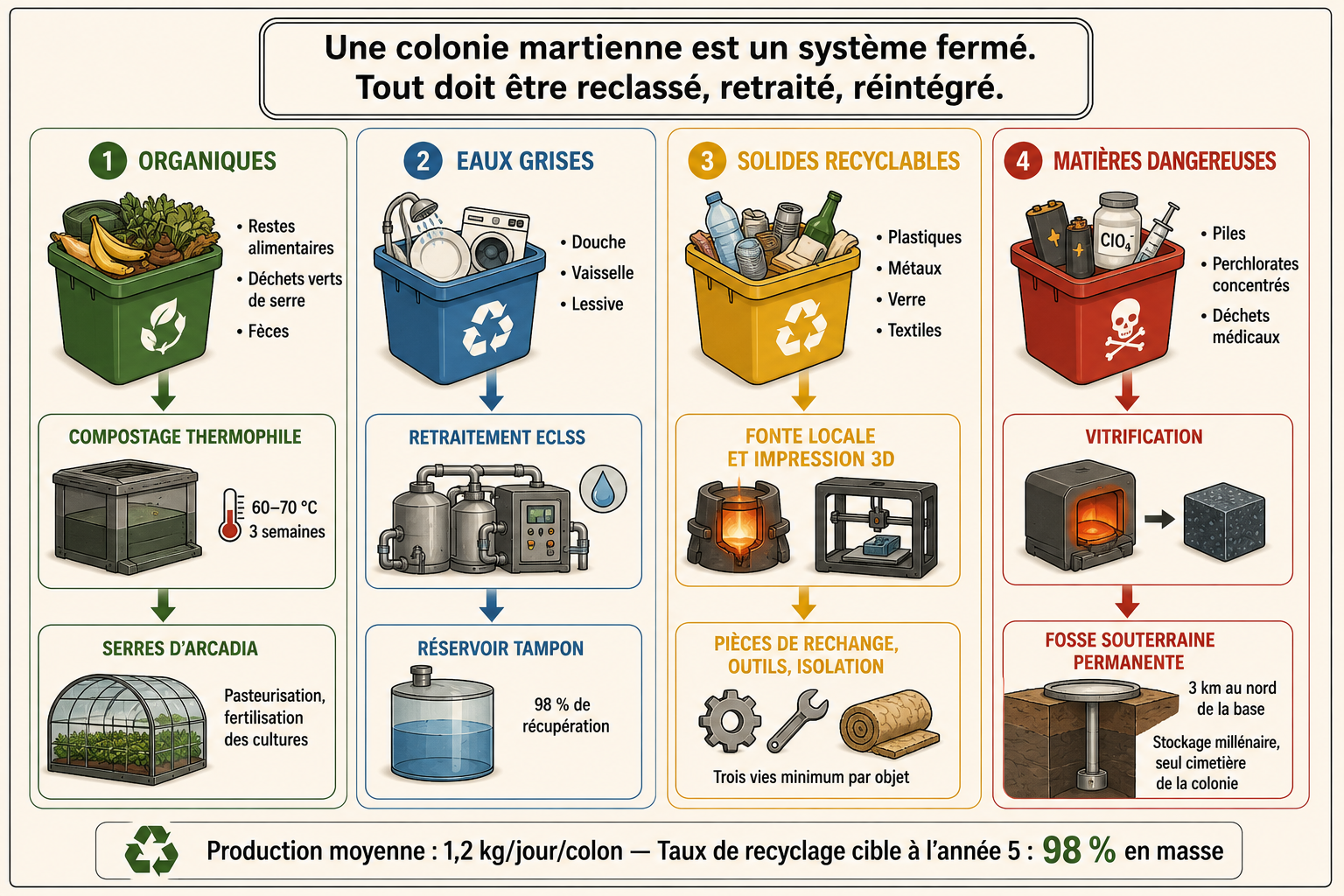

1 — Une « boucle fermée », c’est quoi exactement ?

Une boucle fermée est un système qui récupère une matière après usage, la traite, puis la réutilise au lieu de la jeter. L’image mentale la plus simple est celle d’un réservoir d’eau : l’équipage utilise de l’eau, une partie devient urine, vapeur d’humidité, eau de lavage ou eau contenue dans des déchets ; le système tente d’en récupérer le maximum, la purifie puis la renvoie vers les usages autorisés.

NASA exploite déjà sur la Station spatiale internationale des systèmes de récupération d’eau et de régénération de l’air. C’est une excellente école pour comprendre le principe, mais une implantation martienne devra aller plus loin : le réapprovisionnement depuis la Terre sera lent, coûteux et dépendant des fenêtres de lancement.

2 — Les cinq mots à comprendre avant tout calcul

Stock

Le stock est la quantité disponible à un instant donné : par exemple 1 000 kilogrammes d’eau stockés dans les réservoirs de la base.

Flux

Le flux est une quantité qui circule pendant un temps : par exemple 80 kilogrammes d’eau traités par jour. Une écriture telle que 80 kg/jour se lit « quatre-vingts kilogrammes par jour ».

Taux de récupération

Le taux de récupération indique quelle fraction du flux revient dans la boucle sous une forme réutilisable. Un taux de 90 % signifie que, sur 100 kilogrammes traités, 90 kilogrammes sont récupérés et 10 kilogrammes ne reviennent pas immédiatement dans le stock utile.

Perte

Une perte n’est pas forcément une fuite. Cela peut être de l’eau contenue dans un résidu, une matière trop contaminée pour être réutilisée, du gaz évacué, un produit sacrifié lors d’une maintenance ou une fraction qui reste dans un filtre.

Appoint

L’appoint est la matière neuve qu’il faut introduire pour compenser les pertes. Sur Terre, on ouvre souvent un robinet. Sur Mars, l’appoint doit venir d’un stock importé ou d’une production locale.

3 — Pourquoi 90 % paraît énorme… mais peut rester insuffisant

Prenons une boucle pédagogique qui traite 100 kilogrammes d’eau par jour et en récupère 90 %. Le calcul est :

Chaque jour, il faut donc retrouver 10 kilogrammes quelque part. Sur 30 jours, si le besoin reste identique :

Le taux de 90 % reste techniquement remarquable, mais la logistique montre immédiatement pourquoi une colonie de longue durée cherche à fermer davantage ses boucles et, surtout, à produire localement ce qui ne peut pas être récupéré.

4 — 90 %, 95 %, 99 % : quelques points changent énormément la logistique

Imaginons toujours 100 kilogrammes de flux par jour :

• à 90 %, perte = 10 kg/jour ;
• à 95 %, perte = 5 kg/jour ;
• à 99 %, perte = 1 kg/jour.

Sur une année pédagogique de 365 jours, cela représente respectivement 3 650 kg, 1 825 kg et 365 kg d’appoint. Passer de 90 % à 99 % ne réduit donc pas la perte de « neuf petits points » : dans cet exemple, la perte quotidienne est divisée par dix.

Mais le meilleur taux n’est pas toujours le meilleur système. Gagner le dernier pour cent peut demander davantage d’énergie, de masse d’équipement, de maintenance ou de consommables. L’ingénieur cherche un compromis global, pas un chiffre spectaculaire isolé.

5 — Une boucle d’eau est une petite usine

Il faut oublier l’image d’un simple tuyau circulaire. Une boucle réelle comprend des pompes, séparateurs, filtres, lits adsorbants, membranes ou procédés thermiques, capteurs de conductivité ou d’autres paramètres, réservoirs tampon, vannes, lignes de dérivation, logiciels de contrôle et procédures de remise en service.

Sur l’ISS, le Water Recovery System traite notamment l’humidité condensée et des eaux usées, puis vérifie la qualité avant réutilisation. Cela enseigne une règle fondamentale : récupérer n’est pas purifier, et purifier n’est pas encore prouver que le produit peut être utilisé pour n’importe quel usage.

6 — Toutes les boucles ne se ressemblent pas

Eau

La priorité est la pureté chimique et microbiologique. Certaines eaux peuvent être réutilisées pour un usage technique avant d’être rendues potables, ce qui évite de surtraiter tous les flux.

Oxygène et dioxyde de carbone

L’équipage consomme de l’oxygène et rejette du dioxyde de carbone. Le système doit retirer ce CO₂ de l’air. Des procédés peuvent ensuite récupérer une partie de l’oxygène à partir des molécules contenant cet élément. Le projet NASA SCOR explore des technologies destinées à augmenter cette récupération pour les missions de longue durée.

Métaux

Un métal peut être démonté, trié, refondu ou réusiné, mais la composition de l’alliage et sa contamination doivent rester maîtrisées. Mélanger « tous les métaux » donne rarement une matière qualifiée.

Polymères

Les plastiques peuvent être triés et retransformés, mais les cycles thermiques et l’oxydation peuvent dégrader les chaînes moléculaires. Une matière recyclée peut donc convenir à une cale ou un boîtier sans convenir à une pièce structurelle.

Déchets biologiques

Ils contiennent de l’eau et des éléments nutritifs potentiellement utiles, mais aussi des risques microbiologiques et des contaminants. La sécurité sanitaire passe avant le slogan « zéro déchet ».

7 — La pureté compte autant que la quantité

Supposons que l’on récupère 99 kilogrammes sur 100, mais que le produit contienne un contaminant incompatible avec son usage. Le taux de récupération est excellent et pourtant le système peut être inutilisable. C’est pourquoi une Bible technique doit toujours distinguer quatre questions : combien récupère-t-on ? dans quel état ? avec quelle variabilité ? et pour quels usages le produit est-il réellement qualifié ?

Une colonie intelligente peut créer plusieurs classes de matière. Une eau de qualité très élevée est réservée aux usages qui l’exigent ; une eau technique peut servir au nettoyage ou à certains procédés. De même, un polymère recyclé peut être affecté aux objets non critiques.

8 — L’énergie et les consommables : les pertes invisibles

Recycler n’est pas gratuit. Une pompe consomme de l’électricité. Un four de recyclage des métaux demande beaucoup de chaleur. Un filtre se colmate. Une membrane vieillit. Un catalyseur peut se contaminer. Un stérilisateur demande énergie et maintenance.

Il faut donc tenir deux comptabilités en parallèle : la comptabilité de matière et la comptabilité des moyens nécessaires pour fermer la boucle. Une base qui recycle 99 % de son eau mais importe tous ses filtres tous les six mois n’est pas encore autonome.

9 — Fermer les boucles de maintenance

L’autonomie devient beaucoup plus solide lorsqu’une colonie sait aussi nettoyer, régénérer, reconditionner ou fabriquer une partie des composants de ses propres systèmes de recyclage. Cela demande des joints, des roulements, des capteurs, des filtres, des adsorbants, des réactifs, des instruments de mesure et des procédures de contrôle.

La vraie question n’est donc pas seulement « combien d’eau récupérons-nous ? », mais « combien de temps pouvons-nous continuer à la récupérer après une panne, un filtre saturé ou la perte d’un capteur ? ».

10 — Exemple complet : dimensionner un stock de secours

Une base utilise 60 kg d’eau par jour. Sa boucle en récupère 96 %. La perte quotidienne est :

On souhaite garantir 120 jours sans production locale d’appoint. Le stock minimal correspondant aux seules pertes vaut :

Ce chiffre n’est pas encore le stock opérationnel définitif. Il faudrait ajouter une marge pour les pannes, l’augmentation de consommation, les opérations de maintenance et les pertes accidentelles. L’exemple sert à comprendre la logique, pas à dimensionner une vraie base.

11 — Quand peut-on parler d’autonomie ?

Il est plus utile de parler de niveaux d’autonomie :

1. niveau 0 : tout est importé et rejeté ;
2. niveau 1 : une partie des flux est récupérée ;
3. niveau 2 : les pertes sont compensées par des stocks terrestres ;
4. niveau 3 : une part de l’appoint est produite localement ;
5. niveau 4 : la plupart des consommables de fonctionnement peuvent être produits ou régénérés localement ;
6. niveau 5 : la colonie peut aussi maintenir et progressivement reproduire les machines qui ferment les boucles.

Cette échelle explique pourquoi « 100 % recyclé » n’est pas synonyme de « 100 % autonome ».
