AM-04.33 — Turbopompes : pourquoi un moteur puissant a besoin d’une pompe entraînée par une turbine

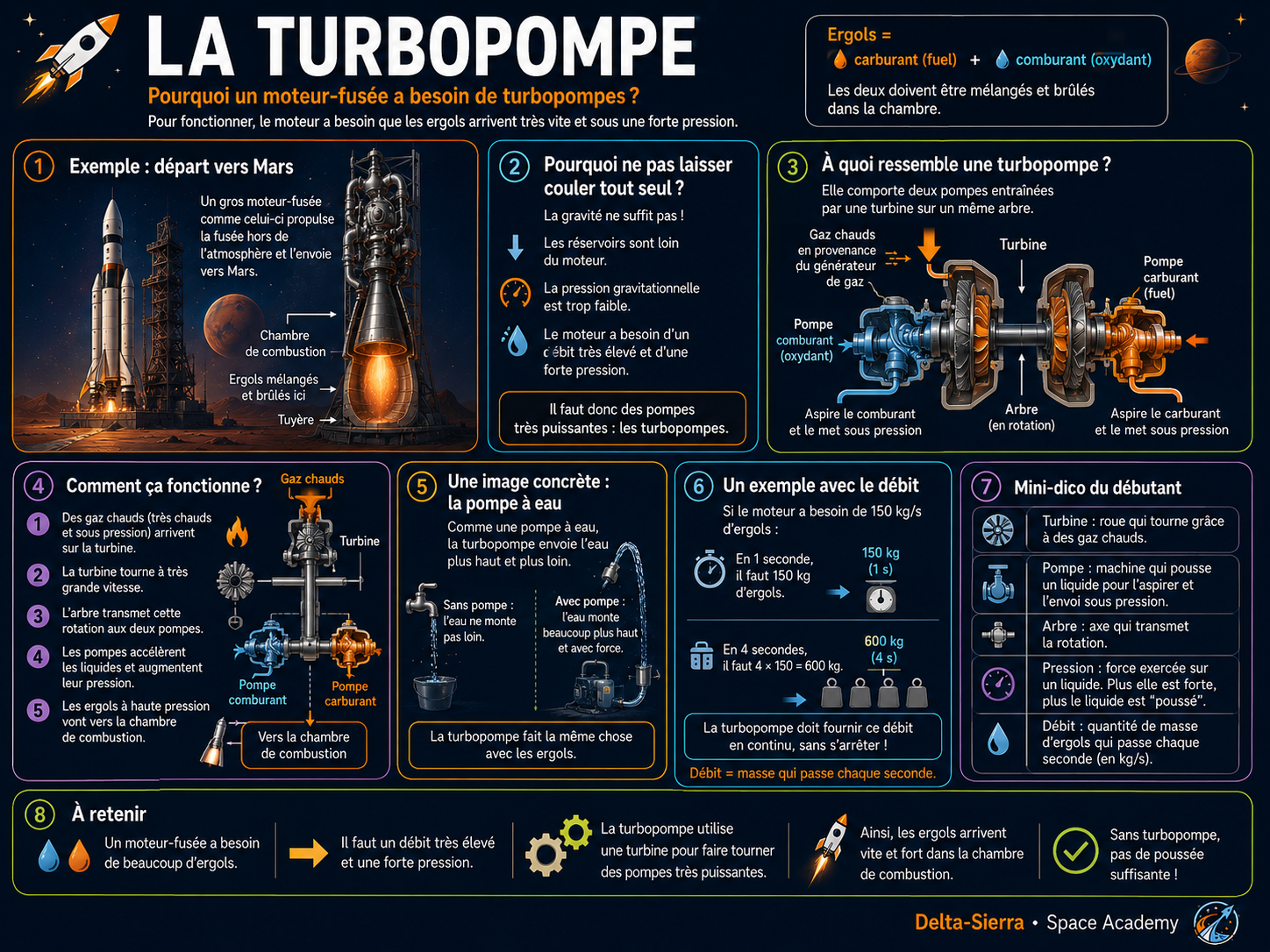

Pourquoi ne suffit-il pas de placer le réservoir au-dessus du moteur et de laisser le liquide descendre ?

📄 Télécharger le PDF A4

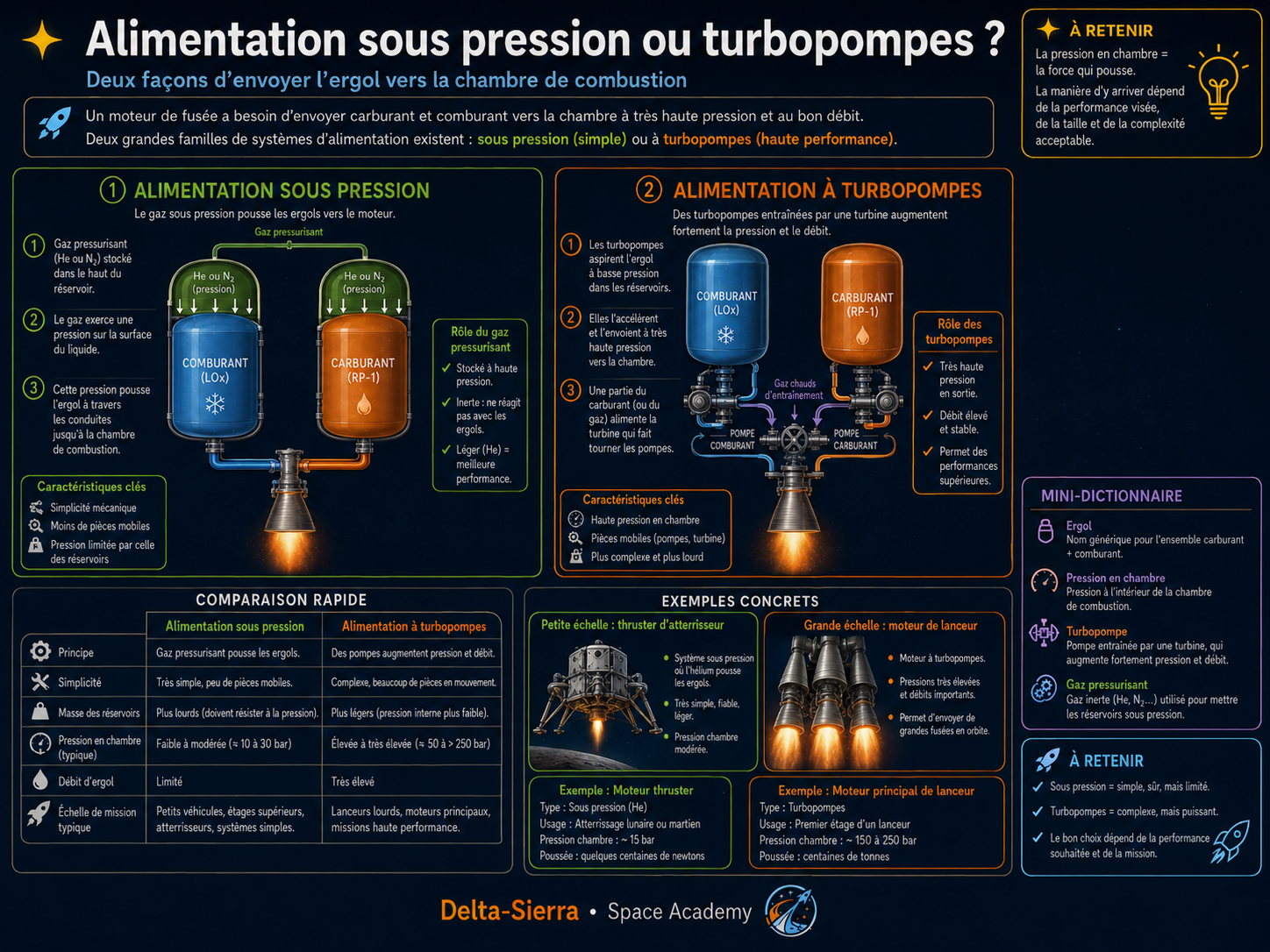

1 — La pompe augmente la pression du liquide

Une chambre à haute pression exige une alimentation capable de dépasser les pertes et la pression en aval. Une pompe transmet de l’énergie mécanique au fluide.

Plus le débit et l’augmentation de pression sont élevés, plus la puissance à fournir devient importante.

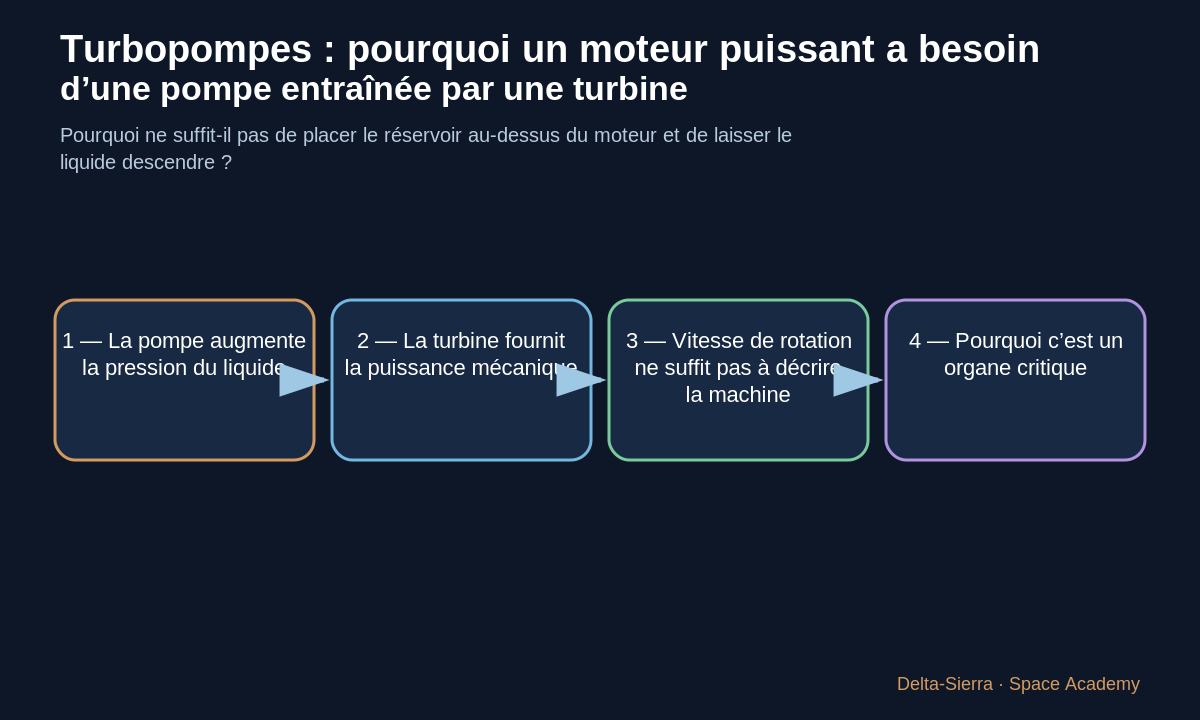

Schéma pédagogique 1: 1 — La pompe augmente la pression du liquide
1 — La pompe augmente la pression du liquide

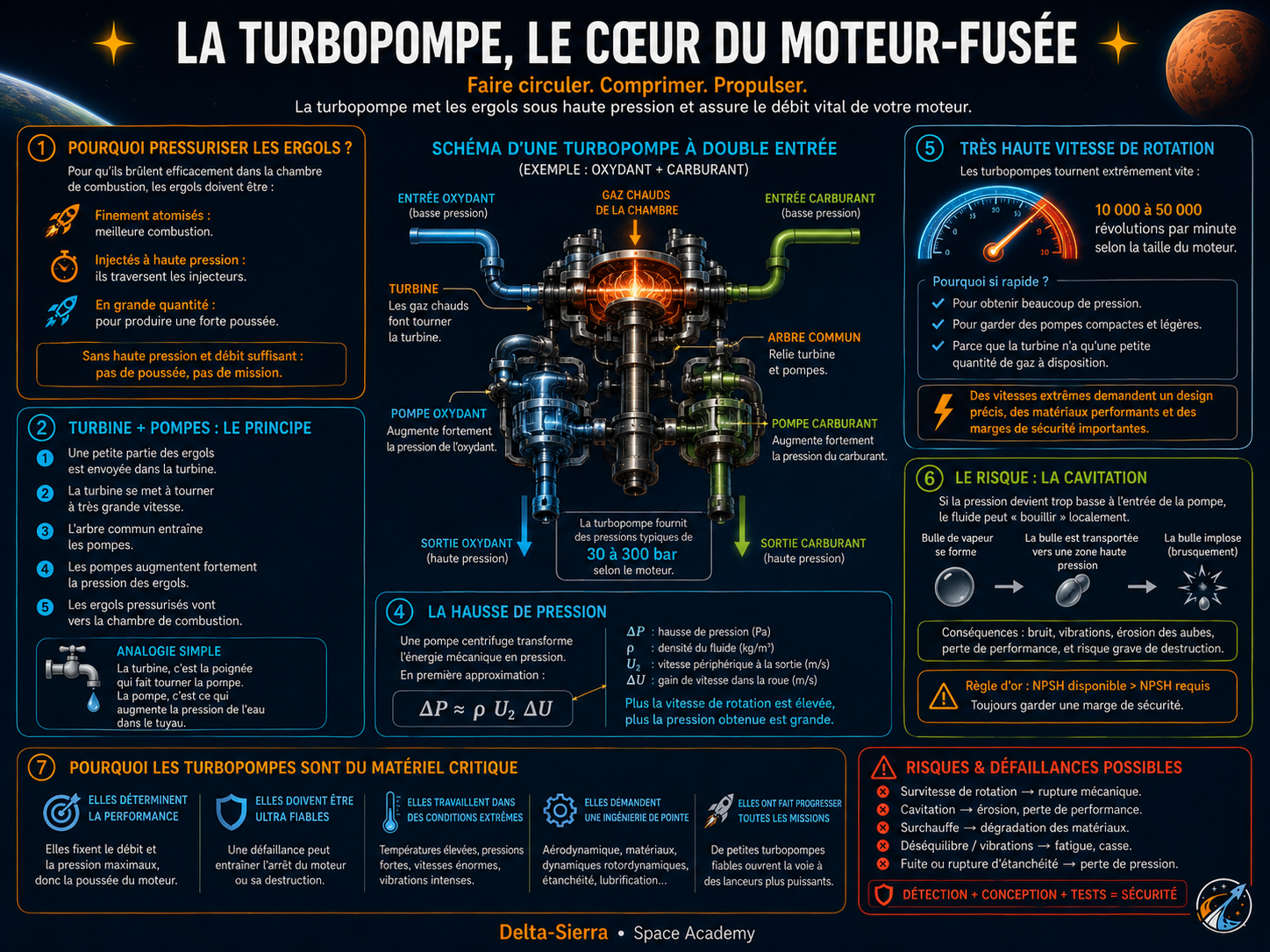

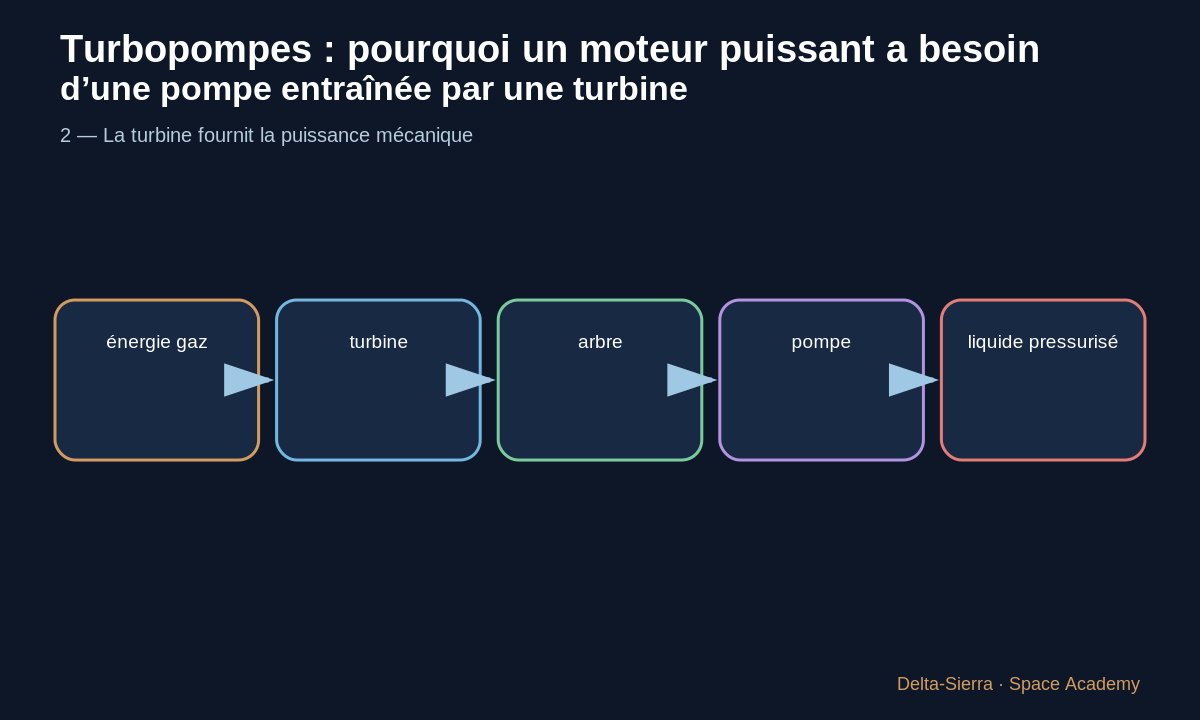

2 — La turbine fournit la puissance mécanique

Une turbine récupère de l’énergie d’un écoulement gazeux et la transforme en rotation d’arbre. Cet arbre peut entraîner une pompe.

Le mot turbopompe associe donc deux fonctions différentes : turbine motrice et pompe de fluide.

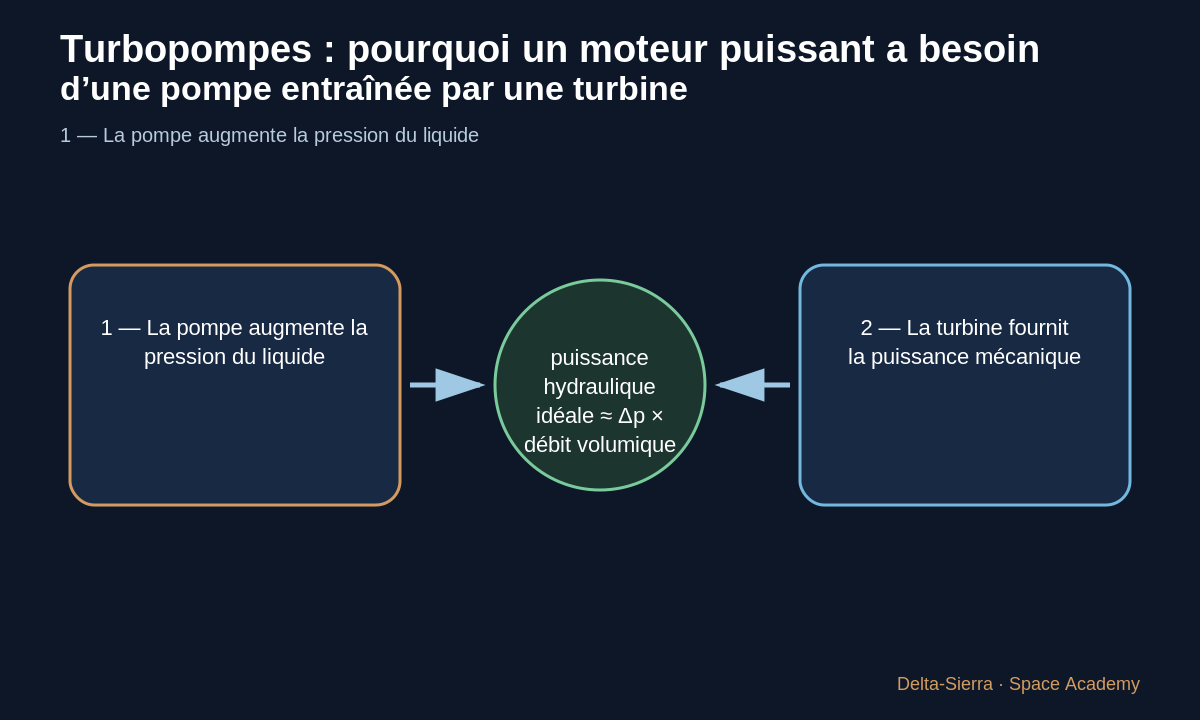

Schéma pédagogique 2: 2 — La turbine fournit la puissance mécanique
2 — La turbine fournit la puissance mécanique

3 — Vitesse de rotation ne suffit pas à décrire la machine

Deux turbopompes au même nombre de tours par minute peuvent avoir des débits et pressions très différents selon géométrie et fluide.

Il faut distinguer vitesse de rotation, couple, puissance, débit et pression.

Schéma pédagogique 3: 3 — Vitesse de rotation ne suffit pas à décrire la machine
3 — Vitesse de rotation ne suffit pas à décrire la machine

4 — Pourquoi c’est un organe critique

Température, vibrations, étanchéité, paliers, cavitation et transitoires de démarrage rendent la turbomachine exigeante.

Un schéma fonctionnel aide à comprendre la chaîne énergétique sans donner de géométrie de fabrication.

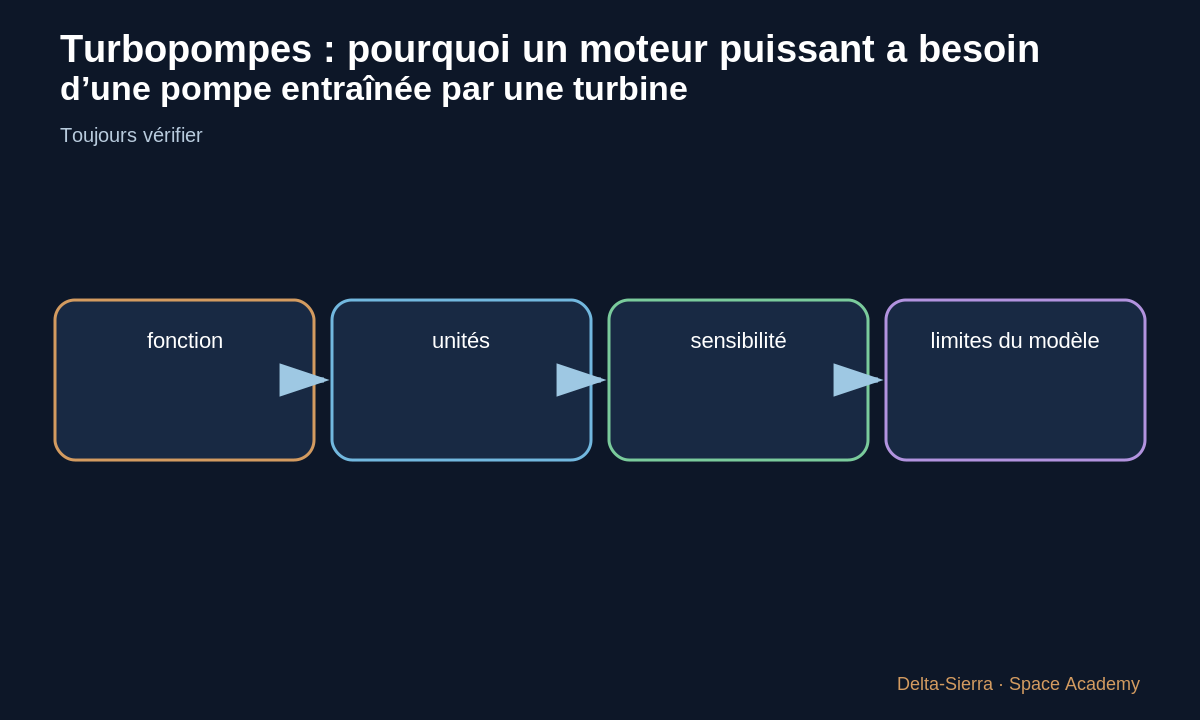

Schéma pédagogique 4: 4 — Pourquoi c’est un organe critique
4 — Pourquoi c’est un organe critique

Trois exemples complets : changer une hypothèse pour comprendre

Avant chaque calcul : repérez l’origine de chaque nombre et son statut — mesuré, convention, hypothèse ou résultat.

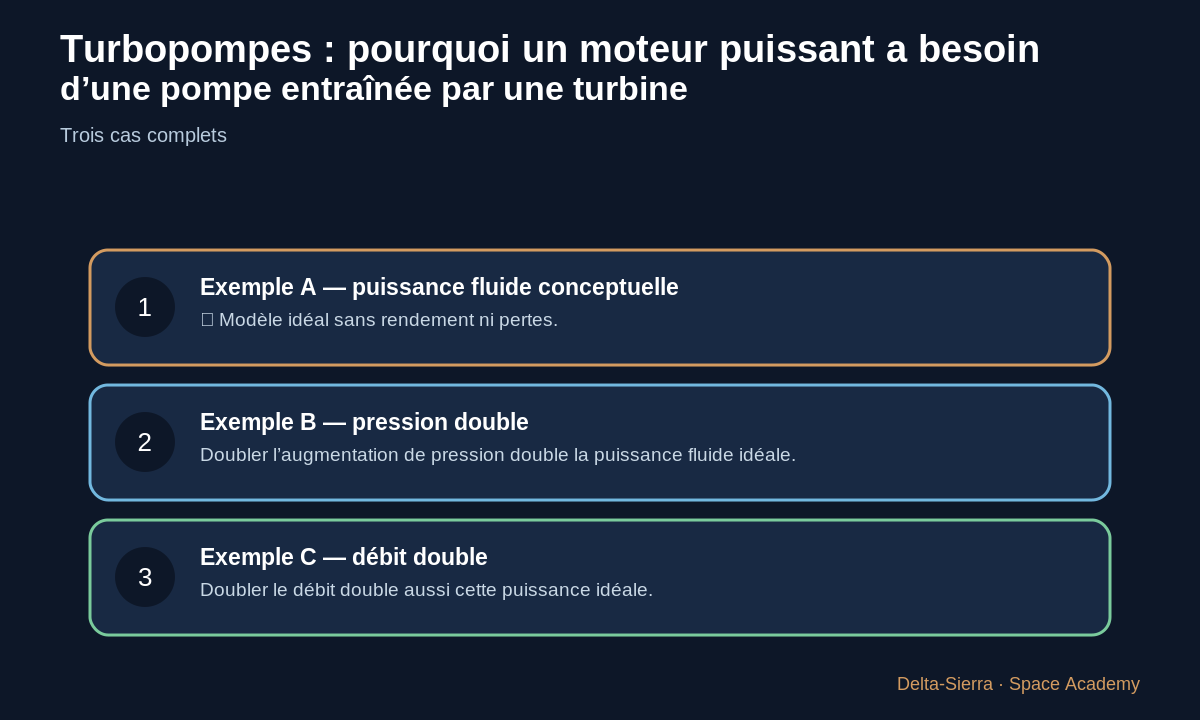

Trois exemples chiffrés du cours
Trois cas comparés

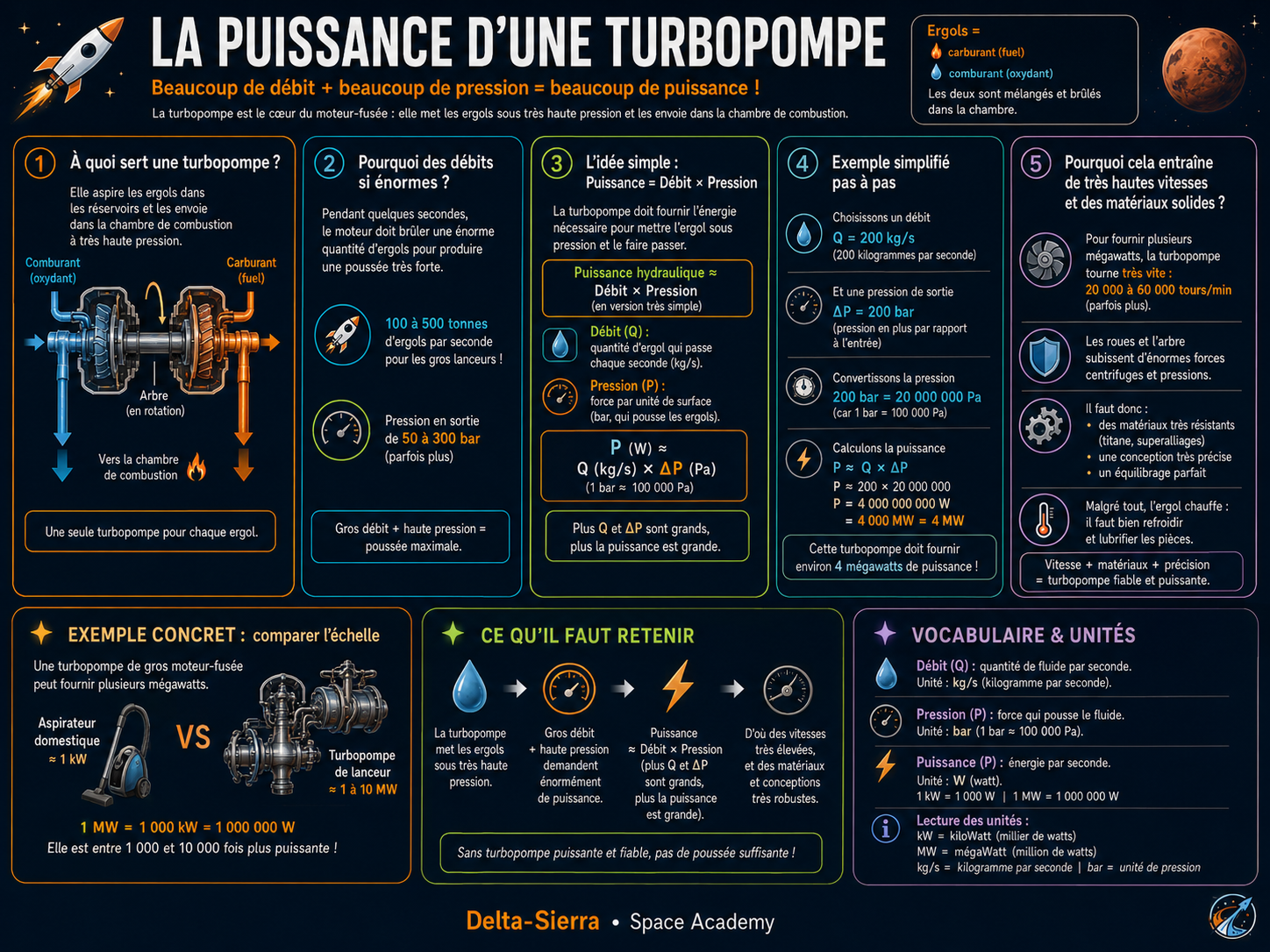

Exemple A — puissance fluide conceptuelle

Δp=1 MPa=1 000 000 Pa et Q=0,01 m³/s : P≈Δp×Q=10 000 W=10 kW.

🎓 Modèle idéal sans rendement ni pertes.

Exemple B — pression double

Même Q, Δp=2 MPa : P idéale≈20 kW.

Doubler l’augmentation de pression double la puissance fluide idéale.

Exemple C — débit double

Δp=1 MPa, Q=0,02 m³/s : P≈20 kW.

Doubler le débit double aussi cette puissance idéale.

Calcul inverse

Si la puissance fluide idéale visée est 20 kW avec Δp=2 MPa, Q=P/Δp=20 000/2 000 000=0,01 m³/s.

Piège fréquent et contrôle du résultat

Piège : confondre cette puissance idéale du fluide avec la puissance d’arbre réelle. Rendement, pertes et dynamique rendent la puissance réelle différente.

Dans un système moteur réel, un résultat conceptuel doit ensuite être confronté aux propriétés des fluides, aux marges, aux essais et à la qualification.

Exercices et corrigés

Fonction

Expliquez la fonction de chaque bloc sans jargon.

Corrigé : Une réponse correcte décrit ce qui entre, ce qui sort et pourquoi le bloc est nécessaire.

Sensibilité

Changez une hypothèse de moitié et prédisez la conséquence.

Corrigé : La direction du changement doit être expliquée avant de calculer.

Limite

Citez une raison pour laquelle le modèle pédagogique ne suffit pas pour un moteur réel.

Corrigé : Propriétés des fluides, dynamique transitoire, cavitation, chaleur, matériaux, stabilité, fabrication ou contrôle.
