AM-04.38 — Tuyère : transformer pression et chaleur en vitesse

Boussole du cours

Question directrice : Pourquoi une tuyère converge-t-elle puis diverge-t-elle au lieu d’être un simple tube ?

Ressource pédagogique en libre accès : ce contenu n’est ni une formation professionnelle, ni un diplôme, ni une certification, ni une habilitation. Les exemples sont pédagogiques et ne remplacent pas l’ingénierie, les essais et la qualification d’un matériel spatial réel.

1 — La question physique

Pourquoi une tuyère converge-t-elle puis diverge-t-elle au lieu d’être un simple tube ?

Nous partons du problème concret avant la notation. Le but est de comprendre ce que l’on cherche, puis seulement pourquoi les mathématiques deviennent utiles.

Schéma pédagogique 1 : 1 — La question physique — Tuyère : transformer pression et chaleur en vitesse — 1 — La question physique

2 — Comment lire les symboles et les unités

F = ṁ × V_e + (p_e − p_a) × A_e. Lecture : « F égale m point fois V e, plus p e moins p a, fois A e ».

V_e — vitesse de sortie ; p_e — pression à la sortie ; p_a — pression ambiante ; A_e — aire de sortie

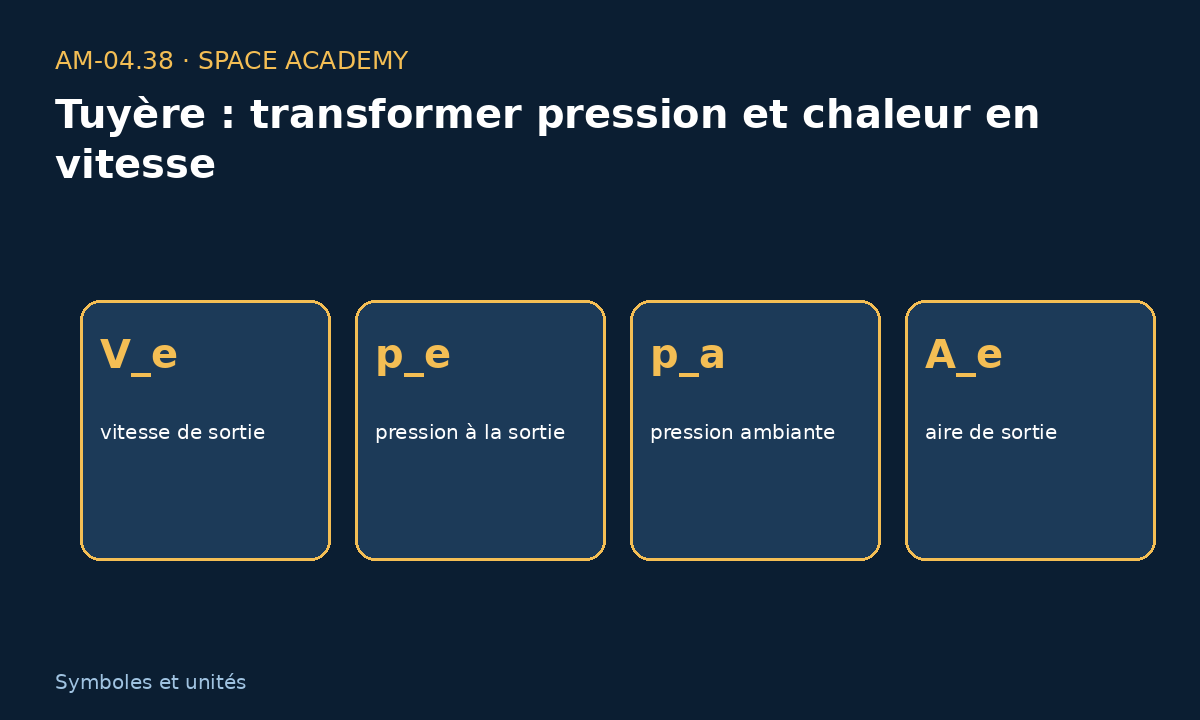

Schéma pédagogique 2 : 2 — Comment lire les symboles et les unités — Tuyère : transformer pression et chaleur en vitesse — 2 — Comment lire les symboles et les unités

3 — D’où vient la relation ?

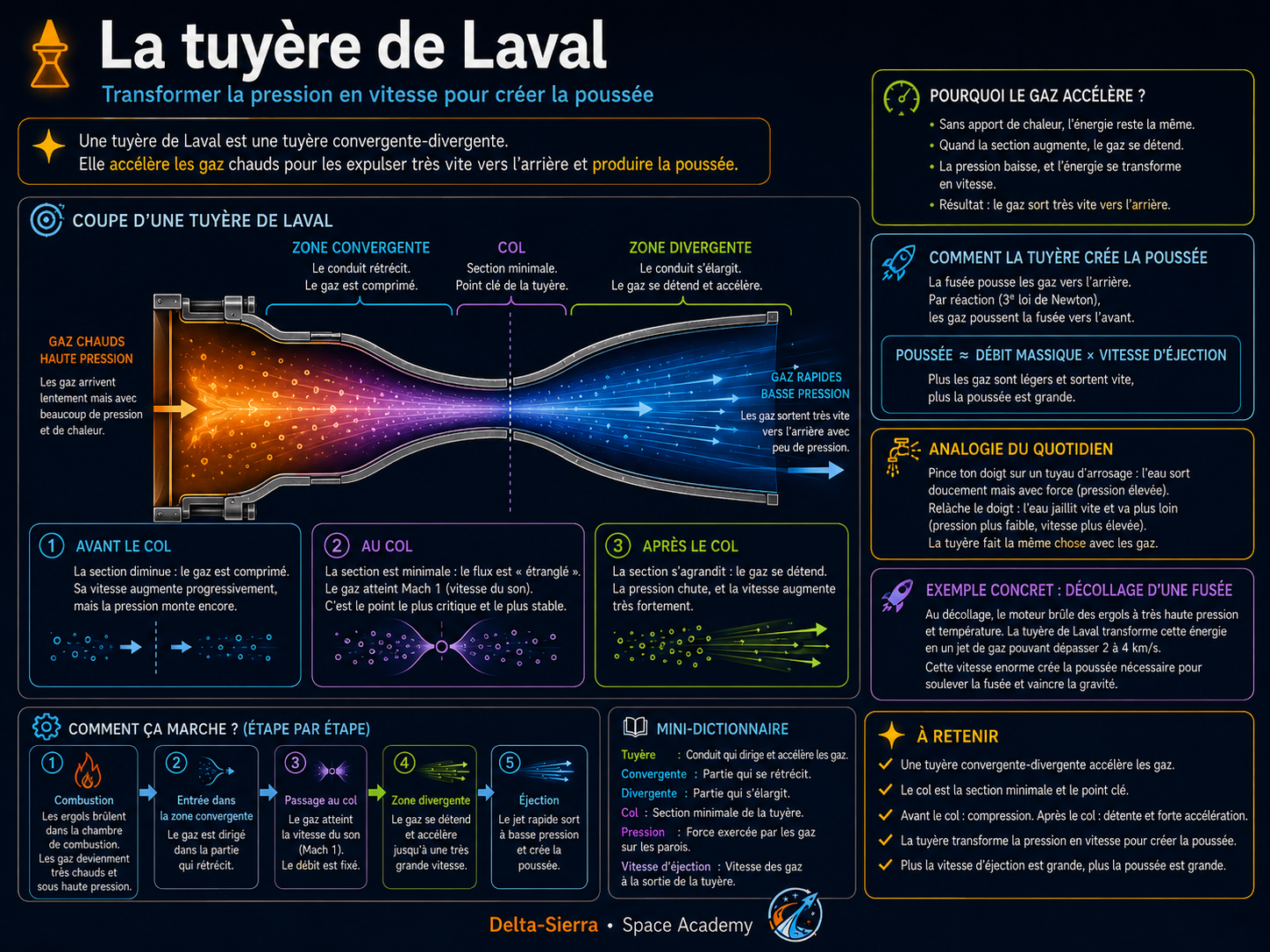

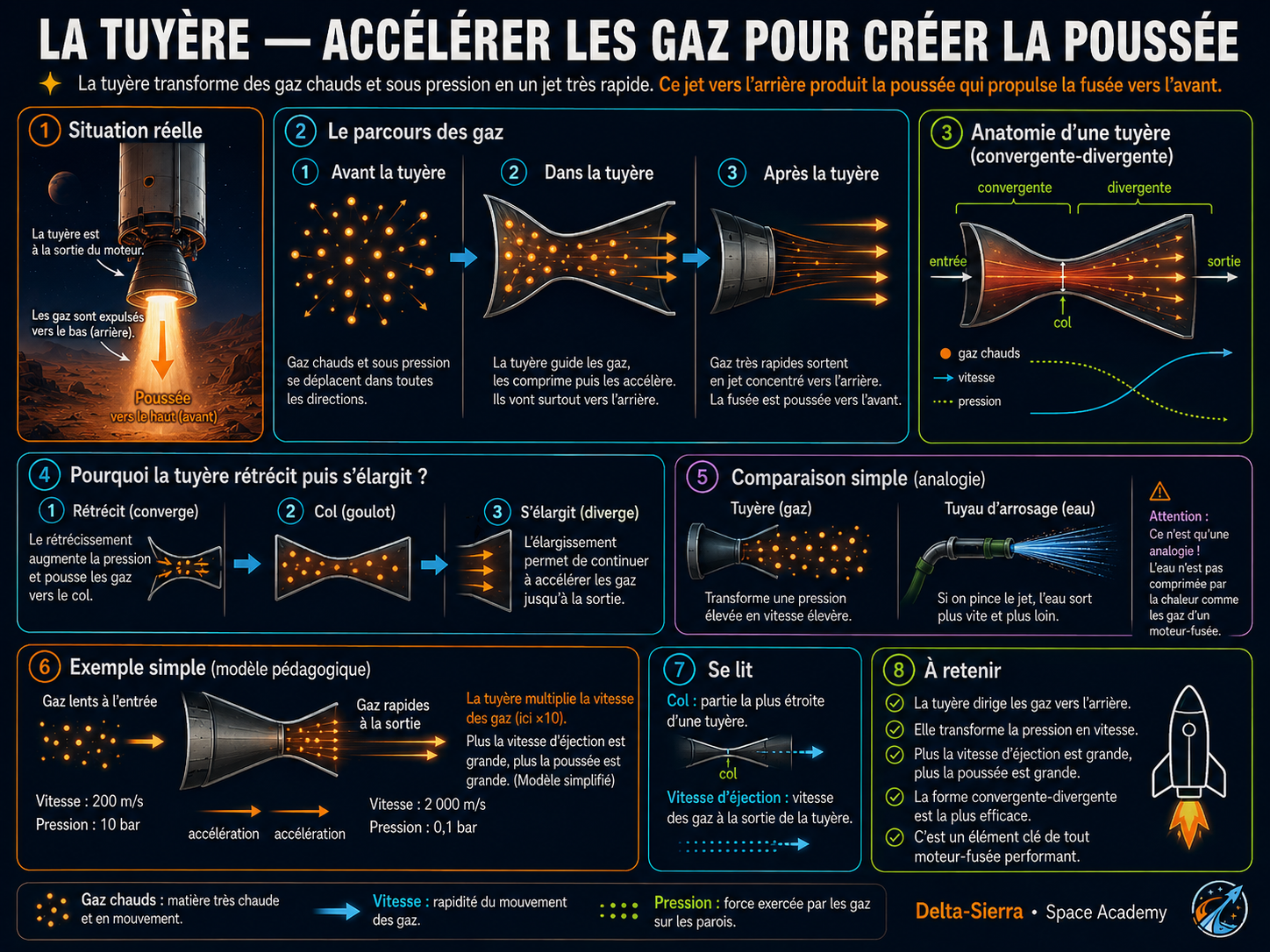

La tuyère accélère l’échappement. La poussée combine le flux de quantité de mouvement ṁVₑ et une contribution de pression à la sortie. Une tuyère convergente-divergente permet au gaz étranglé au col de continuer son expansion dans la partie divergente.

Chaque nombre utilisé plus bas est explicitement classé comme donnée, convention, hypothèse pédagogique ou résultat calculé.

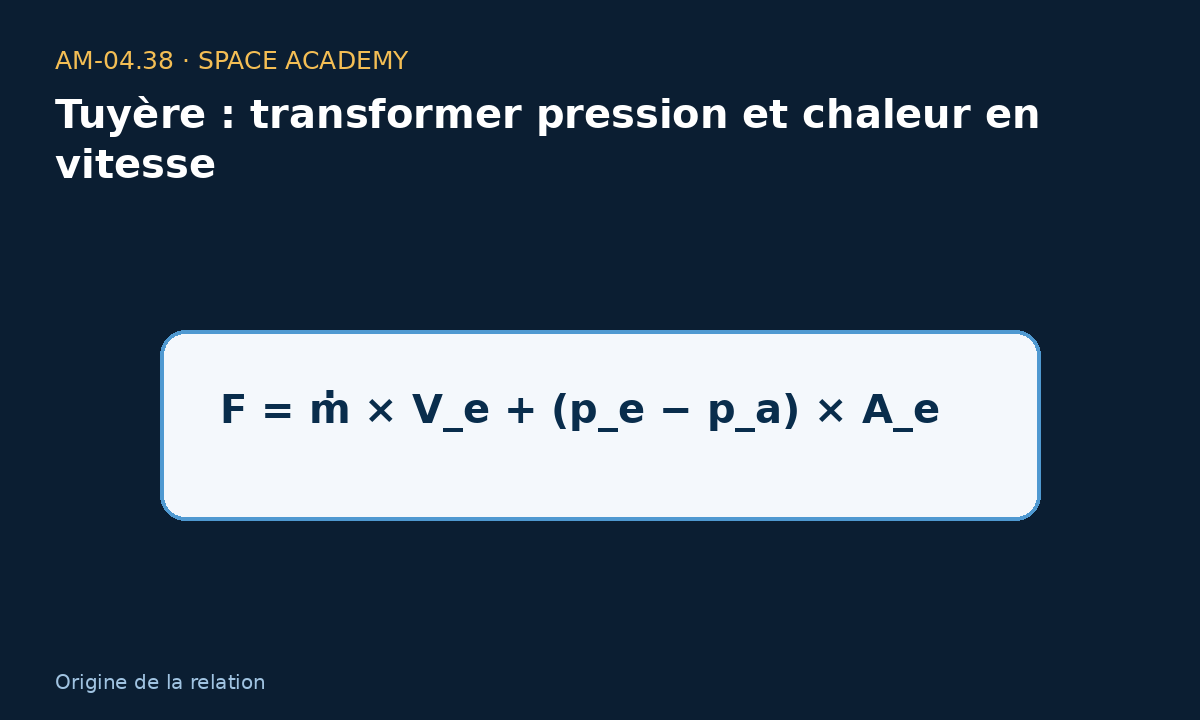

Schéma pédagogique 3 : 3 — D’où vient la relation ? — Tuyère : transformer pression et chaleur en vitesse — 3 — D’où vient la relation ?

4 — A — Terme de vitesse

D’où viennent les nombres ? ṁ=5 kg/s, Vₑ=2 000 m/s, pression équilibrée.

Calcul pas à pas : F=5×2000=10 000 N.

Le terme de pression vaut alors environ zéro.

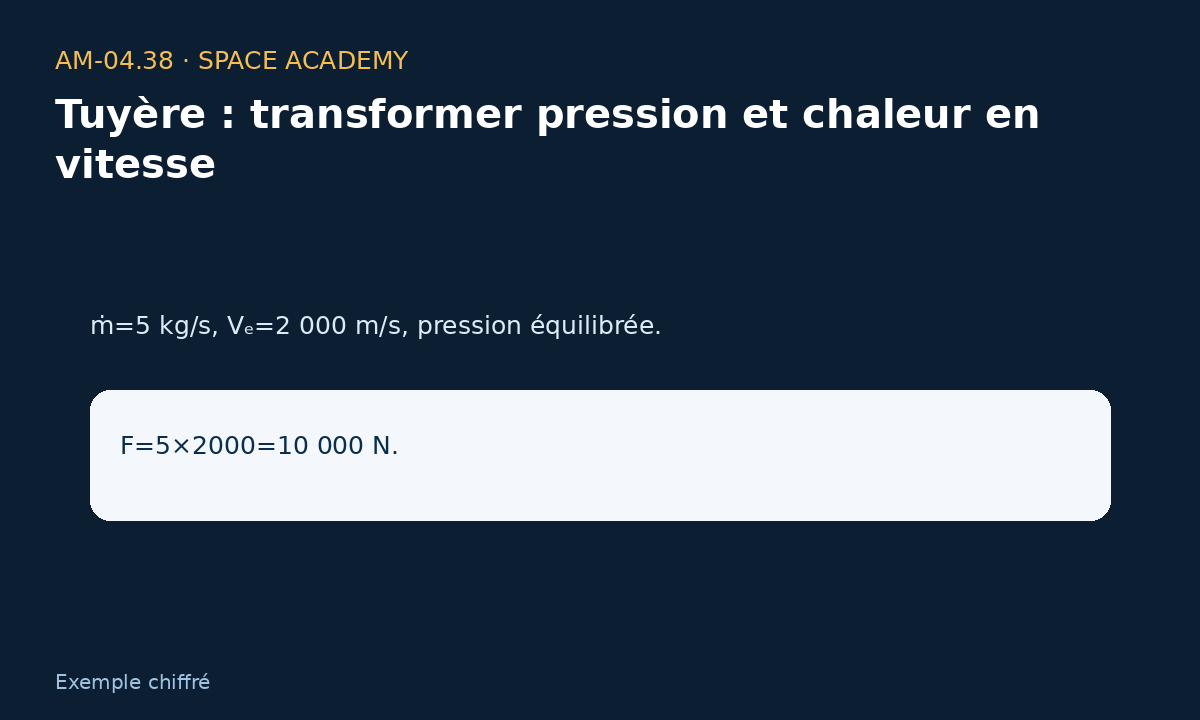

Schéma pédagogique 4 : 4 — A — Terme de vitesse — Tuyère : transformer pression et chaleur en vitesse — 4 — A — Terme de vitesse

5 — B — Terme de pression

D’où viennent les nombres ? pₑ−pₐ=20 000 Pa, Aₑ=0,25 m².

Calcul pas à pas : F_p=20 000×0,25=5 000 N.

La différence de pression ajoute de la poussée.

6 — C — Ambiance différente

D’où viennent les nombres ? Même pₑ, mais pₐ diminue en altitude.

Calcul pas à pas : Le terme (pₑ−pₐ) augmente tant que les autres grandeurs restent identiques.

C’est une raison pour laquelle une tuyère a un point de fonctionnement optimal.

7 — Sensibilité, calcul inverse et contrôle du résultat

Changez une seule entrée, prévoyez le sens du résultat, calculez, puis contrôlez unités, signe, ordre de grandeur et limites.

Limite essentielle pour Tuyère : transformer pression et chaleur en vitesse : la relation affichée est un modèle d’apprentissage. Un système réel ajoute géométrie détaillée, propriétés variables, capteurs, incertitudes, transitoires et essais.

Schéma pédagogique 5 : 7 — Sensibilité, calcul inverse et contrôle du résultat — Tuyère : transformer pression et chaleur en vitesse — 7 — Sensibilité, calcul inverse et contrôle du résultat

8 — Pourquoi cela compte en mission

Dans une mission spatiale, pourquoi une tuyère converge-t-elle puis diverge-t-elle au lieu d’être un simple tube ? La compétence utile n’est pas de réciter la formule, mais de savoir quelles données sont nécessaires, lesquelles sont mesurées et à quel moment le modèle devient insuffisant.

10 — Approfondir : du calcul à la compréhension physique

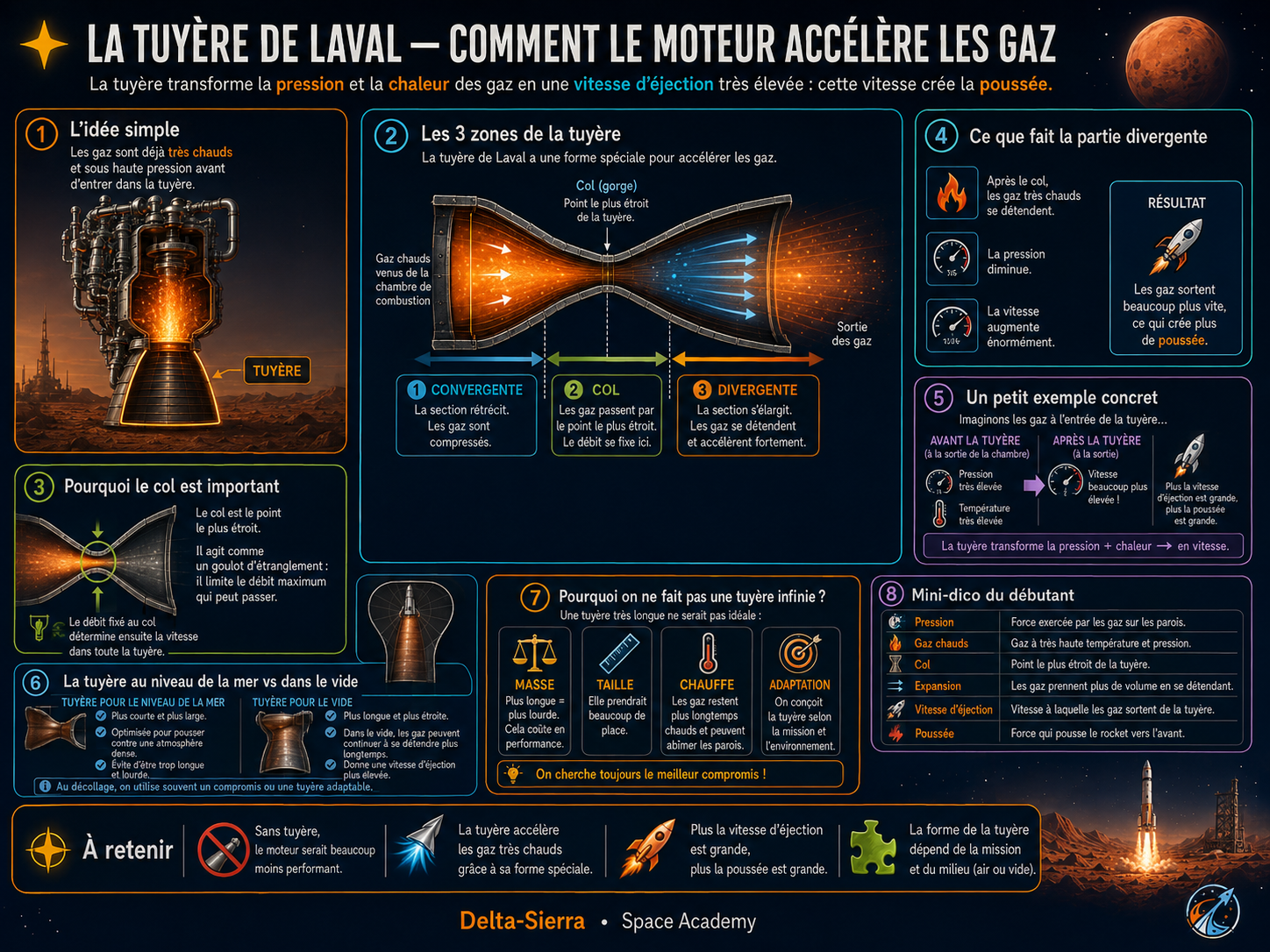

Une tuyère convertit une forme d'énergie en une autre

Les gaz dans la chambre possèdent une pression et une température élevées. La tuyère fournit une géométrie dans laquelle une partie de cette énergie interne et de pression peut devenir énergie cinétique du jet. Dire « la tuyère accélère les gaz » est donc correct mais incomplet : il faut comprendre que cette vitesse de sortie provient d'une détente du gaz.

Pourquoi la partie divergente peut accélérer un écoulement supersonique

Notre intuition issue des liquides lents peut tromper. Pour un écoulement compressible supersonique, une section divergente peut continuer à augmenter la vitesse alors que la pression et la température statiques diminuent. Ce comportement dépend du régime de Mach ; c'est précisément pourquoi il faut apprendre d'abord le col et l'étranglement avant de parler de la forme de la partie divergente.

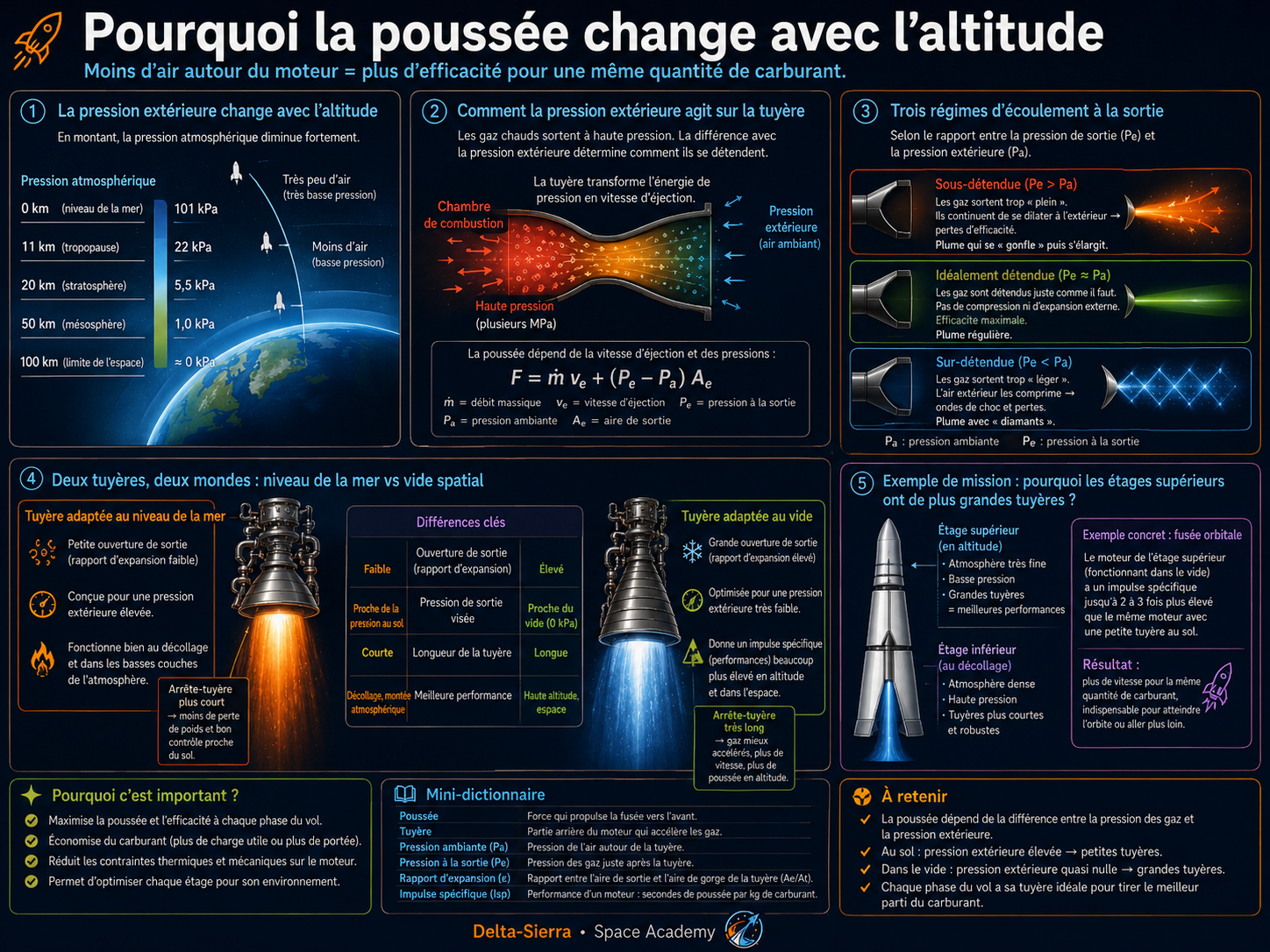

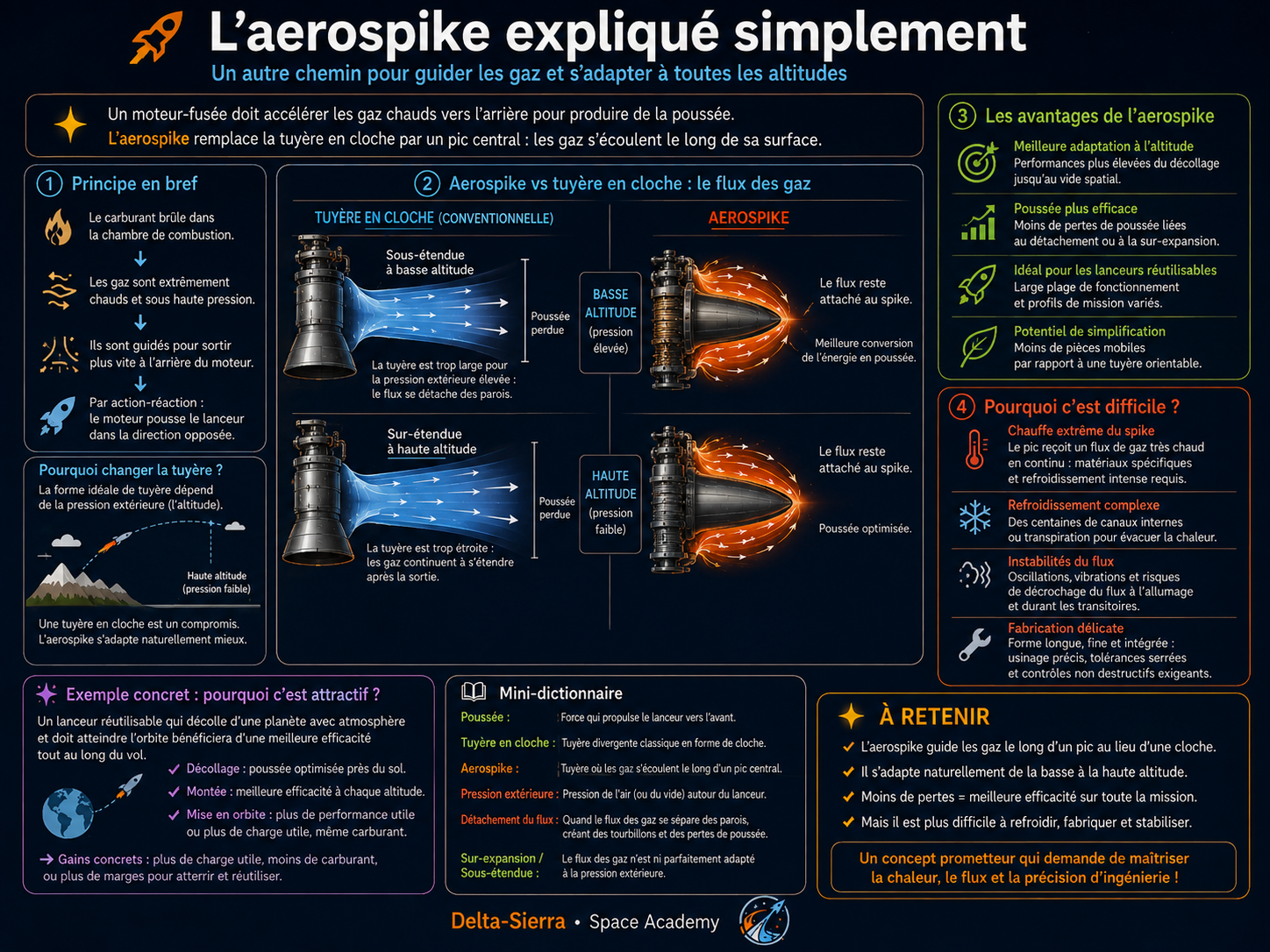

La pression de sortie doit être comparée à la pression ambiante

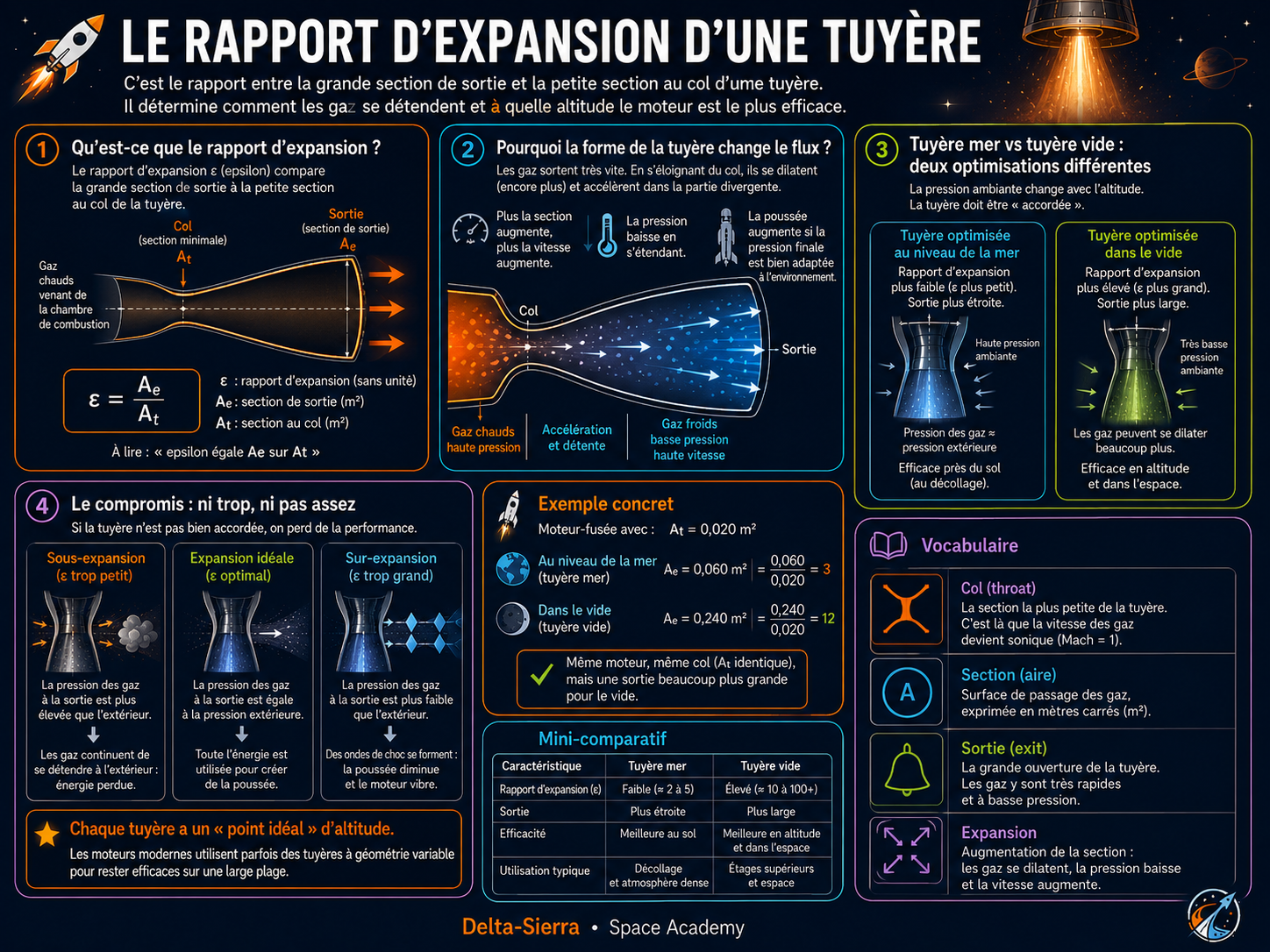

Le terme (p_e-p_a)A_e de l'équation de poussée rappelle que le moteur ne travaille pas dans le même environnement au sol et dans le vide. Si p_e diffère de p_a, il existe une contribution de pression à la poussée et l'expansion n'est pas parfaitement adaptée. Cette idée explique pourquoi une géométrie optimisée pour le niveau de la mer n'est pas nécessairement optimale dans le vide.

Une grande tuyère n'est pas automatiquement une meilleure tuyère

Augmenter l'expansion peut améliorer certaines performances dans le vide, mais impose aussi masse, longueur, structure, refroidissement et contraintes d'intégration. Au sol, une expansion excessive peut conduire à des comportements d'écoulement défavorables. La conception réelle est donc un compromis de mission, pas la recherche du plus grand cône possible.

9 — Exercices et corrigés

Défi 1

ṁ=5 kg/s, Vₑ=2 000 m/s, pression équilibrée.

Corrigé : F=5×2000=10 000 N.

Défi 2

pₑ−pₐ=20 000 Pa, Aₑ=0,25 m².

Corrigé : F_p=20 000×0,25=5 000 N.

Défi 3

Même pₑ, mais pₐ diminue en altitude.

Corrigé : Le terme (pₑ−pₐ) augmente tant que les autres grandeurs restent identiques.
