Énergie électrique : produire, stocker, distribuer et délester

9 — Dossier de référence : ce qu’un vrai projet doit encore prendre en compte

Cette partie va volontairement plus loin que le calcul d’introduction. Elle relie le concept aux interfaces, aux pannes, aux essais, à la durée et à la maintenance afin que le cours puisse servir de chapitre de référence et pas seulement de fiche de révision.

Puissance et énergie : ne pas les confondre

La puissance dit à quelle vitesse l’énergie est consommée ou produite ; l’énergie dit combien a été accumulé ou dépensé sur une durée. Un équipement de 1 000 watts pendant dix secondes n’impose pas la même capacité de batterie qu’un équipement de 200 watts pendant dix heures. Le générateur doit supporter certains pics ; la batterie doit couvrir les périodes sans production ou les pointes ; la distribution doit transporter le courant sans chute de tension excessive. Ces trois problèmes utilisent des unités et des horizons de temps différents.

Construire un vrai bilan par mode

Un bilan électrique sérieux liste chaque charge, son mode d’activité, son rendement, sa durée et sa priorité. Il distingue puissance moyenne, pointe transitoire et énergie quotidienne. Les marges sont appliquées selon les règles du projet. Les charges vitales - ordinateur de bord, chauffage antigel, communications de secours - doivent souvent rester alimentées même lorsqu’on déleste les charges non essentielles. Une table de délestage indique alors dans quel ordre couper les consommateurs lorsque la capacité disponible baisse.

La batterie n’est pas un simple réservoir idéal

La capacité utilisable dépend de la température, du courant, de l’état de charge, de la profondeur de décharge, du vieillissement et du nombre de cycles. Une batterie froide peut fournir moins de puissance ; une batterie trop chaude vieillit plus vite et peut présenter des risques de sécurité. Le système de gestion surveille tensions, courants et températures, équilibre les cellules et impose des limites. Sur une mission longue, la capacité en fin de vie est plus importante que la capacité du premier jour.

Distribution, conversion et protection

Les panneaux ou générateurs ne fournissent pas nécessairement la tension exacte demandée par chaque équipement. Convertisseurs et régulateurs adaptent la puissance, mais leur rendement est inférieur à 100 % : la différence devient chaleur. Fusibles, disjoncteurs électroniques ou limiteurs isolent les courts-circuits. L’architecture doit éviter qu’une panne locale fasse s’effondrer tout le bus électrique. Cela conduit à des branches protégées, parfois à plusieurs bus, et à une réflexion sur les défauts communs.

Qualité électrique et compatibilité

Une alimentation ne se résume pas à « 28 volts » ou « 120 volts ». Il faut aussi considérer ondulation, bruit, transitoires, courant d’appel, tolérance de tension et perturbations électromagnétiques. Un moteur ou un chauffage commuté peut injecter du bruit qui perturbe un capteur sensible. La conception des masses électriques, filtres, câblages et séquences d’allumage fait donc partie du système. Les essais de compatibilité vérifient que chaque équipement fonctionne lorsqu’il est réellement connecté aux autres.

Le couplage direct avec le thermique

Presque toute l’énergie électrique consommée finit finalement sous forme de chaleur à l’intérieur du véhicule, sauf la part exportée sous une autre forme - émission radio, travail mécanique externe, lumière quittant le véhicule, etc. Un ordinateur consommant 200 watts impose donc environ cet ordre de grandeur de chaleur à collecter et rejeter. Améliorer le rendement d’un convertisseur économise de l’énergie et réduit simultanément la charge thermique. C’est un exemple parfait d’optimisation système plutôt que d’optimisation isolée.

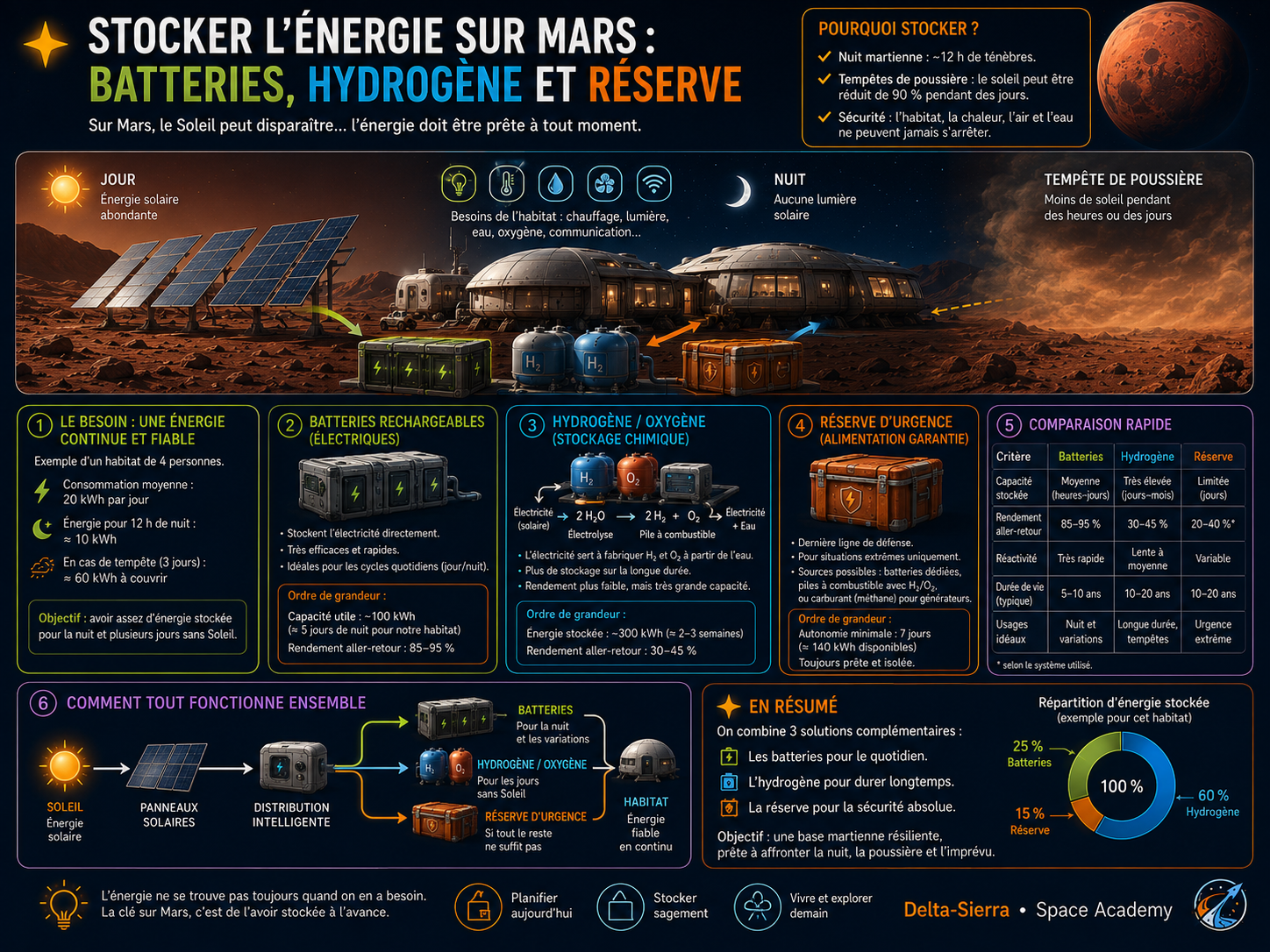

Mars : production, stockage et survie

Un vaisseau de transit et une base martienne n’ont pas les mêmes profils. Sur la surface, l’alternance jour-nuit, la poussière et les saisons affectent le solaire ; une source nucléaire obéit à d’autres contraintes. Le stockage doit couvrir les périodes défavorables et les scénarios de panne. Il faut distinguer « énergie suffisante sur une journée moyenne » et « puissance garantie au pire moment ». Pour les fonctions vitales, le second critère est souvent celui qui détermine l’architecture.
